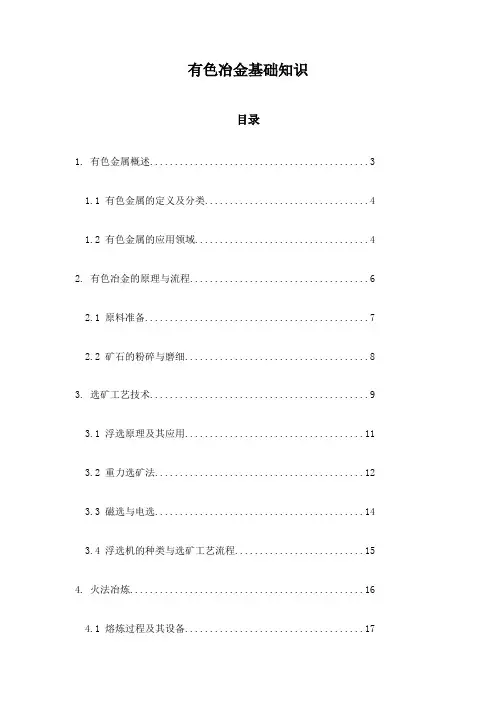

有色冶金基础知识

有色冶金基础知识

有色冶金基础知识目录1. 有色金属概述 (3)1.1 有色金属的定义及分类 (4)1.2 有色金属的应用领域 (4)2. 有色冶金的原理与流程 (6)2.1 原料准备 (7)2.2 矿石的粉碎与磨细 (8)3. 选矿工艺技术 (9)3.1 浮选原理及其应用 (11)3.2 重力选矿法 (12)3.3 磁选与电选 (14)3.4 浮选机的种类与选矿工艺流程 (15)4. 火法冶炼 (16)4.1 熔炼过程及其设备 (17)4.2 炉渣的处理与炉料的配制 (18)4.3 精炼与脱杂质的过程 (19)5. 湿法冶炼 (21)5.1 浸出过程与浸出系统的设计 (22)5.2 氧化还原反应与沉淀过程 (24)5.3 化学沉淀法的种类与应用 (25)6. 有色金属合金 (25)6.1 合金的类型与应用 (27)6.2 合金的制备原理与工艺 (28)6.3 合金的性能与测试 (29)7. 环境保护与可持续发展 (31)7.1 有色冶金的环境影响 (32)7.2 污染物控制与减排技术 (33)7.3 环保法规与可持续发展战略 (35)8. 安全生产与职业健康 (37)8.1 安全生产的基本原则与要求 (39)8.2 有害气体与粉尘的控制措施 (40)8.3 职业病的预防与处理 (41)9. 发展现状与未来趋势 (43)9.1 全球有色金属市场的现状 (44)9.2 新技术、新工艺的应用趋势 (45)9.3 有色冶金行业的挑战与机遇 (47)10. 案例分析 (48)10.1 某有色金属生产的成功案例分析 (49)10.2 有色冶金项目中出现的问题与教训 (50)10.3 行业内的创新实践与应用 (52)11. 法律法规与标准规范 (53)11.1 冶金行业的相关法律法规 (54)11.2 行业标准与产品质量规范 (55)11.3 安全卫生与环境保护的法规标准 (57)1. 有色金属概述有色金属是相对于钢铁等黑色金属而言的金属类别，它们在自然界中以多种形态存在，具有独特的物理和化学性质。

有色冶金原理课堂笔记

有色冶金原理课堂笔记

有色冶金课堂笔记第一章冶金炉渣第一节概述1、火法冶金产物：炉渣、金属、烟气2、炉渣的来源：来自脉石(SiO2)、溶剂、燃料灰分3、炉渣的成分：各种氧化物组成的共同体4、冶金炉渣的作用:a容纳废物，使金属或锍与脉分离b沉降分离c保护剂的作用d中间产物e炉渣的温度决定冶炼的最高温度5、对炉渣的要求：a有较低的熔化温度b有较小的密度。

与熔体金属互不相容，易分层c适当组成最大容纳杂质d对炉衬的腐蚀性要小e要求具有一定的导电导热能力第二节炉渣的组成1、炉渣的各种氧化物：a碱性氧化物可以供给氧离子O2-b酸性氧化物吸收氧离子SiO2P2O5c两性氧化物Al2O3、ZnO2、硅酸度的计算方法：硅酸度(K)=酸性氧化物中氧的质量之和/碱性氧化物中氧的质量之和当SiO2>20%时，两性氧化物看作碱性氧化物当SiO2<20%时，两性氧化物看作酸性氧化物当K>1时为酸性渣当K<1时为碱性渣第三节炉渣的二、三元状态图！炉渣的温度：由组成决定（硅酸度）温度升高变软一4糊状一^流动2、二元状态图厂液相线曲线v「液相组成线物相组成线（垂线与曲线相交则为稳定化合物） 纯组元「稳定化合物 化合物" I 不稳定化合物 水平线j （分解型化学转变线J 共析 、化学转变线偏晶 <「包晶 化合型化学转变线V 1包析 I晶型转变线 「共晶 L —>S1+S2 S —^S1+S2L —^L1+L2L+S1—►S2S1+S2―►S32、三元系状态图a自由度：在一定范围内，可以任意改变不致发生相变化的变数的个数f=4—^b基元三角形的划分划分规则：将三元不变点三个初晶面的固相组成相连，组成的三角形c 三元不变点性质的划分(1)位于基元三角形的外面为包晶点；位于内部则为共晶点(2)根据箭头方向判断：都指向三元不变点为共晶点d化合物性质的区分主要特征：化合物组成点是否落在该初晶区内，若是则为稳定的化合物，不是则为不稳定化合物。

有色冶金原理镁

有色冶金原理镁


PPT文档演模板
有色冶金原理镁
•2.3.1 硅热法炼镁的基本原理
PPT文档演模板
有色冶金原理镁
B、艾汉林图上标准生成自由能是指在标准状态下，即参与反应 的气态物质分压为0.1MPa，而固态或液态物质的活度均为1 时的生成自由能。
C、如果参与反应的物质不是处于标准状态，则反应的自由能变
化值G应为：G= G0 + RTlnp 式中，RTlnp — 反应自
皮江法
(Pidgeon Process),
巴尔札诺法 （Balzano Process),
玛格尼法 （Magnetherm Process)
PPT文档演模板
有色冶金原理镁
(1)Pidgeon Process（1940年）
•生产流程
•特点：还原设备结构简单，容易操作管理；可利用多种能源 进行还原生产 •不足：热利用率低，产能低，还原罐价格昂贵，成本远高于 电解法
有色冶金原理镁
PPT文档演模板
2020/11/17
有色冶金原理镁
2.3 Thermal Reduction Methods
根据还原剂的不同，热还原法炼镁可分为三种： • 碳热还原法 以木炭、煤、焦炭等碳质材料作为还原剂，反应式：
此反应是可逆反应。标准状态下，温度高于1850℃ 反应向右进行；低于1850℃时则向左。因此，为 了防止冷却时，镁被CO氧化为MgO，需用大量与 镁不反应的中性气体(如氢气)将混合气体产物带出 高温区急冷下来。故虽然此法的还原剂较便宜，但
半连续
特点：用铝土矿和白云石作原料，硅 铁为还原剂，在真空电炉进行还原反 应，反应温度1600~1700 ℃，真空 度0.226~13.332kPa; 所有炉料呈 液态，产品为液态镁，炉渣也为液态。
有色冶金原理

有色冶金原理

有色冶金炉渣的酸碱性
有色冶金的酸碱性，习惯上用硅酸度表示，有时也用碱度表示。
认识三元系图
简单三元系图 如左下图所示，A，B，C 代表三种不同组元， 分别代表三种不同组元的初晶 区，边上的点（1、2、3）为 克 二元结晶点
化合物稳定性的判断：组成点在其对应的初晶区内则为稳定化合物。
CS-C2S-C2AS三元系图分析
(1)生产能力低,反应速度慢; (2)对设备的腐蚀性大; (3)流程长,液固分离困难.
火法冶金与湿法冶金的优缺点比较
第一章：冶金炉渣
炉渣，熔化后称为熔渣，是各种氧化物的熔体。在冶炼过程的技术经济指标在很大程度上与炉渣有关。
冶金炉渣的作用
①使脉石集中与金属或锍分离。 ②作为一种介质，其中进生着许多极为重要的冶金反应。 ③金属液滴或锍液滴的沉降分离（对机械夹杂损失起着决定性的作用） ④决定最高的冶炼温度（大致为炉渣熔化后温度加上一定过热的温度（150～250℃）） ⑤对杂质的脱除和浓度加以控制。 ⑥作为一种中间产物，杂质中含金属量高。 ⑦可调节电极插入渣中的深度调节电炉的功率。（起热传递作用）
三元系图的点线面
三元系图的点线面判断
二次结晶线与三元不变点与基元三角形的判断
二次结晶线的判断：任一结晶线相邻的两给元和点的连线与该结晶线上任一点作出的切线相交则此结晶线为共晶线，反之则为包晶线。--切线相交原则。（也可与三元不变点联系：共晶点上相连的结晶线全为共晶线，包晶点相连的结晶线至少有一条是包晶线）
冶炼对炉渣的要求
①熔点低（能耗）②密度低（与主体金属分层）③适当组成（如酸碱度）④腐蚀性小（保护炉衬）
炉渣的组成，对于大多数炉渣和钢渣，这三种氧化物是FeO、CaO、SiO2，对高炉和某些有色冶金炉渣则为CaO、Al2O3、SiO2。 组成炉渣的各种氧化物可分为三类： (1)碱性氧化物：CaO、MnO、Feo、MgO等，这类氧化物能供给氧离子O2-，如：CaO=Ca2++O2- (2)酸性氧化物： SiO2 、P2O5等，这类氧化物能吸收氧离子而形成络合阴离子，如：SiO2+2O2-=SiO44- (3)两性氧化物：Al2O3、ZnO等，这类氧化物在酸性氧化物过剩时可供给氧离子面呈碱性，而碱性氧化物过剩时则对会吸收氧离子面呈酸性，如：Al2O3=2Al3++3O2- Al2O3+O2-=2AlO2-
有色冶金原理

有色冶金原理

B、与冷水发生缓慢反应，与热水和酸类发生强烈反应生成氢气 和相应镁化物，与氢氟酸反应因生成氟化镁膜而中止。
C、镁与氢发生反应生成氢化镁，被用于储氢合金的开发(Mg2Ni) D、与TiCl4反应：金属钛生产的方法
E、腐蚀性：(1)化学腐蚀：耐碱（PH>10.2)、不耐酸（低浓度 和高温的氢氟酸除外）
(2)土壤腐蚀：耐粘土腐蚀，有氯化物时腐蚀厉害
特点：可作为原料的天然矿物资源种类多，分布广，易获得； 可利用电、油、天然气等多种能源进行生产； 工艺过程简单，投资少，建厂速度快； 生产过程不产生有毒废弃物，对环境污染小。
缺点：产能低，机械化程度差，所用还原剂价格贵。
在国外，电解法镁产量占镁的总产量约80%
在国内，则是热法占主导地位，占了97%。
有色冶金原理
5
2.1.3 Raw Materials and Production Processes
1、Raw Materials
有色冶金原理
6
2、Production Processes
It is possible to divide the magnesium production technologies into two main types：
有色冶金原理
9
热还原法：1913年开始研究，1924年由安吉平等（俄国）完 成。1941年Pidgeom（皮江，加拿大）建立了硅铁还原白云 石的试验厂并获得成功，称为皮江法炼镁。随后，加拿大政府 在安大略白云石矿附近采用皮江法建厂，1942年投产。
1947年 法国开始研究连续生产的硅热法，1959年第一 台熔渣导电半连续还原炉投产，1964年开始工业生产。
金属镁无磁性，有较强的韧性、延展性，有良好的导电、 导热性、阻尼性、减振性、切削加工性 。其减振性能、磁 屏蔽性能远优于铝合金。
有色冶金原理

有色冶金原理


表 4.1 各种气态硫在不同温度下及P总=101325 Pa时的分压（Pa）
图 4.1 各种硫化物的离解压对数与温度关系曲线
图 4.2 硫化物的吉布斯自由能图
表4.2 一般的Me-S-O系中的反应及平衡关系式
图4.3 Me-S-O系等温平衡图
表4.3 Cu-S-O系标准吉布斯自由能数据
硫化物比氧化物容易氯化
思考题
1、什么是氯化冶金，基本过程及主要方法有哪些？ 2、理解氯化物的∆Gᶱ～T关系图意义； 3、金属氧化物氯化时为何需要加入还原剂？写出氯化时加C 反应的原理； 4、金属硫化物的氯化过程为何较其氧化物容易？ 5、NaCl作为氯化剂时，对金属硫化物和金属氧化物的氯化程 度如何，工业上如何操作？ 6、能否用碳、氢作还原剂来还原其他金属氯化物？
图4.8 S-O系吉布斯自由能图
着火温度并非一定值，而与硫化物的颗粒大小有关。 硫化物氧化过程影响因素： 1、温度； 2、颗粒外表面的固体反应物膜层的厚度及致密程度； 3、物料的物料化学性质。粒度、孔隙度； 4、气流中O2、SO2、SO3的浓度等。
表4.8 某些硫化物的着火温度与其颗粒大小的关系
方法及分类
方法： 第一步，使均匀的熔融粗金属中产生多相体系(如金 属-渣，金属-金属，金属-气体）； 第二步，把上述产生的各两相体系用物理方法分离 。 分类： (l) 金属一法系; (2) 金属一金属系: (3) 全属一气体系。
• •
• • •
第五章 氧化物和硫化物的火法氯化
金属氯化物与相应金属的其它化合物比较，大都具有低熔 点、高挥发性和易溶于水等性质，因此将矿石中的金属氧化 物转变为氯化物，并利用上述性质将金属氯化物与一些其它 化合物和脉石分离。 氯化冶金 就是将矿石(或冶金半成品)与氯化剂混合，在一定条件下 发生化学反应，使金属变为氯化物再进一步将金属提取出来 的方法 氮化冶金主要包括氯化过程、氯化物的分离过程、从氯化 物中提取金属等三个基本过程。 • 在多数的冶金原料中，金属并非以氯化物形态存在，因此 从原料中制取金属氯化物的氯化过程，是氯化冶金最基本 和最重要的过程。
有色冶金原理_绪论1

有色冶金原理_绪论1

• 电冶金成为大规模工业生产的先决条件是 廉价电能的大量供应。
• 电冶金包括电炉冶炼、熔盐电解和水溶液 电解等。
39
• 广义上讲电冶金是指应用电能从矿石或其 它原料中提取、回收、精炼金属的冶金过 程。显然也包括电炉冶炼。但实际工程上 所提到的电冶金一般指电解（电化学）冶 金，包括水溶液电解和熔盐电解，而把电 炉冶炼归入火法冶金的范畴。
• 中国有色金属产量 • 2002年为1012万t， • 2003年达到1182万t， • 2004年达到1398万t， • 2005年达到1631.8万t， • 2006年1917万t， • 2007年达到2361万t。 • 2014年4417万吨
19
冶金学发展历史
• 源远流长的冶金生产技术，直到18世纪末， 才从近代自然科学中汲取营养，逐渐发育成 一门近代科学──冶金学。
• 湿法冶金在机理上属物理化学的内容，其生产步 骤主要包括：浸取、分离、富集和提取。
33
• （1）浸出 选择适当的溶剂（如酸、碱、氨、氰化物、 氯化物、有机溶剂等）把经处理过的矿石 中的常以化合物形式存在的金属选择性地 溶解，以便使其与其它不溶的物质分离的 过程。浸取过程常涉及到置换和氧化还原 反应，为得到所需要的产物，对浸取剂的 酸碱度要加以控制。
13
14
• （2）轻金属，密度在4.5 （或5） g·cm-3以 下的金属叫轻金属，周期系中第ⅠA、ⅡA 族均为轻金属，主要有7种：
• 铝Al、镁Mg、钾K、钠Na、钙Ca、锶Sr、 钡Ba；
15
• （3）贵金属，通常是指金、银和铂族元素。 这些金属在地壳中含量较少，不易开采。 这些金属对氧和其他试剂较稳定，金、银 常用来制造装饰品和硬币。主要有8种：
30
