电容器和电抗器的无功补偿原理

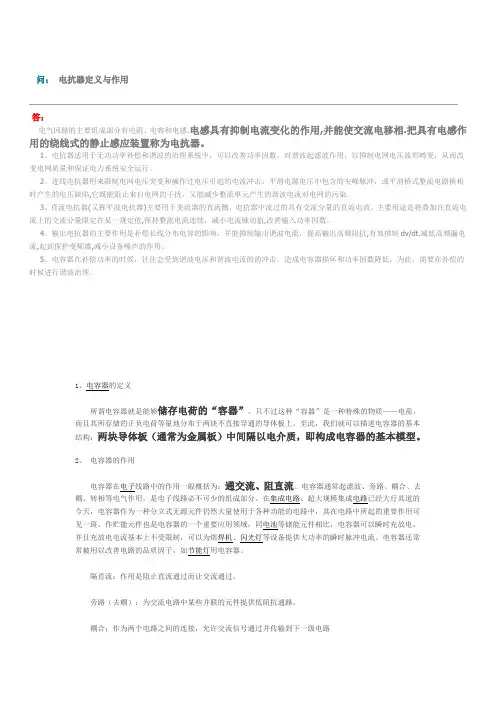

问： 电抗器定义与作用

答：

电气回路的主要组成部分有电阻、电容和电感.电感具有抑制电流变化的作用,并能使交流电移相.把具有电感作用的绕线式的静止感应装置称为电抗器。

1、电抗器适用于无功功率补偿和谐波的治理系统中，可以改善功率因数，对谐波起滤波作用，以抑制电网电压波形畸变，从而改变电网质量和保证电力系统安全运行。

2、进线电抗器用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷,它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。

3、直流电抗器(又称平波电抗器)主要用于变流器的直流侧，电抗器中流过的具有交流分量的直流电流。主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉动值,改善输入功率因数。

4、输出电抗器的主要作用是补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。

5、电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。

1、电容器的定义

所谓电容器就是能够储存电荷的“容器”。只不过这种“容器”是一种特殊的物质——电荷，而且其所存储的正负电荷等量地分布于两块不直接导通的导体板上。至此，我们就可以描述电容器的基本结构：两块导体板（通常为金属板）中间隔以电介质，即构成电容器的基本模型。

2、 电容器的作用 请登陆:输配电设备网 浏览更多信息

电容器在电子线路中的作用一般概括为：通交流、阻直流。电容器通常起滤波、旁路、耦合、去耦、转相等电气作用，是电子线路必不可少的组成部分。在集成电路、超大规模集成电路已经大行其道的今天，电容器作为一种分立式无源元件仍然大量使用于各种功能的电路中，其在电路中所起的重要作用可见一斑。作贮能元件也是电容器的一个重要应用领域，同电池等储能元件相比，电容器可以瞬时充放电，并且充放电电流基本上不受限制，可以为熔焊机、闪光灯等设备提供大功率的瞬时脉冲电流。电容器还常常被用以改善电路的品质因子，如节能灯用电容器。

电抗器工作原理

一、概述

电抗器是一种用于电力系统中的无功补偿设备，主要用来控制电流和电压的波动，改善电力系统的功率因数和稳定性。本文将详细介绍电抗器的工作原理及其在电力系统中的应用。

二、电抗器的工作原理

1. 电抗器的组成

电抗器由线圈和铁芯组成。线圈通常由绝缘电线缠绕而成，而铁芯则用于增强电磁感应效果。

2. 电抗器的工作原理

当电抗器接入电力系统时，通过电源提供的交流电，电流将通过线圈流过。由于线圈中的电流是变化的，根据法拉第电磁感应定律，线圈中会产生变化的磁场。这个变化的磁场将与铁芯相互作用，进而产生感应电动势。根据楞次定律，这个感应电动势将产生一个反向的电流，这个反向电流与线圈中的电流相抵消，从而减小了系统中的总电流。

3. 电抗器的作用

电抗器主要用于控制电流和电压的波动，具体作用如下：

- 电抗器可以减小电力系统中的电流波动，从而减少能源的损耗。

- 电抗器可以降低电力系统的功率因数，提高系统的功率因数。

- 电抗器可以改善电力系统的稳定性，减少电力系统中的电压波动。

三、电抗器在电力系统中的应用 1. 电抗器在输电路线中的应用

在长距离的输电路线中，由于电流的传输会导致电压的降低，因此需要使用电抗器来补偿电压的损失，保持电力系统的稳定性。

2. 电抗器在电力变压器中的应用

电力变压器是电力系统中常用的设备，通过变压器可以将高电压的电能转换为低电压的电能。在变压器中，电抗器可以用来补偿变压器的感性电流，从而提高变压器的效率和稳定性。

3. 电抗器在电力电容器中的应用

电力电容器是一种用于储存电能的设备，它可以将电能储存起来，并在需要时释放出来。在电力电容器中，电抗器可以用来补偿电容器的容性电流，从而提高电容器的效率和稳定性。

四、总结

电抗器是电力系统中的重要设备，通过控制电流和电压的波动，改善电力系统的功率因数和稳定性。本文详细介绍了电抗器的工作原理及其在电力系统中的应用。电抗器的工作原理是通过线圈中的变化电流产生变化磁场，进而与铁芯相互作用，减小系统中的总电流。电抗器在电力系统中的应用主要包括输电路线、电力变压器和电力电容器等。通过合理应用电抗器，可以提高电力系统的效率和稳定性，减少能源损耗。

从原理来讲,即并联电容器是怎样无功补偿的?

我来帮他解答

满意回答

2009-03-10 18:01

1、无功补偿的原理

电网输出的功率包括两部分;一是有功功率;二是无功功率.直接消耗电能,把电能转变为机械能,热能,化学能或声能,利用这些能作功,这部分功率称为有功功率;不消耗电能;只是把电能转换为另一种形式的能,这种能作为电气设备能够作功的必备条件,并且,这种能是在电网中与电能进行周期性转换,这部分功率称为无功功率,如电磁元件建立磁场占用的电能,电容器建立电场所占的电能.电流在电感元件中作功时,电流超前于电压90℃.而电流在电容元件中作功时,电流滞后电压90℃.在同一电路中,电感电流与电容电流方向相反,互差180℃.如果在电磁元件电路中有比例地安装电容元件,使两者的电流相互抵消,使电流的矢量与电压矢量之间的夹角缩小,从而提高电能作功的能力,这就是无功补偿的道理.

2.无功补偿的意义

(1补偿无功功率,可以增加电网中有功功率的比例常数

(2减少发,供电设备的设计容量,减少投资,例如当功率因数cosΦ=0.8增加到cos4=0.95时,装1Kvar电容器可节省设备容量0.52KW;反之,增加0.52KW.对原有设备而言,相当于增大了发,供电设备容量.因此,对新建,改建工程.应充分考虑无功补偿,便可以减少设计容量,从而减少投资.

(3降低线损,由公式△P%=(1-cosΦ/cosΦX100%得出其中cosΦ为补偿后的功率因数,cosΦ为补偿前的功率因数则

cosΦ>cosΦ,所以提高功率因数后,线损率也下降了.减少设计容量,减少投资,增加电网中有功功率的输送比例,以及降低线损都直接决定和影响着供电企业的经济效益.所以,功率因数是考核经济效益的重要指标,规划、实施无功补偿势在必行.

3.无功补偿的原则

提高用电单位的自然功率因数,无功补偿分为集中补偿,分散补偿和随机随器补偿,应该遵循:全面规划,合理布局,分级补偿,就地平衡;集中补偿与分散补偿相结合,以分散补偿主;高压补偿与低压补偿相结合,以低压补偿为主;调压与降损相结合,以降损为主的原则.

无功补偿装置的分类及原理

无功补偿装置是电力系统中的重要设备，可以通过对无功功率的调整来提高电力系统的功率因数，提高供电质量。本文将对无功补偿装置的分类及原理进行详细介绍。

一、无功补偿装置的分类

根据无功补偿装置的工作原理和结构特点，可以将其分为以下几类：静态无功补偿装置、动态无功补偿装置、谐波滤波无功补偿装置和电容式无功补偿装置。

1. 静态无功补偿装置

静态无功补偿装置是通过电子元件，如电容器、电抗器等，来实现无功补偿的装置。根据无功补偿的方式，静态无功补偿装置可以进一步细分为并联补偿和串联补偿。

并联补偿装置主要是通过并联连接电容器来补偿电路中的无功功率，这样可以提高功率因数，提高电网的稳定性。而串联补偿装置则是通过串联连接电抗器来调整电路中的无功功率，来实现无功补偿的效果。

2. 动态无功补偿装置

动态无功补偿装置主要是通过控制器来控制电容器的连接和断开，以实现对无功功率的补偿。具有响应速度快、调节范围大等优点，适用于电网无功功率变化较大的情况。

3. 谐波滤波无功补偿装置 谐波滤波无功补偿装置主要用于滤除电网中的谐波成分，以提高电网的谐波污染程度，保证电网的供电质量。常见的谐波滤波无功补偿装置主要包括谐波滤波器和无功发生器。

4. 电容式无功补偿装置

电容式无功补偿装置是一种通过电容器来实现无功补偿的装置。通过控制电容器的容量和连接方式，可以实现对电网的无功功率进行精确调节。

二、无功补偿装置的原理

无功补偿装置的原理主要是通过改变电路的电流和电压之间的相位差，来实现对电流中的无功功率的补偿。

当电力系统中存在导致无功功率的负荷或设备时，会导致电流与电压之间的相位差，从而产生无功功率。无功补偿装置通过调整系统中的无功补偿元件（如电容器或电抗器）的连接和断开方式，来改变电路中的相位差，从而实现对无功功率的补偿。

在静态无功补偿装置中，通过控制无功补偿元件的连接或断开来改变相位角。对于串联补偿装置，通过增加或减少串联电抗器的容值，来改变电路的无功功率。而并联补偿装置，则是通过增加或减少并联电容器的容值，来改变电路的无功功率。
