1 BCD-232EMS维修手册

目 录

一、产品特点

二、技术参数

三、箱内基本配置

四、产品特征图

五、制冷系统原理图

六、电气原理图

七、制冷系统功能特点

八、电气系统功能特点

九、故障显示代码

十、零部件拆卸方法

百度文库 - 让每个人平等地提升自我

2 一、产品特点

此系列产品是我司零售市场，中高档三门直冷电脑冷藏冷冻箱，借用232MT箱体、内饰，增加电脑控制及电控部分，将机械控温改成电脑控温；门体新造形、显控部分新造形、LED照明+保鲜一体灯新造形、感温头盒、罩新造形。

主要功能：冷藏、冷冻、宽幅变温（-3℃～ -12℃）、-30°速冻、七彩灯保鲜；使用环境温度0℃～

43℃。

二、技术参数

三、箱内基本配置

间室 名称 材质 颜色 表面处理 数量 备注

冷藏室 玻璃搁架 玻璃+PP B2 3

冷藏室 果菜盒 GPPS A6 蚀纹 1

冷藏室 钢丝酒架 冷拉碳素结构钢 光亮 镀铬 1

冷藏室 排水管插杆 HDPE B2 1

冷藏室 感温头罩 PS B2 1

冷藏室 LED七彩保鲜灯 ABS B2 1

冷藏室 176灯开关 PS B2 1

变温室 变温室抽屉 GPPS A6 蚀纹 2

变温室 变温室抽屉滑道 ABS B2 4

变温室 感温头罩 PS B2 1

冷冻室 速冻抽屉 GPPS A6 蚀纹 1

冷冻室 大抽屉 GPPS A6 蚀纹 1

冷冻室 小抽屉 GPPS A6 蚀纹 1

冷冻室 感温头罩 PS B2 1

产品型号 BCD-232EMS 制冷方式 直冷

产品名称 三门多温区电脑温控冰箱 基型产品 BCD-232MT-BH

气候类型 SN/N/ST 高 宽 比 高度/宽度 =3/1

电源 ～220V 50HZ 防触电保护类型 I级

外形尺寸 588*625*1765 能效等级 08版新能效等级：1级

总有效容积 232L 压缩机COP ～

冷藏室容积 120L 制冷剂 R600a

冷冻室容积 57L 发 泡 剂 环戊烷

耗电量标称值 认证要求 3C

功能要求 七彩灯保鲜、宽幅变温 百度文库

- 让每个人平等地提升自我

3 间室 名称 材质 颜色 表面处理 数量 备注

冷藏门 控制面板 ABS 1

冷藏门 控制盒盖 ABS 1

冷藏门 238大门搁架 GPPS A6 磨砂 1

冷藏门 238小门搁架 GPPS A6 磨砂 2

冷藏门 238小门搁架盖 GPPS A6 1

冷藏门 238瓶架 GPPS A6 磨砂 1

冷藏门 控制板内盒 ABS C5

冷藏室 外门封条 软质ＰＶＣ+磁铁 C5 １

冷冻室 外门封条 软质ＰＶＣ+磁铁 C5 １

冷冻室 内门封条 软质ＰＶＣ C5 １

变温室 外门封条 软质ＰＶＣ+磁铁 C5 １

四、产品特征图

百度文库

- 让每个人平等地提升自我

4 五、制冷系统原理图

双阀三温区

制冷管路：冷藏室，软冷冻室,冷冻室单独调温,可同时或单独关闭冷藏室,软冷冻室.(三温三控)

百度文库

- 让每个人平等地提升自我

5 六、电气原理图

七、制冷系统功能特点

1、制冷系统为三温区三系统制冷循环。

2、左右冷凝器为φ镀锌钢管。

3、冷藏室、变温室毛细管流量为min。

4、冷冻蒸发器采用丝管式蒸发器，毛细管流量为min。在原232MT冷冻室蒸发器基础上做部分改动（改动接口）。

5、耗电量为，冷冻能力10Kg，故压缩机采用COP为压缩机，可选用EMB40CLC。

6、-3℃～-12℃宽幅变温。

八、电气系统功能特点

1、控制方式

采用电脑温控，感应式触摸按键, 黑底白色/红色背光 LED 屏。

适用工作电压范围176V～264V，工作温度范围-10℃～60℃，工作相对湿度范围30～95％。

2、主要实现功能

电脑温控主要包括主控制板组成、LED显示器组成、温度传感器组成（环温、化霜温度、冷冻、变温、冷藏）和信号线组成。

人机界面---新增亮点

LED大屏，采用贴片高亮LED组成显示图案，黑色底白色/红色背光，专门应用于半透玻璃面板，而不影响玻璃上的花纹图案。 百度文库

- 让每个人平等地提升自我

6

高精度电容感应弹簧按键。

控制输入信号

主要包括冷藏开关，环境温度，变温室温度，冷冻室温度，化霜温度，冷藏室温度以及按键输入。

控制输出信号

主要包括压机控制、LED保鲜灯和照明灯控制、以及双稳态一进三出阀控制。

按键炫音---新增亮点

按键按下时，响应短和弦乐音，代替单调的滴滴声。

照明功能

采用1个LED照明灯(LED灯, +12V )，位置冷藏室顶部。由门开关检测门的状态并将结果传递给主控板，由控制板直接控制灯的开关。

七彩保鲜功能---新增亮点

采用红、蓝、橙三色LED灯，并且颜色能根据一定的规律变化来实现。安装在冷藏室顶部，和照明灯集成在一起。

采用“一键控制”，直接开关此功能。

开门报警---新增亮点

由门开关检测门的状态并将结果传递给主控板，若开门时间超过2分钟，控制板发出警报并在LED显示屏上动态显示。避免长时间开门造成冷气流失。

童锁功能

30秒钟无操作系统自动锁住按键，此时显示锁定状态图标。

长按确认键解锁后，锁定状态图标关闭。

速冻

该功能开启时，系统控制冷冻室连续运行24小时，温度设定为-30℃。

智能运行

系统根据不同的环境温度自动控制各个间室的运行，使之保持最佳的温度。

温度调节 百度文库

- 让每个人平等地提升自我

7 连续按温区键，冷藏室关、冷藏室温度、变温室关、变温室温度、冷冻室温度依次循环交替闪烁。当想要调节的温度值闪烁时，每按一次调节键温度减少1，直到调节范围的下限，若继续按调节键则数值自动返回调节范围的上限，等到想要的温度值出现，按一下确认键即可记录该温度值，设定完成。

冷藏室温度调节范围［9，8，7，6，5，4，3，2］，

变温温度调节范围［-3，-4，-5，-6，-7，-8，-9，-10，-11，-12］。

冷冻室温度调节范围［-15，-16，-17，-18，-19，-20，-21，-22，-23， -24］。

冷藏室关

按的方法调节，当调节到闪烁显示“冷藏室关”（同时冷藏温度数码和℃消失）时，按一下确认键即可完成设定。若要恢复冷藏室运行，按上述方法再操作一次即可。

变温室关

按的方法调节，当调节到闪烁显示“变温室关”（同时变温温度数码和℃消失）时，按一下确认键即可完成设定。若要恢复变温室运行，按上述方法再操作一次即可。

功能设定

连续按功能键，保鲜、智能和速冻图标依次交替闪烁；当想要设定的功能图标闪烁时，按一下确认键即可记录该温度值，设定完成想要功能的设定。

重复上述操作一次，可取消设定的功能。

智能和速冻功能不能同时设定。

故障诊断

当冰箱有故障出现时，系统会发出警报声并在显示屏上显示出错误代码以便检修。

3、主要零部件及规格参数

零部件名称 规格参数 数量 备注

控制面板（LCD显示器组件） DC 5V 1

主电路板 220V 50Hz 1

门体信号连接线 AWM2464 24AWG 1

箱体信号连接线 AWM2464 24AWG 1

温度传感器组件 AWM2464 24AWG / NTC 1

Led保鲜照明灯 DC 12V 1W 1

176灯开关 250V 3A 1

门开关连接线 300V/500V RV 0.3mm2 1

主电缆线 300V/500V RV 0.75mm2 1

238电磁阀 220V 50Hz 1 双稳态

LED灯连接线 300V/500V RV 0.3mm2 1

电磁阀连接线 300V/500V RV 0.75mm2 1 百度文库 - 让每个人平等地提升自我

8 接地线 300V/500V RV 0.75mm2 1

电源线 250V10A

300V/500V RV 0.75mm2 1

九、故障显示代码

十、零部件拆卸方法 百度文库

- 让每个人平等地提升自我

9 1、 门开关的拆卸

2、 LED照明+保鲜一体灯的拆卸

3、 控制面板的拆卸

4、 主控制板的拆卸

合集下载

电气维修手册

电气维修手册

电气维修手册

常见故障及其处理方法

变频器使用过程中可能会遇到下列故障情况，请参考下述方法进行简单故障分析；

一、上电无显示：

1.用万用表检查变频器输入电源是否和变频器额定电压相一致。如果电源有问题请检查并排除。

2.检查三相整流是否完好。若整流桥已损坏，请寻求服务。

3.检查charge灯是否点亮。如果此灯没有亮，故障一般集中在整流桥或缓冲电阻上，若此灯已亮，则故障可能在开关电源部分。请寻求服务。

二、上电后电源空气开关跳开：

1.检查输入电源之间是否有接地或短路情况，排除存在问题。

2.检查整流桥是否已经击穿，若已损坏，寻求服务。

三、变频器运行后电机不转动：

1.检查U、V、W之间是否有均衡的三相输出。若有，则为电机线路或自身损坏，或电机因机械原因堵转。请排除。

2.有输出但没三相不均衡，应该为变频器驱动板或输出模块损坏，请寻求服务。

3.若没有输出电压，可能会是驱动板或输出模块损坏，请寻求服务。

四、上电变频器显示正常，运行后电源空气开关跳开：

1.检查输出模块之间相间是否存在短路情况。若是，请寻求服务。

2.检查电机引线之间是否存在短路或接地情况。若有，请排除。

3.若跳闸是偶尔出现而且电机和变频器之间距离比较远，则考虑加输出交流电。 机械维修手册

一、安装说明

1.安装前应检查机组紧固有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。

2.安装时管道重量不应加在水泵上，以免泵变形。

3.安装时必须拧紧地脚螺栓，以免启动时振动对泵性能产生影响。

4.为了维修方便和使用安全，在泵的进出口管上各安装一只调节阀及在泵出口附近安装一只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，增长水泵的使用寿命。

5.泵的安装方式分为硬性联接安装和柔性联接。

二、泵的维护

1.运行机制中的维护

1.1进口管道必须充满液体，禁止泵在气蚀状态下长期运行。

1.2定时检查电机，运行电流值不得超过电机额定电流。

夏普复印机维修手册

夏普复印机维修手册

进入工厂代码方式

SF1118/1025/AR161/AR200

进入维修代码方式C-插入-0-插入 进入工厂代码方式C-Ca-0-C

AR275/AR255

进入维修代码方式#-插入-C-插入 进入工厂代码方式#-插入-0-C

M350/M450

进入维修代码方式P-*-C-* 进入工厂代码方式P-*-0-C

AR158

进入维修代码方式C-浓度-C-浓度 进入工厂代码方式C-浓度-C-倍率

AR2818 M160 M205 M276

进入维修代码方式#-插入-C-插入 进入工厂代码方式*-插入-CA-插入

数码复印机故障代码

H2 00 热敏电阻断开（电阻到MCU板的连接、SIM14清）

H3 00 定影部高温故障（温超240度、SIM5-2灯闪时：查接线。常亮：查电源板、MCU板、灯控板）

H4 00 定影部低温故障（温不足140度）（恒温器等）

H5 01 连续5次T10D（T20D）未检测到卡纸（定影卡纸，安装等）

02 定影热敏电阴的检测异常

CC 原稿检测传感器错误

U2 04 EEPROM通信出错（ROM安装到位否）

11 计数器校正出错

12 调整值校正出错

20 机器速度代码数据出错（SIM26-57设的机种类型对否）

40 CRUM芯片通信出错（显影组件接触不良）

U3 29 反射镜原始位置错误

U7 00 RIC 板与本机连接

U9 00 MCU-OPE间通信故障（接线、接地）

80 操作控制电路板故障（协议）

81 操作控制电路板故障（奇偶）

FAXL100120维修手册

FAXL100120维修手册

14 10 2005 维修手册

L100/L120 Series

版权所有！佳能（中国）有限公司市场技术服务部

佳能(中国)有限公司技术部 OSS_TS科发行使用

本维修手册由佳能公司出版发行，供合格人员学习产品的技术理论、安装、维护和维修。本维修手册覆盖了产品的所

有销售区域。正因为如此，本手册中可能含有并不适合

您所在地区的内容。

更正

由于产品的改进和变更，本手册可能包含技术错误和印刷错误。当产品变更或者本手册内容发生变动，佳能公司将会

在必要时发布技术信息。如果在较长或者较短的期间内，本手册的内容发生重大的变更，佳能公司将会发行本手册的

新版本。

在与当地法律相抵触的任何国家内，下列段落不予适用。

商标

本手册使用的产品名称以及公司名称为各个公司的注册商标。

版权

本手册享有版权，保留所有权利。根据版权法，未经佳能公司的书面同意，本手册不得全部地或者部分地复制、翻

印、或者翻译为其他语言。版权所有 ©2001佳能公司

COPYRIGHT © 2001 CANON INC.

Printed in Japan

注意

本手册的使用应该严格监督以免泄露机密信息。佳能(中国)有限公司技术部 OSS_TS科发行介绍

所使用的符号

本文件使用下列符号表示专用信息。

符号说明

表示非特定性质的项目，可能被列为“注意”.“小心”.“警告”

表示需要小心以防止电击项目

表示需要小心以防止燃烧（火灾）项目

表示禁止分解以防止电击或者电路问题的项目

表示需要从电源出口切断电源插座的项目

表示旨在提供注意事项协助理解讨论中主题的项目

表示有助于理解正在讨论的主题的参考项目

提供对某种预检方式的说明.

提供对某种错误指示的性质的说明

.Memo

REF.佳能(中国)有限公司技术部 OSS_TS科发行介绍

以下规定适用于维修手册的所有部分1. 每一章的各个部分对具体功能以及电气系统和机械系统在操作定时方面的联系做了说明。

在这些图解中， 符号 表示机械驱动的路径； 而在信号名称和符号一同出现的场合， 箭头 的方

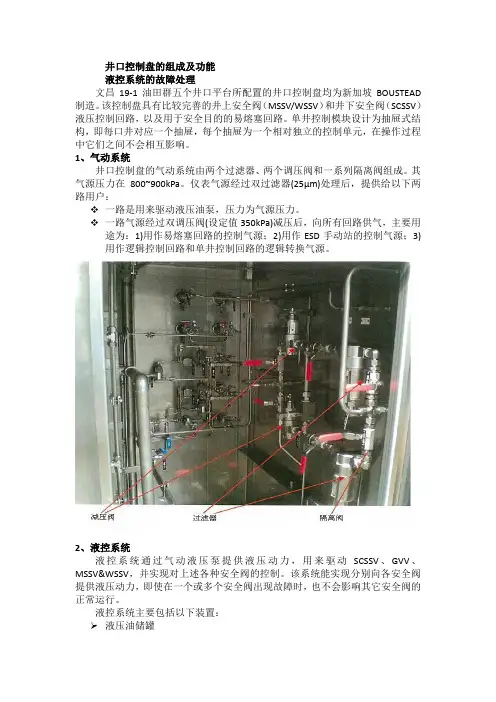

井口控制盘维修手册
