【精品文档】

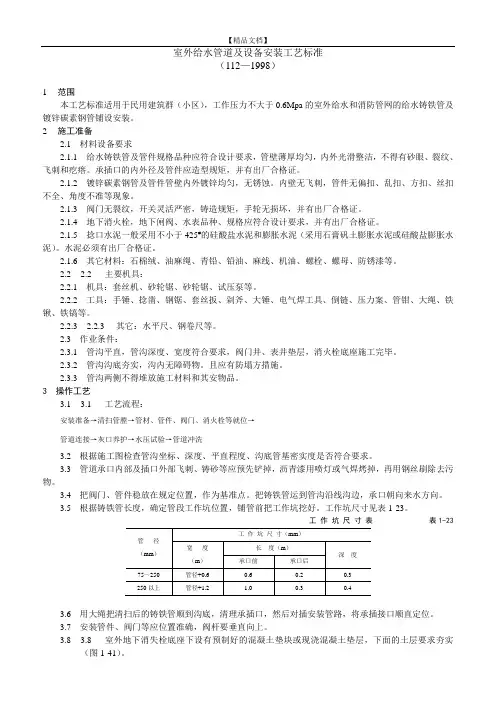

室外给水管道及设备安装工艺标准

（112—1998）

1 范围

本工艺标准适用于民用建筑群（小区），工作压力不大于0.6Mpa的室外给水和消防管网的给水铸铁管及镀锌碳素钢管铺设安装。

2 施工准备

2.1 材料设备要求

2.1.1 给水铸铁管及管件规格品种应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。承插口的内外径及管件应造型规矩，并有出厂合格证。

2.1.2 镀锌碳素钢管及管件管壁内外镀锌均匀，无锈蚀。内壁无飞刺，管件无偏扣、乱扣、方扣、丝扣不全、角度不准等现象。

2.1.3 阀门无裂纹，开关灵活严密，铸造规矩，手轮无损坏，并有出厂合格证。

2.1.4 地下消火栓，地下闸阀、水表品种、规格应符合设计要求，并有出厂合格证。

2.1.5 捻口水泥一般采用不小于425#的硅酸盐水泥和膨胀水泥（采用石膏矾土膨胀水泥或硅酸盐膨胀水泥）。水泥必须有出厂合格证。

2.1.6 其它材料：石棉绒、油麻绳、青铅、铅油、麻线、机油、螺栓、螺母、防锈漆等。

2.2 2.2 主要机具：

2.2.1 机具：套丝机、砂轮锯、砂轮锯、试压泵等。

2.2.2 工具：手锤、捻凿、钢锯、套丝扳、剁斧、大锤、电气焊工具、倒链、压力案、管钳、大绳、铁锹、铁镐等。

2.2.3 2.2.3 其它：水平尺、钢卷尺等。

2.3 作业条件：

2.3.1 管沟平直，管沟深度、宽度符合要求，阀门井、表井垫层，消火栓底座施工完毕。

2.3.2 管沟沟底夯实，沟内无障碍物。且应有防塌方措施。

2.3.3 管沟两侧不得堆放施工材料和其安物品。

3 操作工艺

3.1 3.1 工艺流程：

安装准备→清扫管膛→管材、管件、阀门、消火栓等就位→

室外给排水-技术资料

一、概述

室外给排水是指在建筑物外部进行的一系列排水设备和管道系统，主要包括雨水排水系统和污水排水系统。其主要功能是将雨水和生活污水排放至污水处理厂进行处理，同时保持场地排水畅通。

二、设备介绍

室外给排水设备主要包括：

1. 雨水排水系统

雨水排水系统主要由雨水管、雨水口和排水设备等组成。

• 雨水管：采用PVC管、钢筋混凝土管等材料制成，通常埋于地下，用于收集和排放雨水。

• 雨水口：通常设在地面上，用于收集和排放雨水。雨水口种类众多，主要分为直立式、横放式和下沉式等。

• 排水设备：如雨水泵站、回灌设备等。主要用于将雨水送入污水处理设备中进行处理。

2. 污水排水系统

污水排水系统主要由污水管、检查井、污水泵站、曝气池、二沉池与消毒剂加药装置等组成。

• 污水管：同样采用PVC管、钢筋混凝土管等材料制成，在地下埋设，用于收集和排放生活污水。

• 检查井：通常是在污水管道转弯或分叉处设置，用于检查和清理管道内部积存的污物。

• 污水泵站：常在污水难以自流或需提升时使用，将生活污水提升到污水处理设备进行处理。

• 曝气池：用于使污水中有机痕氧化分解为简单物质，防止水体变质。

• 二沉池：用于处理污水后，在沉淀中分离出厌氧的粪便、油脂和碳水化合物等杂质，收集后送至后处理系统。

• 消毒剂加药装置：对处理后的污水进行消毒，杀灭病菌。 三、设计和安装

室外给排水设计需要考虑的因素包括：场地的物理特性、地形和排水需求，在设计时应该根据场地的实际情况，选择适合的给排水系统进行设计。

在安装时，应首先进行排查和勘测，充分了解场地的情况，确定管道铺设路线。然后进行施工和安装，注意管道与设备的连接，机电设备的正确安装，以及检查和测试设备的运行情况，确保系统正常运行。

四、维护和保养

室外给排水的维护和保养关乎到系统的正常运行和寿命，需要认真对待。常见的维护和保养措施包括：

• 定期进行清洗和冲洗，有效防止管道堵塞。

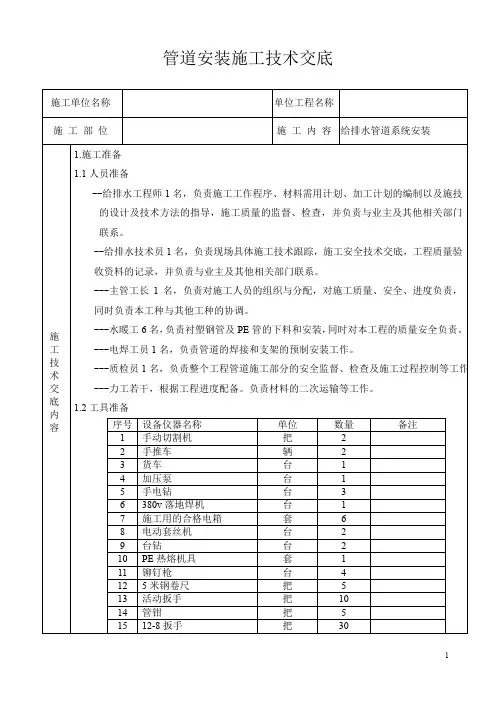

1 管道安装施工技术交底

施工单位名称 单位工程名称

施 工 部 位 施 工 内 容 给排水管道系统安装

施

工

技

术

交

底

内

容

1.施工准备

1.1人员准备

--给排水工程师1名，负责施工工作程序、材料需用计划、加工计划的编制以及施技的设计及技术方法的指导，施工质量的监督、检查，并负责与业主及其他相关部门联系。

--给排水技术员1名，负责现场具体施工技术跟踪，施工安全技术交底，工程质量验收资料的记录，并负责与业主及其他相关部门联系。

---主管工长1名，负责对施工人员的组织与分配，对施工质量、安全、进度负责，同时负责本工种与其他工种的协调。

---水暖工6名，负责衬塑钢管及PE管的下料和安装，同时对本工程的质量安全负责。

---电焊工员1名，负责管道的焊接和支架的预制安装工作。

---质检员1名，负责整个工程管道施工部分的安全监督、检查及施工过程控制等工作。---力工若干，根据工程进度配备。负责材料的二次运输等工作。

1.2工具准备

序号 设备仪器名称 单位 数量 备注

1 手动切割机 把 2

2 手推车 辆 2

3 货车 台 1

4 加压泵 台 1

5 手电钻 台 3

6 380v落地焊机 台 1

7 施工用的合格电箱 套 6

8 电动套丝机 台 2

9 台钻 台 2

10 PE热熔机具 套 1

11 铆钉枪 台 4

12 5米钢卷尺 把 5

13 活动扳手 把 10

14 管钳 把 5

15 12-8扳手 把 30 2 16 氧气乙炔 套 2

1.3材料

---加压水泵、衬塑钢管、PE管、球墨铸铁管、UPVC管、阀门等

1.3.1进场检查验收

---管道及阀门进场时要按照材料进场验收程序进行验收，参与各方要进行签字认可。严禁不合格的材料或设备进入施工现场，以保证工程的顺利进行！

1.3.2管道存放及标识
