桥梁伸缩缝产品介绍

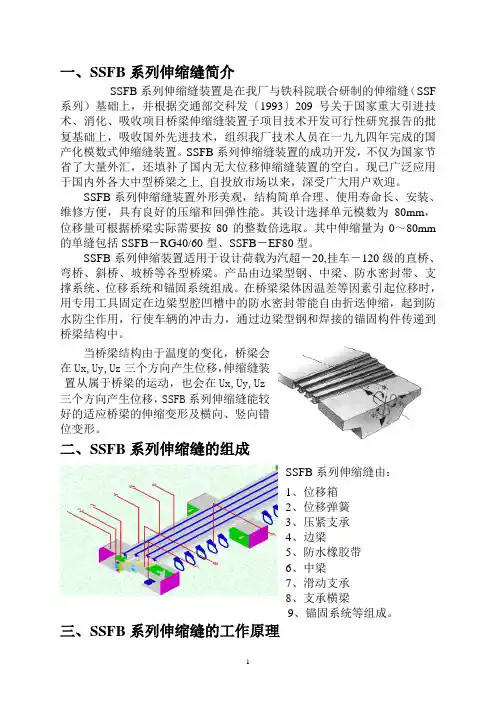

一、SSFB系列伸缩缝简介SSFB系列伸缩缝装置是在我厂与铁科院联合研制的伸缩缝（SSF 系列）基础上，并根据交通部交科发〔1993〕209号关于国家重大引进技术、消化、吸收项目桥梁伸缩缝装置子项目技术开发可行性研究报告的批复基础上，吸收国外先进技术，组织我厂技术人员在一九九四年完成的国产化模数式伸缩缝装置。

SSFB系列伸缩缝装置的成功开发，不仅为国家节省了大量外汇，还填补了国内无大位移伸缩缝装置的空白。

现已广泛应用于国内外各大中型桥梁之上, 自投放市场以来，深受广大用户欢迎。

SSFB系列伸缩缝装置外形美观，结构简单合理、使用寿命长、安装、维修方便，具有良好的压缩和回弹性能。

其设计选择单元模数为80mm，位移量可根据桥梁实际需要按80的整数倍选取。

其中伸缩量为0～80mm 的单缝包括SSFB－RG40/60型、SSFB－EF80型。

SSFB系列伸缩装置适用于设计荷载为汽超－20,挂车－120级的直桥、弯桥、斜桥、坡桥等各型桥梁。

产品由边梁型钢、中梁、防水密封带、支撑系统、位移系统和锚固系统组成。

在桥梁梁体因温差等因素引起位移时，用专用工具固定在边梁型腔凹槽中的防水密封带能自由折迭伸缩，起到防水防尘作用，行使车辆的冲击力，通过边梁型钢和焊接的锚固构件传递到桥梁结构中。

当桥梁结构由于温度的变化，桥梁会在Ux,Uy,Uz三个方向产生位移，伸缩缝装置从属于桥梁的运动，也会在Ux,Uy,Uz三个方向产生位移，SSFB系列伸缩缝能较好的适应桥梁的伸缩变形及横向、竖向错位变形。

二、SSFB系列伸缩缝的组成SSFB系列伸缩缝由：1、位移箱2、位移弹簧3、压紧支承4、边梁5、防水橡胶带6、中梁7、滑动支承8、支承横梁9、锚固系统等组成。

三、SSFB系列伸缩缝的工作原理1、可靠传递车辆荷载○1.中梁传递车辆荷载高速行驶的车辆在通过伸缩缝装置时，将对伸缩缝产生三种力（如图三），即竖向应力与支承横梁）车辆通过时产生的荷载传递路线为中梁→横梁→滑动支承→位移箱→混凝土结构，由于参与传力的构件少，故负载从输入到输出的转换过程，十分简单清楚，传递过程见图三。

常见桥梁伸缩缝装置优缺点对比模数式伸缩装置概述(1) 单缝（MA）模数式单缝模数式桥梁伸缩装置，又称异型钢单缝式，是利用不同形态的钢构件将不同形状的橡胶条（带）嵌牢固定，并以橡胶条（带）的拉压变形来吸收梁体的变形，其伸缩体可以处于受压状态，也可以处于受拉状态。

（2）多缝（MB）模数式多缝模数式桥梁伸缩装置，是由纵梁(异型钢)、横梁、位移控制箱、橡胶密封带等构件组成的伸缩装置。

由V型截面或其它截面形状的橡胶密封条（带），嵌接于异型钢边梁和中梁内，组成可伸缩的密封体，由异型钢直接承受车轮荷载，并将荷载传递至横梁，由横梁传递至梁体和桥台；位移控制箱在伸缩装置吸收梁端变形时，保证异型钢间间隙保持均匀；橡胶密封带起防止杂物进入及防水。

多缝模数式伸缩装置可以根据实际伸缩量的需要，增加中梁钢和密封体的个数，可组成满足大位移量的伸缩装置。

适用条件及常用型号模数式伸缩装置均由型钢、橡胶密封带组成，其技术特点具有相似性。

(1) 单缝（MA）模数式①国产产品这是目前在国内公路桥梁建设中使用较为广泛的一种伸缩装置，适用于中小型桥梁，伸缩量为40、60和80mm的桥梁接缝。

该结构各连接处，均采用既能转动又能滑动结构，所以对弯、坡、斜、宽桥梁适应能力强，可满足各种桥梁结构使用要求。

异形钢单缝式GQF-C型（图0-1、图0-2）、GQF-Z型（图0-3）、GQF-F型（图0-4）、GQF-E型（图0-5）和GQF-L型，是采用热轧整体成型的异型钢材设计的桥梁伸缩装置，字母表示异型钢材的形状。

以GQF-C型伸缩装置为例，它是以C字型钢为主要构件，嵌固防水密封橡胶带为伸缩梯，配以锚固系统所组成。

图0-1 GQF-C型伸缩装置构造图0-2 GQF-C型伸缩装置照片图0-3 GQF-Z型伸缩装置照片图0-4 GQF-F型伸缩装置照片图0-5 GQF-E型伸缩装置照片②进口产品以毛勒单缝式伸缩装置为例，基本是由异型钢嵌固密封橡胶条和锚固系统构成。

桥梁伸缩缝大全多组式桥梁伸缩缝多组式桥梁伸缩缝由边梁、中梁、支承横梁、位移控制箱、承压支座、压紧支座、锚固构件和密封橡胶带组成，每组位移均为0-80mm，根据桥梁实际位移量要求确定组数，目前最大位移量可达1200mm。

多组式伸缩缝采用异型钢材高度仅50MM，结构简单，安装方便，具有明显的安全性、舒适性和耐久性。

适用于桥面铺装层厚高度等于或大于80mm 的各种梁既方便旧桥伸缩装置更换，又可供新桥修建时选用。

多组式桥梁伸缩缝产品特点1. 伸缩缝坚固可靠：其伸缩缝的边梁及中梁采用16Mn 钢轧制而成，能承受大流量、大吨位车辆的垂直荷载与水平冲击。

其锚固构件同梁体、桥台的预埋钢筋焊接牢固，能将车辆荷载可靠地传递至墩台，结构合理、坚固耐用，适用于设计荷载汽—超20，挂—120之桥梁。

2. 本伸缩缝具有伸缩灵敏的特点：本装置多组缝的位移控制系统由橡胶弹簧、四氟承压支座等弹性元件或斜向支承构件组成，各组位移均匀，伸缩摩阻力小。

3. 桥面平顺、行车舒适：本伸缩缝装置既能保证梁体的自由伸缩位移，又能使桥面接缝形成一个平顺整体，行车平稳舒适。

4. 止水防蚀：嵌装于每组钢梁沟槽内的氯丁橡胶密封条。

按桥宽整条加工，具良好的弹性变形与防水防尘功能；能有效保护伸缩装置内部构件及梁底支座免受浸蚀。

5•移位量大，选择便利：本装置位移量按模数设计制造，由80至1200mm。

桥梁设计建设部门可根据桥梁上部构造实际伸缩量自由选定。

多组式桥梁伸缩缝施工安装步骤1 、施工单位一定要按照设计图纸提供的尺寸，在梁端（或板端）与梁端，梁端与桥台处预留安装伸缩装置的预留槽，并按图纸要求预埋好锚固钢筋，锚固筋应与梁端或桥台有可靠的锚联，如主筋需焊接时，应满足桥梁施工规范的有关规定。

2、工厂组装好的多组式桥梁伸缩缝一般由工厂运往工地。

在运输过程中，因受运输长度限制，或因其它原因需要工地拼接时，应在生产厂指导下施工。

当伸缩装置需在工地存放时，应垫离地面至地至少30cm，并且不得露天存放。

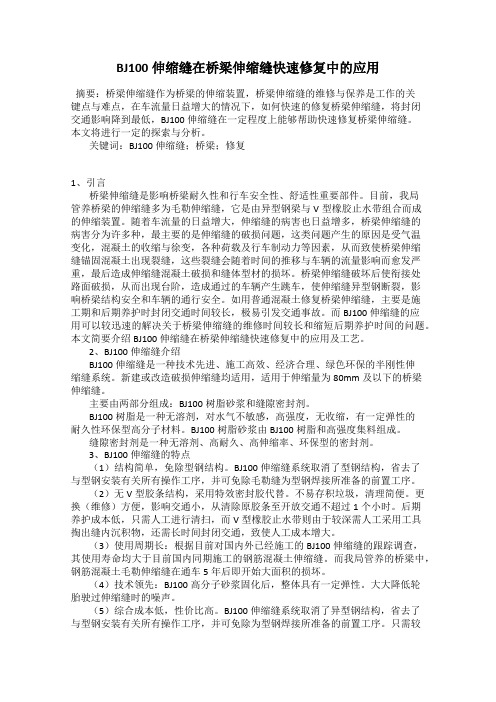

BJ100伸缩缝在桥梁伸缩缝快速修复中的应用摘要：桥梁伸缩缝作为桥梁的伸缩装置，桥梁伸缩缝的维修与保养是工作的关键点与难点，在车流量日益增大的情况下，如何快速的修复桥梁伸缩缝，将封闭交通影响降到最低，BJ100伸缩缝在一定程度上能够帮助快速修复桥梁伸缩缝。

本文将进行一定的探索与分析。

关键词：BJ100伸缩缝；桥梁；修复1、引言桥梁伸缩缝是影响桥梁耐久性和行车安全性、舒适性重要部件。

目前，我局管养桥梁的伸缩缝多为毛勒伸缩缝，它是由异型钢梁与V型橡胶止水带组合而成的伸缩装置。

随着车流量的日益增大，伸缩缝的病害也日益增多，桥梁伸缩缝的病害分为许多种，最主要的是伸缩缝的破损问题，这类问题产生的原因是受气温变化，混凝土的收缩与徐变，各种荷载及行车制动力等因素，从而致使桥梁伸缩缝锚固混凝土出现裂缝，这些裂缝会随着时间的推移与车辆的流量影响而愈发严重，最后造成伸缩缝混凝土破损和缝体型材的损坏。

桥梁伸缩缝破坏后使衔接处路面破损，从而出现台阶，造成通过的车辆产生跳车，使伸缩缝异型钢断裂，影响桥梁结构安全和车辆的通行安全。

如用普通混凝土修复桥梁伸缩缝，主要是施工期和后期养护时封闭交通时间较长，极易引发交通事故。

而BJ100伸缩缝的应用可以较迅速的解决关于桥梁伸缩缝的维修时间较长和缩短后期养护时间的问题。

本文简要介绍BJ100伸缩缝在桥梁伸缩缝快速修复中的应用及工艺。

2、BJ100伸缩缝介绍BJ100伸缩缝是一种技术先进、施工高效、经济合理、绿色环保的半刚性伸缩缝系统。

新建或改造破损伸缩缝均适用，适用于伸缩量为80mm及以下的桥梁伸缩缝。

主要由两部分组成：BJ100树脂砂浆和缝隙密封剂。

BJ100树脂是一种无溶剂，对水气不敏感，高强度，无收缩，有一定弹性的耐久性环保型高分子材料。

BJ100树脂砂浆由BJ100树脂和高强度集料组成。

缝隙密封剂是一种无溶剂、高耐久、高伸缩率、环保型的密封剂。

3、BJ100伸缩缝的特点（1）结构简单，免除型钢结构。

桥梁伸缩缝通常我们经常将桥梁伸缩缝简称为伸缩缝，或者桥梁伸缩装置。

它需要根据不同桥梁的结构、形状、长度等情况而设计，因此每座公路桥梁都要选用不同的伸缩缝产品，以消除温度、荷载对桥梁构件的损伤。

按伸缩缝使用的材料和用途可分为：模数式桥梁伸缩缝和KS伸缩缝以及TST弹塑体伸缩缝。

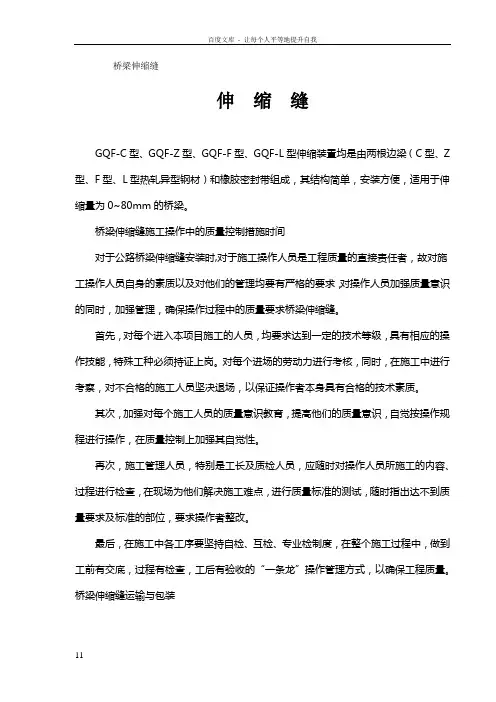

桥梁伸缩缝的型号桥梁伸缩缝的型号，主要有：GQF-C、GQF-Z、GQF-L、GQF-F、GQF-MZL型数模式桥梁伸缩缝，它是采用热轧整体成型的异型钢材设计的桥梁伸缩缝装置。

其中GQF-C型、GQF-Z型、GQF-L型、GQF-F型伸缩缝适用于伸缩量80mm以下的的桥梁接缝。

GQF-MZL型是由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩装置，适用于伸缩量80mm-1200mm 的大中跨度桥梁，备注:产品代号及表示方法：代号表示方法与中华人民共和国交通行业标准表示方法相一致.以GQF-C60、GQF-F80、GQF-MZL480、GQF-C60(NR)、GQF-F80(CR)桥梁伸缩缝为例GQF为交通行业标准规定的伸缩缝装置代号.型式代号:-MZL表示模数式、直梁连杆链条型：(C、Z、F、L、)表示异型钢材的形状；数字表示伸缩装置位移量：0-1200mm;NR和CR表示橡胶种类:NR表示天然橡胶、CR表示氯丁橡胶。

板式伸缩缝：由橡胶、钢板或角钢硫化为一体的伸缩装置，适用于伸缩量w 60mm以下的普通公路桥梁工程。

组合式伸缩缝：由橡胶板和钢托板组合而成，适用于伸缩量w120mm 的普通公路桥梁工程。

模数式伸缩缝：采用整体成型的异形钢材制成，由边梁、中梁、横梁、位移控制系统、密封橡胶带等构件组成。

其特点是整体性好、抗弯抗压强度高，车辆经过时平稳无跳，噪声低。

适用于各种弯、坡、斜、宽桥梁。

模数式伸缩缝位移量的设计可根据实际需要按照一定模数任意组拼。

从80mm的单缝到1200mm 的多缝，共分15级，伸缩量大于1200mm 时，可按设计要求加工制造，满足用户需要。

桥梁伸缩缝的各种类型桥梁伸缩缝主要有以下几种类型：1.对接式伸缩缝：对接式伸缩缝装置，根据其构造形式和受力特点的不同，可分为填塞对接型和嵌固对接型两种。

填塞对接型伸缩装置是以沥青、木板、麻絮、橡胶等材料填塞缝隙，伸缩体在任何情况下都处于受压状态。

嵌固式对接伸缩缝装置利用不同形态的钢构件将不同形状的橡胶条（带）嵌牢固定，并以橡胶条（带）的拉压变形来吸收梁体的变形，其伸缩体可以处于受压状态，也可以处于受拉状态。

2.钢制支承式伸缩缝：钢型伸缩缝是一类可以直接承受车轮荷载的钢结构。

这类伸缩装置很难满足大位移量的要求，很难做到密封不透水，而且容易造成对车辆的冲击，影响车辆的行驶性。

过去，这种伸缩装置主要用于钢桥和混凝土梁。

3.组合剪切式（板式）橡胶伸缩缝：这种伸缩缝是利用各种不同断面形状的橡胶带作为填嵌材料的伸缩装置。

该装置在国内、外桥梁工程中已获得广泛应用。

4.模数支承式伸缩缝：模数支撑伸缩缝是运用吸震缓解性价比高、密封方便快捷的橡胶材料，与强度大、刚度好的异形钢结合，在大位移下能承受车辆荷载。

这类伸缩缝主要在当桥梁伸缩缝变形量≥50毫米时候使用。

5.弹性体伸缩缝：弹性体桥梁伸缩缝装置主要是以锌铁伸缩缝装置和TST碎石弹性伸缩缝体现，这种伸缩缝装置是一种十分简单的伸缩缝装置，适合于中小跨径的桥梁。

6.无缝伸缩缝：无缝伸缩缝是一类接缝结构不伸出桥面的伸缩缝产品，又称无缝伸缩缝产品TST桥梁伸缩缝，将橡胶材料填充在桥梁端部的伸缩间隙中，铺装防水材料，之后在桥面铺装层铺装粘弹性复合材料，使伸缩接头处的桥面铺装与其它铺装部分形成连续体，根据连接接头沥青混凝土等材料的变形是模量伸缩缝。

此外，桥梁伸缩缝还有钢板式伸缩缝、填塞式伸缩缝、土工布伸缩缝和板式橡胶伸缩缝等类型。

这些伸缩缝各有其特点和使用场景，选择适合的伸缩缝类型对于确保桥梁的安全和舒适使用非常重要。

桥梁伸缩缝种类桥梁伸缩缝是指桥梁结构中的伸缩接缝，用于允许桥梁在温度变化和地震等外力作用下自由伸缩。

根据不同的需求和桥梁类型，桥梁伸缩缝可以分为多种类型，包括橡胶伸缩缝、金属伸缩缝、模块化伸缩缝等。

下面将分别介绍这些桥梁伸缩缝的特点和应用。

一、橡胶伸缩缝橡胶伸缩缝是一种常见的桥梁伸缩缝类型，它由橡胶材料制成，具有良好的弹性和耐久性。

橡胶伸缩缝可以有效吸收桥梁的伸缩变形，减小桥梁结构的应力集中，保护桥梁的安全和稳定。

橡胶伸缩缝适用于各种桥梁类型，包括高速公路、铁路桥梁等。

它具有防水、防尘、减震等功能，能够提高桥梁的使用寿命和舒适性。

二、金属伸缩缝金属伸缩缝是由金属材料制成的桥梁伸缩缝，常见的金属材料包括钢板、铝合金等。

金属伸缩缝具有良好的刚性和强度，能够承受较大的压力和变形。

金属伸缩缝适用于大跨度桥梁和重载桥梁，如铁路、高速公路桥梁等。

它能够有效分担桥梁的荷载，提高桥梁的承载能力和稳定性。

三、模块化伸缩缝模块化伸缩缝是一种由多个模块组成的桥梁伸缩缝，每个模块之间可以相对自由地伸缩。

模块化伸缩缝具有灵活性和可调性，能够适应不同桥梁的变形和变化。

模块化伸缩缝适用于大跨度桥梁和特殊桥梁，如斜拉桥、悬索桥等。

它可以根据桥梁的几何形状和变形要求进行调整，保证桥梁的结构稳定和安全。

四、其他类型的伸缩缝除了上述几种常见的桥梁伸缩缝类型，还有一些其他类型的伸缩缝，如纤维伸缩缝、沥青伸缩缝等。

这些伸缩缝在特定的桥梁场景中有着特殊的应用。

纤维伸缩缝是由纤维材料制成的伸缩缝，具有较高的抗拉强度和耐久性。

它适用于一些特殊的桥梁结构，如曲线桥、边坡桥等。

沥青伸缩缝是由沥青材料制成的伸缩缝，具有良好的柔性和耐久性。

它适用于一些低速公路和城市道路桥梁，能够有效分散车辆荷载和振动。

总结：桥梁伸缩缝是桥梁结构中的重要组成部分，它能够允许桥梁在温度变化和地震等外力作用下自由伸缩。

根据不同的需求和桥梁类型，桥梁伸缩缝可以分为橡胶伸缩缝、金属伸缩缝、模块化伸缩缝等多种类型。

当前，对于桥梁伸缩缝一般有对接式、钢制支承式、组合剪切式(板式)、模数支承式以及弹性装置。

1、对接式伸缩缝对接式伸缩缝装置，更具其构造形式和受力特点的不同，可分为填塞对接型和嵌固对接型两种。

填塞对接型伸缩装置是以沥青、木板、麻絮、橡胶等材料填塞缝隙，伸缩体在任何情况下都处于受压状态。

该类伸缩装置一般用于伸缩量在40mm以下的常规桥梁工程上，但目前已不多见。

嵌固式对接伸缩缝装置利用不同形态的钢构件将不同形状的橡胶条(带)嵌牢固定，并以橡胶条(带)的拉压变形来吸收梁体的变形，其伸缩体可以处于受压状态。

也可以处于受拉状态。

2、钢制支承式伸缩装置当桥梁的伸缩变形量超过50mm时，常采用钢质伸缩装置。

该伸缩装置当车辆驶过时往往由于梁端转动或挠曲变形而产生拍击作用，噪声大，而且容易使结构损坏。

因此，需采用设有螺栓弹簧的装置来固定滑动钢板，以减少拍击和噪声，该伸缩缝的构造相对复杂。

3、组合剪切式(板式)橡胶伸缩装置该装置是利用各种不同断面形状的橡胶带作为填嵌材料的伸缩装置。

由于橡胶富有弹性，易于粘贴，又能满足变形要求且具备防水功能。

因此，目前在国内、外桥梁工程中已获得广泛应用。

4、模数支承式伸缩装置板式橡胶制品这一类伸缩装置，很难满足大位移量的要求；钢制型的伸缩装置，很难做到密封不透水，而且容易造成对车辆的冲击，影响车辆的行驶性。

因此，出现了利用吸震缓冲性能好又容易做到密封的橡胶材料，与强度高性能好的异型钢材组合的，在大位移量情况下能承受车辆荷载的各类型模数支承式(模数式)桥梁伸缩装置系列。

5、弹性体伸缩装置弹性体伸缩装置分为锌铁皮伸缩缝和TST碎石弹性伸缩缝，弹性体伸缩装置是一种简易的伸缩缝装置，对于中小跨径的桥梁，当伸缩量在20mm-40mm以内时可以采用TST碎石弹性伸缩缝装置，是将特制的弹塑性材料TST加热熔化后，灌入经过清洗加热的碎石中，即形成了TST碎石弹性伸缩缝，碎石用以支持车辆荷载，TST弹塑性体在一25℃～60℃条件下能够满足伸缩量的要求。
