1 调幅原理
用调制信号去控制高频载波的振幅、使载波的振幅按调制信号的规律变化，便可得到调幅波。这一过程中，载波、调制波和已调波的波形如图Z0901（补图） 所示。由图可见，连接已调波幅值各点所形成的包络线，反映了调制波的特点。显然，已调波已经不是纯粹的正弦波了，这表明已调波的获得是一个频率变换过程，只有通过非线性元件才能实现。

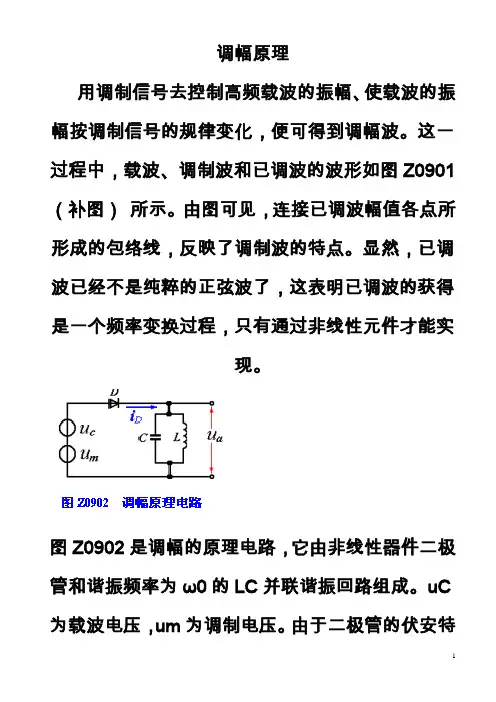

图Z0902是调幅的原理电路，它由非线性器件二极管和谐振频率为ω0的LC并联谐振回路组成。uC为载波电压，um为调制电压。由于二极管的伏安特 2 性可以近似地用一个n次多项式来表示，即：io =a0＋a1u＋a2u2＋a3u3+…，系数a0、a1、a2、a3等的大小和符号取决于二极管伏安特性的特点。而该多项式的项数取决于信号u的大小和对分析结果所要求的精确度，信号愈大或者所要求的精确度愈高，所取的项数就应愈多。通常，取前三项就足以反映出二极管的非线形特点，即：
io = u＋a1u +a2u2 （式中iO即iD） GS0901
若：uC = Ucmcosω0tum = UmmcosΩt
则作用于电路的总电压u（即ua）为：
u = uC + um= Ucmcosω0t + UmmcosΩt
代入式GS0901可得：
io = a0＋a1（Ucmcosω0t+ UmmcosΩt）+a2（Ucmcosω0t+UmmcosΩt）2 GS0902
将GS0902式展开，可得： 3
显然，当ω0 >>Ω 时，只有ω0 及ω0±Ω这三种频率的信号才能在固有频率为ω0的LC并联谐振回路上产生较大的压降，于是LC回路两端的电压为：
式中Z0表示谐振回路的谐振阻抗。利用三角函数关系式不难将式GS0904变换为：
式GS0905就是已调波的数学表达式它表明已调波的振幅为 ，是按调制波
的特点而变化的，已调波的重复频率等于载波频率ω0，ma称为调幅系数，又叫调幅度。由式GS0907可知，它与调制电压的幅度成正比，是一个反映调 4 幅程度的量。其值由图Z0903所示的调幅波的波形图可以求出：
1 摘要
单边带调制由于占用更窄的频带和更高的频带利用率，在通信系统中得到更广泛的应用，本文简单介绍了相移法实现单边带调制以及同步检波电路原理及设计方法，并以multisim为工具，对调制解调解调系统进行仿真，同时对仿真结果进行分析。学会设计电路，进一步掌握所学单元电路及在基础培养自己分析、应用其他单元电路的能力。
关键字：单边带；调制；解调；Multisim；仿真
2 一、调制与解调的概述 ..................................... 3
二、SSB信号的产生及过程分析 .............................. 3
1、SSB信号的产生 ............................................................................................... 3
（1）滤波法产生单边带信号 .............................................................................................. 3
（2）相移法产生单边带信号 .............................................................................................. 4
2、相移法产生单边带信号的过程分析 ............................................................... 5
（1）移相电路 ...................................................................................................................... 5
单边带通信原理(一)
单边带通信原理解析
什么是单边带通信？
• 单边带通信（Single Sideband, SSB）是一种调制技术，用于在无线电通信中传输语音或数据。
• 它通过去除载波信号中的一个侧带，从而提高信号传输效率。
传统AM调制技术存在的问题
• 传统的调频调制（Amplitude Modulation, AM）使用载波信号进行调制，产生两个对称的侧带。这意味着占用了更多的频带。
• AM信号的传输效率低，不适用于频谱资源有限的无线电通信环境。
单边带通信的原理
• 单边带调制（Single Sideband Modulation, SSB）是通过去除一个侧带，从而减小信号的带宽，提高效率。
• 单边带调制将信号分成上下两个部分，其中一个部分是原信号的镜像，并进行抑制。
• 部分切除的侧带能够通过解调器进行恢复，从而还原原始信号。 单边带通信的优势
• 单边带通信在保持较高信噪比的同时，减小了信号带宽，提高了频谱利用率。
• 由于信号带宽减小，相应的传输功率也减小，从而节省了能源消耗。
• 单边带通信能够适应复杂的无线电传输环境，如长距离传输和多径传播等。
单边带通信的应用领域
• 单边带通信广泛应用于语音和数据传输，特别适用于短波广播和无线电电视等领域。
• 在军事通信中，单边带通信被用于保密通信，减小了信号的拦截和干扰。
• 在无线电天文学中，单边带通信用于接收和分析远距离星系的微弱信号。
总结
• 单边带通信是一种通过去除一个侧带来减小信号带宽，提高信号传输效率的调制技术。
• 它具有节省频谱资源、提高能源利用率、适应复杂环境等优势。
• 单边带通信广泛应用于语音和数据传输的各个领域。 通过上述解析，我们可以看出单边带通信作为一种高效的无线电调制技术，对于提高通信效率和节省资源具有重要意义。在未来的无线通信领域，单边带通信将继续发挥重要的作用。
单边带通信的实现
• 实现单边带通信的关键是调制和解调。调制时，将原始信号与载波信号进行乘法运算，得到被调制的信号。
什么是单边带信号
单边带的英语说法是：SingleSideBand，缩写为SSB。要说明
什么是单边带就要先说说什么是频谱。频谱是频率谱密度的简称。它
将对信号的研究从时域引申到频域，从而带来更直观的认识。一个规
则的非正弦信号，不论是周期性的还是非周期性的，都可以分解为一

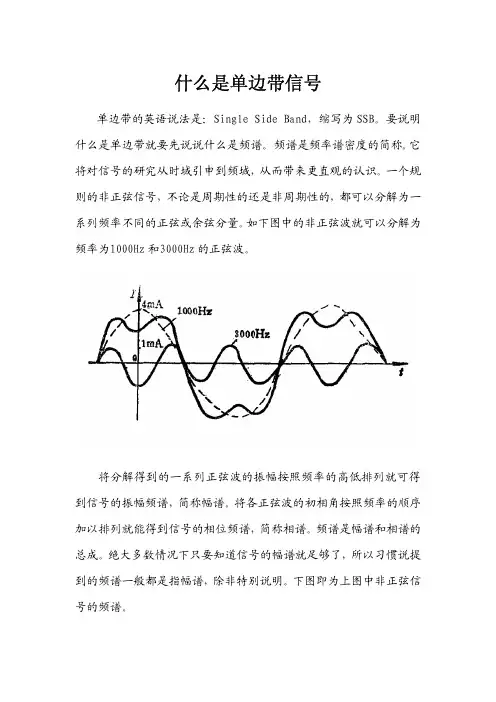

系列频率不同的正弦或余弦分量。如下图中的非正弦波就可以分解为
频率为1000Hz和3000Hz的正弦波。
将分解得到的一系列正弦波的振幅按照频率的高低排列就可得
到信号的振幅频谱，简称幅谱。将各正弦波的初相角按照频率的顺序
加以排列就能得到信号的相位频谱，简称相谱。频谱是幅谱和相谱的
总成。绝大多数情况下只要知道信号的幅谱就足够了，所以习惯说提
到的频谱一般都是指幅谱，除非特别说明。下图即为上图中非正弦信
号的频谱。
单边带信号从本质上来说也是一种调幅信号，它出自于调幅又区
别于调幅。调幅波是一个载波幅度跟随调制音频幅度变化而变化的调
制方式。只有清楚的知道调幅波的频谱特征才能准确的掌握单边带。
如下图，1KHz的调制信号对10MHz的载波信号进行调制，将得到一个
调幅信号（AM）。
对这个调幅信号进行分解将得到如下的频谱。频率低于载波频率
的谱线为下边带（LSB），频率高于载波频率的谱线为上边带（USB）
上面的情况跟等幅报（CW）的情况几乎一样，,因为可以认为CW
的"音频信号"是1khz单音频信号。但是，大多数的单边带电台都要
发送语音信号，情况就要比上面的单频率调制的情况复杂些。单边带
电台一般要传送300到3000赫兹的音频信号。如果载波信号仍然是
10MHz，那么携带这样语音信号的调幅信号的频谱就如下图所示。由于调幅波要发射出去3个频率分量(载波,上边带,下边带),而
且不携带有用信息(音频)的载波在发射功率中又占了大部分功率份
额.所以调幅波对电力的利用效率是比较低的.在调幅波频谱中的上
下两个边带都含有相同的信息,而且载波并不含有有用信息。那么,
只传送一个边带也就可以完成信息的传送,为了提高发射功率的效率,
