离心泵的汽蚀余量

泵的必需汽蚀余量

一、简介

泵在工作时液体在叶轮的进口处因一定真空压力下会产生汽体，汽化的气泡在液体质点的撞击运动下，对叶轮等金属表面产生剥蚀，从而破坏叶轮等金属，此时真空压力叫汽化压力，汽蚀余量是指液体从泵吸入口至压力最低K点的压力降。单位用米标注，用（NPSH）r。

二、标准

吸程=标准大气压（10.33米）-汽蚀余量-安全量（0.5米）

标准大气压能压管路真空高度10.33米。

三、汽蚀现象

1、汽蚀溃灭

液体在一定温度下，降低压力至该温度下的汽化压力时，液体便产生汽泡。把这种产生气泡的现象称为汽蚀。汽蚀时产生的气泡，流动到高压处时，其体积减小以致破灭。这种由于压力上升气泡消失在液体中的现象称为汽蚀溃灭。

泵在运转中，若其过流部分的局部区域（通常是叶轮叶片进口稍后的某处）因为某种原因，抽送液体的绝对压力降低到当时温度下的液体汽化压力时，液体便在该处开始汽化，产生大量蒸汽，形成气泡，当含有大量气泡的液体向前经叶轮内的高压区时，气泡周围的高压液体致使气泡急剧地缩小以至破裂。在气泡凝结破裂的同时，液体质点以很高的速度填充空穴，在此瞬间产生很强烈的水击作用，并以很高的冲击频率打击金属表面，冲击应力可达几百至几千个大气压，冲击频率可达每秒几万次，严重时会将壁厚击穿。 在水泵中产生气泡和气泡破裂使过流部件遭受到破坏的过程就是水泵中的汽蚀过程。水泵产生汽蚀后除了对过流部件会产生破坏作用以外，还会产生噪声和振动，并导致泵的性能下降，严重时会使泵中液体中断，不能正常工作。

2、汽蚀余量

指泵入口处液体所具有的总水头与液体汽化时的压力头之差，单位用米（水柱）标注，用（NPSH）表示，具体分为如下几类：

NPSHa——装置汽蚀余量又叫有效汽蚀余量，越大越不易汽蚀；

NPSHr——泵汽蚀余量，又叫必需的汽蚀余量或泵进口动压降，越小抗汽蚀性能越好；

NPSHc——临界汽蚀余量，是指对应泵性能下降一定值的汽蚀余量；

第 1 页 共 2 页 离心泵的气蚀余量

（最新版）

目录

1.离心泵气蚀余量的定义

2.气蚀余量的重要性

3.气蚀余量的计算方法

4.气蚀余量的应用和影响因素

5.离心泵气蚀余量的注意事项

正文

一、离心泵气蚀余量的定义

离心泵气蚀余量是指离心泵在运行过程中，泵入口处液体所具有的总水头高出液体汽化压力的部分。它也被称为净正吸上水头，用 npsh（net

positive suction head）表示，国内用 h 表示。气蚀余量是衡量离心泵抗汽蚀能力的重要参数，能够有效地防止泵的汽蚀现象。

二、气蚀余量的重要性

气蚀余量对于离心泵的运行至关重要。如果气蚀余量不足，液体在泵入口处就会发生汽蚀，导致泵性能下降，噪音增大，严重时可能损坏泵。因此，保持足够的气蚀余量是确保离心泵正常运行的关键。

三、气蚀余量的计算方法

气蚀余量的计算方法通常根据泵的吸入压力、操作温度、介质密度等因素来确定。常见的计算公式为：

h = (p - ρgh) / (ρ - ρ汽)

其中，h 为气蚀余量，p 为泵入口处的绝对压力，ρ为液体密度，g 为重力加速度，h 为液体汽化压力。 第 2 页 共 2 页 四、气蚀余量的应用和影响因素

气蚀余量在离心泵选型、设计和运行过程中具有重要作用。在选型时，需要根据输送介质的特性和泵的工况条件，选择具有合适气蚀余量的泵。在设计时，需要根据泵的工作条件，合理确定泵的结构和参数，以保证足够的气蚀余量。在运行过程中，需要根据泵的实际工况，调整泵的运行参数，确保气蚀余量满足要求。

气蚀余量的影响因素主要有：液体的物理性质（如密度、粘度、汽化压力等）、泵的结构和参数（如叶轮形式、叶片数、泵转速等）、泵的运行条件（如吸入压力、流量、温度等）等。

五、离心泵气蚀余量的注意事项

为确保离心泵的正常运行，应注意以下几点：

1.选择合适的泵：在选型时，应根据输送介质的特性和泵的工况条件，选择具有合适气蚀余量的泵。

解析离心水泵的吸程(吸上真空度)以及汽蚀余量

任何离心水泵都有吸程和汽蚀余量一说，吸程即吸上真空度，也就是水泵的吸力能把多少米深的水吸上来；汽蚀余量是泵必不可少的问题，目前一直在研究，但是不能解决水泵汽蚀的发生。这二个问题是必然存在的，就在存在的影响的深浅。

离心水泵的吸程(允许吸上真空高度)(Hs)及汽蚀(Hsv)是两个从不同角度来反映水泵吸水性能好坏的特性参数。

离心水泵的吸程(允许吸上真空高度)(Hs)是指离心S水泵在标准状况下（即水温为20°c、压力为1.1013x105pa)运转时，水泵所允许的最大吸上真空高度，单位为m。水泵厂家一般用Hs来反映离心泵和混流泵的吸水性能。

离心水泵汽蚀余量（Hsv)是指水泵进口处，单位质量液体所具有超过饱和蒸汽压力的富余能量头，单位为m，水泵厂一般用Hsv来反映轴流泵、热水循环泵等的吸水性能，离心泵汽蚀余量在水泵样本中也有以Δh来表示的。

从上述性能参数表之间的关系，水泵厂通常用特性曲线来表示。在水泵样本中，除了对该型号泵的构造、尺寸作出说明以外，更主要的是提供了一套表示各性能参数之间相互关系的特性曲线，使用户能全面地了解该泵的性能。

所以，对于懂水泵的人来说，他可以凭借水泵的性能曲线图来确定水泵的性能好坏，这样就能更好的选择合适合理的水泵来运用在某一种工况中。

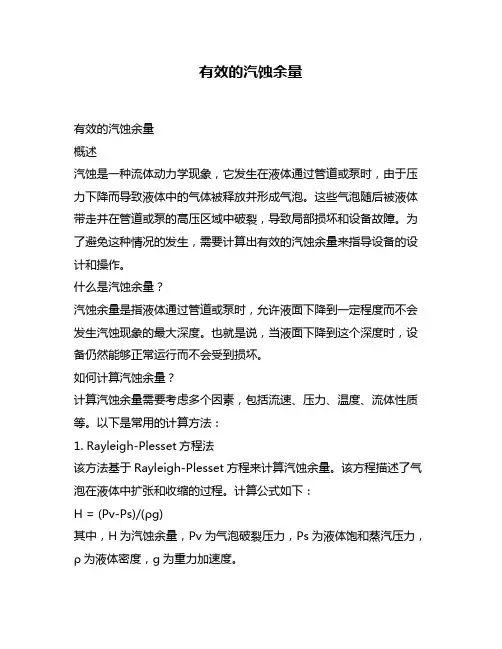

有效的汽蚀余量

有效的汽蚀余量

概述

汽蚀是一种流体动力学现象，它发生在液体通过管道或泵时，由于压力下降而导致液体中的气体被释放并形成气泡。这些气泡随后被液体带走并在管道或泵的高压区域中破裂，导致局部损坏和设备故障。为了避免这种情况的发生，需要计算出有效的汽蚀余量来指导设备的设计和操作。

什么是汽蚀余量？

汽蚀余量是指液体通过管道或泵时，允许液面下降到一定程度而不会发生汽蚀现象的最大深度。也就是说，当液面下降到这个深度时，设备仍然能够正常运行而不会受到损坏。

如何计算汽蚀余量？

计算汽蚀余量需要考虑多个因素，包括流速、压力、温度、流体性质等。以下是常用的计算方法：

1. Rayleigh-Plesset方程法

该方法基于Rayleigh-Plesset方程来计算汽蚀余量。该方程描述了气泡在液体中扩张和收缩的过程。计算公式如下：

H = (Pv-Ps)/(ρg)

其中，H为汽蚀余量，Pv为气泡破裂压力，Ps为液体饱和蒸汽压力，ρ为液体密度，g为重力加速度。 2. 阿基米德原理法

该方法基于阿基米德原理来计算汽蚀余量。计算公式如下：

H = (Pv-Ps)/(ρg) + L

其中，L为设备内部的垂直高度。

3. 经验公式法

该方法基于经验公式来计算汽蚀余量。不同的行业和设备可能会使用不同的经验公式。以下是一些常用的经验公式：

（1）管道汽蚀余量计算公式：

H = 0.2D

其中，D为管道内径。

（2）离心泵汽蚀余量计算公式：

H = 0.5(NPSHr-NPSHa)

其中，NPSHr为泵的正常吸入净正头，NPSHa为系统中实际可用净正头。

如何提高汽蚀余量？

提高汽蚀余量可以通过以下方法实现：

1. 降低流速

流速越高，液体中产生气泡的可能性就越大。在设计和操作设备时，应尽可能降低流速。

2. 增加压力

压力越高，液体中产生气泡的可能性就越小。在设计和操作设备时，应尽可能增加压力。

3. 控制温度 温度对液体的密度和饱和蒸汽压力有很大影响。在设计和操作设备时，应控制温度以使液体处于最佳状态。
