PLC在电气设备自动控制系统中的设计与应用

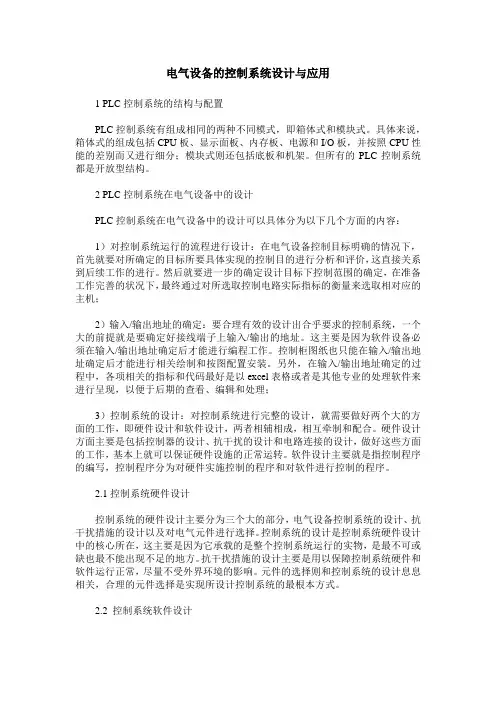

电气设备的控制系统设计与应用

1 PLC控制系统的结构与配置

PLC控制系统有组成相同的两种不同模式，即箱体式和模块式。具体来说，箱体式的组成包括CPU板、显示面板、内存板、电源和I/O板，并按照CPU性能的差别而又进行细分；模块式则还包括底板和机架。但所有的PLC控制系统都是开放型结构。

2 PLC控制系统在电气设备中的设计

PLC控制系统在电气设备中的设计可以具体分为以下几个方面的内容：

1）对控制系统运行的流程进行设计：在电气设备控制目标明确的情况下，首先就要对所确定的目标所要具体实现的控制目的进行分析和评价，这直接关系到后续工作的进行。然后就要进一步的确定设计目标下控制范围的确定，在准备工作完善的状况下，最终通过对所选取控制电路实际指标的衡量来选取相对应的主机；

2）输入/输出地址的确定：要合理有效的设计出合乎要求的控制系统，一个大的前提就是要确定好接线端子上输入/输出的地址。这主要是因为软件设备必须在输入/输出地址确定后才能进行编程工作。控制柜图纸也只能在输入/输出地址确定后才能进行相关绘制和按图配置安装。另外，在输入/输出地址确定的过程中，各项相关的指标和代码最好是以excel表格或者是其他专业的处理软件来进行呈现，以便于后期的查看、编辑和处理；

3）控制系统的设计：对控制系统进行完整的设计，就需要做好两个大的方面的工作，即硬件设计和软件设计，两者相辅相成，相互牵制和配合。硬件设计方面主要是包括控制器的设计、抗干扰的设计和电路连接的设计，做好这些方面的工作，基本上就可以保证硬件设施的正常运转。软件设计主要就是指控制程序的编写，控制程序分为对硬件实施控制的程序和对软件进行控制的程序。

2.1控制系统硬件设计

控制系统的硬件设计主要分为三个大的部分，电气设备控制系统的设计、抗干扰措施的设计以及对电气元件进行选择。控制系统的设计是控制系统硬件设计中的核心所在，这主要是因为它承载的是整个控制系统运行的实物，是最不可或缺也最不能出现不足的地方。抗干扰措施的设计主要是用以保障控制系统硬件和软件运行正常，尽量不受外界环境的影响。元件的选择则和控制系统的设计息息相关，合理的元件选择是实现所设计控制系统的最根本方式。

PLC技术在电气设备自动化控制中的应用

引言：本文首先阐述了电气设备自动化控制对现代工业发展的重要性，详细论述了基于plc技术的电气设备自动化产品具有更高的可靠性，稳定性，与传统的模拟自动化控制系统相比，这种系统较大程度地降低了系统的成本，提高了系统的功率密度。采用plc的电气自动化技术较大程度地提高了电气设备运行的可靠性与稳定性，更加智能化，减少了较多的操作过程，节约了劳动力成本，提高了劳动生产率，这就为plc 在电气设备自动化控制系统的应用越来越广泛。

1、加强电气设备自动化控制的重要性

电力电器系统设备自动化控制策略，目的是提高电力电器设备的电能利用效率，就是经过自动化的控制方法和利用相关的数字芯（单片机mcu、数字信号处理芯片dsp、可编程控制器plc等）来实现电器设备的自动化控制策略，最终实现电力电器系统的自动化生产[1]。电力电器自动化生产系统的主要动力电器为各种电动机，电气系统是能量传递过程中的控制对象，控制系统设计和利用各种控制芯片来实现是系统的主要部分[2]。

近年来因为现场总线技术，高速计算机系统、通信系统与控制策略的快速发展和深入的研究，可编程控制器（plc）应运而生，并迅速成为电气设备自动化控制技术研究的重点[3]。与生产实际的电气设备系统相结合应用plc，并研究其实现控制算法已是急需

解决的工程技术问题。本文将针对采用plc应用在电气设备自动化控制技术分析和探讨。

2、电气设备自动化中的plc

由于plc 性能的不断优化，现代性能最优的plc几乎完全可以完成几乎所有的电气设备自动化控制任务。在大多数实际应用中，plc 完全可以完成计算机作主控器来实现较为复杂的电气设备控制策略。目前plc包括两种：一是箱体式，二是模块式，其实这两种plc的构造原理几乎完全相同。其中箱体式plc主要包括一个cpu、i/o、内存块、电源等部件组成。可以根据cpu 的性能特点来分类，且可以根据i/0的点数对plc进行分类。模块式plc主要包括，cpu，内存，电源，i/o等部分组成。无论plc是怎么样的类型、结构，一般都是开放型结构，这种i/o端口的作用可以根据客户的实现要求进行扩展和合并，组成新的控制器[3]。

PLC技术在电气工程自动化控制中的应用

摘要：PLC技术具有高可靠性、灵活性、可编程性以及可扩展性的特点，逐渐取代了传统的继电器控制系统，成为了自动化领域的主流控制技术。在电气工程自动化控制中，PLC技术的应用范围广泛，不断推动着工业控制系统的发展与创新。

关键词：PLC技术；电气工程；自动化控制应用

引言

PLC技术是一种专门为工业环境设计的数字电子设备，通过编程实现对各种机械或电子系统的控制。在电气工程自动化控制中，PLC技术可以实现开关量的控制、模拟量的处理、数学运算等功能，帮助企业实现更高效、精准的生产过程控制，推动电气工程自动化控制领域的持续发展。

1 PLC技术的原理概述

PLC（可编程逻辑控制器）是一种专用的计算机控制系统，它通过编写程序实现对各种工业过程的自动控制。PLC系统由CPU（中央处理器）、存储器、输入模块、输出模块以及通信模块等组成。输入模块接收来自传感器、按钮、开关等设备的信号，并将信号转换成数字信号。这些输入信号包括触发信号、状态信号或指令信号等。CPU根据程序控制代码，对输入信号进行处理和判断，并执行相应的逻辑操作。CPU是PLC系统的核心部件，负责处理数据和控制信号。存储器用于保存程序控制代码、数据以及结果。它可以分为程序存储器和数据存储器两部分。输出模块接收CPU处理后的信号，并将数字信号转换成相应的物理信号，控制执行器、继电器、电机等设备的运行。通信模块负责与其他外部设备进行数据交换和通信，例如连接人机界面、上位机以及其他PLC系统等。PLC系统工作时，根据预设的程序控制逻辑，CPU定期扫描输入信号，读取状态并处理，根据程序的逻辑运算结果，控制输出模块产生相应的输出信号。

2 PLC技术在电气工程自动化控制当中的应用研究

2.1PLC在控制开关当中的应用

在生产线上，有多个设备需要按照特定的顺序和时间进行启动和停止。PLC可以通过输入模块接收传感器信号，监测相关设备的状态，并根据预设的程序逻辑，控制输出模块对各个设备进行启停控制。这样可以实现整个生产线的自动化运行。在建筑物或工业场所，常常需要对照明灯具进行控制。PLC可以通过输入模块接收光感、时间等信号，根据预设的配置和程序逻辑，控制输出模块对照明灯具进行开关、调光等控制操作。这样可以实现智能化的照明管理，提高能源利用效率。在温度控制领域，例如冷库、温室等环境，常常需要对温度进行精确的控制。PLC可以通过输入模块接收温度传感器的信号，根据预设的控制算法和温度范围，控制输出模块控制加热器、冷却器等设备的运行，达到温度控制的目的。在工业生产过程中，常常需要对液位、压力、流量等参数进行控制。PLC可以通过输入模块接收传感器信号，根据预设的程序逻辑，控制输出模块对执行机构（如阀门、泵等）进行控制，实现对液位、压力、流量等参数的稳定控制和调节。

PLC技术在电气工程及其自动化控制中的运用

摘要：随着社会经济发展速度不断加快，电气工程逐渐趋向于自动化方向发展。为从根本上保障电气工程内部设施安全稳定运行，需要配合使用更为先进的PLC技术，不断优化电气工程自动化控制流程。通过将PLC装置作为微处理器，配合使用计算机及继电器技术，可以极大程度上拓展电气工程自动化控制范围，使电气工程自动化控制水平能够得到根本上保障。

关键词：PLC技术；电气工程；自动化；控制运用

1 PLC技术概念

PLC技术又被称之为可编程逻辑控制器，是专门为工业环境下设计出的数字运算操作电子系统。PLC控制器内部设置了可编程储存装置，用于储存逻辑运算、顺序控制、定时、算术运算等操作指令。可编程逻辑控制器内部具有的微处理器主要被应用于自动化控制数学运算控制器中，可以将控制指令随时载入并执行。可编程逻辑控制器内部包括CPU、指令及数据内存、电源、数字模拟转换等功能模块，可满足逻辑控制、时序控制、模拟控制等要求。

2 PLC的特点

（1）PLC技术十分实用。PLC技术可以针对工程实际需要，将其与电力控制系统进行个性化的结合，运用现代计算机技术对组合结果进行综合分析，确保它能够满足工程的全部要求。（2）PLC的体积较小，因此它具备便携性的特点。PLC技术的运用范围十分广泛，为了保证各个领域的技术人员都能快速掌握它的使用方法，设计者将它的编程语言设计得十分简单。（3）PLC技术具有抗干扰性。PLC技术所使用到的编码控制器具有较强的抗干扰能力，因此它能够在复杂的工业环境下满足电气自动化的控制要求。使用PLC技术的过程中，工作人员只需要输入简单的输出输入码，并且编译环节单一，因此利用PLC技术不会由于转化过程复杂造成编码错乱的问题。

3 PLC技术在电气工程及其自动化控制中的应用分析

3.1进行顺序控制

在单一环境中，PLC技术可用于电气工程项目。作为一种顺序控制装置，它还涉及对发电厂的自动控制。在实际发电活动中，形成相应的炉渣和粉煤灰。这种方法可以将两者分开，并提供顺序检查的实际效果的完整表示，从而确保自动检查的特定级别和效果。因此，在企业的实际发展过程中，要充分应用PLC技术进行顺序控制，保证其充分运行，有效提高自动控制水平。这一技术的实际应用主要表现在3个领域：确保远程控制的正常运行、有效利用核心层和现场推广。通过这3个方面的实际应用，我们对自动控制的质量和效率产生了重大影响。因此，在正常实施过程中，必须合理优化这3个方面，以确保连续控制的效率和质量，促进电气工程项目的正常运行，并确保其可靠性和稳定性。
