火电工程施工质量验评表格—工程启动试运及验收背景火电工程建设旨在满足人们对于电能的不断增长需求，同时也是应对能源危机的重要措施之一。
在火电工程建设中，施工质量的验评是确保工程质量高标准、完成进度快、安全生产的重要手段之一。
在工程启动试运及验收过程中，审核施工质量非常重要，需要建立科学化系统的验评表格来对施工过程中及完工后的项目评价记录，以此来提高工程质量。
目的本文档旨在制定一份火电工程施工质量验评表格，用于对火电工程建设过程中的施工质量进行统一评估，并提高工程施工的质量。
验评表格内容验评表格主要包括三个部分，分别是：1. 施工质量验收标准施工质量验收标准是确定工程质量及完成标准的依据，具体评估内容如下：1.1 火电厂建设标准、行业标准等是否齐全，是否符合国家要求；1.2 施工过程中所采用的施工工艺、管道布局等是否符合设计规定；1.3 施工过程中施工机具、设备是否配备齐全、合理、安全，是否保养维护良好；1.4 施工过程中是否制定施工规划，是否按照施工规划进行施工；1.5 火电工程施工过程中的各项记录（如工程记录、材料记录、质量检查记录）是否完整、规范、统一管理；1.6 工程施工完工后，是否达到功能要求和设计要求。
2. 施工质量验评项施工质量验评项主要包括两个部分，第一部分是施工工序流程的验评，第二部分是工程完工的验评。
2.1 施工工序流程的验评工序名称重点评估项土方开挖土方开挖是否符合规划要求基础施工基础施工是否符合设计规定机体安装机体安装是否符合施工图纸要求输送设备安装输送设备安装是否符合设计及质量要求燃烧系统安装燃烧系统安装是否符合施工图纸和质量要求发电机组安装发电机组安装是否符合规划和施工图纸要求综合验收工艺流程能否实现接口关系检测，能否维持运行、操作和维护2.2 工程完工的验评完工验评项评估标准设备拆除无影响因素，设备拆除完结等离子消毒满足国家标准，水质符合标准预验收故障率是否趋势下降，操作人员能否协调运行机组碳排放检测满足建设标准，达到国家标准3. 验评结果记录验评记录需详细记录评估结果和发现的问题，具体评估内容如下：3.1 验评结果记录评估指标评估分数记录土方开挖80 合格基础施工75 不合格，需重新施工………3.2 发现的问题在验评表格中，记录发现的问题是为了及时纠正工程中存在的问题，具体内容如下：•基础施工不符合设计规定，需重新施工；•机体安装使用的材料不符合要求，需更换；•输送设备安装存在漏水问题，需及时排查；•…通过制定科学的验评表格，不仅可以对工程的施工质量进行评估，还可以反馈工程建设中存在的问题。
关于评定表格填写的说明一、检验批表式及字体说明所有的表式的表头字体为三号宋体（检验批项目名称加粗），表格内实测数据为六号宋体，其它所有字体为小五号宋体。
表内检查项目涉及强制性条文的内容，均采用宋体加粗突现，以示提醒和强调。
表格外框线粗为1.5磅，其余线条均为0.5磅。
页边距为：上2.0cm，下2.0cm，左2.5cm，右1.5 cm。
二、检验批质量验收记录（一）表的名称及编号检验批由监理单位监理工程师组织进行验收。
表的名称应在制订专用表格时就印好，前边印上分项工程的名称，如“混凝土原材料及配合比设计检验批质量验收记录”。
表的名称下边注上引用的质量验收标准表的编号，如表5.10.7（左对齐）。
具体工程应根据不同工程的内容和特点，划分本单位工程的“质量验评范围”，检验批表的编号包括机组编号、专业代号、系统序号、单位工程、子单位工程、分部工程、子分部工程、分项工程、检验批的代码及同一分项工程中检验批检查序列号，统一为22位数的数字编号，写在表的左上角工程编号处（左对齐）。
机组、专业、系统、单位、子单位、分部、子分部、分项工程、检验批编号规则为：□□-□□-□□-□□□-□□-□□-□□-□□-□□-□□□检验批序列号检验批编号分项工程序号子分部工程序号分部工程序号子单位工程序号单位工程序号系统序号专业代号（土建）机组编号对具体单位工程，如设立了子单位或子分部工程，则根据设立编号确定检验批中相应子单位或子分部工程代码；如未设立子单位或子分部工程，则在检验批编号中，相应代码均为“00”。
如第14个单位工程“烟囱”，第3个分部工程“筒壁工程”，第1个分项工程“筒壁混凝土”，其第3个检验批“钢筋连接及安装”首次检查，检验批表的编号为00-TJ-01-014-00-03-00-01-03-001。
如1号机组第1个单位工程“主厂房地下结构”，第1子个单位工程“汽机间地下结构”，第3个分部工程“基础工程”，第1个子分部工程“外侧柱基础工程”，第2个分项工程“钢筋”，其第2个检验批“钢筋安装”第二次检查，检验批表的编号为01-TJ-01-001-01-03-01-02-02-002。
4011质量验收及评定范围表4.0.1 质量验收及评定范围要紧包含四部分内容：工程编号；质量检验项目的划分；验收单位；各分项工程检验批质量验收标准的套用。
表4.0.1-1及表4.0.1-2为火力发电厂土建工程质量验收及评定范围的基本模式。
4.0.2 火力发电厂土建工程质量验收应划分为单位（子单位）工程、分部（子分部）工程、分项工程与检验批。
火力发电厂土建工程质量评定仅对单位工程进行。
4.0.3 单位工程项目划分的原则：基本按具有独立生产（使用）功能或者独立施工条件的建筑物或者构筑物进行划分。
建筑规模较大的单位工程，可根据工程建设使用或者交付安装的需要，将其具有独立使用功能或者独立施工条件的部分分为一个子单位工程。
4.0.4 分部工程项目划分的原则：基本按建筑物或者构筑物工程的部位划分，同时兼顾专业性质；当分部工程较大或者较复杂时，可按材料种类、施工特点、施工程序、专业系统及类别等划分为若干子分部工程。
附属工程或者非生产建筑单位工程参照表4.0.1-2的原则划分。
4.0.5 分项工程划分的原则：建筑物或者构筑物工程基本按要紧工种或者材料、施工工艺、设备类别等工程划分；建筑设备安装工程通常按用途、种类及设备组别等划分；分项工程可由一个或者若干检验批构成。
4.0.6 检验批的划分原则：按同一的生产条件或者工艺、工序阶段或者按规定的方式汇总，由一定数量样本构成的检验体，可根据施工及质量操纵与专业验收需要按楼层、施工区段、变形缝等进行划分。
4.0.7 木结构与智能建筑工程及水消防工程外的特殊消防工程，在工程实际使用时，应根据国家有关标准规定，按本部分质量验收及评定范围划分的原则增列。
4.0.8 各工程均应按照表4.0.1-1及表4.0.1-2的基本模式，结合工程具体情况，制定工程项目的质量验收及评定范围。
质量验收及评定范围表可由承建工程的施工单位编制，监理单位审查，建设单位确认。
质量验收及评定范围表表4.0.1-1质量验收及评定范围表表4.0.1-1 续30表4.0.1-1 续36质量验收及评定范围表质量验收及评定范围表质量验收及评定范围表。

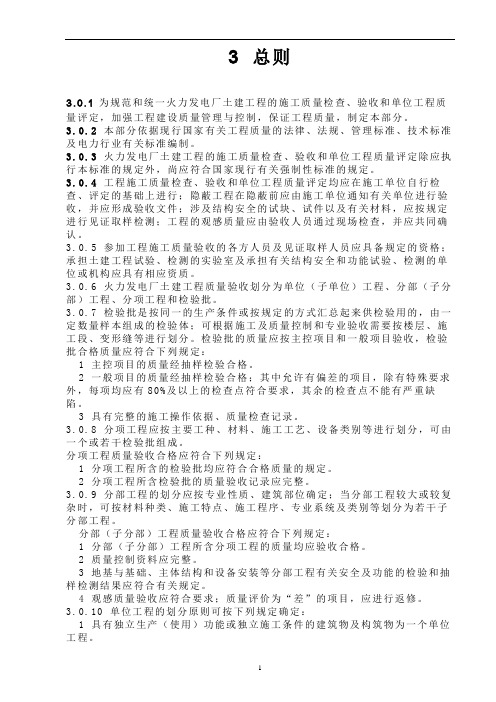

3 总则3.0.1为规范和统一火力发电厂土建工程的施工质量检查、验收和单位工程质量评定，加强工程建设质量管理与控制，保证工程质量，制定本部分。
3.0.2本部分依据现行国家有关工程质量的法律、法规、管理标准、技术标准及电力行业有关标准编制。
3.0.3火力发电厂土建工程的施工质量检查、验收和单位工程质量评定除应执行本标准的规定外，尚应符合国家现行有关强制性标准的规定。
3.0.4工程施工质量检查、验收和单位工程质量评定均应在施工单位自行检查、评定的基础上进行；隐蔽工程在隐蔽前应由施工单位通知有关单位进行验收，并应形成验收文件；涉及结构安全的试块、试件以及有关材料，应按规定进行见证取样检测；工程的观感质量应由验收人员通过现场检查，并应共同确认。
3.0.5 参加工程施工质量验收的各方人员及见证取样人员应具备规定的资格；承担土建工程试验、检测的实验室及承担有关结构安全和功能试验、检测的单位或机构应具有相应资质。
3.0.6 火力发电厂土建工程质量验收划分为单位（子单位）工程、分部（子分部）工程、分项工程和检验批。
3.0.7 检验批是按同一的生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检验体；可根据施工及质量控制和专业验收需要按楼层、施工段、变形缝等进行划分。
检验批的质量应按主控项目和一般项目验收，检验批合格质量应符合下列规定：1 主控项目的质量经抽样检验合格。
2 一般项目的质量经抽样检验合格；其中允许有偏差的项目，除有特殊要求外，每项均应有80%及以上的检查点符合要求，其余的检查点不能有严重缺陷。
3 具有完整的施工操作依据、质量检查记录。
3.0.8 分项工程应按主要工种、材料、施工工艺、设备类别等进行划分，可由一个或若干检验批组成。
分项工程质量验收合格应符合下列规定：1 分项工程所含的检验批均应符合合格质量的规定。
2 分项工程所含检验批的质量验收记录应完整。
3.0.9 分部工程的划分应按专业性质、建筑部位确定；当分部工程较大或较复杂时，可按材料种类、施工特点、施工程序、专业系统及类别等划分为若干子分部工程。
DL_T5210。
7_2010电力建设施工质量验收及评价规程ICS27。
100F20备案号:J1066—2010中华人民共和国电力行业标准 P DL/T5210.7—2010火电施工质量检验及评定标准第7部分：焊接2010—05-24发布 2010—10—01实施国家能源局发布1目次前言........................................................................II 1 范围........................................................................1 2 规范性引用文件.........................................................2 3 术语定义..................................................................3 4 一般规定..................................................................4 5 焊接工程分类及质量验评等级标准.................................8 6 焊接工程质量验评具备的条件.......................................19 7 焊接工程质量验评项目及程序.......................................20 8 焊接工程质量验收准则及等级评定 (26)2前言DL/T5210《电力建设施工质量验收及评价规程》共8个部分: ——DL/T5210。
1 第1部分：土建工程——DL/T5210.2 第2部分:锅炉机组——DL/T5210.3 第3部分：汽轮发电机组——DL/T5210。
发电工程质量检验及评定范围表1. 引言该范围表是为了确保发电工程质量的检验和评定。
通过明确的范围，可以保障发电工程的施工质量符合相关要求，提高发电工程的安全性、可靠性和可持续性。
2. 质量检验范围序号检验内容评定标准1 地基基础地基承载力满足设计要求，无沉降、倾斜等异常情况，地基材料符合要求2 建筑结构建筑结构材料符合设计要求，结构稳定，无裂缝、渗水等问题3 电气设备设备符合国家标准或相关规范要求，运行稳定，无短路、漏电等问题4 发电机组发电机组运行正常，无异常噪音和振动，发出的电能符合质量要求5 输电线路材料符合要求，无绝缘损坏、接线路头脱落等问题，电压、电流稳定6 自动化控制控制系统运行稳定可靠，操作简便，符合自动化程度设计要求7 防火安全设备、线路的防火措施完备，符合国家标准和相关规范要求8 液压系统系统工作正常，无漏油情况，液压元件无损坏，工作压力稳定9 环境发电过程的废气、废水排放符合环保保护要求，无污染物溢出3. 质量评定范围质量评定描述优发电工程在质量检验范围内的所有内容均符合评定标准，无任何缺陷和问题良大部分内容符合评定标准，少数环节出现轻微不符合要求的情况，但不会影响整体质量合格多数内容符合评定标准，但个别环节存在不符合要求的情况，需要改进不合格多个或全部内容不符合评定标准，需重新进行工程检验和整改4. 质量检验和评定的方法为确保评定结果准确可靠，质量检验和评定应采用以下方法：4.1 检验方法•地基基础：通过地质勘探、静载试验等方法进行检验。
•建筑结构：采用无损检测、质量抽检等方法进行检验。
•电气设备：使用点对点测试、绝缘测试、电流测试等方法进行检验。
•发电机组：进行负载试验、振动测量、噪音测试等方法进行检验。
•输电线路：进行电气测量、绝缘测试、地电阻测试等方法进行检验。
•自动化控制：对控制系统进行功能测试、连通性测试等方法进行检验。
•防火安全：进行设备的防火性能测试、防火设施检查等方法进行检验。
