模电考试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，三极管工作在放大区的条件是（）。
A. 基极电流小于集电极电流B. 发射结正向偏置，集电结反向偏置C. 发射结反向偏置，集电结正向偏置D. 发射结和集电结都反向偏置答案：B2. 理想运算放大器的输入电阻是（）。
A. 有限值B. 零C. 无穷大D. 负无穷大答案：C3. 共发射极放大电路中，输出电压与输入电压相位（）。
A. 相同B. 相反C. 相差90度D. 相差180度答案：B4. 差分放大器的主要优点是（）。
A. 放大差模信号B. 抑制共模信号C. 放大共模信号D. 放大差模信号和抑制共模信号答案：D5. 场效应管的控制量是（）。
A. 漏极电流B. 栅源电压C. 漏源电压D. 栅漏电流答案：B6. 集成运放的输出电压范围主要取决于（）。
A. 电源电压B. 输入信号C. 反馈电阻D. 负载电阻答案：A7. 负反馈可以（）。
A. 增加放大倍数B. 减少非线性失真C. 增加输入电阻D. 减少输出电阻答案：B8. 直流稳压电源中的滤波电路是（）。
A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 带阻滤波器答案：A9. 正弦波振荡器的振荡条件是（）。
A. 相位平衡条件B. 幅度平衡条件C. 相位平衡条件和幅度平衡条件D. 只有幅度平衡条件答案：C10. 调制的目的是（）。
A. 放大信号B. 改变信号的频率C. 使信号便于传输D. 改变信号的相位答案：C二、填空题（每题2分，共20分）1. 在共基极放大电路中，输入阻抗与输出阻抗相比，输入阻抗________输出阻抗。
答案：小2. 理想运算放大器的差模输入电阻为________，共模抑制比为________。
答案：无穷大，无穷大3. 差分放大器的差模电压增益是共模电压增益的________倍。
答案：1+2Rf/R4. 场效应管的漏极电流与栅源电压的关系是________。
答案：非线性5. 负反馈可以提高放大电路的________。
模拟电子技术模拟习题与参考答案一、单选题（共103题，每题1分，共103分）1.NPN型晶体管构成的共射极放大电路的交流输出波形底部出现失真为（）失真。
A、交越B、频率C、截止D、饱和正确答案：D2.放大电路中的输入信号和输出信号的波形总是反相关系。
( )A、正确 ;B、错误正确答案：B3.集成运放的非线性应用存在（）现象。
A、虚断；B、虚断和虚短。
C、虚地；正确答案：A4.集成运放一般分为两个工作区，它们分别是（）。
A、正反馈与负反馈；B、线性与非线性；C、虚断和虚短。
正确答案：B5.晶体三极管的B极是它的( )。
A、基极B、集电极C、发射极D、栅极正确答案：A6.单极型半导体器件是( )。
A、场效应管B、稳压管C、双极型三极管D、二极管正确答案：A7.共集放大电路的特点是 ( )A、只有电流放大而没有电压放大,输出电阻大、输入电阻小B、只有电流放大而没有电压放大,输出电阻小、输入电阻大C、既有电流放大也有电压放大,输出电阻小、输入电阻大D、只有电压放大而没有电流放大,输出电阻小、输入电阻大正确答案：B8.当反馈深度|1+AF|=0时，放大电路（）A、出现深度负反馈B、出现正反馈C、出现负反馈D、出现自激振荡正确答案：D9.稳压二极管的正常工作状态是( )。
A、反向击穿状态B、导通状态C、任意状态D、截止状态正确答案：A10.共模信号和差模信号都是电路传输和放大的有用信号。
( )A、错误B、正确 ;正确答案：A11.二极管只要发生击穿现象，一定会造成二极管的永久性损坏。
（）A、对 :B、错正确答案：B12.晶体三极管超过（）所示极限参数时，必定被损坏。
A、集电极最大允许电流ICM；B、集—射极间反向击穿电压U（BR）CEO；C、集电极最大允许耗散功率PCM；D、管子的电流放大倍数。
正确答案：C13.因为N型半导体的多子是自由电子，所以它带负电。
A、错误B、正确 ;正确答案：A14.理想集成运放的开环放大倍数Au0为( )。

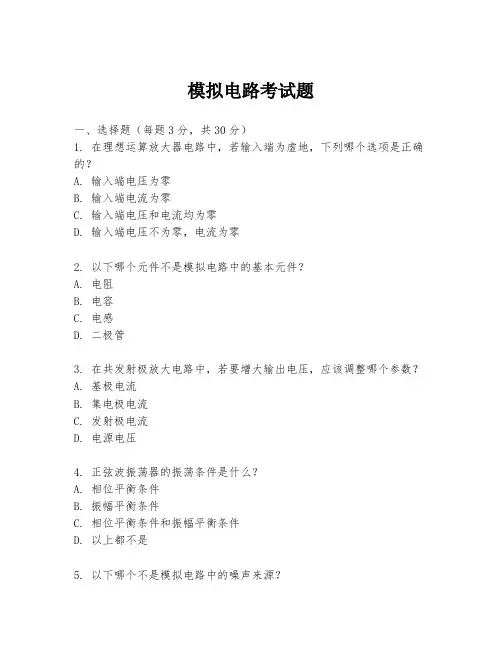

模拟电路考试题一、选择题（每题3分，共30分）1. 在理想运算放大器电路中，若输入端为虚地，下列哪个选项是正确的？A. 输入端电压为零B. 输入端电流为零C. 输入端电压和电流均为零D. 输入端电压不为零，电流为零2. 以下哪个元件不是模拟电路中的基本元件？A. 电阻B. 电容C. 电感D. 二极管3. 在共发射极放大电路中，若要增大输出电压，应该调整哪个参数？A. 基极电流B. 集电极电流C. 发射极电流D. 电源电压4. 正弦波振荡器的振荡条件是什么？A. 相位平衡条件B. 振幅平衡条件C. 相位平衡条件和振幅平衡条件D. 以上都不是5. 以下哪个不是模拟电路中的噪声来源？A. 热噪声B. 闪烁噪声C. 电源噪声D. 数字信号干扰6. 在多级放大电路中，级间耦合方式通常采用哪种？A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合7. 以下哪个不是模拟电路中的反馈类型？A. 正反馈B. 负反馈C. 零反馈D. 混合反馈8. 在模拟电路中，运算放大器的输入偏置电流是指什么？A. 两个输入端电流的差值B. 两个输入端电流的和C. 单个输入端的电流D. 输入端对地的电流9. 以下哪个不是模拟电路中的滤波器类型？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 非线性滤波器10. 在模拟电路中，为了减少失真，通常采取什么措施？A. 增加电源电压B. 增加信号幅度C. 减小电源电压D. 使用负反馈二、填空题（每空2分，共20分）11. 在共基极放大电路中，输出电压与输入电压的相位关系是________。
12. 理想运算放大器的两个重要特性是________和________。
13. 正弦波振荡器的振荡频率由________决定。
14. 在模拟电路中，为了提高电路的稳定性，通常在电路中加入________。
15. 运算放大器的输入偏置电压是指________。
三、简答题（每题10分，共20分）16. 简述模拟电路中负反馈的作用及其对电路性能的影响。
大学模电试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的理想输入电阻是：A. 无穷大B. 零C. 1欧姆D. 1千欧姆2. 以下哪个元件不是模拟电路中常用的元件？A. 电阻B. 电容C. 电感D. 逻辑门3. 模拟信号放大电路中，负反馈的主要作用是：A. 增加增益B. 减小增益C. 增加稳定性D. 减小稳定性4. 运算放大器的输出电压与输入电压的关系是：A. 线性关系B. 非线性关系C. 无关系D. 取决于反馈类型5. 以下哪种耦合方式不适用于模拟电路？A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合6. 模拟电路中的滤波器按照频率响应可以分为：A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 所有以上7. 以下哪个参数不是运算放大器的主要性能指标？A. 增益带宽积B. 电源电压C. 输入偏置电流D. 共模抑制比8. 在模拟电路设计中，通常使用哪种方法来减小噪声？A. 增加电源电压B. 使用低噪声元件C. 增加信号频率D. 减少信号幅度9. 模拟电路中的积分器和微分器分别对应数学中的：A. 微分和积分B. 积分和微分C. 加法和减法D. 乘法和除法10. 模拟电路中的振荡器产生的波形是：A. 正弦波B. 方波C. 三角波D. 所有以上二、填空题（每空1分，共10分）1. 运算放大器的______反馈可以提高电路的稳定性。
2. 在模拟电路中，______电路通常用于信号的放大。
3. 模拟电路中的______元件可以改变电流的方向。
4. 模拟电路中的______元件可以储存电荷。
5. 模拟电路中的______元件可以储存磁能。
6. 运算放大器的______参数表示其对共模信号的抑制能力。
7. 模拟电路中的______滤波器可以允许低频信号通过，而阻止高频信号。
8. 模拟电路中的______滤波器可以允许高频信号通过，而阻止低频信号。
9. 模拟电路中的______滤波器可以允许特定频率范围内的信号通过。

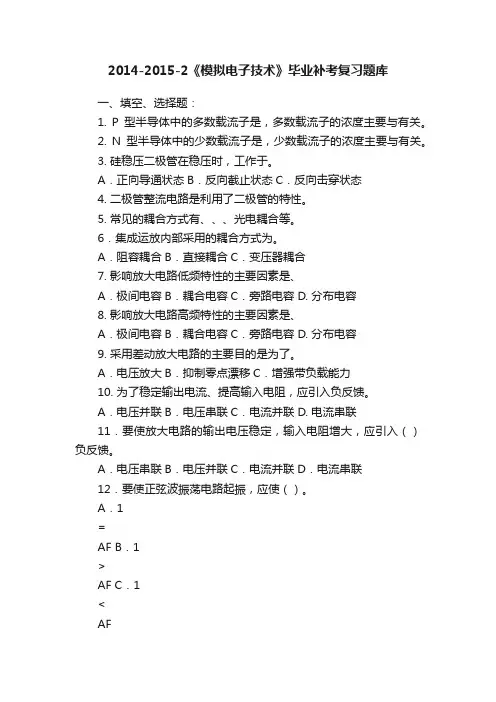

2014-2015-2《模拟电子技术》毕业补考复习题库一、填空、选择题：1. P型半导体中的多数载流子是，多数载流子的浓度主要与有关。
2. N型半导体中的少数载流子是，少数载流子的浓度主要与有关。
3. 硅稳压二极管在稳压时，工作于。
A．正向导通状态B．反向截止状态C．反向击穿状态4. 二极管整流电路是利用了二极管的特性。
5. 常见的耦合方式有、、、光电耦合等。
6．集成运放内部采用的耦合方式为。
A．阻容耦合B．直接耦合C．变压器耦合7. 影响放大电路低频特性的主要因素是、A．极间电容B．耦合电容C．旁路电容 D. 分布电容8. 影响放大电路高频特性的主要因素是、A．极间电容B．耦合电容C．旁路电容 D. 分布电容9. 采用差动放大电路的主要目的是为了。
A．电压放大B．抑制零点漂移C．增强带负载能力10. 为了稳定输出电流、提高输入电阻，应引入负反馈。
A．电压并联B．电压串联C．电流并联 D. 电流串联11．要使放大电路的输出电压稳定，输入电阻增大，应引入（）负反馈。
A．电压串联B．电压并联C．电流并联D．电流串联12．要使正弦波振荡电路起振，应使（）。
A．1=AF B．1>AF C．1<AF13．工作在乙类状态的互补对称功率放大电路会产生（）失真。
A．饱和B．交越C．截止14. 互补对称乙类功放，电源提供的功率A．与信号的大小有关B．与信号的大小无关C．不确定15. 加法电路中，集成运放工作于状态A．非线性B．开环 C. 线性16. 滞回电压比较器中的集成运放工作于状态。
A．线性B．非线性17. 小功率直流稳压电源一般包括变压器、、、四个组成部分。
18．已知单相桥式整流电路的输入电压为2Vu tω=，则输出电压的平均值为。
A．4.5v B．9v C．12v二、分析判断题1. 判电路的交流反馈类型（要求指出反馈支路，标明有关各点瞬时极性）。
本级：级间：2. 判电路的交流反馈类型（要求指出反馈支路，标明有关各点瞬时极性）。

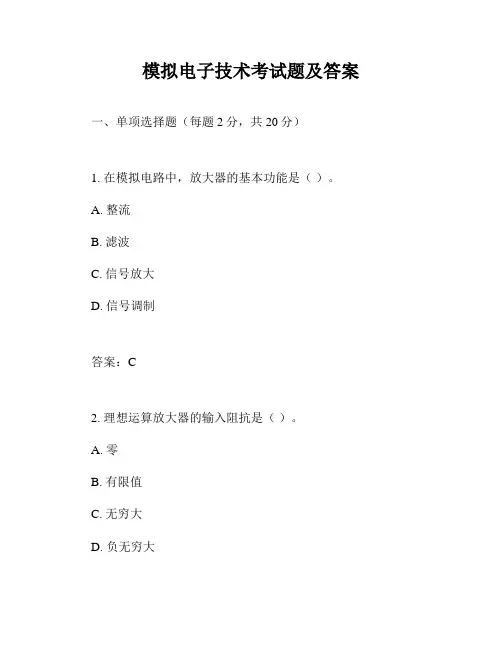

模拟电子技术考试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，放大器的基本功能是（）。
A. 整流B. 滤波C. 信号放大D. 信号调制答案：C2. 理想运算放大器的输入阻抗是（）。
A. 零B. 有限值C. 无穷大D. 负无穷大答案：C3. 共发射极放大电路中，基极电流增大时，集电极电流将如何变化？（）A. 减小B. 增大C. 不变D. 先增大后减小答案：B4. 负反馈可以提高放大器的（）。
A. 增益B. 稳定性C. 带宽D. 非线性失真答案：B5. 在模拟电路中，二极管的正向导通电压通常为（）。
A. 0.2VB. 0.7VC. 1.2VD. 2.2V答案：B6. 晶体三极管的放大作用是通过控制（）来实现的。
A. 基极电流B. 发射极电流C. 集电极电流D. 所有选项答案：A7. 场效应管（FET）的控制方式是（）。
A. 电流控制B. 电压控制C. 光控制D. 温度控制答案：B8. 为了提高放大器的输入阻抗，可以采用（）。
A. 共发射极放大电路B. 共集电极放大电路C. 共基极放大电路D. 所有选项答案：B9. 在多级放大器中，级间耦合方式通常采用（）。
A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合答案：B10. 运算放大器的反相放大电路中，输入信号与输出信号的相位关系是（）。
A. 同相B. 反相C. 正交D. 无关系答案：B二、多项选择题（每题3分，共15分）11. 以下哪些因素会影响放大器的稳定性？（）A. 电源电压B. 温度变化C. 负载变化D. 元件老化答案：ABCD12. 模拟电路中的噪声来源可能包括（）。
A. 电源噪声B. 热噪声C. 闪烁噪声D. 电磁干扰答案：ABCD13. 以下哪些元件可以用于构成振荡器？（）A. 晶体管B. 运算放大器C. LC电路D. 石英晶体答案：ABCD14. 以下哪些措施可以提高放大器的输出功率？（）A. 增加电源电压B. 减小负载电阻C. 使用负反馈D. 增加晶体管的尺寸答案：ABCD15. 在模拟电路设计中，以下哪些因素需要考虑？（）A. 信号源阻抗B. 负载阻抗C. 电源电压D. 环境温度答案：ABCD三、填空题（每题2分，共20分）16. 在共基极放大电路中，输入信号和输出信号的相位关系是________。
模拟电子试题技术及答案模拟电子技术试题及答案一、选择题（每题2分，共20分）1. 在模拟电子电路中，三极管工作在哪个区域时，其放大能力最强？A. 截止区B. 饱和区C. 放大区D. 非线性区2. 运算放大器的开环增益通常在什么范围内？A. 10^2B. 10^3C. 10^5D. 10^6 及以上3. 以下哪种耦合方式不能用于模拟信号的放大？A. 直接耦合B. 变压器耦合C. 电容耦合D. 电感耦合4. 负反馈在放大电路中的作用不包括以下哪项？A. 提高增益稳定性B. 增加非线性失真C. 提高输入电阻D. 降低输出电阻5. 差分放大电路的主要优点是？A. 提高放大倍数B. 抑制共模干扰C. 降低功耗D. 减小非线性失真...二、填空题（每空2分，共20分）1. 模拟信号的特点包括______、______、______。
2. 理想运算放大器的输入阻抗是______，输出阻抗是______。
3. 在放大电路中，引入负反馈可以______，但也可能引入______。
4. 一个基本的RC滤波器由______和______组成。
5. 运算放大器的非线性失真主要表现为______。
...三、简答题（每题10分，共30分）1. 简述共射放大电路的工作原理。
2. 描述负反馈在放大电路中的作用及其优缺点。
3. 解释差分放大电路如何抑制共模干扰。
...四、计算题（每题15分，共30分）1. 给定一个共射放大电路，其参数如下：β=100，RC=2kΩ，RE=1kΩ，VCC=12V，VBE(Q)=0.7V。
计算电路的静态工作点Q点。
2. 假设上述电路中引入了深度负反馈，求出闭环增益Avf。
3. 设计一个简单的低通滤波器，其截止频率为1kHz，要求给出电路图和计算过程。
...参考答案：一、选择题1. C2. D3. D4. B5. B二、填空题1. 连续性、有界性、周期性2. 无穷大、接近零3. 改善稳定性、可能引入振荡4. 电阻、电容5. 饱和失真和截止失真...三、简答题1. 共射放大电路利用三极管的控制能力，将基极的微小信号变化放大为集电极的大电流变化，实现信号的放大。

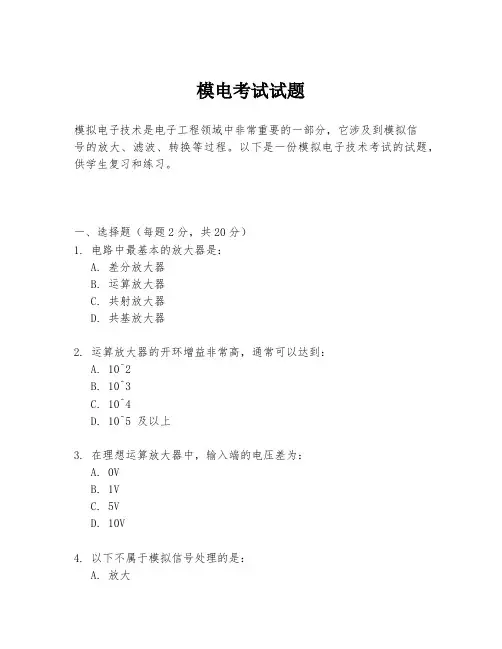

模电考试试题模拟电子技术是电子工程领域中非常重要的一部分，它涉及到模拟信号的放大、滤波、转换等过程。
以下是一份模拟电子技术考试的试题，供学生复习和练习。
一、选择题（每题2分，共20分）1. 电路中最基本的放大器是：A. 差分放大器B. 运算放大器C. 共射放大器D. 共基放大器2. 运算放大器的开环增益非常高，通常可以达到：A. 10^2B. 10^3C. 10^4D. 10^5 及以上3. 在理想运算放大器中，输入端的电压差为：A. 0VB. 1VC. 5VD. 10V4. 以下不属于模拟信号处理的是：A. 放大B. 滤波C. 转换D. 数字化5. 差分放大器的主要优点是：A. 放大能力强B. 抗干扰能力好C. 功耗低D. 体积小...二、填空题（每空1分，共10分）1. 运算放大器的两个输入端分别是________和________。
2. 共射放大器的输出信号与输入信号相位________。
3. 一个理想的放大器应具备_______、_______和_______三个基本条件。
4. 滤波器按照频率响应的不同可以分为________、________和________。
5. 模拟信号转换为数字信号的过程称为________。
...三、简答题（每题10分，共20分）1. 简述共基放大器与共射放大器的区别。
2. 解释什么是负反馈，并说明负反馈在放大器中的应用。
...四、计算题（每题15分，共30分）1. 给定一个共射放大器电路，其静态工作点为VB=10V，VC=5V，VE=0V，β=100。
求该放大器的静态电流IE和IC。
2. 设计一个低通滤波器，要求截止频率为1kHz，输入信号为正弦波，频率为5kHz。
请计算所需电容和电阻的值。
...五、论述题（共20分）1. 论述模拟信号与数字信号的区别，并解释为什么在某些情况下我们需要将模拟信号转换为数字信号。
请注意，本试题仅供参考，具体考试内容和形式可能会有所不同。
模电考试题库及参考答案一、单项选择题（每题2分，共20分）1. 在晶体三极管放大电路中，若要使放大倍数增大，应该增加的是：A. 集电极电流B. 基极电流C. 发射极电流D. 电源电压答案：B2. 理想运算放大器的输入电阻是：A. 零B. 无穷大C. 有限值D. 负无穷大答案：B3. 下列哪个元件不是构成放大电路的基本元件？A. 晶体三极管B. 电阻C. 电容器D. 电感答案：D4. 共发射极放大电路的输入阻抗与共集电极放大电路的输入阻抗相比：A. 更大C. 相等D. 无法确定答案：A5. 正弦波振荡电路中，振荡频率由哪个元件决定？A. 电阻B. 电容C. 电感D. 二极管答案：B6. 差分放大电路的主要优点是：A. 放大差模信号B. 抑制共模信号C. 提高输入阻抗D. 降低输出阻抗答案：B7. 稳压二极管工作在：A. 正向导通区B. 反向击穿区C. 正向截止区D. 反向导通区答案：B8. 场效应管的控制极是：B. 漏极C. 源极D. 基极答案：A9. 晶体三极管的放大作用是通过控制哪个极的电流来实现的？A. 集电极B. 发射极C. 基极D. 任何极答案：C10. 晶体三极管的三种基本放大电路是：A. 共发射极、共基极、共集电极B. 共发射极、共集电极、共栅极C. 共基极、共栅极、共漏极D. 共发射极、共集电极、共源极答案：A二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响晶体三极管的放大倍数？A. 温度B. 电源电压C. 基极电流D. 发射极电流答案：A、B、C2. 运算放大器的非理想特性包括：A. 输入电阻有限B. 输出电阻有限C. 存在输入偏置电流D. 存在输入失调电压答案：A、C、D3. 差分放大电路可以：A. 放大差模信号B. 抑制共模信号C. 提高输入阻抗D. 降低输出阻抗答案：A、B4. 以下哪些元件可以用于构成正弦波振荡电路？A. RC电路B. LC电路C. 石英晶体D. 运算放大器答案：A、B、C5. 场效应管的三种基本类型是：A. 结型场效应管B. 绝缘栅场效应管C. 双极型晶体管D. 金属氧化物半导体场效应管答案：A、B、D三、填空题（每题2分，共20分）1. 晶体三极管的三个主要极分别是__集电极__、__基极__和__发射极__。
模电考试题和答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，放大器的基本功能是（）。
A. 整流B. 滤波C. 信号放大D. 调制答案：C2. 理想运算放大器的输入阻抗应该是（）。
A. 有限值B. 零C. 无穷大D. 负无穷大答案：C3. 共发射极放大电路中，输出信号与输入信号相位（）。
A. 相同B. 相反C. 相差90度D. 相差180度答案：B4. 场效应管是一种（）控制型器件。
A. 电压B. 电流C. 温度D. 光答案：A5. 负反馈可以（）放大器的增益。
A. 增加B. 减少C. 保持不变D. 先增加后减少答案：B6. 晶体管的静态工作点设置不正确可能导致（）。
A. 截止失真B. 饱和失真C. 截止和饱和失真D. 线性放大答案：C7. 在多级放大电路中，级间耦合方式通常采用（）。
A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合答案：B8. 差分放大电路的主要优点是（）。
A. 放大差模信号B. 抑制共模信号C. 放大共模信号D. 抑制差模信号答案：B9. 稳压二极管工作在（）区。
A. 正向导通B. 反向击穿C. 正向截止D. 反向截止答案：B10. 功率放大器与电压放大器的主要区别在于（）。
A. 放大倍数B. 工作频率C. 驱动能力D. 输入阻抗答案：C二、填空题（每题2分，共20分）11. 放大器的增益通常用______来表示，它等于输出电压与输入电压的比值。
答案：Av12. 运算放大器的差分输入电压是指两个输入端之间的电压差，即______。
答案：V+ - V-13. 晶体管的集电极电流主要由______控制。
答案：基极电流14. 场效应管的漏极电流主要由______控制。
答案：栅极电压15. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗要______。
答案：高16. 负反馈可以提高放大器的______。
答案：稳定性17. 直接耦合放大电路可以放大______信号。
集成运放的非线性应用（电压比较器、波形产生与变换）一选择题：
1、欲将方波电压转换为三角波电压，应选用（A ）电路。
A.积分运算B、乘方运算C．同相比例运算 D.反相比例运算电路
2、在RC桥式正弦波振荡电路中，当满足相位起振条件时，则其中电压放大电路的放大倍数必须满足（ D ）才能起振。
A A u= 1
B A u= 3
C A u＜3
D A u＞3
3、振荡电路的幅度特性和反馈特性如图1所示，通常振荡幅度应稳定在（ C ）。
A.O 点
B. A 点
C. B 点
D. C 点
4、迟滞比较器有2个门限电压，因此在输入电压从足够低逐渐增大到足够高的
过程中，其输出状态将发生（A ）次跃变。
A. 1
B. 2
C. 3
D. 0
5、某LC振荡电路的振荡频率为o f＝100 kHz，如将LC选频网络中的电容C增大一倍，则振荡频率约为 ( C )
A．200kHz B．140kHz
C. 70kHz
D.50kHz
6、若想制作一频率非常稳定的测试用信号源，应选用（ D ）。
A. RC桥式正弦波振荡电路
B. 电感三点式正弦波振荡电路
C. 电容三点式正弦波振荡电路
D. 石英晶体正弦波振荡电路
7、电路如图3所示，欲使该电路能起振，则应该采取的措施是（ C ）。
A.改用电流放大系数β较小的晶体管
B.减少反馈线圈L1的匝数
C.适当增大L值或减小C值
D.减少L2的匝数
L
图3
A.基本放大器
B.反馈网络
C.选频网络
D.稳幅电路 9、RC 桥式正弦波振荡电路由两部分电路组成,即RC 串并联选频网络和（ ）。
A. 基本共射放大电路 B.基本共集放大电路
C. 反相比例运算电路
D.同相比例运算电路
10、迟滞比较器有2个门限电压，因此在输入电压从足够低逐渐增大到足够高的过程中，其输出状态将发生（ A ）次跃变。
A. 1
B. 2
C. 3
D. 0
11、一个正弦波振荡器的反馈系数F =∠︒
15180，若该振 荡器能够维持稳定振荡，
则开环电压放大倍数A u 必须等于（ C ）。
A.15
360∠︒
B.150∠︒
C.5180∠-︒
D.°05∠
12、工作在电压比较器中的运放与工作在运算电路中的运放的主要区别是，前者的运放通常工作在（ ）。
A.开环或正反馈状态
B.深度负反馈状态
C.放大状态
D.线性工作状态
13、某LC 振荡电路的振荡频率为Z kH f 1000=，如果将LC 选频网络中的电容C 增大一倍，则振荡频率约为（ C ）。
A.Z kH f 2000=
B.Z kH f 1400=
C.Z kH f 700=
D.Z kH f 500= 14、产生低频正弦波一般可用（ ）振荡电路。
A.英晶体
B.LC
C.RC
D. 以上都不可以
15、已知某电路输入电压和输出电压的波形如图所示,该电路可能是（ ）。
A.积分运算电路
B.微分运算电路
C.过零比较器
D.滞回比较器
二、填空题：
1
、正弦波振荡电路当稳幅振荡时，其幅值平衡条件是 ，相位平衡条件是 ，当电路起振时，其幅值条件是 。
u I
u o
、单限电压比较器只有个门限电压值，而迟滞比较器则有
极间的回路元件是；
路元件是；c-b极间的回路元件是。
7、一个实际的正弦波振荡电路绝大多数属于反馈电路，它主要由
组成。
为了保证振荡幅值稳定且波形较
好，常常还需要环节。
8、正弦波振荡器产生持续稳定的振荡必须满足平衡条件和平衡条件。
9、给出各种滤波电路的幅频特性如图所示。
说明它们分别属于何种类型的滤波器。
图（a）为傣族，图（b）为低通，图（c）为，带同图（d）为高通。
10、要获得低频信号，可选用振荡器；要获得高频信号可选用振荡器。
11、一个实际正弦振荡电路主要由放大器、正反馈网络、组成。
5、只要电路引入了正反馈，就一定会产生正弦波振荡。
（）
5、正弦波振荡器主要由、、和
限幅电路组成。
三、判断题：
1、振荡电路中只要引入了负反馈，就不会产生振荡信号。
（X）
2、单限比较器比滞回比较器抗干扰能力强，而滞回比较器比单限比较器灵敏度高。
（V ）
3、只要电路引入了正反馈，就一定会产生正弦波振荡。
（X ）
4、迟滞比较器的回差电压越大，其抗干扰的能力越强。
（V ）
5、电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流。
（V ）
6、迟滞比较器的回差电压越大，其抗干扰的能力越强。
（V ）
7、迟滞比较器只有1个门限电压值。
（X ）
8、由LC元件组成的串并联谐振回路谐振时的阻抗呈纯电阻性，且为最小值
（V ）。
9、滞回比较器有两个阈值电压。
（V ）
10、凡是能产生自激振荡的电路一定具有正反馈。
（X ）
11、由LC元件组成的串并联谐振回路谐振时的阻抗呈纯电阻性，且为最小值
（V ）。
四、问答题：
1、设集成运放为理想元件，下列几种情况下,它们应分别属于哪种类型的滤波电路?
（1）、直流电压增益就是它的通带电压增益;
（2）、在理想情况下,当f→∞时的电压增益就是它的通带电压增益;
f=和f→∞时,电压增益都等于零。
（3）、在0
2、设运放为理想元件，下列几种情况下,它们应分别属于哪种类型的
滤波电路?
（1）、有用信号频率低于400HZ
（2）、希望抑制50HZ交流电源的干扰
（3）、希望抑制500 HZ以下的信号.
五、分析计算题：
1、试确定输出电压大小，并画出图中所示电路的电压传输特性曲线。
已知
R1=10KΩ。
2、写出正弦波振荡电路产生自激振荡的条件。
分析如图所示电路，标出变压器的同名端，使之满足正弦波振荡的相位平衡条件。
3、下图所示为恒流源电路，已知稳压管工作在稳压状态，试求负载电阻中的电流。
4、由深度负反馈放大器构成的正弦振荡器如图所示。
试证明：
（1）R t ≥1k Ω；
（2）振荡频率电路，f o ≈212Hz 。
5、电路如图7
所示，试求解：
（1）R W 的下限值；
（2）振荡频率的调节范围。
6、电路如图所示。
（1）为使电路产生正弦波振荡，标出集成运放的“＋”和“－”；并说明电
路是哪种正弦波振荡电路。
（2）若R 1短路，则电路将产生什么现象？ （3）若R 1断路，则电路将产生什么现象？
（4）若R F 短路，则电路将产生什么现象？
（5）若R F 断路，则电路将产生什么现象？
7、 电路如图所示
（1）试从相位平衡条件分析下图电路能否产生正弦波振荡？ （2）若能振荡,f R 和1e R 有何关系?振荡频率是多少?
（3）为了稳幅,电路中哪个电阻可采用热敏电阻,其温度系数如何?
图(3)
8、计算。
设电路如图所示,R=10K Ω,C=0.1μF ，
(1) 求振荡器的振荡频率。
(2) 为保证电路起振,对f
1
R R 的比值有何要求? (3) 试提出稳幅措施。
C
9、写出正弦波振荡电路产生自激振荡的条件。
分析如图所示电路是否满足正弦波振荡的相位条件。
10、已知图（a）所示方框图，各点的波形如图（b）所示，填写各电路的名称。
电路1为，电路2为，电路3为，电路4为。
并画出电路2和电路3。
11、电路如图所示,A为理想运算放大器，Ｒt为特制的具有正温度系数的灯泡，
试回答：
（1）为了产生正弦波振荡并取得稳幅效果，R和Rt应如何接入电路？试分别画入框1和框2中；
（2）为了要起振，灯泡阻值允许的最大值是多少？
12、试判断能否产生自激振荡，要求在图中标出极性。
13、某同学按如图所示的方式安装了一个正弦波振荡电路，他发现电路不能正常工作。
请你帮他找出错误，并在图中加以改正。
14、由集成运放A 组成的文氏桥式振荡器如图(a)所示，已知R=10K Ω，R 1=2K Ω，C=0.01μF ，热敏电阻R 2的特性如图(b)所示，试求振荡电路的输出电压幅度U om 。
R t。
