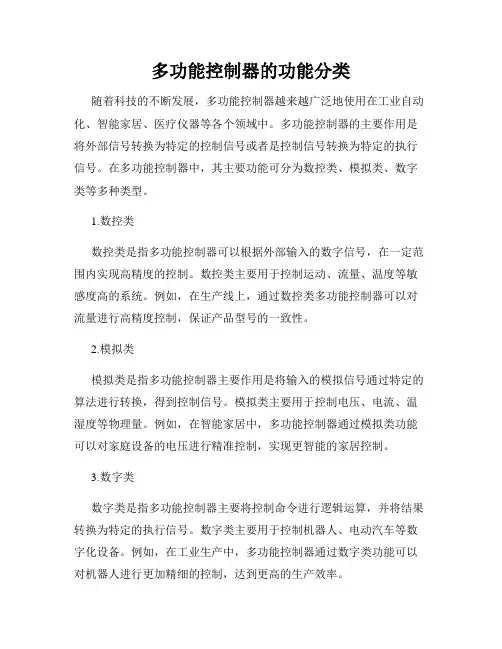

多功能控制器的功能分类
随着科技的不断发展，多功能控制器越来越广泛地使用在工业自动化、智能家居、医疗仪器等各个领域中。
多功能控制器的主要作用是将外部信号转换为特定的控制信号或者是控制信号转换为特定的执行信号。
在多功能控制器中，其主要功能可分为数控类、模拟类、数字类等多种类型。
1.数控类
数控类是指多功能控制器可以根据外部输入的数字信号，在一定范围内实现高精度的控制。
数控类主要用于控制运动、流量、温度等敏感度高的系统。
例如，在生产线上，通过数控类多功能控制器可以对流量进行高精度控制，保证产品型号的一致性。
2.模拟类
模拟类是指多功能控制器主要作用是将输入的模拟信号通过特定的算法进行转换，得到控制信号。
模拟类主要用于控制电压、电流、温湿度等物理量。
例如，在智能家居中，多功能控制器通过模拟类功能可以对家庭设备的电压进行精准控制，实现更智能的家居控制。
3.数字类
数字类是指多功能控制器主要将控制命令进行逻辑运算，并将结果转换为特定的执行信号。
数字类主要用于控制机器人、电动汽车等数字化设备。
例如，在工业生产中，多功能控制器通过数字类功能可以对机器人进行更加精细的控制，达到更高的生产效率。
总结
多功能控制器通常有多种功能模块，而数控类、模拟类和数字类是其中专业性最强的几个分类。
数控类、模拟类和数字类在不同领域中有不同的应用，可以实现不同的控制需求。
熟练掌握多功能控制器的分类及其功能，可以更好地发挥多功能控制器的作用，实现对于不同领域的控制需求。

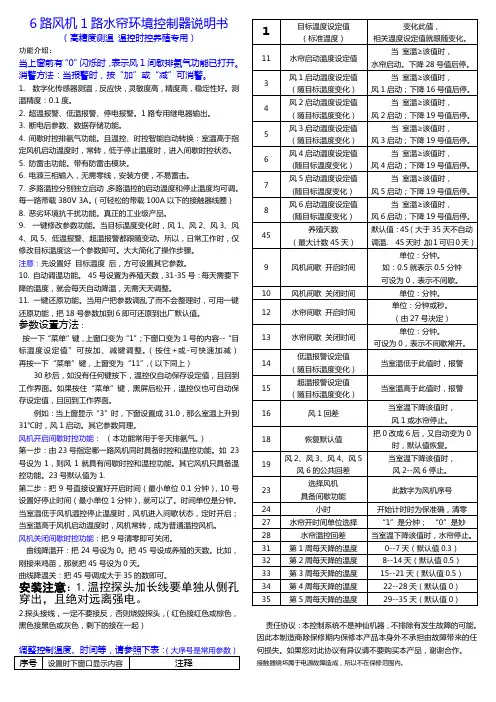

6路风机1路水帘环境控制器说明书（高精度测温温控时控养殖专用）功能介绍：当上窗前有“0”闪烁时，表示风1间歇排氨气功能已打开。
消警方法：当报警时，按“加”或“减”可消警。
1. 数字化传感器测温，反应快，灵敏度高，精度高，稳定性好。
测温精度：0.1度。
2. 超温报警、低温报警、停电报警。
1路专用继电器输出。
3. 断电后参数、数据存储功能。
4. 间歇时控排氨气功能。
且温控、时控智能自动转换：室温高于指定风机启动温度时，常转，低于停止温度时，进入间歇时控状态。
5. 防雷击功能。
带有防雷击模块。
6. 电源三相输入，无需零线，安装方便，不易雷击。
7. 多路温控分别独立启动，多路温控的启动温度和停止温度均可调。
每一路带载380V 3A。
（可轻松的带载100A以下的接触器线圈）8. 恶劣环境抗干扰功能。
真正的工业级产品。
9. 一键修改参数功能。
当目标温度变化时，风1、风2、风3、风4、风5、低温报警、超温报警都跟随变动。
所以，日常工作时，仅修改目标温度这一个参数即可。
大大简化了操作步骤。
注意：先设置好目标温度后，方可设置其它参数。
10. 自动调温功能。
45号设置为养殖天数，31-35号：每天需要下降的温度，就会每天自动降温，无需天天调整。
11. 一键还原功能。
当用户把参数调乱了而不会整理时，可用一键还原功能，把18号参数加到6即可还原到出厂默认值。
参数设置方法：按一下“菜单”键，上窗口变为“1”；下窗口变为1号的内容--“目标温度设定值”可按加、减键调整。
（按住+或-可快速加减）再按一下“菜单”键，上窗变为“11”，（以下同上）30秒后，如没有任何键按下，温控仪自动保存设定值，且回到工作界面。
如果按住“菜单”键，黑屏后松开，温控仪也可自动保存设定值，且回到工作界面。
例如：当上窗显示“3”时，下窗设置成31.0，那么室温上升到31℃时，风1启动。
其它参数同理。
风机开启间歇时控功能：（本功能常用于冬天排氨气。
）第一步：由23号指定哪一路风机同时具备时控和温控功能。

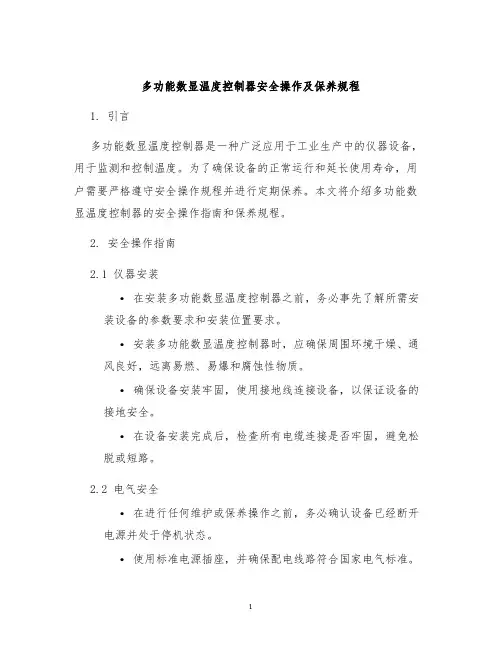

多功能数显温度控制器安全操作及保养规程1. 引言多功能数显温度控制器是一种广泛应用于工业生产中的仪器设备，用于监测和控制温度。
为了确保设备的正常运行和延长使用寿命，用户需要严格遵守安全操作规程并进行定期保养。
本文将介绍多功能数显温度控制器的安全操作指南和保养规程。
2. 安全操作指南2.1 仪器安装•在安装多功能数显温度控制器之前，务必事先了解所需安装设备的参数要求和安装位置要求。
•安装多功能数显温度控制器时，应确保周围环境干燥、通风良好，远离易燃、易爆和腐蚀性物质。
•确保设备安装牢固，使用接地线连接设备，以保证设备的接地安全。
•在设备安装完成后，检查所有电缆连接是否牢固，避免松脱或短路。
2.2 电气安全•在进行任何维护或保养操作之前，务必确认设备已经断开电源并处于停机状态。
•使用标准电源插座，并确保配电线路符合国家电气标准。
•不要将多功能数显温度控制器连接到超过其额定电压或电流的电源。
•避免在多功能数显温度控制器和其他设备之间使用过长或损坏的电缆连接。
2.3 温度控制操作•在进行温度控制操作之前，仔细阅读并理解多功能数显温度控制器的操作说明书。
•切勿在设备处于运行状态下进行任何相关操作或维护工作，以免触电或受伤。
•根据生产环境和产品要求，合理设置温度控制参数，并检查温度传感器的准确性。
•定期检查设备的温度控制算法和输出功能，确保系统的稳定性和可靠性。
2.4 紧急处理•若发生任何紧急情况或异常状况，立即停止设备运行，并断开电源。
•寻找并消除故障源，避免更严重的事故发生。
•如遇到无法解决的问题，请及时联系设备供应商或专业维修服务人员。
3. 保养规程3.1 清洁与防尘•定期（每月或根据使用情况）对多功能数显温度控制器进行清洁，可使用干净的软布轻轻擦拭设备表面。
•避免使用含有酸碱物质的溶剂或刷子清洁设备，以免损坏表面涂层。
•定期检查设备的散热孔，确保通风良好，防止灰尘积累影响设备散热效果和正常运行。
3.2 保护设备•避免多功能数显温度控制器受到强烈撞击或震动，以免损坏设备内部零部件。

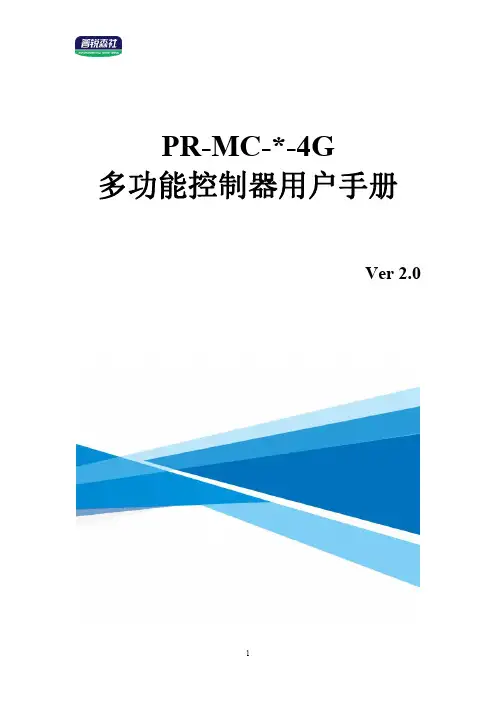

PR-MC-*-4G多功能控制器用户手册Ver2.0目录第1章产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要参数 (3)1.4产品选型 (4)第2章硬件连接 (4)2.1设备安装前检查 (4)2.2设备安装及维护 (5)2.2.1接线前后注意事项 (5)2.2.2接线说明 (5)2.3安装方式 (6)2.4设备安装注意事项 (6)2.5设备维护与保养 (6)2.6常见问题及解决方法 (6)第3章接入云平台 (7)3.1上传节点设置及说明 (7)3.2设置举例 (7)3.3继电器操作说明 (7)3.4手机APP控制继电器说明 (8)3.5本地端控制 (8)第1章产品简介1.1产品概述PR-MC-*-4G多功能控制器是一款集成多路继电器的控制器。
本地端7寸触摸屏，多路开关量输出可用于各类场合的即时控制，可控制小于10A-250VAC/30VDC的设备，若控制大型设备，再连接中间继电器即可。
本产品即支持本地端手动控制，也可以充分利用已架设好的通讯网络连接至我司云平台，可通过电脑登录云平台及手机APP实现远距离的继电器控制，实现各类设备的集中控制，可大大减少施工量，减少施工成本和维护成本。
同时多功能控制器采用壁挂安装，使用方便。
广泛应用于：家居智能开关控制、酒店智能开关、宾馆智能电器控制、商场智能开关、公司厂房智能开关、网吧定时管理、卡拉OK计时控制、物联网、工控设备、测试设备电源控制、路灯管理、智能管理，集中电源管理等。
1.2功能特点⏹7寸触摸屏，中文展示，界面操作简洁；⏹4G（全网通）数据上传，减少施工成本和维护成本；⏹断电后自动断开继电器；⏹支持设备端手动控制，同时支持平台手动，自动、定时等控制方式；⏹自动条件，可联动同平台所有采集类设备；⏹支持我司提供的多款免费软件平台、用户也可以自己开发平台；⏹交流220V供电、可常年工作于室外。
1.3主要参数供电电压220VAC，50Hz功耗20W通信方式4G通信工作环境工作温度：-10℃~﹢50℃工作环境湿度：10%RH~85%RH继电器带载能力30V/10A-DC、255V/10A-AC 设备尺寸360*300*125（单位：mm）整体尺寸：360*300*125（单位：毫米1.4产品选型PR-公司代号MC-多功能控制器R08-8路无源继电器R16-16路无源继电器4G4G上传第2章硬件连接2.1设备安装前检查设备清单：⏹主设备1台；⏹合格证、保修卡等；⏹膨胀螺栓2个；⏹4G天线。

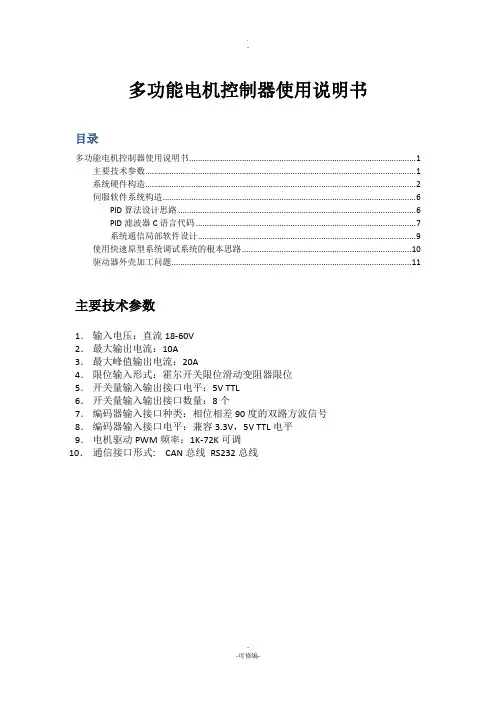

多功能电机控制器使用说明书目录多功能电机控制器使用说明书 (1)主要技术参数 (1)系统硬件构造 (2)伺服软件系统构造 (6)PID算法设计思路 (6)PID滤波器C语言代码 (7)系统通信局部软件设计 (9)使用快速原型系统调试系统的根本思路 (10)驱动器外壳加工问题 (11)主要技术参数1．输入电压：直流18-60V2．最大输出电流：10A3．最大峰值输出电流：20A4．限位输入形式：霍尔开关限位滑动变阻器限位5．开关量输入输出接口电平：5V TTL6．开关量输入输出接口数量：8个7．编码器输入接口种类：相位相差90度的双路方波信号8．编码器输入接口电平：兼容3.3V，5V TTL电平9．电机驱动PWM频率：1K-72K可调10．通信接口形式: CAN总线RS232总线系统硬件构造核心控制电路硬件构造USB和以太网由于空间现在本系统中功能被屏蔽。
USB接口可以实现系统的在线更新和维护。
基于实时以太网的高速控制器为伺服电机控制器开展的趋势〔西门子和法兰克的数控系统都采用这种方式〕，对于分散式控制系统，这种控制方式可以省略掉入XX控制系统中购置多串口卡的本钱；并且，由于网络变压器的隔离特性，即使下层电路在未来的设计中不采用隔离设计，整个系统对于工业控制计算机仍然是隔离的，实用此种方法可以提高系统的稳定性，降低整个系统的本钱，并实现控制系统固件库的在线远程更新。
以上两种功能可以在新的电路板设计中增加。
系统的多功能输入输出构造中预留绝对式磁栅编码器的接口单元。
启动模式根据使用说明书在系统的默认条件下，从主储存器启动，即BOOT0引脚位低，这种情况适合系统通过仿真器调试时使用。
这种启动模式也是默认值。
即在电路板中左部的BOOT0和BOOT1不连接任何短路冒。
这样设计的目的是要早工业应用场合防止使用短路冒造成系统在震开工况下不稳定的情况。
如图1.1 所示。
图1.1 从主FLASH启动的默认设置如果系统需要有在线更新功能，本主控板可以通过USART2，USB OTG FS对系统进展更新。

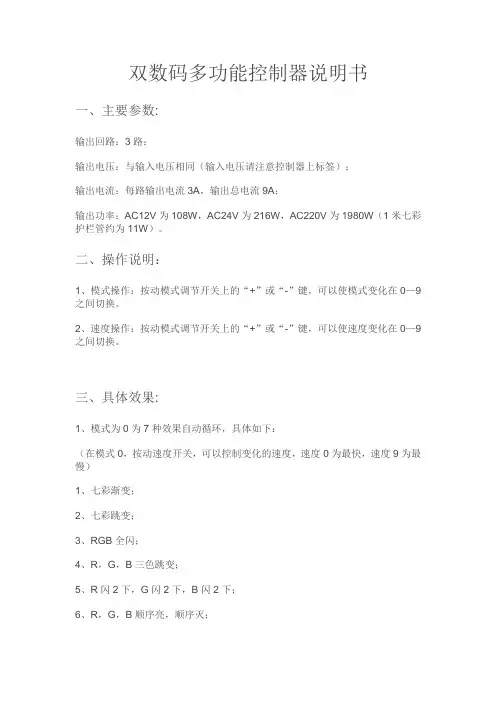

双数码多功能控制器说明书一、主要参数:输出回路：3路；输出电压：与输入电压相同（输入电压请注意控制器上标签）；输出电流：每路输出电流3A，输出总电流9A；输出功率：AC12V为108W，AC24V为216W，AC220V为1980W（1米七彩护栏管约为11W）。
二、操作说明：1、模式操作：按动模式调节开关上的“+”或“-”键，可以使模式变化在0—9之间切换。
2、速度操作：按动模式调节开关上的“+”或“-”键，可以使速度变化在0—9之间切换。
三、具体效果:1、模式为0为7种效果自动循环，具体如下：（在模式0，按动速度开关，可以控制变化的速度，速度0为最快，速度9为最慢）1、七彩渐变；2、七彩跳变；3、RGB全闪；4、R，G，B三色跳变；5、R闪2下，G闪2下，B闪2下；6、R，G，B顺序亮，顺序灭；7、RG，GB，RB三色跳变。
2、模式1-8为部分效果循环，具体如下：（在模式1-8，按动速度开关，可以控制变化的速度，速度0为最快，速度9为最慢）模式为1时，效果为：七彩渐变；模式为2时，效果为：七彩跳变；模式为3时，效果为：七彩渐变+七彩跳变；模式为4时，效果为：RGB全闪；模式为5时，效果为：R，G，B三色跳变；模式为6时，效果为：R闪2下，G闪2下，B闪2下；模式为7时，效果为：R，G，B顺序亮，顺序灭；模式为8时，效果为：RG，GB，RB三色跳变；3、模式9为单色常亮（按速度可以改变常亮的颜色）.：速度为0：R常亮。
速度为5：RB常亮。
速度为1：G常亮。
速度为6：RGB常亮。
速度为2：B常亮。
速度为7：R常亮速度为3：RG常亮。
速度为8：G常亮速度为4：GB常亮。
速度为9：B常亮四、注意事项及常见问题：1、本控制器不防水，如果在室外使用请用户自己做好防水措施。
2、使用的电源，要与控制器上所标相符。
3、负载功率，不能超出标称值。
4、输出如超出标示负载或发生短路，会损坏控制器。
5、如果发现控制器所有指示灯不亮，请确保控制器供电正常，检查保险管，如果是保险管烧坏，请先排除短路情况或适当减少负载，换用备用保险管，如果故障仍然无法排除，请送回本公司维修，请勿私自拆卸。
445L Muting Controller BoxRobust, compact solutions for muting applicationsSome processes require that a machine must stop when personnel enter the dangerous area, yet remain running when automatically-fed material enters. In such a case, a muting function is required.The Allen-Bradley® 445L Muting Controller Box from Rockwell Automation® off ers a comprehensive solution even for very complex muting applications. It allows an easy connection of all Rockwell Automation GuardShield™ safety light curtain products or safety laser scanners. Features like a muting lamp, a reset and override function are already integrated and ready for use. The box is designed to connect two or four muting sensors depending on the requirements of the application.Typically the following muting set-ups are for:• L-confi guration with 2 muting sensors for uni-directional • T-confi guration with 2 or 4 muting sensors for uni- and bi-directional Out of the box the product is ready for a T-confi guration with 2 muting sensors for bi-directional operation and manual reset. All further settings can be arranged using the optical interface: 445L-AF6150 and the software supplied with the interface.The muting controller box off ers some very helpful and valued functions: • A blocked entrance can easily be cleared with an integrated override function• A time recording function to verify muting settings • A muting signal fi lter function to avoid stops caused by irregular sized objects• Light curtain interrupt ignore function as part of muting sequence The 445L muting controller box meets IP65 certifi cation and is ideal for a wide variety of applications, including material handling, packaging, logistics, conveyors and robotics.For industrial applications that require a sturdy mounting stand, Allen-Bradley off ers the 445L Mounting Stand. This is a fl exible solution for attaching safety light curtains, mirrors or muting accessories.Features• Muting of GuardShield™Safe 4, GuardShield Micro 400 or GuardShield (440L) Safety Light Curtains • Muting of safety laser scanner (or other Safety Sensors with 2 OSSD outputs)• Muting types: 2 Sensor L-Type, 2 Sensor T-Type, 2 Sensor T-Type with enable signal, 4 Sensor T-Type • Muting sensors can be adjusted according to application requirements • Mute dependent override function is integrated • Muting disable function andmuting lamp monitored functions are integrated • 2x OSSD semiconductor outputs • Category 4, Performance Level e according ISO-EN 13849-1• SIL CL3 according ISO-EN 62061Benefi ts• Reduced application set-up and faster set-up time.• One solution for all muting applications, even good for complicated set-ups.• Much less logistic eff orts.Allen-Bradley, GuardShield and Rockwell Automation are trademarks of Rockwell Atuomation, Inc. Trademarks not belonging to Rockwell Automation are property of their respective companies.Publication 445L-PP007A-EN-P – January 2012 Copyright © 2011 Rockwell Automation, Inc. All Rights Reserved. Printed in USA.Possible Muting ApplicationsMOUNTING STANDRA cat #: 445L-AMSTD2MLength: 2000 mm Cross section: 60 x 60 mm Material: anodized aluminum Base plate: anodized aluminumSize: 240 x 150 mm Leveling: 3 screwsMuting Box (MSR42)Muting SensorsMounting StandRefl ectorCantileverSafety Light CurtainMicro400, Safe4 or GuardShieldCANTILEVER ARMRA cat #: 445L-AMSTDMUT Length: 500 mmCross section: 60x60mm Material: anodized aluminum Included: mounting angle for refl ectorApplication Example (2 Sensor T-type)。

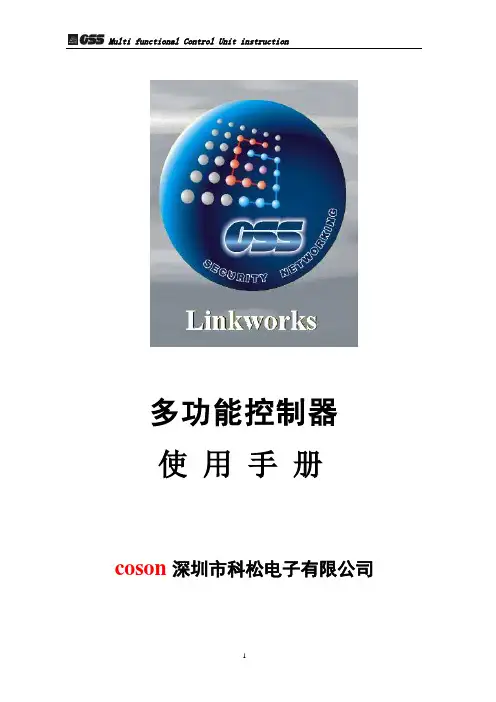

多功能控制器使用手册coson深圳市科松电子有限公司功能特性ACM6816是专门用于楼宇的电梯控制、特殊门禁、巡更及通用输入输出专用控制器。
通过采用ACM6816，物业管理公司或管理人员能对楼宇内各种人员的进出进行更有效、更安全的管理，有效的控制了闲杂人员的进入。
ACM6816在电梯工作模式，所有进入电梯的持卡人，都必须先经过系统管理员授权。
使用电梯时，不同的人有不同的权限分配，每个进入电梯的人经过授权可以进入指定的区域或楼层，并且可以根据不同的时间表进行授权管理。
未经授权，无法进入管理区域的楼层，并对重要楼层进行时间段控制。
控制器不管是脱机运行还是联机控制，都可记录大量的交易数据，使得电梯的所有人员进出记录都有据可寻。
ACM6816在特殊门禁工作模式，可使用一个读卡器，通过对不同的人授予不同的权限，可以达到不同门禁卡控制不同门点开启的功能。
ACM6816在巡更工作模式，每台ACM6816控制器可接入16路巡更钥匙开关。
ACM6816作为通用输入输出控制器时，可以扩展ACM6800系列控制器的功能，在当前工作模式下，ACM6816可接入16路AI/DI信号，经过控制器处理，可输出16路干接点输出信号。
ACM6816多功能控制器是基于Netking控制软件平台使用的一个控制模块，它与ACM6800门禁控制系统相互兼容，组成一个强大的保安系统网络，也可以独立使用来控制电梯、巡更、控制特殊门禁点。
ACM6816可在线运行，可以单机独立运行，即使关闭PC机，ACM6816也可以正常使用，确保其稳定可靠的控制功能，从而提高楼宇管理层次。
ACM6816多功能控制器标准功能：●可控制16层电梯。
●提供一个标准的读卡器接口●支持Wiegand 26Bit Wiegand 32Bit Wiegand40Bit●支持ABA（第二轨道）●支持生物识别技术●支持指纹识别技术●支持水印磁卡●支持密码键盘●支持条码技术●可进行31个时间组的出入权限时间编程●控制器具有休眠、安全、密码等几种工程模式●支持RS-485组网功能，可独立脱机运行使用●最多可管理30000个使用者，增加RAM存贮器，可扩展至80000持卡人●在非联网状态下可独立保存4096条记录，数据掉电保持时间超过90天●当重新联网时数据自动上传●多种系统板状态监测和自检（例如：外部电源掉电、数据资料出错、网络异常及系统复位、制箱非法打开等）输入:●16组开关量(无源/有源)输入信号端子●1组标准RJ45读卡器输入端子●1组控制器工作电源输入端子●1组对讲电梯接口板输入端子输出:●16组无源干接点输出控制端子动态电压保护:●所有输入均带电压动态保护网络通讯:●1个RS232接口，自动设置，直接或通过MODEM和PC通讯●1个RS485网络通讯接口,可连接128个电梯控制器●网络总长可达1200米,通过长线驱动器可扩展距离●通讯速率:4800,9600自行定义DIP设置开关:●SW 1–6 设置控制器地址●SW 7 未用●SW 8 资料总清/热复位工作原理ACM6816多功能控制器作为电梯控制器使用时有两种工作模式：①通过截取电梯的控制面板, 把电梯按键的一个触点截断后串连在ACM6816常闭输出的一个端子上,ACM6816 常闭输出的另一个端子再接入至电梯按钮面板上，ACM6816的输出端子在通电的情况下，一直处于动作状态(常闭输出端子打开，常开输出端子闭合)，当读卡器读到有效卡后,相应的输出端子动作(常闭端子回到闭全状态，常开端子回到打开状态)，接通电梯按键被截断的触点，此时按下电梯楼层按键,才有完整的信号给电梯按钮面板，电梯才能去指定的楼层；原理方框图如图一所示；NO.2(2#常开输出端)COM(2#输出公共端)NC.2(2#常闭输出端)N0.1(1#常开输出端)COM(1#输出公共端)NC.1(1#常闭输出端)⑥⑤④③②①J10J11⑥⑤④③②①COM(4#输出公共端)NO.4(4#常开输出端)COM(3#输出公共端)NC.4(4#常闭输出端)NC.3(3#常闭输出端)N0.3(3#常开输出端)J12COM(6#输出公共端)⑤NO.6(6#常开输出端)①⑥COM(5#输出公共端)NC.6(6#常闭输出端)NC.5(5#常闭输出端)N0.5(5#常开输出端)①③④②J9②①③K1K2K4K3K5K6电梯逻辑控制器或其它机电设备⑧⑨⑩④⑥⑦⑤①③②电梯按钮面板输入端子1电梯按钮面板输入端子2电梯按钮面板输入端子4电梯按钮面板输入端子3电梯按钮面板输入端子5ACM6816多功能控制器一楼按钮二楼按钮四楼按钮三楼按钮六楼按钮五楼按钮电梯楼层按钮图一 截取电梯控制面板接线图②不截取电梯的控制面板， ACM6816的输入端子不启用, ACM6816的输出端子连在电梯逻辑控制器的输入端,在正常状态下,如没有刷有效卡则输出端子不动作，当刷有效卡时，对应楼层的输出继电器给出一个闭合信号，当按下电梯楼层按键,电梯逻辑控制器控制电梯去相应的楼层，原理方框图如图二所示；ACM6816电梯逻辑控制器图二不截取电梯控制面板接线图性能指标尺寸规格● ACM6816多功能控制板外形尺寸——————216mm×105mm×20mm外箱尺寸●——————350mm×200mm×80mm外箱材料●——————钢板及喷塑工作温度及湿度范围●温度-25℃～80℃●湿度0 %～90%控制器电源要求●工作电压: DC 5V及12V●工作电流: 最大500mA(5V)、3A(12V)控制器内存贮器保存●5年锂电池，保持控制器内的存贮器和时间设置●数据掉电保持时间超过90天输出继电器触点●直流DC 30V, 电流不大于5A输入和输出以下部分描述ACM6816多功能控制器各输入/输出端子的功能，所有输入/输出端子的接线图也将在下面示意。

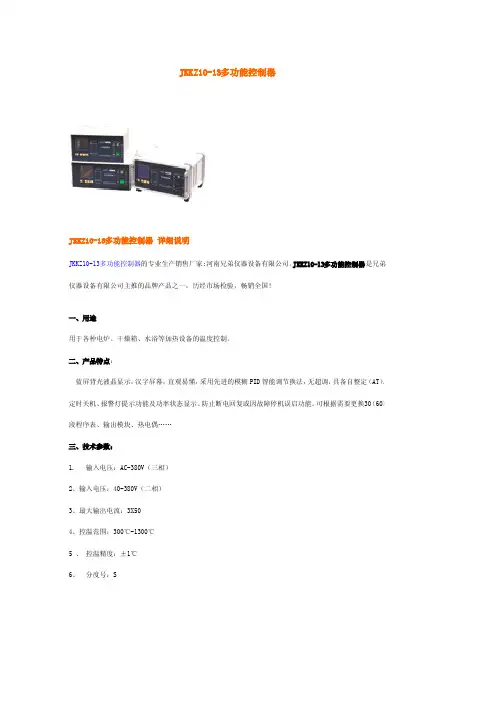

JKKZ10-13多功能控制器
JKKZ10-13多功能控制器详细说明
JKKZ10-13多功能控制器的专业生产销售厂家:河南兄弟仪器设备有限公司。
JKKZ10-13多功能控制器是兄弟仪器设备有限公司主推的品牌产品之一，历经市场检验，畅销全国！
一、用途
用于各种电炉、干燥箱、水浴等加热设备的温度控制。
二、产品特点：
蓝屏背光液晶显示，汉字屏幕，直观易懂，采用先进的模糊PID智能调节换法，无超调，具备自整定（AT）、定时关机、报警灯提示功能及功率状态显示、防止断电回复或因故障停机误启功能。
可根据需要更换30（60）段程序表、输出模块、热电偶……
三、技术参数：
1.输入电压：AC-380V（三相）
2、输入电压：40-380V（二相）
3、最大输出电流：3X50
4、控温范围：300℃-1300℃
5、控温精度：±1℃
6、分度号：S
7、功率：10KW
河南兄弟仪器设备有限公司依靠自身强大的社会资源、品牌优势、经营优势，以优于市场的JKKZ10-13多功能控制器的价格向广大新老顾客朋友提供价格实惠、品质优良的该仪器设备；河南兄弟仪器设备公司拥有最齐全的JKKZ10-13多功能控制器的型号，欢迎新老顾客朋友订购。
河南兄弟仪器设备公司承诺以最新JKKZ10-13多功能控制器的报价、最完善的服务回报顾客朋友。
兄弟仪器设备公司希望早日与您结下兄弟情谊！。

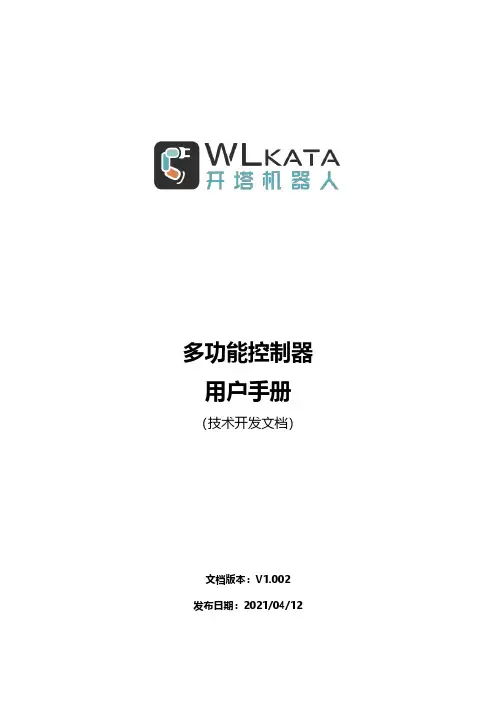

多功能控制器用户手册（技术开发文档）文档版本：V1.002发布日期：2021/04/12版权所有© 勤牛创智科技有限公司2021。
保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。
免责申明在法律允许的最大范围内，本手册所描述的产品（含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵、错误或故障，勤牛创智不提供任何形式的明示或默示保证，亦不对使用本手册或使用本公司产品导致的任何特殊、偶然或间接的损害进行赔偿。
在使用本产品前详细阅读本使用手册及网上发布的相关技术文档并了解相关信息，确保在充分了解产品相关知识的前提下使用本产品。
本产品的使用者有责任确保遵循相关国家的切实可行的法律法规，确保在勤牛创智机械臂的使用中不存在任何重大危险。
版本修订说明北京勤牛创智科技有限公司地址：北京市海淀区清华东路16 号3号楼中关村能源与安全科技园1603 室网址：目录1. 产品简介....................................................................................................................................................................... - 6 -1.1多功能控制器概述 .......................................................................................................................................... - 6 -1.2控制器外观接口总览...................................................................................................................................... - 6 -2. 控制器接口功能介绍................................................................................................................................................ - 8 -2.1状态指示灯........................................................................................................................................................ - 8 -2.2 OLED屏幕.......................................................................................................................................................... - 8 -2.3导航键 ................................................................................................................................................................. - 8 -2.4第7轴步进电机接口...................................................................................................................................... - 9 -2.5第7轴复位开关接口....................................................................................................................................- 10 -2.6电源输出接口..................................................................................................................................................- 10 -2.7串口通信接口..................................................................................................................................................- 10 -2.8 RS485通信接口 .............................................................................................................................................- 11 -2.9串口通信接口..................................................................................................................................................- 11 -2.10 PWM信号输出接口...................................................................................................................................- 12 -2.11 I/O接口..........................................................................................................................................................- 12 -2.12扩展通信接口...............................................................................................................................................- 13 -2.13 TF卡插槽.......................................................................................................................................................- 13 -3.控制器快速入门..........................................................................................................................................................- 14 -2.1硬件连接...........................................................................................................................................................- 14 -2.2气泵及舵机使用.............................................................................................................................................- 15 -2.3滑轨及传送带使用 ........................................................................................................................................- 16 -2.4执行脱机文件..................................................................................................................................................- 17 -⚫主界面....................................................................................................................................................- 17 - ⚫一级菜单 ...............................................................................................................................................- 17 - ⚫执行“test.gcode”.................................................................................................................................- 18 - ⚫暂停运行 ...............................................................................................................................................- 19 - ⚫停止运行 ...............................................................................................................................................- 19 -2.5脱机文件下载..................................................................................................................................................- 20 -2.6蓝牙通信...........................................................................................................................................................- 22 -⚫示教器蓝牙连接..................................................................................................................................- 22 - ⚫手机APP蓝牙连接............................................................................................................................- 24 - ⚫电脑蓝牙连接......................................................................................................................................- 26 - ⚫修改蓝牙名称与密码 ........................................................................................................................- 28 -2.7 RS485通信 ......................................................................................................................................................- 30 -⚫RS485模式设置..................................................................................................................................- 31 - ⚫配置地址 ...............................................................................................................................................- 32 - ⚫硬件连接 ...............................................................................................................................................- 33 - ⚫多机控制 ...............................................................................................................................................- 33 -2.8 WIFI通信..........................................................................................................................................................- 34 -2.9 串口通信..........................................................................................................................................................- 35 -2.10 I/O引脚触发.................................................................................................................................................- 37 -3.控制器固件升级..........................................................................................................................................................- 38 -3.1控制器固件升级步骤：...............................................................................................................................- 38 -附件一：指令表.............................................................................................................................................................- 39 -1. 产品简介1.1多功能控制器概述多功能控制器（以下简称“控制器”）是Mirobot机械臂的重要配件。
地址：南京市雨花台区南京软件谷云密城7号楼（I栋）6层网站： 客服：400-0802-0991网络控制器TNC241产品概述TNC241是我司完全自主研发的多功能网络控制器系列产品之一，支持以太网、PBUS 、RS485、RS232、4G/WIFI/LoRa等多种通讯接口，并支持多种标准通讯协议，可实现BACnet MSTP/IP 、Modbus RTU/TCP 、MQTT等行业内主流协议的相互转化，可用于能源物联网、楼宇自控、智能照明、能耗采集等系统。
网络控制器内嵌web编程配置软件，方便用户调试和管理，可直连云服务，轻松实现设备上云。
无线版本支持多种无线通讯方式，可实现网络控制器无线上网。
硬件平台⏹高速32位ARM9处理器，内嵌Linux操作系统；⏹2路10M/100M自适应以太网接口；⏹支持静态IP或动态IP获取；⏹1路PBUS总线接口；⏹4路RS485及1路RS232工作串口，带光电隔离保护；⏹RS-485/232工作串口波特率1200~115200bps，每路可单独设置；⏹1个独立的Type-c调试串口；⏹1个USB接口；⏹高精度RTC时钟；⏹内嵌大容量存储空间，支持yaffs2文件系统；⏹内置硬件看门狗；⏹配有LED状态指示灯；⏹坚固的金属外壳，专为工业环境设计。
性能参数功能特点⏹支持以太网、PBUS、RS485、RS232、4G/WIFI/LoRa等多种通讯接口；⏹可直接接入我司PBUS设备，无需通过网关转换；⏹支持BACnet MSTP/IP，Modbus RTU/TCP，MQTT 等行业主流协议的相互转化；⏹支持自定义协议功能，用以对接非标准协议的设备；⏹支持开放接口和协议，方便第三方平台对接；⏹内嵌web软件配置工具，方便用户编程调试和管理；⏹配置USB接口，方便数据导入导出及备份等；⏹可扩展4G、WFI、LoRa等无线通讯模块；电气参数电源24-36V AC/DC 功耗3W 环境条件工作温度-25℃~55℃存储温湿度常温，0%~95%RH无冷凝通讯接口接口1PBUS，两芯双绞线，无极性传输速率312.5Kbps 拓扑结构总线或自由拓扑传输距离总线400m，自由拓扑100m 接口2、3以太网接口传输协议IP、TCP、UDP、FTP、HTTP 应用协议BACnet IP、Modbus TCP 接口4、5、6、7RS485,带光电隔离波特率可配置（1200~115200bps）数据位可配置（5、6、7、8bit）校验位可配置（None/Even/Odd）应用协议Modbus RTU/BACnet MSTP 及其他非标协议接口8RS232,带光电隔离波特率可配置（1200~115200bps）数据位可配置（5、6、7、8bit）校验位可配置（None/Even/Odd）应用协议Modbus RTU及其他非标协议产品规格尺寸158mm *120mm *35mm 外壳材料金属安装方式35mm标准导轨安装网络控制器TNC241外观尺寸接线端子说明：指示灯说明：RUN：设备运行状态指示灯，上电时，指示灯常亮，程序运行正常，指示灯闪烁；：无线模块运行指示灯；TX1-TX5：串口通讯发送数据指示灯（有数据发送时闪烁）；RX1-RX5：串口通讯接收数据指示灯（有数据接收时闪烁）；接口说明：SRST:长按3S以上，网口配置恢复出厂默认；HRST:短按，系统重启；SET:Type C调试串口；USB：扩展USB设备;出厂默认IP：LAN1：192.168.0.230；LAN2:192.168.1.230；注意事项⏹LAN1、LAN2两个网口不能配置为同一个网段；⏹RS485总线距离不超过1000m，RS232总线距离不超过15m；⏹供电电源应在要求范围内，否则会损坏设备；⏹接线时，请按外壳接线引脚定义接线；⏹安装和放置时应严禁阳光直射，需防潮，防雨淋。
