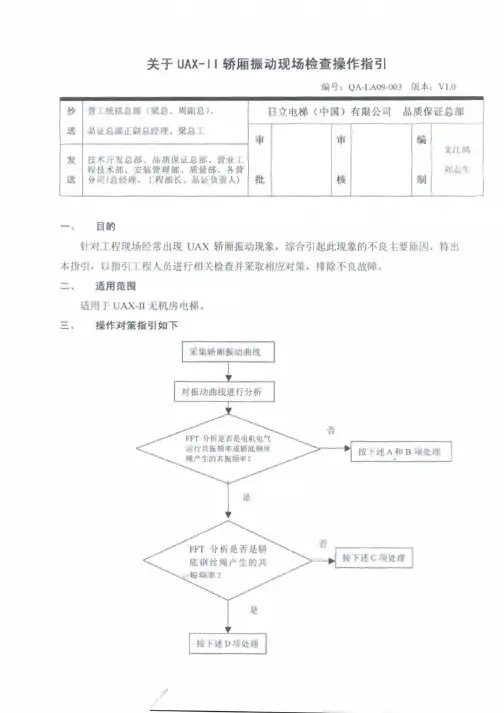

关于UAX-Ⅱ轿厢振动现场检查操作指引【日立电梯内部资料】

600
载重量（Kg） 1000
图 5-89 霍尔互感器适用图

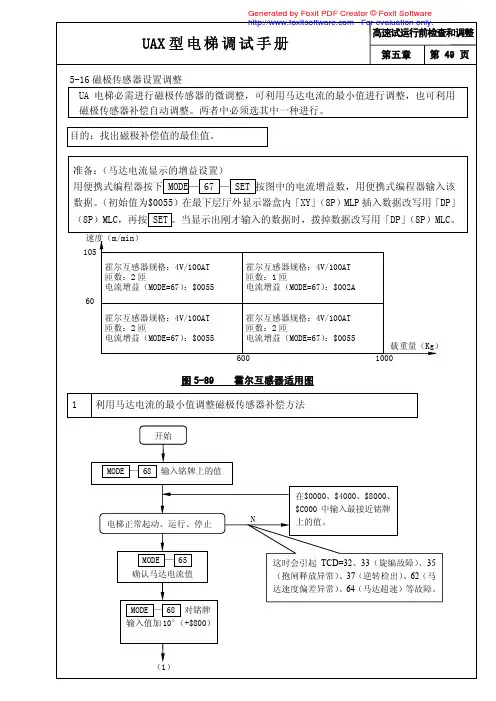

1 利用马达电流的最小值调整磁极传感器补偿方法
开始
MODE — 68 输入铭牌上的值 N
电梯正常起动、运行、停止
在$0000、$4000、$8000、 $C000 中输入最接近铭牌 上的值。
MODE — 65 确认马达电流值
MODE — 68 对铭牌 输入值加 10°（+$800）
改写用「DP」（8P）MLC，按 MODE — 18 — SET ，按住 出发 按钮，直到 TCD=39 故
障码消除。拨掉「DP」短接线，再 MODE — RESET 。
2）磁极传感器补偿自动调整后须确认事项。 ①确认能否正常起动、运行、停止。 ②轿厢负荷为 0%，以额定速度向上运行。
③到最顶层用便携式编程器 MODE — 65 — SET 记录下显示器中显示的电流值。（显示的
高速试运行前检查和调整
UAX 型 电 梯 调 试 手 册
第五章 第 50 页
（1）
N 马达电流增大
Y
MODE — 68 对刚才 输 入 值 减 10 ° （-$800）
MODE — 68 在铭牌输入值上加 10°（+$800）
N 马达电流增大
Y 设定马达电流值最小 时的磁极补偿值。
最佳值（2）
N 马达电流增大
值为实际值的 10 倍，如「$100」为 10.0A。
④轿厢以额定速度向下运行，至最底层用用便携式编程器 MODE — 65 — SET 记录下显
示器中显示的电流值。
⑤用便携式编程器 MODE — 68 — SET ，记录显示器显示的磁极自动调整的数据，再在
此数据上加上「$1800」（电气角度 30°）写入微机内。 ⑥重复③～⑤操作，确认电流值比磁极自动调整时记录的电流值要大。

日立电梯的调试资料II. V/F型电梯操作盘 (AmmumciatorII.1 V/F电梯直接将 MTC 装于主电路板 INV-MPU 之上,能进行数据观察、数据值之制定、故障之检测、电梯控制调整等多项工作II.2 操作盘有下列功能:a. 显示电梯情况 (例:位置、运行方向等b. 制定各项数据,对电梯进行调整及试验性运行c. 各项有关电梯程序,例如在机房进行慢速运行、楼层高度测定等d. 电梯内产生各项数据的检验及测定 (特别是故障代号码II.3 为操作盘的安排而在操作盘下方另有六个七割管排成一横列作为显示器, 这些七割管的右下角还有一小数点,在 V/F电梯中这些小数点另有用途以下各段将作进一步详细解释II.4 正常的显示:如将最左的一个七割管编号为 1, 然后躺方依次编为 2,3,4,5,6, 则 1号七管用来显示电梯运行方向 , 第 2、第 3号七割管用来显示电梯所在的楼层, 设电梯在第 23层, 第 4号七割管显示电脑情况不正常, 而 VTCD 表示副电脑不正常, 显示野间歇方式, 每次持续 1.5秒 ; 第 5、 6号七割管显示‘ 故障码’ , 故障码以八个为一组, 按八位元分配如下:10~17、 20~27、 30~37、 40~47、 50~57、 60~67、 70~77、 80~87,详细解释见后。

如有故障,只须根据所示数值从故障表即可获悉故障为何种类。

显示情况如所示,假设数值为 62,从故障码可知是同步位置不正常的故障II.5 操作方法:首先根据我们的需求,选择一个适当的模式数,模式数从 0开始至 69,但其中有不少是空置的,例如 8,17,25,33,44,49,58,69 等。

根据图一,先按‘ 模式’ 键,然后根据实际需求将模式数打入 (例如模式数为 3,按‘3’ 键即可 ,接着按‘ 置入’ 键。

显示器方面反应:当按下‘ 模式’ 键后,原来各项正常显示立即消失,当按下模式数时,模式数即在方出现然后向左移位, 由于模式数只是一个两位数,响应由 (5、 (6两个七割管显示,但这只告诉使用者在输入模式数时有无按错,如使用者发现显示数与打入模式数相同,即可按‘ 置入’ 键,使电脑进入这项模式, 此时模式数自动消失, 而显示器将按照该项模式而作茧自缚出各项相应指示。

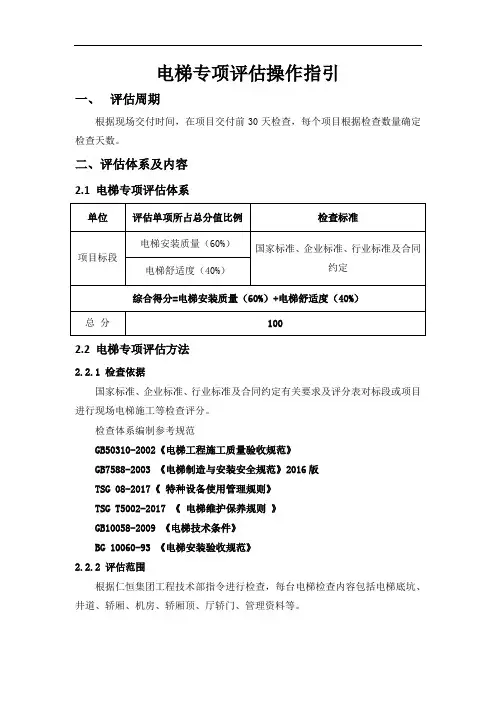

电梯专项评估操作指引一、评估周期根据现场交付时间，在项目交付前30天检查，每个项目根据检查数量确定检查天数。

二、评估体系及内容2.1 电梯专项评估体系2.2 电梯专项评估方法2.2.1 检查依据国家标准、企业标准、行业标准及合同约定有关要求及评分表对标段或项目进行现场电梯施工等检查评分。

检查体系编制参考规范GB50310-2002《电梯工程施工质量验收规范》GB7588-2003 《电梯制造与安装安全规范》2016版TSG 08-2017《特种设备使用管理规则》TSG T5002-2017 《电梯维护保养规则》GB10058-2009 《电梯技术条件》BG 10060-93 《电梯安装验收规范》2.2.2 评估范围根据仁恒集团工程技术部指令进行检查，每台电梯检查内容包括电梯底坑、井道、轿厢、机房、轿厢顶、厅轿门、管理资料等。

2.2.3 检查说明2.4.1各参评标段或项目将进行年度综合排名。

三、评估工作组织3.1 评估计划安排3.1.1 检查范围20层以上1人一天查3台，10到20层1人一天查4台，10层以下1人一天查5台，无机房电梯1人一天查6台。

3.1.2 评估地点以甲方发布要求为准。

3.1.3 评估频率及计划安排仁恒置地工程管理部门根据各项目进度情况，和第三方评估公司共同确定受检项目和评估时间，形成项目工程巡检评估计划。

3.2 评估人员组织3.2.1评估组数设置1组，每个评估组3人。

3.2.2评估组明确一个小组负责人，小组项目负责人必须由第三方工程评估资深专业人员，具有丰富项目施工管理现场经验；小组其他人员则必须具有评估经验，熟悉使用评估工具，熟知各项评估指标。

3.2.3评估组负责人负责评估组的工作安排、评估结果协调汇总与审核、与甲方进行具体的业务协调和沟通等工作。

3.2.4未经甲方书面同意，乙方不得擅自更换评估组负责人。

3.2.5评估人员职责分工3.2.5.1评估组长职责（1）负责本组在评估服务期间的日常工作安排及组员考核。

2
1 操作链条
序号
名称
数量
1 夹绳组件（铜） 2 套
2
手动葫芦
1个
1
曳引绳
曳引轮 图1
第 1 页 全文共 4 页

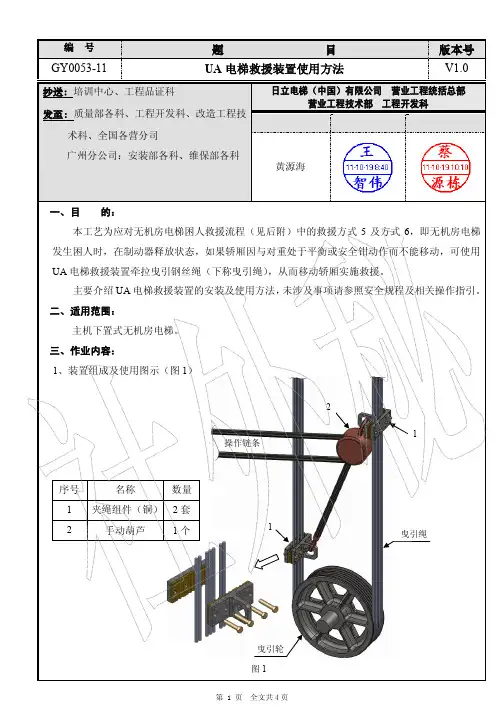

工程作业工艺
编号
GY0053-11
题
目
UA 电梯救援装置使用方法
版本号 V1.0
2、使用方法：
步骤
说明
图示
确认轿厢位置，判断采取提升轿厢还是降低轿厢的作业方式。 1 注：以移动轿厢至最靠近的层站平层救援为判断准则。
YES 抱闸是 NO 否打开
YES
NO 轿厢是 否移动
能否进 NO 入轿顶
YES
YES
轿厢内是
NO
否半N载O
YES
优先顺序
1
2
3
4
5
6
救援方式
从出入口救出 方式
紧急电动运行 救出方式
电动释放抱闸 移动轿厢救出
方式
逐步在轿顶增 加重物移动轿 厢救出方式
使用 UA 电梯 救援装置移动 轿厢至平层救
援方式
将厅外检修柜内的主空气开关（MAIN）打到“OFF”，锁上厅外检修柜，打开最底层 2 厅门，按《安全规程》进入底坑准备安装 UA 电梯救援装置。
3 将两个夹绳组件分别安装在曳引轮 两侧的曳引绳上，使用 19＃扳手将 M12 连接螺栓均匀拧紧。
曳引绳 M12 连接螺栓
注意： 1、安装时应确保曳引绳均套入夹绳 组件的绳槽中才可拧紧连接螺栓。 2、两夹绳组件应尽可能远离，安装 位置视移动轿厢的方向而定，见步骤 6 图示。
状 动葫芦，移动轿厢至平层处，释放受
态
困乘客。如轿厢移动行程较大，两夹 绳组件相互靠近时，需重新安装夹绳
