发动机之进排气系统

图解汽车发动机技术之进排气系统发动机进、排气系统的作用是供给发动机新鲜空气，并将燃烧后的废气排出。

发动机进排气系统直接影响发动机的动力性、经济性及排放性能。

01进气系统进气系统的作用是尽可能多、尽可能均匀地向各缸供给可燃混合气或新鲜空气，保证发动机连续运转。

进气系统通常由空气滤清器、节气门体和进气歧管等部件组成，如下图所示。

空气滤清器的主要作用是滤除空气中的杂质等，让洁净的空气进入气缸。

发动机大多使用干式纸滤芯空气滤清器，它由纸滤芯和滤清器外壳组成，滤清器外壳包括滤清器盖和滤清器外壳底座。

节气门体的作用是控制进入发动机的进气量。

在工作过程中空气中的部分杂质遇热会凝结在节气门体上，会造成怠速抖动，熄火等现象，所以要对节气门体进行定期清洗。

进气歧管是指节气门体之后到气缸盖进气道之前的进气管道。

进气歧管必须将空气尽可能均匀地分配到各气缸，因此进气歧管长度应尽量相等。

02排气系统车辆排气系统是指收集并且排放废气的系统，其主要由排气歧管、排气管、三元催化器、谐振器、消声器、排气尾管等部件组成。

汽车排气系统主要有以下作用：①将废气引到车尾排放，防止有害气体进入驾驶室。

②改善发动机的排放污染，减少对大气的危害。

③降低发动机排放废气的噪声。

1、排气系统的类型排气系统一般有单排气系统和双排气系统两种类型，单排气系统应用于直列式发动机和部分 V型发动机，双排气系统用于V/W型发动机。

•单排气系统直列式发动机在排气行程期间，气缸中的废气经排气门进入排气歧管，再由排气歧管进入排气管、三元催化器和消声器，最后由排气尾管排到大气中，如下图所示。

V型发动机有两个排气歧管，在大多数装配V型发动机的车辆上仍采用单排气系统，即通过一个叉形管将两个排气歧管连接到一个排气管上。

•双排气系统有些 V/W型发动机采用两个单排气系统，即每个排气歧管各自连接一个排气管、三元催化器、谐振器、消声器和排气尾管，这种布置形式称为双排气系统，如下图所示。

发动机的排气系统与工作原理发动机是现代交通工具中的核心部件，它的排气系统起着关键作用。

排气系统负责将发动机燃烧产生的废气排出，并确保发动机性能和燃油经济性的最佳平衡。

本文将探讨发动机排气系统的组成部分以及其工作原理。

一、排气系统的组成部分发动机的排气系统由多个部分组成，每个部分都起着重要的作用。

以下是排气系统的主要组成部分：1. 排气歧管：排气歧管将每个气缸的排气管道汇聚在一起，使废气能够顺利流动到下一个部分。

2. 催化转化器：催化转化器是排气系统中的关键组件之一。

它通过化学反应将有害的废气转化为无害的气体，以保护环境免受污染。

3. 消声器：消声器通过缓解废气的压力和减少噪音，向外部环境排放更加安静的废气。

4. 尾管：尾管是废气排放的最终通道，将废气从车辆末端释放出去。

二、排气系统的工作原理排气系统的工作原理是确保废气在发动机中顺利流动并尽可能减少排放有害物质。

以下是排气系统的工作原理的概述：1. 废气流动：废气是由发动机燃烧产生的。

当活塞向下运动时，废气通过打开的排气门从气缸中排出。

废气流经排气歧管，并通过排气管道流动向下一个组件。

2. 催化反应：废气中含有一些有害物质，如一氧化碳（CO）和氮氧化物（NOx）。

这些有害物质在催化转化器中发生化学反应，转化为无害的氮气（N2）、水蒸气（H2O）和二氧化碳（CO2）。

3. 噪音减少：排气系统通过消声器减少废气的噪音。

消声器内部包含了吸音材料和减震装置，它们能够吸收并减少废气流过时产生的噪音。

4. 废气释放：最后，废气通过尾管排放到外部环境中。

排气系统的设计旨在确保废气顺利排出，同时使废气对环境和乘车舒适性的影响降到最低。

总结：发动机的排气系统是确保发动机性能和燃油经济性的关键组成部分。

它由排气歧管、催化转化器、消声器和尾管等部分构成。

排气系统的工作原理包括废气流动、催化反应、噪音减少和废气释放等过程。

这些工作原理的协同作用，使发动机排放的废气更加环保，同时提供了更好的驾驶舒适性。

发动机进气和排气的原理
发动机的进气和排气是引擎操作的两个重要过程，这两个过程共同构成了发动机的工作循环。

下面将介绍发动机进气和排气的基本原理。

1. 进气过程：
在进气过程中，发动机通过进气系统从外界吸入空气。

主要的功能是提供支持燃烧所需的氧气。

以下是进气过程的基本原理：
- 进气门打开：进气门开启时，发动机的活塞处于下行冲程。

活塞向下运动，气缸内的气体排出，以清除上一个工作周期剩余的废气。

- 进气阀门关闭：当活塞到达上止点之前，进气阀关闭。

这样，气缸内的气体被封闭，形成一个密封空间。

- 进气回路形成：进气门关闭后，活塞继续向下运动，气缸内的体积增大，形成负压。

负压将气缸连接的进气道中的空气吸入气缸中。

- 燃油喷射：当进气阀关闭后，燃油喷射器将燃油喷入气缸内，与进入的空气混合形成可燃混合气。

- 进气门关闭：当活塞向上运动时，进气门关闭，封闭气缸中的混合气体。

2. 排气过程：
在排气过程中，发动机通过排气系统将燃烧产生的废气排出。

以下是排气过程的基本原理：
- 排气门打开：活塞到达上止点时，排气门打开。

废气开始从气缸内排出。

- 排气阀门关闭：在排气门打开的同时，进气门关闭，防止新鲜空气进入气缸。

- 排气管排气：废气通过排气管排出发动机，并进入排气系统，最终排到车辆的尾气中去。

通过这种进气和排气的循环，发动机能够不断吸入新鲜空气来支持燃烧，并将废气排出，使发动机能够持续高效地工作。

汽车发动机排气系统
汽车发动机排气系统是指收集和排放废气的系统，主要由排气歧管、排气管、消声管、尾管和共鸣器等组成。

排气歧管是连接发动机排气孔的部件，将各缸的排气歧管汇集在一起，使废气能够通过排气管顺利排出。

在设计排气歧管时，会尽可能使每个气缸的排气阻力相同，以保证每个气缸的排气顺畅。

当汽油和空气混合后进入发动机燃烧，会产生高温高压气体推动活塞。

当气体的能量被释放后，对发动机就不再有价值，这些气体就变成了废气，被排出了发动机。

废气从气缸排出后，会立即进入排气歧管，然后通过排气管排出。

催化转化器是排气系统中的重要组成部分，它含有铂、铑、钯等贵金属元素，能够将废气中的有害物质转化为无害物质，如将一氧化碳和碳氢化合物转化为二氧化碳和水，将氮氧化物还原成氮气。

此外，消声管和尾管等部件也起到降低噪音和净化废气的作用。

整个排气系统在设计和制造过程中需要精确控制每个部件的尺寸、形状和材料，以确保废气的排放顺畅、噪音降低以及减少对环境的影响。

简述汽车发动机工作过程汽车发动机是汽车的重要组成部分，它通过燃烧燃料产生能量，驱动车辆行驶。

发动机的工作过程可以分为四个阶段：进气、压缩、燃烧和排气。

下面将对每个阶段进行详细描述。

1. 进气阶段：在进气阶段，发动机通过进气门将空气引入燃烧室。

进气门是通过凸轮轴带动，凸轮轴根据曲轴的转速进行旋转。

进气门的开启和关闭由凸轮轴上的凸轮控制，凸轮轴的转动是通过连杆机构与曲轴相连实现的。

2. 压缩阶段：进气阀关闭后，活塞开始向上运动，将进气混合气体压缩。

压缩过程使混合气体变得更加浓缩，增加了燃烧时产生的能量。

压缩过程中，汽缸内的体积减小，气体压力增加。

3. 燃烧阶段：当活塞到达顶点时，高压点火系统将火花塞产生的火花引燃混合气体。

混合气体在火花的作用下发生燃烧反应，释放出大量的能量。

燃烧产生的高温高压气体将活塞推向下方，并且曲轴转动，通过连杆机构将活塞的往复运动转换为曲轴的旋转运动。

4. 排气阶段：在燃烧完全后，活塞再次向上运动，将燃烧产生的废气排出。

此时，排气门打开，废气通过排气门进入排气管，最终被排放到大气中。

排气门的开启和关闭过程与进气门相似，由凸轮轴控制。

在发动机工作过程中，曲轴的旋转驱动着汽缸内的活塞做往复运动。

曲轴通过连杆机构与活塞相连，能够实现活塞的上下运动转换为曲轴的旋转运动。

这样，曲轴的转动就能够驱动汽车的动力传出装置，如驱动轴、传动箱等，从而驱动车辆行驶。

发动机运行过程中需要燃料与空气的混合物进行燃烧，以产生能量。

为了确保燃料的燃烧效率，发动机还配备了一系列辅助设备，如喷油系统、点火系统、进气系统和排气系统等。

总结起来，汽车发动机工作过程包括进气、压缩、燃烧和排气四个阶段。

这些阶段由发动机各个部件的协同工作完成，最终产生能量驱动车辆行驶。

汽车发动机的工作原理和性能对车辆的性能和经济性都有着重要的影响。

汽车发动机的进排气系统1. 引言进排气系统是一台汽车发动机中至关重要的组成局部。

它负责引入新鲜的空气和排出废气，从而保证发动机正常运行和性能的提升。

本文将详细介绍汽车发动机的进排气系统的工作原理、组成局部和常见问题等。

2. 工作原理汽车发动机的进排气系统工作原理主要包括气缸充气、气缸排气和废气处理三个过程。

2.1 气缸充气气缸充气是指在发动机行程的吸气冲程中，通过进气门将新鲜空气引入气缸。

进气门由凸轮轴通过气门机构控制开关，其开启时间和开启程度都会影响空气进入气缸的速度和量。

进气管道会对进气气流进行调节和过滤，以确保空气的清洁和稳定进入。

2.2 气缸排气气缸排气是指在发动机行程的排气冲程中，通过排气门将废气从气缸排出。

排气门的工作由凸轮轴通过气门机构控制，其开启时间和开启程度决定了废气排出的速度和量。

废气通过排气管道进入排气系统，最终排出汽车尾部。

2.3 废气处理废气处理是针对排出的废气进行净化和处理，以满足环境保护的要求。

常见的废气处理方法包括催化转化器和颗粒捕集器等。

催化转化器通过催化剂将废气中的有害物质转化为无害物质，而颗粒捕集器那么用于捕集和减少废气中的颗粒物质。

3. 组成局部汽车发动机的进排气系统由多个重要组成局部组成，包括进气系统、排气系统和废气处理系统等。

3.1 进气系统进气系统的主要组成局部包括空气滤清器、进气管道、节气门和进气歧管等。

空气滤清器用于过滤进入发动机的空气，防止粉尘和颗粒物对发动机的损坏。

进气管道将新鲜空气引入发动机，而节气门用于控制进气气流的大小。

进气歧管将进气气流分配到每个气缸中。

3.2 排气系统排气系统的主要组成局部包括排气管道、消声器和尾气管等。

排气管道将废气从气缸排到消声器中，消声器通过减少废气流动的噪音。

最终，废气通过尾气管排出汽车尾部。

3.3 废气处理系统废气处理系统的主要组成局部是催化转化器和颗粒捕集器。

催化转化器通过催化剂将废气中的有害物质转化为无害物质。

发动机总体结构发动机是现代机械制造中的重要组成部分，其作用是将燃料的化学能转化为机械能，在行驶时驱动汽车前进。

发动机主要由进气系统、燃料系统、点火系统、冷却系统、润滑系统和排气系统等组成。

下面将详细介绍发动机总体结构。

一、进气系统发动机的进气系统是指将空气引入发动机，并与燃料混合进行燃烧的系统。

进气系统包括进气道、进气门、节气门、进气歧管和进气滤清器等。

在汽车行驶过程中，空气通过进气道进入发动机的气缸中。

二、燃料系统燃料系统是指将燃料引入发动机的系统，通过喷油器和点火系统使燃料燃烧，从而产生功率。

燃料系统包括燃油箱、燃油输送管路、喷油器、高压油泵、燃料滤清器和燃料压力调节器等。

在行驶时，燃油从燃油箱流入发动机，进一步被供给到喷油器中。

三、点火系统点火系统是指将高压电能从点火线圈传输到火花塞中，引起燃料与空气的混合物起燃的系统。

在点火过程中，点火线圈把电压提升到很高，并将能量传递到火花塞，使自燃点产生燃烧。

点火系统包括点火线圈、火花塞和点火控制器等。

四、冷却系统冷却系统是维持发动机正常运行的组成部分。

冷却系统通过循环冷却剂，将热能从发动机散发出来，以保持发动机的温度处于最佳工作状态。

冷却系统包括循环泵、水箱、散热器、恒温器和水管等。

五、润滑系统润滑系统是指将润滑油引入发动机各个关键部位，以减少磨损，保持正常的机械运转。

润滑系统包括油泵、油滤器、油底壳和油冷却器等。

排气系统是指将燃烧后的废气从发动机中排放出来的系统。

排气系统包括排气管和消声器等。

排气管和消声器降低噪音和振动，同时通过消除废气还可以改善发动机性能。

柴油机的排气系统柴油机是一种燃烧内燃机，是广泛应用于各种工业、农业、交通和航空部门的发动机类型之一。

与汽油发动机相比，柴油机在功率、扭矩、燃料经济性和可靠性方面均具有优势。

但是，柴油机的排气系统也面临着各种挑战，如排放废气、排气噪音和腐蚀等方面。

本文将探讨柴油机排气系统的构成、功能、问题和解决方法。

一、排气系统的构成柴油机排气系统包括进气歧管、排气歧管、排气管、消声器、废气再循环装置(EGR)、涡轮增压器和蒸汽排放系统等部件。

其中，涡轮增压器和EGR是常用的附属装置，可帮助提高柴油机的性能和燃烧效率。

进气歧管: 进气歧管是将空气引入发动机的部件，通常与排气歧管相连。

它的主要作用是提供发动机所需的空气，以满足燃油的燃烧需求。

排气歧管: 排气歧管是将燃烧废气从发动机排出的部件。

几乎所有的柴油机都配备了排气歧管，通常是连接在汽缸头部的管道系统。

排气管: 排气管是连接排气歧管和消声器的部件。

它的外观通常为圆形或椭圆形，其尺寸和形状对柴油机的性能和声音有着重要的影响。

消声器: 消声器是柴油机排气系统中影响声音的最重要的组成部分。

如同汽车上的消音器一样，柴油机消声器通过使废气经过一系列障碍物来降低排气噪音。

EGR: EGR是将部分燃烧废气再引入到发动机进气系统中，以降低NOx排放的系统。

这种系统可以改善燃烧的效率和节能，并且可以减少对环境的负面影响。

涡轮增压器: 涡轮增压器是一种通过回收废气能量来增加空气压力以提高柴油机效率的装置。

通过涡轮增压器，发动机可以生成更多的动力和扭矩，而且燃料经济性也会提高。

蒸汽排放系统: 蒸汽排放系统是一种通过将液体燃料转化为气体状态，使其排出发动机的废气中的装置。

这种系统可以减少柴油机的大气污染特别是颗粒物。

二、排气系统的功能柴油机排气系统的主要功能是引导废气从发动机中排出，以便达到更好的性能、更少的排放和更高的经济性。

排放废气: 排气管、消声器和废气再循环(EGR)系统是减少发动机废气排放的关键部分，可以降低氮氧化物、碳氢化合物和颗粒物等有害物质的排放。

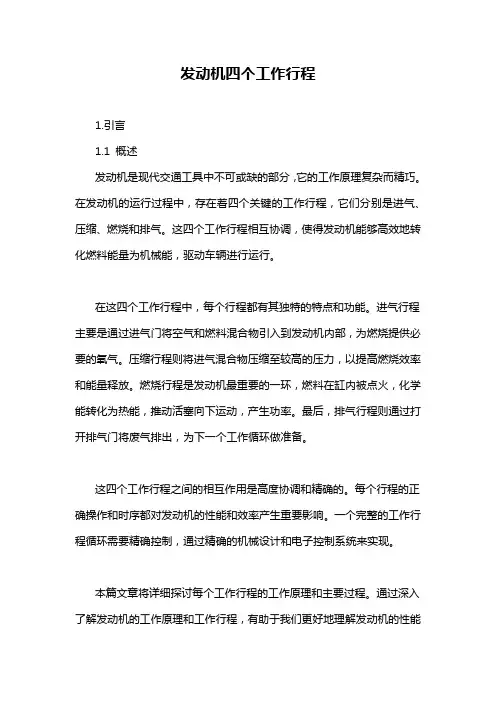

发动机四个工作行程1.引言1.1 概述发动机是现代交通工具中不可或缺的部分，它的工作原理复杂而精巧。

在发动机的运行过程中，存在着四个关键的工作行程，它们分别是进气、压缩、燃烧和排气。

这四个工作行程相互协调，使得发动机能够高效地转化燃料能量为机械能，驱动车辆进行运行。

在这四个工作行程中，每个行程都有其独特的特点和功能。

进气行程主要是通过进气门将空气和燃料混合物引入到发动机内部，为燃烧提供必要的氧气。

压缩行程则将进气混合物压缩至较高的压力，以提高燃烧效率和能量释放。

燃烧行程是发动机最重要的一环，燃料在缸内被点火，化学能转化为热能，推动活塞向下运动，产生功率。

最后，排气行程则通过打开排气门将废气排出，为下一个工作循环做准备。

这四个工作行程之间的相互作用是高度协调和精确的。

每个行程的正确操作和时序都对发动机的性能和效率产生重要影响。

一个完整的工作行程循环需要精确控制，通过精确的机械设计和电子控制系统来实现。

本篇文章将详细探讨每个工作行程的工作原理和主要过程。

通过深入了解发动机的工作原理和工作行程，有助于我们更好地理解发动机的性能和优化潜力。

同时，了解这些工作行程对发动机性能的影响，对于提高发动机的燃油效率和减少排放也具有重要意义。

接下来的章节将逐一介绍每个工作行程的工作原理和主要过程，以及它们对发动机性能的影响。

1.2文章结构文章结构部分的内容：文章的结构主要涵盖了引言、正文和结论三个部分。

引言部分（1.引言）概述了文章的主题内容和背景，介绍了发动机四个工作行程的重要性和相关性。

进一步明确了文章的目的，即探讨发动机四个工作行程的工作原理和主要过程，并分析其对发动机性能的影响。

正文部分（2.正文）详细介绍了发动机的四个工作行程，包括第一个、第二、第三和第四个工作行程。

每个工作行程中分别包含了工作原理和主要过程的详细分析和讨论。

通过对每个工作行程的介绍和分析，读者可以全面地了解发动机四个工作行程的特点和作用。

发动机的进气与排气系统解析在汽车发动机中，进气与排气系统扮演着至关重要的角色。

进气系统负责将空气和燃料混合物引入燃烧室，而排气系统则将燃烧产生的废气排出。

这两个系统相互配合，共同实现汽车引擎的高效工作。

本文将对发动机的进气与排气系统进行详细解析。

一、进气系统进气系统的主要部件包括进气道、空气滤清器、进气歧管和气缸。

其工作原理如下：1. 空气滤清器：汽车进气系统中的第一道防线是空气滤清器。

其作用是过滤进入发动机的空气，防止灰尘、沙粒等杂质进入引擎，保护发动机运行顺畅。

2. 进气道：空气滤清器过滤后的空气通过进气道进入发动机。

进气道的设计可影响进气的流量和速度，进而影响发动机的性能。

3. 进气歧管：进入进气道的空气经过进气歧管分配到不同的气缸中。

进气歧管的结构和设计也会对发动机的性能产生一定的影响。

4. 气缸：空气进入气缸后与燃油混合，通过喷油器喷射形成可燃混合气。

然后，在火花塞的作用下，混合气被点燃，完成燃烧过程。

进气系统的设计和优化对发动机的性能和燃油经济性具有重要影响。

例如，增加进气道的直径和长度可以增加进气量，提高发动机的输出功率。

同时，采用进气可变门的技术可以实现进气道的变化尺寸，从而在不同转速下优化进气效果。

二、排气系统排气系统由排气歧管、催化转化器、消声器等组成，其功能是将燃烧后产生的废气排出发动机。

排气系统的工作原理如下：1. 排气歧管：燃烧后的废气从气缸中排出，在排气歧管中进行集中处理，将多个气缸的废气合并到一起。

2. 催化转化器：废气经过排气歧管后进入催化转化器，其中的催化剂能够将有害物质转化成无害物质，减少对环境的污染。

3. 消声器：排气经过催化转化器后进入消声器。

消声器通过设计和设置吸音材料，减少发动机排气产生的噪音。

排气系统的设计和优化可以降低发动机运行时的噪音，并减少废气对环境的污染。

例如，采用不同形状和尺寸的排气管可以改变排气流动的速度和压力，从而影响发动机的输出功率和扭矩。

发动机的空气动力学原理与工作原理发动机是现代交通工具的心脏，其关键部分是发动机的空气动力学原理与工作原理。

本文将深入探讨发动机的空气动力学原理，以及它是如何工作的。

一、空气动力学原理发动机的空气动力学原理是指空气在进气、压缩、燃烧和排气过程中所产生的力。

在发动机运行过程中，通过合理布局进气系统、气缸和排气系统，从而使发动机能够高效地完成燃烧过程。

1. 进气系统进气系统的主要功能是将空气引入发动机。

空气在流过进气道时，会由于发动机正压和负压的变化而产生流动。

发动机的进气系统设计通常包括进气道、进气阀门和进气歧管。

进气道负责引导空气流向气缸，进气阀门则控制空气的进出。

2. 压缩过程当空气进入气缸后，活塞开始向上运动，将气缸中的空气压缩。

压缩过程是发动机工作的关键步骤之一，它决定了燃烧效率的高低。

在压缩过程中，空气的体积减小，温度和压力逐渐增加。

3. 燃烧过程由于压缩过程中温度和压力的提高，使得燃料在进入气缸后迅速燃烧。

燃烧过程是发动机工作的主要能量来源。

燃料的燃烧会产生高温和高压的气体，将活塞推向下行运动。

4. 排气过程在燃烧过程完成后，排气门会打开，将燃烧产生的废气排出。

由于活塞的上升运动，废气从气缸中被排放到排气系统中。

排气过程是发动机在一个工作循环中的最后一个环节。

二、工作原理发动机的工作原理可以大致分为四个步骤：进气、压缩、燃烧和排气。

这些步骤按照一定的顺序进行，以实现发动机的正常运转。

1. 进气进气过程是指发动机从外界吸入空气的过程。

当活塞向下运动时，活塞下方的气缸内会产生负压，导致进气门打开。

此时，空气通过进气系统进入气缸，准备进行下一步的压缩过程。

2. 压缩压缩过程是指活塞向上运动将气缸内的空气进行压缩的过程。

当活塞达到最高点时，进气门关闭，气缸内的空气由于压力的增加而体积减小，温度增加。

3. 燃烧燃烧过程是指燃料在高温和高压的条件下与空气混合燃烧的过程。

在活塞顶点附近，火花塞引燃混合气体，使其快速燃烧。
