东水峡水电站启动试运行大纲甘肃省肃南县讨赖河东水峡水电站启动试运行程序大纲甘肃省酒泉市三元水电开发有限公司东水峡水电站机电安装工程项目部2011年11月20日甘肃.酒泉目次1．总则--------------------------------------------------------------2 2．电站概况----------------------------------------------------------2 2．1电站的地理位置-----------------------------------------------2 2．2电站的主要建筑物--------------------------------------------2 2．3电站的电气主接线--------------------------------------------3 2．4电站的基本水能参数-------------------------------------------4 2．5电站主要设备的型号和参数--------------------------------------4 3．启动试运行的组织--------------------------------------------------11 3．1试运行指挥组的组成--------------------------------------------11 3．2试运行指挥组的分工和责任--------------------------------------11 3．3试运行期间的操作和值班----------------------------------------123.4验收交接组的组成和工作----------------------------------------12 4．启动试运行期间的安全工作------------------------------------------12 5．启动试运行前的检查和验收------------------------------------------13 5．1引水及尾水系统的检查------------------------------------------13 5．2电站附属设备及附属系统的检查和单体试运行----------------------14 5．3进水球阀的检查-------------------------------------------------15 5．4水轮发电机组启动前的检查-------------------------------------16 5．5厂内电气系统和电气设备的检查----------------------------------17 6．升压站及主变压器的检查和带电--------------------------------------18 6．1升压站各电气设备的检查---------------------------------------18 6．2电力系统向电站送电--------------------------------------------18 7．水电站引水枢纽蓄水和压力引水隧洞及蜗壳充水------------------------19 7．1水电站引水枢纽坝前蓄水---------------------------------------19 7．2引水系统进水球阀前(引水暗渠、压力隧洞、调压井、压力管道)充水---20 7．3水轮机蜗壳充水-----------------------------------------------20 8．首台水轮发电机组的启动试运行--------------------------------------20 8．1水轮发电机组启动试运行----------------------------------------20 8．2水轮发电机组的带负荷和甩负荷试验------------------------------23 8．3经启动委员会决定可进行的试验----------------------------------24 8．4水轮发电机组带额定负荷连续运行---------------------------------24 9．第二、三台水轮发电机组的启动试运行--------------------------------25 9．1机组启动前的检查----------------------------------------------25 9．2机组启动空载试运行--------------------------------------------25 9．3机组带负荷试验及连续运行--------------------------------------25 10．水轮发电机组及附属系统移交运行------------------------------------25 10．1电站及水轮发电机组的移交-------------------------------------25 10．2移交时安装施工单位一般应提供的资料---------------------------26甘肃省肃南县东水峡水电站启动试运行大纲2011．111．总则本启动试运行大纲是根据《水轮发电机组安装技术规范》（GB/T8564-2003）第15章和《小型水电站建设工程验收规范》（SL168-96）并参照《水轮发电机组启动试验规程》（DL/T507-2002）的规定，同时结合本电站的具体情况而编写的，在执行的过程中可视情况进行修改和增删或进行顺序调整，修改和增删或顺序调整的先决条件是要有利于对电站的所有分部工程、各系统、各设备在试运行过程中均能得到进行全面检查和试验，并有利于电站投产后能长期安全稳定运行为原则。

苍梧县丹竹二级水电站工程机组启动试运行计划大纲批准：审核：编写：一、总则1、丹竹二级水电站水轮发电机组启动试运行程序内容包括与机组有关的电气设备的起动、调整试验等项目。

2、机组试验项目是根据《水轮发电机组安装技术规范》（GB/T8564-2003）、《水轮发电机组启动试验规程》（DL/T507-2002）所规定的试验及设备生产厂家技术要求制订；如有临时增加试验项目需取得机组启动委员会同意，才能进行试验。

3、机组启动试运行试验的目的在于验证机组制造与安装质量，为正常并网运行创造条件；对机组启动过程中出现的问题和存在的缺陷，应及时加以处理和消除。

二、机组启动试运行前的检查（一）引水系统的检查1、进水口闸门、引水隧洞、压力前池、压力管道等水工建筑物应符合设计要求，所有杂物应清理干净。

2、引水系统的排水设施，包括管道、阀门、排水泵等必须处于能正常工作状态。

3、机组所有的水系统全部安装调试完毕，符合规程和设计要求，测量表计指示正确。

4、厂内的消防设施满足要求。

5、调速器安装调试完毕，导叶开、关灵活符合设计要求。

6、机组所有部件全部安装完毕，所有销钉、螺栓、螺母等已装齐全并全部紧固，牢固、可靠。

7、各转动部分间隙符合厂家的设计要求，机组内部已清扫干净，并经检查无遗物。

8、刹车制动闸灵活可靠。

9、发电机冷却水供水调试完毕，要求无渗漏，压力值达到设计要求。

10、与试运行有关的各种电气设备均安装完毕，按要求试验合格。

11、所有二次回路绝缘合格，各保护回路均已调试完毕，回路经总模拟试验，动作正确。

电流、电压回路均经检查接线正确。

12、全厂接地工程施工完毕，接地电阻经测量符合设计要求。

13、全厂临时电源安全可靠，临时照明布置合理，光线充足。

14、厂内外通信电话应畅通，符合要求。

（二）水轮机的检查1、水轮机转轮及所有部件已安装完工检查合格，施工记录完整，转轮与涡壳间隙已检查无遗留物。

2、主轴与发电机联轴器已安装完工，经检验调整达到设计要求。

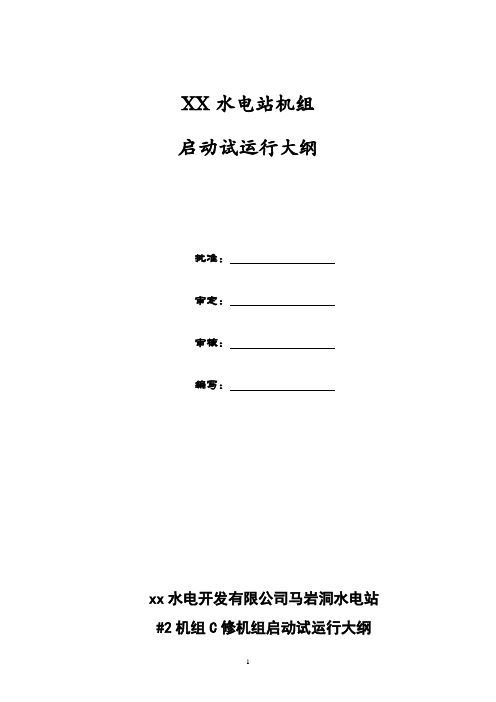

XX水电站机组启动试运行大纲批准：审定：审核：编写：xx水电开发有限公司马岩洞水电站#2机组C修机组启动试运行大纲编制说明：本试运行大纲依据《水轮发电机组安装技术规范GB8564-88》、《水轮发电机组启动试验规程DL/507-2002》，结合马岩洞水电站运行实际进行编制。

一、水轮发电机组启动试运行前的检查1、水轮机部分的检查a.水轮机转轮室间隙已检查无遗留杂物。

b.水导轴承润滑，冷却水系统已检查合格，油位、温度传感器及冷却水水压已调试，各整定值符合设计要求。

c.导水叶最大开度和关闭后的严密性及压紧行程已检验符合设计要求。

d.各测压表计、流量计、传感器及各种变送器均工作正常，管路连接良好。

e.蝶阀锁定投入、拨出方便可靠。

f.蜗売放空阀已关闭。

g.相关资料、记录完整，H\W质检点，全部认定、签字完成，具备开机条件。

2、调速系统及其设备的检查a.调速系统及其设备已检查完成，并调试合格。

油压装置压力、油位正常。

各部表计、阀门均已整定符合要求。

b.油压装置油泵调试完毕，手、自动调试合格，运行正常，无异常振动和发热。

油箱油位计动作正常。

补气装置手动、自动动作正确。

油压装置整定值符合设计要求。

c.检查油压装置至调速器各油管路、阀门、接头及部件等均无渗油现象。

d.调速器柜已调试合格。

e.各部位信号指示状态正确。

f.相关资料、记录完整，H\W质检点，全部认定、签字完成，具备开机条件。

3、发电机部分的检查a.发电机定、转子气隙内无任何杂物。

b.导轴承及推力轴承油位、温度传感器及冷却水压已调试，整定值符合设计要求。

c.发电机风罩以内所有阀门、管路、接头等均已检查，处于正常工作状态。

d.发电机内消防环管检查完好。

e.发电机转子集电环、碳刷、碳刷架已检查、处理，无积炭，干净清洁。

f.发电机风罩内所有电缆、导线、辅助线、端子排均已检查正确无误。

g.发电机制动闸板检查厚度符合使用要求，动作试验正常。

h.发电机的空气冷却器完好，阀门无渗漏水现象。

冲江河电站水轮发电机组起动试验大纲冲江河（扩容）水电站工程冲江河电站水轮发电机组起动试验大纲目录1总则 (2)2水轮发电机组起动试运行前的检查 (2)3水轮发电机组充水试验 (7)4水轮发电机组空载试运行 (9)5水轮发电机组带主变压器及高压配电装置试验、主变压器冲击合闸试验16 6水轮发电机组并列及负荷试验 (17)7水轮发电机组72h带负荷连续试运行 (19)1 总则1. 0. 1 本大纲适用于冲江河（扩容）电站水轮发电机组起动试运行试验。

1. 0. 2 水轮发电机组安装完工检验合格后应进行启动试运行试验，试验合格交接验收后方可投入系统并网运行。

起动试运行试验的目的在于验证机组制造与安装质量，为正式并网运行创造条件。

1. 0. 3 对机组启动过程中出现的问题和存在的缺陷，应及时加以处理和消除，使水轮发电机组交接验收后可长期、安全、稳定运行。

1. 0. 4 水轮发电机组的继电保护、自动控制、测量仪表等装置和设备，以及机组运行有关的电气回路、电器设备等，均应根据相应的专用规程进行试验。

1. 0. 5 发电机技术参数：型号:SF24-10/3300 额定容量:28235 KVA (24000KW) 额定电压:10.5 KV额定电流:1553 A 额定转速:600 r/min 2 水轮发电机组起动试运行前的检查2．1 引水系统的检查2．1．1 进水口拦污栅已安装完并清理干净,检验合格。

2．1．2 进水口闸门门槽已清扫干净并检验合格；工作闸门、充水阀，启闭装置已安装完工。

在无水情况下手动、自动操作均已调试合格，启闭情况良好，检修闸门在关闭状态。

2．1．3 压力钢管、调压井及通气孔、蜗壳、尾水管等过水通流系统均已检验合格并清理干净；灌浆孔已封堵；测压头已装完，测压管阀门、测量表计均已安装完。

伸缩节间隙均匀，盘根有足够的紧量。

所有进人孔(门)的盖板均已严密封闭。

2．1．4 蝴蝶阀及旁通阀已安装完并调试合格，启闭情况良好；油压装置及操作系统已安装完并检验合格，油泵电动机运转正常。

xxxx水电站水轮发电机组启动试运行阶段验收大纲xxxxxx电站启动验收委员会试运行指挥部验收交接组2014年月日第一章总则第一条工程概况：（一）xxxx水电站位于北盘江上游支流清水河上，工程位于贵州省西部，x，大坝类型为碾压混凝土重力坝，坝高74.5米，水库正常蓄水位1300m，汛限水位1300m，多年平均流量77.10m3/s，水库总库容1281.3×104m3，正常蓄水位以下库容1203.4×104m3，调节库容671.8×104m3，是一座以发电为主的日调节水库。

电站装机容量3×60MW，机组类型为混流式水轮发电机，接入220kV上网线路，预计投产时间为2014年，设计多年平均发电量6.65亿kW·h，最大净水头：150.4 m；加权平均净水头：134.7 m；额定水头：126m；最小净水头：118.6 m，发电引水流量为165m3／s，单机流量为55m3／s。

（二）xxxx水电站工程于2009年8月23日开工，根据工程项目总承包单位的计划，拟在2014年7月完成水轮发电机组及附属设备安装调试，2014年8月上旬进入72小时发电试运行；大坝及其有关水工建筑及金结设备等后续工程计划在2014年7月初完工。

（三）根据工程实际进展情况，业主单位黔西北水力发电总厂以金元水电函【2014】5号文通知，正式成立xxxx水电站机组启动验收委员会，并于2014年6月8日在电站现场召开启动验收委员会第一次会议。

根据会议的安排及要求，此次启动试运行阶段验收的具体工作，由验收委员会下设的试运行指挥部及两个工作组负责。

第二条为保证电站机组及附属设备移交后的安全经济运行，现依据有关行业标准及规程制度和xxxx水电站实际情况，由验收交接组拟订《xxxx水电站水轮发电机组启动试运行阶段验收大纲》，作为机组启动试运行阶段验收交接中的重要依据之一。

第三条阶段验收依据：电力行业标准《水电站基本建设工程验收规程》DL/T5123-2000、《水利水电建设工程验收规程》SL223-2008、《水轮发电机组启动试验规程》DL/T507-2002等及国家相关标准规程，水利及电力行业标准规程，以及具有法律效应的相应合同、设计文件等。

水电站启动试运行调试程序大纲一、前言随着水电站建设规模越来越大，设备类型越来越复杂，启动试运行调试工作越来越重要。

本文档旨在为水电站启动试运行调试工作提供一个基础的大纲，帮助工程师们更有系统、有条理地完成调试工作，确保水电站安全可靠地投入运行。

二、启动试运行准备工作1.熟悉装置的结构、性能、工作原理和调试流程2.检查所有安全设备是否正常，准备好所有必要设备3.提前与现场运行、施工人员沟通，确定调试计划与工作流程4.制定详细的调试计划，规定每个装置的调试顺序和方法5.检查所有设备的强度、精度和信号电缆的连接情况等三、水电站启动试运行调试步骤1.逐个启动各系统的设备，按照启动流程逐一检查设备的运行情况，如是否有异常声响、振动等，采取必要措施。

2.开启各系统的电源，在调试运行中逐一检查各系统的性能指标；对于检查不合格或不达标的系统，及时进行排障处理。

3.检查各系统的控制系统，包括控制器、传感器等设备有无异常运行情况，对于出现问题的设备及时进行检查和处理。

4.检查各系统上下游设备的连锁性、联动性是否工作正常，如发现问题，及时进行排障处理。

5.检查各系统的安全设备与保护措施是否工作正常，如安全阀、安全门，自动切断装置等，及时发现并处理存在的问题。

6.结合实际情况，加大负载，逐步提高运行中的流量、电压等指标，检查各系统设备及性能的稳定性和安全性。

四、调试记录与维护1.按照调试计划记录各项检查情况，及时记录存在的问题与处理过程。

2.针对记录数据，建立水电站的维护档案，并对其中所有设备进行维护计划安排。

3.设立设备维护制度，定期进行设备情况调查和性能评估，以便为后期正常运行提供参考依据。

五、总结水电站启动试运行调试是一项极其关键的工作，对整个水电站的运行可靠性、经济效益的发挥以及危险防范等方面都有着非常重要的作用。

通过制定本文档所描述的大纲，可以为水电站调试运行工作提供参考，同时也能够促进水电站调试运行工作的高效、科学、安全进行。

罗松场河一级水电站1#发电机组启动试运行试验大纲1. 总纲1.1 本大纲根据设计与厂家的技术文件、部颁相关规程，结合机组安装具体情况, 严格按照《水轮发电机组启动试运行规程》编制。

适用于罗松场河一级水电站1#机组（以下简称1#机）及其附属设备的启动试运行试验。

1.2 1#机启动试运行应在启动委员会领导下，由项目部组织专门机构负责进行。

1.3 1#机启动试运行应在引水系统的水工建筑及金属结构经检查，设计、施工、安装、检测等原始资料及竣工图纸经审查批准后进行。

1.4 1#机启动试运行应在二台球阀、1#机及附属设备、主变及高压配电装置、二次控制、保护设备经安装、调试竣工，质量经鉴定验收，安装和试验记录经审查批准后进行。

1.5 35KV设备经安装验收合格，通讯畅通。

相应二次测量、控制、保护设备调试合格，整定值按电网要求整定，质量经鉴定验收，安装、试验经审查批准后进行。

1.6 试运行中的试验项目须详细记录，作出结论。

通过试运行，启动委员会应编制1#机及相关设备的验收合格证书，作为机组并网投产的依据。

1.7 试运行期间，大坝水位应保持蓄水状态，试运行前关闭冲砂孔闸门蓄水。

1.8 试运行组织机构、工作人员名单经启动委员会批准后上岗。

2. 水轮发电机组启动试运行前的检查2.1 充水前应作下列检查，并作好相应记录。

2.1.1.引水系统的检查2.1.1.1.进水口拦污栅应安装调试完工并清理干净检验合格。

2.1.1.2.进水口及闸门门槽已已清扫干净检验合格。

全部闸门及启闭装置已安装完工,在无水情况下手动、自动操作均已调试合格,启闭情况良好,启闭时间应符合设计要求。

检修及工作闸门处于关闭状态。

2.1.1.3.压力管道、蜗壳及尾水管等过水通流均已检验合格清理干净。

测压头已安装好,测压管阀门、测量表计均已安装。

伸缩节间隙应均匀,盘根有足够的紧量。

所有进人孔的盖板均已严密封闭。

2.1.1.4.球阀及旁通阀已安装完工调试合格,启闭情况良好,处于关闭状态。

新疆XXX水电站首台机组启动试运行大纲批准：审核：编制：新疆XXX水电站机电安装项目经理部2008年12月20日目录1.启动试运行大纲的编制依据2.充水试验前应具备的条件3.充水试验4.机组首次开停机试验5.机组过速试验6.自动开停机试验7.发电机升流试验8.发电机升压试验9.主变与开关站升流试验10.主变与开关站升压试验11.线路受电与开关站受电试验12.主变冲击试验13.机组并网及带负荷、甩负荷试验14.机组72小时试运行试验15.安全注意事项16 . 1#机组启动试运行电气主接线图1．起动试运行大纲的编制依据1.1 《水轮发电机组起动试验规程》（DL507-2003）1.2 《水轮发电机组安装技术规范》（GB8564-2003）1.3 《电气设备交接试验规程》（GB50150-2006）1.4 新疆XXX电站设计技术文件1.5 新疆XXX电站设备生产厂家技术文件1.6 施工现场的具体情况1.7 我单位多年来从事水电站机组启动试运行经验1.8 新疆XXX电站有关合同文件2.充水试验前应具备的条件2.1 引水系统2.1.1 前池闸门及启闭机安装调试完毕，具备投入条件，处于关闭状态。

2.1.2 流道内杂物已清理干净，并经检查合格。

2.1.3 流道内各部位测压测流管路畅通完好。

2.1.4 钢管排水阀与尾水排水阀操作灵活可靠，并处于关闭状态。

2.1.5 蜗壳进人门、尾水管进人门已封盖完毕。

2.1.6 1号、2号机尾水闸门已安装调试完毕，并处于关闭状态。

2.1.7消防水管阀门关闭。

2.1.8前池拦污删落下。

2.1.9分水枢纽系统具备充水条件。

2.1.10分水枢纽蓄水闸门关闭，分水枢纽蓄水水位满足1号机组充水要求。

2.1.11引水渠内无杂物且具备充水条件。

2.1.12节制闸闸门关闭，下游侧排水畅通。

2.2 水轮机2.2.1 导水叶处于全关位置，锁锭投入。

2.2.2 主轴密封投入。

2.2.3 顶盖排水系统安装调试完毕并投入运行（临时排水泵已备好）。

宣恩金滩电站调试大纲（5篇范文）第一篇：宣恩金滩电站调试大纲宣恩县金滩水电站机组启动调试大纲一水轮发电机组：无水调试： 1 水轮机：（1）水轮机转轮与转轮室间隙应均匀。

5个叶片旋转360°的间隙。

不超过设计值的± 10%；（2）导水叶立面局部间隙不大于0.13mm。

端面间隙下40%。

上60%；（3）导叶全关后。

接力器压紧行程4mm；（4）检修空气围带0.5Mpa气压，动作5次；（5）平面止漏密封，0.1Mpa水压，动作应是三台；（6）水导瓦间隙按盘车摆度分配间隙；（7）水导油盆安装就位后，煤油渗透试验12小时，不渗透；（8）水导油冷器，0.5Mpa水压耐压试验10分钟，不渗透；2 发电机：（1）发电机安装就位前按交接试验做完各项电气试验；（2）发电机空气间隙调整后，相差不大于平均值的±10%；（3）发电机转子铁芯低于定子铁芯1—2mm；（4）上下导推力绝缘电阻（用1000V）不低于10MΩ；（5）各瓦测温元件引线绝缘电阻不低于5MΩ；（6）下导推力油盆组装就位后，煤油渗透试验12小时，不渗透；（7）油冷器0.5Mpa水压耐压10分钟不渗透；(8) 下导瓦间隙单瓦间按摆度调整；（9）上导瓦间隙单瓦间隙按平均间隙分配；（10）集电环、引线、刷架交流耐压3kV，绝缘电阻大于5MΩ。

3 调速器：（1）油泵启动调试、切换、后备试验、压力整定；（2）调速器静特性试验（3）接力器→导叶→调速器开度试验；（4）调速器最低油压下导叶关闭试验；（5）开关机时间整定；（6）调速器动特性试验；（7）调速器近控→手切换试验；（8）调速器远控→远控试验 4 发电机励磁：（1）开环试验；（2）远、近控试验；（3）信号采集；（4）回路绝缘电阻，要求5MΩ以上。

5 制动系统调试：（1）制动系统耐压；（2）制动器：制动、复归试验；（3）制动系统信号（4）模拟实验。

6 测温系统模拟试验：（1）机组瓦温：a.发信号65℃（机组试运行时调60℃）温度过高；b．事故停机70℃（试运行时65℃）。
