钢中主要合金元素的作用

合金元素在钢中的作用Mn：1、在低含量范围（Mn≤0.2）内对钢具有很大的强化作用，提高强度、硬度和耐磨性。

降低钢的临界冷却速度。

2、提高钢的淬透性、稍稍改善钢的低温韧性任性。

3在高含量范围的作用主要奥氏体元素。

Si：1、强化铁素体提高钢的强度和硬度降低钢的临界冷却速度提高钢的淬透性。

2、提高钢在氧化性腐蚀介质中的耐蚀性提高钢的耐热性。

3、磁钢中的主要合金元素。

Cr：1、在低合金范围内，对钢有很大的强化作用，提高钢强度、硬度、耐磨性。

2、降低钢的临界冷却速度提高钢的淬透性。

提高钢的耐热性是耐热钢的主要合金元素。

3、在高合金范围内，使钢具有对强氧化性酸等腐蚀性介质的耐腐蚀能力。

Mo：1、强化铁素体，提高钢的强度、硬度。

2、降低钢的临界冷却速度，提高钢的淬透性。

3、提高钢的耐热和高温强度，是热强钢重要合金元素。

Ni：1、提高钢的强度，而不降低其塑性。

2、降低钢的临界冷却速度，提高钢的淬透性。

3、改善钢的低温韧性。

4、扩大奥氏体区，是奥氏体化的有效元素。

5、本身具有一定耐蚀性，对于一些还原性酸类（硫酸、盐酸）有良好的耐蚀能力。

V：1、在低含量（0.05-0.1% ）提高韧性，细化晶粒。

2、在高含量（>0.2%）时形成V4C3碳化物，提高热强性。

Al：1、炼钢中良好的脱氧作用。

2、细化晶粒，提高钢的强度。

3、提高钢的抗氧化性能，提高不锈钢对强氧化性酸类的耐蚀能力。

Ti、Nb：1、细化晶粒。

2、在不秀钢中改善抗晶间腐蚀的能力。

Cu：1、强化铁素体（质量分数<1.5%。

）2 、提高钢的耐蚀能力（特别是硫酸）。

3 、产生析出强化作用。

（>3.0% ）W：1 、细化晶粒。

2 、提高淬透性。

3 、生成热稳定碳化物和氮化物提高钢的热强性。

Re：1、炼钢中起脱硫去气净化钢液的作用。

2、细化晶粒改善铸态组织（缩小柱状晶区）。

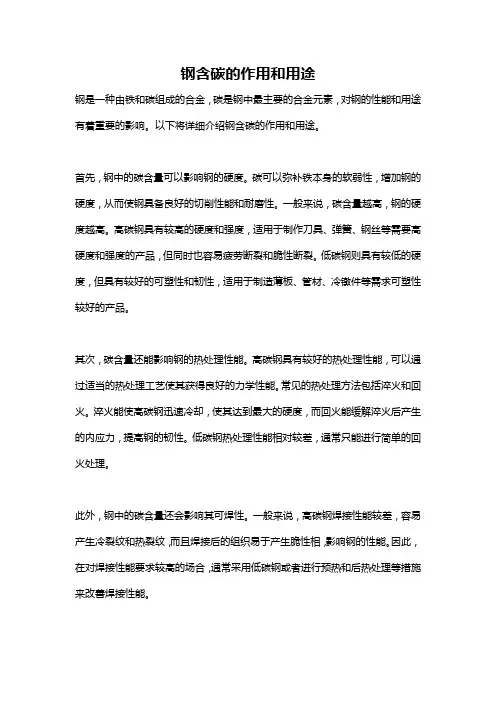

钢含碳的作用和用途钢是一种由铁和碳组成的合金，碳是钢中最主要的合金元素，对钢的性能和用途有着重要的影响。

以下将详细介绍钢含碳的作用和用途。

首先，钢中的碳含量可以影响钢的硬度。

碳可以弥补铁本身的软弱性，增加钢的硬度，从而使钢具备良好的切削性能和耐磨性。

一般来说，碳含量越高，钢的硬度越高。

高碳钢具有较高的硬度和强度，适用于制作刀具、弹簧、钢丝等需要高硬度和强度的产品，但同时也容易疲劳断裂和脆性断裂。

低碳钢则具有较低的硬度，但具有较好的可塑性和韧性，适用于制造薄板、管材、冷镦件等需求可塑性较好的产品。

其次，碳含量还能影响钢的热处理性能。

高碳钢具有较好的热处理性能，可以通过适当的热处理工艺使其获得良好的力学性能。

常见的热处理方法包括淬火和回火。

淬火能使高碳钢迅速冷却，使其达到最大的硬度，而回火能缓解淬火后产生的内应力，提高钢的韧性。

低碳钢热处理性能相对较差，通常只能进行简单的回火处理。

此外，钢中的碳含量还会影响其可焊性。

一般来说，高碳钢焊接性能较差，容易产生冷裂纹和热裂纹，而且焊接后的组织易于产生脆性相，影响钢的性能。

因此，在对焊接性能要求较高的场合，通常采用低碳钢或者进行预热和后热处理等措施来改善焊接性能。

此外，钢中碳含量还会影响钢的耐腐蚀性能。

低碳钢具有较好的耐腐蚀性能，适用于制造一些对耐腐蚀性能有要求的产品，如水管、化工设备等。

而高碳钢则相对较差，容易被腐蚀。

在对钢的耐腐蚀性能有高要求的环境中，通常采用不锈钢等特殊材料。

此外，钢中碳含量还会影响钢的导电性能和磁性能。

高碳钢导电性能相对较差，适用于制造电阻器、发动机电磁铁等需要较高电阻或者不引起磁场干扰的产品。

低碳钢则具有较好的导电性能和磁性能，适用于制造电缆、变压器等需要较好导电性的产品。

综上所述，钢中的碳含量对钢的性能和用途有着重要影响。

碳含量可以影响钢的硬度、可塑性、韧性、热处理性能、焊接性能、耐腐蚀性能、导电性能和磁性能。

因此，在钢的生产和选用过程中，需要根据具体的需求和使用环境，选择适当的钢材类型和碳含量，以满足要求。

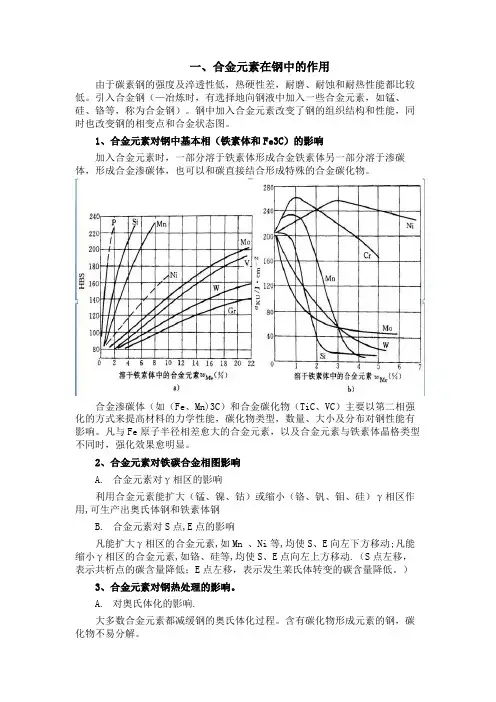

一、合金元素在钢中的作用由于碳素钢的强度及淬透性低，热硬性差，耐磨、耐蚀和耐热性能都比较低。

引入合金钢（—冶炼时，有选择地向钢液中加入一些合金元素，如锰、硅、铬等，称为合金钢）。

钢中加入合金元素改变了钢的组织结构和性能，同时也改变钢的相变点和合金状态图。

1、合金元素对钢中基本相（铁素体和Fe3C）的影响加入合金元素时，一部分溶于铁素体形成合金铁素体另一部分溶于渗碳体，形成合金渗碳体，也可以和碳直接结合形成特殊的合金碳化物。

合金渗碳体（如（Fe、Mn)3C）和合金碳化物（TiC、VC）主要以第二相强化的方式来提高材料的力学性能，碳化物类型，数量、大小及分布对钢性能有影响。

凡与Fe原子半径相差愈大的合金元素，以及合金元素与铁素体晶格类型不同时，强化效果愈明显。

2、合金元素对铁碳合金相图影响A.合金元素对γ相区的影响利用合金元素能扩大（锰、镍、钴）或缩小（铬、钒、钼、硅）γ相区作用,可生产出奥氏体钢和铁素体钢B.合金元素对S点,E点的影响凡能扩大γ相区的合金元素,如Mn 、Ni等,均使S、E向左下方移动;凡能缩小γ相区的合金元素,如铬、硅等,均使S、E点向左上方移动.（S点左移，表示共析点的碳含量降低；E点左移，表示发生莱氏体转变的碳含量降低。

）3、合金元素对钢热处理的影响。

A.对奥氏体化的影响.大多数合金元素都减缓钢的奥氏体化过程。

含有碳化物形成元素的钢，碳化物不易分解。

B.对奥氏体晶粒大小的影响。

大多数合金元素都能不同程度地阻碍奥氏体晶粒长大。

尤其是合金碳化物在高温下比较稳定，分布在A的晶界上，阻止A晶粒长大C.合金元素对过冷奥氏体转变的影响。

大多数合金元素均不同程度使C曲线右移（有些合金元素能改变C曲线的形状）使临界冷却速度减小，提高钢的淬透性。

D.合金元素对M相变温度也有影响,大多数合金元素使Ms点下降。

4、合金钢分类通用分类方法有 :◆按合金元素的质量分数◆按合金元素的种类分：铬钢、锰钢、铬镍钢、硅锰钼钒钢等◆按主要用途分：分类钢种主要用途：●构造用合金钢：刚强度低合金钢低Mn、低Si-Mn——汽车车身、构造用机件、船体●热处理用中合金钢： Ni、Cr、Ni- Cr、Cr- Mo、Ni- Cr-Mo——曲柄轴、螺栓、齿轮、大型轴●表面硬化钢：二、常用合金元素在钢中的作用为了合金化而加入的合金元素，最常用的有硅、锰、铬、镍、钼、钨、钒等。

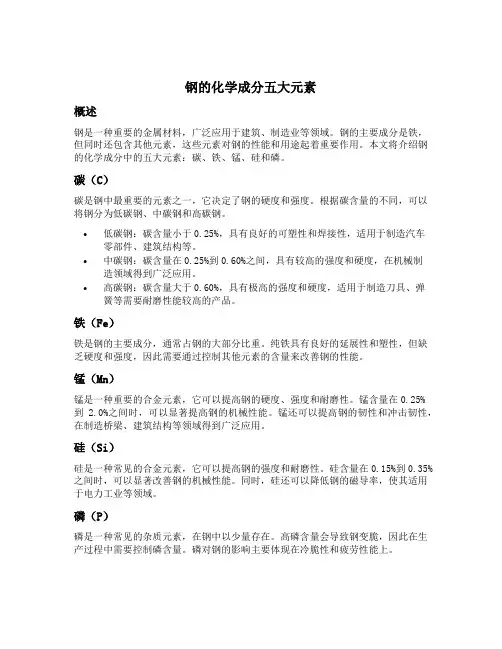

钢的五大元素引言钢是一种重要的金属材料，广泛应用于建筑、交通、机械制造等领域。

它具有优异的力学性能和耐腐蚀性，被誉为现代工业文明的基石之一。

钢的组成主要包括铁和碳，但除此之外，还存在着其他几个重要的元素对钢材的性能产生着深远影响。

这些元素被称为钢的五大元素，分别是碳、硅、锰、磷和硫。

本文将详细介绍每个元素在钢中的作用及其对钢材性能的影响。

1. 碳（C）碳是构成钢材最重要的元素之一，它可以通过控制含碳量来调节钢材的硬度和强度。

在低碳钢中，碳含量通常在0.05%以下；而高碳钢中，碳含量可以达到0.6%以上。

•硬度：增加碳含量可以提高钢材的硬度。

这是因为碳原子可以在晶格中形成固溶体，并增加晶格间距离，使得晶体结构更加紧密，从而增加了钢材的硬度。

•强度：碳的存在可以增加钢材的强度。

碳原子可以与铁原子形成固溶体，并生成强化相，如Fe3C（渗碳体），从而增加钢材的强度。

•韧性：适量的碳含量可以提高钢材的韧性。

过高或过低的碳含量都会降低钢材的韧性。

2. 硅（Si）硅是一种常见的合金元素，在钢中起到多种作用。

•脱氧剂：硅可以作为脱氧剂，与氧反应生成SiO2，有效地除去钢中的氧化物。

这有助于提高钢材的纯净度和耐蚀性。

•弥散剂：硅能够与其他合金元素形成固溶体，改善晶界结构，提高钢材的强度和韧性。

•抑制晶粒长大：适量添加硅可以抑制晶粒长大，细化晶粒尺寸，从而提高钢材在高温下的力学性能。

3. 锰（Mn）锰是一种重要的合金元素，在钢中起到多种作用。

•强化剂：锰能够与铁形成固溶体，并生成强化相，如MnS（硫化锰）和Mn3N （氮化锰），从而提高钢材的强度和硬度。

•脱氧剂：锰可以作为脱氧剂，与氧反应生成MnO，有效地除去钢中的氧化物。

这有助于提高钢材的纯净度和耐蚀性。

•抑制晶粒长大：适量添加锰可以抑制晶粒长大，细化晶粒尺寸，从而提高钢材在高温下的力学性能。

4. 磷（P）磷是一种常见的合金元素，在钢中起到多种作用。

•强化剂：适量添加磷可以提高钢材的强度和硬度。

冷作模具钢中合金元素的作用
在冷作模具钢中，合金元素的作用主要在于提高淬透性和耐磨性。

这些元素通常包括铬（Cr）、钼（Mo）、钴（Co）等。

1. 铬（Cr）：是一种重要的合金元素，可以为钢提供强度、硬度和耐腐蚀性能。

在冷作模具钢中，铬的主要作用是增加钢的硬度和耐磨性。

同时，铬还可以形成硬质的氧化物膜，防止钢材的氧化和腐蚀。

2. 钼（Mo）：一种常见的微合金元素，在冷作模具钢中的作用主要是增加
钢材的硬度和尺寸稳定性。

此外，钼还可以提高钢的高温强度和耐腐蚀性。

3. 钴（Co）：一种贵重的合金元素，主要用于增加钢材的强度和韧性。

在
冷作模具钢中，钴的主要作用是提高钢材的强度和耐磨性能，特别适用于大型模具的制造。

请注意，对于耐磨性要求高的模具，多采用加入碳化物形成元素，例如Cr、Mo、W、V等元素的多元合金钢。

如需更多关于冷作模具钢中合金元素作
用的信息，建议查阅金属材料专业书籍或咨询金属材料领域专业人士。

1. 合金元素对钢性能的影响钢材中合金元素可以提高钢铁材料洁净度、均匀度、组织细度等影响材料性能，提高冶金行业资源、能源利用效率，实现节能、环保，促进钢铁行业可持续发展。

主要有以下几个方面：(1)结晶强化。

结晶强化就是通过控制结晶条件，在凝固结晶以后获得良好的宏观组织和显微组织，从而提高金属材料的性能。

它包括：(2)形变强化。

金属材料经冷加工塑性变形可以提高其强度。

这是由于材料在塑性变形后位错运动的阻力增加所致。

(3)固溶强化．通过合金化(加入合金元素)组成固溶体，使金属材料得到强化称为固溶强化。

(4)相变强化。

合金化的金属材料，通过热处理等手段发生固态相变，获得需要的组织结构，使金属材料得到强化，称为相变强化。

(5)晶界强化。

晶界部位的自由能较高，而且存在着大量的缺陷和空穴，在低温时，晶界阻碍了位错的运动，因而晶界强度高于晶粒本身；但在高温时，沿晶界的扩散速度比晶内扩散速度大得，晶界强度显著降低。

因此强化晶界对提高钢的热强性是很有效的。

硼对晶界的强化作用，是由于硼偏集于晶界上，使晶界区域的晶格缺位和空穴减少，晶界自由能降低；硼还减缓了合金元素沿晶界的扩散过程；硼能使沿晶界的析出物降低，改善了晶界状态，加入微量硼、锆或硼+锆能延迟晶界上的裂纹形成过程；此外，它们还有利于碳化物相的稳定。

(6)综合强化。

在实际生产上，强化金属材料大都是同时采用几种强化方法的综合强化，以充分发挥强化能力。

例如：1）固溶强化十形变强化，常用于固溶体系合金的强化。

2）结晶强化+沉淀强化，用于铸件强化。

3）马氏体强化+表面形变强化。

对一些承受疲劳载荷的构件，常在调质处理后再进行喷丸或滚压处理。

4）固溶强化+沉淀强化。

对于高温承压元件常采用这种方法，以提高材料的高温性能。

有时还采用硼的强化晶界作用，进一步提高材料的高温强度。

2.合金元素的存在形式根据合金元素与碳的作用不同，可将合金元素分为两大类：碳化物形成元素，它们比Fe具有更强的亲碳能力，在钢中将优先形成碳化物，依其强弱顺序为Zr、Ti、Nb、V、W、Mo、Cr、Mn、Fe等，它们大多是过渡族元素，在周期表上均位于Fe的左侧；非碳化物形成元素，主要包括Ni、Si、Co、Al等，他们与碳一般不生成碳化物而固溶于固溶体中，或生成其它化合物如AlN，一般位于周期表的右侧。

1. 合金元素对钢性能的影响钢材中合金元素可以提高钢铁材料洁净度、均匀度、组织细度等影响材料性能，提高冶金行业资源、能源利用效率，实现节能、环保，促进钢铁行业可持续发展。

主要有以下几个方面：(1)结晶强化。

结晶强化就是通过控制结晶条件，在凝固结晶以后获得良好的宏观组织和显微组织，从而提高金属材料的性能。

它包括：(2)形变强化。

金属材料经冷加工塑性变形可以提高其强度。

这是由于材料在塑性变形后位错运动的阻力增加所致。

(3)固溶强化．通过合金化(加入合金元素)组成固溶体，使金属材料得到强化称为固溶强化。

(4)相变强化。

合金化的金属材料，通过热处理等手段发生固态相变，获得需要的组织结构，使金属材料得到强化，称为相变强化。

(5)晶界强化。

晶界部位的自由能较高，而且存在着大量的缺陷和空穴，在低温时，晶界阻碍了位错的运动，因而晶界强度高于晶粒本身；但在高温时，沿晶界的扩散速度比晶内扩散速度大得，晶界强度显著降低。

因此强化晶界对提高钢的热强性是很有效的。

硼对晶界的强化作用，是由于硼偏集于晶界上，使晶界区域的晶格缺位和空穴减少，晶界自由能降低；硼还减缓了合金元素沿晶界的扩散过程；硼能使沿晶界的析出物降低，改善了晶界状态，加入微量硼、锆或硼+锆能延迟晶界上的裂纹形成过程；此外，它们还有利于碳化物相的稳定。

(6)综合强化。

在实际生产上，强化金属材料大都是同时采用几种强化方法的综合强化，以充分发挥强化能力。

例如：1）固溶强化十形变强化，常用于固溶体系合金的强化。

2）结晶强化+沉淀强化，用于铸件强化。

3）马氏体强化+表面形变强化。

对一些承受疲劳载荷的构件，常在调质处理后再进行喷丸或滚压处理。

4）固溶强化+沉淀强化。

对于高温承压元件常采用这种方法，以提高材料的高温性能。

有时还采用硼的强化晶界作用，进一步提高材料的高温强度。

2.合金元素的存在形式根据合金元素与碳的作用不同，可将合金元素分为两大类：碳化物形成元素，它们比Fe具有更强的亲碳能力，在钢中将优先形成碳化物，依其强弱顺序为Zr、等，它们大多是过渡族元素，在周期表上均位Fe、Mn、Cr、Mo、W、V、Nb、Ti 于Fe的左侧；非碳化物形成元素，主要包括Ni、Si、Co、Al等，他们与碳一般不生成碳化物而固溶于固溶体中，或生成其它化合物如AlN，一般位于周期表的右侧。

合金元素在钢中的作用C元素：与钢中的其他合金元素结合形成碳化物硬质相，能与Cr，Fe等形成M7C3，M23C6，M3C等化合物，提高钢的硬度和和耐磨性；碳是碳化物形成的主要因素，碳的含量影响碳化物数量，但是不影响种类。

缺点：碳含量增加时使钢的耐蚀性降低，同时使碳钢焊接性能和冷加工性能变差Cr元素：Cr是一个有效提高耐蚀性的元素及较强的碳化物形成元素，同时C、Cr也是固溶强化元素1）提高钢的强度和硬度，同时降低塑性和韧性；2）使钢具有良好的抗腐蚀和抗氧化性能；3）提高钢的高温机械性能；4）阻止石墨化；5）提高钢的淬透性缺点：促进钢的回火脆性Si元素：非碳化物形成元素；Si钢中还原剂和脱氧剂，能显著提高钢的弹性极限，屈服点，和抗拉强度；与铬、钨、钼等元素结合提高钢的抗腐蚀性能和抗氧化作用；能固溶于铁素体和奥氏体，提高钢的强度和硬度；提高钢的淬透性和抗回火性；缩小γ区；缺点：含量较高时，焊接时造成飞溅，降低钢的焊接性能，会降低焊缝的抗热裂纹能力。

Mn 元素：在炼钢时，提高钢的强度，消除硫的影响，是良好的脱氧剂和脱硫剂；提高钢的淬透性，改善钢的加工性能；含锰量在11%到14%时，钢具有较高的耐磨性；扩大γ区，形成无限固溶体，对铁素体和奥氏体固溶强化，弱碳化物形成元素，进入固溶体代替铁原子形成合金渗碳体；缺点：Mn元素促进晶粒长大，可加入钼、钒、钛来细化晶粒，当锰的质量分数超过1%时，使钢的焊接性能变差；降低钢的耐锈蚀能力。

B元素：有利于脱氧造渣和自熔，提高润湿性；加入微量B，可显著提高钢的淬透性；在 Fe-C-B 系耐磨喷焊材料中，当 B 含量低于 2.37%时，B的含量增加喷焊层的耐磨性上升缓慢，因为形成了硬度不超过 HV1000的含硼渗碳体Fe3(C,B)，Fe23(C,B)6，故耐磨性提高较少。

当B的含量高于2.37%时，合金中出现 Fe2B，而Fe2B 硬度较高，随着Fe2B 的不断增加，涂层中形成均匀的耐磨骨架，能有效地降低高硬度磨粒的进入，故耐磨损性能急剧升高，但硼的含量大于4.0%，由于涂层脆性和形成的喷焊缺陷的增加反而导致涂层耐磨性出现降低的趋势Ni 元素：提高钢的淬透性；改善加工性能和可焊接性能，提高钢的耐腐蚀性能，不仅耐酸而且耐碱及大气腐蚀；细化晶粒；提高钢的强度而不降低其韧性。
