伺服电机系统测试解决方案

伺服电机检测方法伺服电机是一种智能化运动控制系统的核心部件，通常被用于机器人、自动化设备、工业机器人等领域中。

伺服电机相比传统马达发动机等，具有高速、高精度、高稳定性等特点，适用性广，因此受到越来越多企业的欢迎。

伺服电机作为运动控制系统的核心部件之一，需要保证其运行稳定可靠，否则可能导致设备损坏，带来更大的风险。

因此，对于伺服电机的检测方法尤为重要，检测流程应尽可能细致、详细，以便于发现潜在的问题。

1.外观检查：首先需要对伺服电机的外观进行检查，包括电机外壳、电机轴、电机输出轴和电机连接线等，确保它们完好无损、坚固耐用。

2.电气参数检测：检查伺服电机的各项电气参数是否与规格书的要求相符，包括电感、电阻、电压、频率等参数。

这些参数可以通过万用表或其他测试仪器来进行检测。

3.运动控制检测：伺服电机是通过数码控制器来实现运动控制的，因此需要对数码控制器进行检查。

检查数码控制器的输出信号是否正确，以及控制信号是否正常。

4.负载反馈检测：伺服电机通常配备有负载反馈装置，负载反馈装置能够提供运动控制系统所需要的实时反馈信号。

因此，需要对负载反馈装置进行检测，保证其正常工作。

负载反馈装置检测需要通过实验数据进行比较，以检测其准确性。

5.振动检测：伺服电机的振动能够反映出伺服电机是否平稳运行。

因此，需要对伺服电机的振动进行检测，以判断是否存在共振点或振动异常问题。

6.温度检测：伺服电机在运行状态下会产生一定的热量，因此需要对伺服电机的表面温度进行检测，确保其温度不会超过设定阈值。

总结对于伺服电机的检测方法，要综合考虑电气参数、运动控制、负载反馈、振动和温度等因素，以确保其稳定可靠的运行。

每次对伺服电机进行检测时，需要尽可能地详细记录测试数据和结果，以便于参考和分析。

同时，若发现任何潜在问题，应及时处理，以保证整个系统的可靠性和安全性。

伺服电机的定位精度测试方法在机械设计中，伺服电机是一种常见的驱动装置，其高精度的定位性能被广泛应用于各种行业。

而在生产和使用过程中，如何准确地测试伺服电机的定位精度成为了重要问题，因为测试结果直接关系到产品的质量和稳定性。

下面，本文将介绍两种常见的伺服电机定位精度测试方法，以供参考和借鉴。

一、激光干涉法激光干涉法是一种常用的测量方法，它基于激光光束与被测物体表面的反射光的干涉现象，计算出待测物体的距离或运动状态。

在测试伺服电机定位精度时，可以使用激光干涉仪器来测试。

测试步骤：1.安装测试系统：将激光干涉仪器安装在被测试的伺服电机附近，使其成为倾斜激光束的发射源。

2.测试样本设置：将测试样本与伺服电机连接，例如将测试样本与伺服电机轴对齐并夹持测试样本。

3.测试采集：启动伺服电机，使测试样本进行一系列的定位运动，例如沿一个直线或一个圆周运动，此时激光干涉仪器会记录下测试样本的运动轨迹。

4.数据处理：通过对激光干涉仪器所记录的运动轨迹数据进行分析和计算，可以得到伺服电机的定位精度数据。

二、码盘反馈法码盘反馈法是另一种常见的测试方法，它基于码盘测量被测伺服电机旋转的角度并反馈给控制系统，实现位置闭环控制。

在测试伺服电机定位精度时，可以使用码盘反馈仪器来测试。

测试步骤：1.安装测试系统：将码盘反馈仪器安装在被测试的伺服电机附近，使其能够测量伺服电机的旋转角度。

2.测试样本设置：将测试样本与伺服电机连接，例如将测试样本夹持在伺服电机的轴上。

3.测试采集：启动伺服电机，使测试样本进行一系列的定位运动，例如沿一个直线或一个圆周运动，此时码盘反馈仪器会记录下测试样本的位置数据。

4.数据处理：通过对码盘反馈仪器所记录的位置数据进行分析和计算，可以得到伺服电机的定位精度数据。

总结在测试伺服电机定位精度时，激光干涉法和码盘反馈法是两种常见的测试方法，它们都有各自的优缺点和适用范围。

具体选择哪种方法，需要根据测试需要和具体条件进行综合考虑。

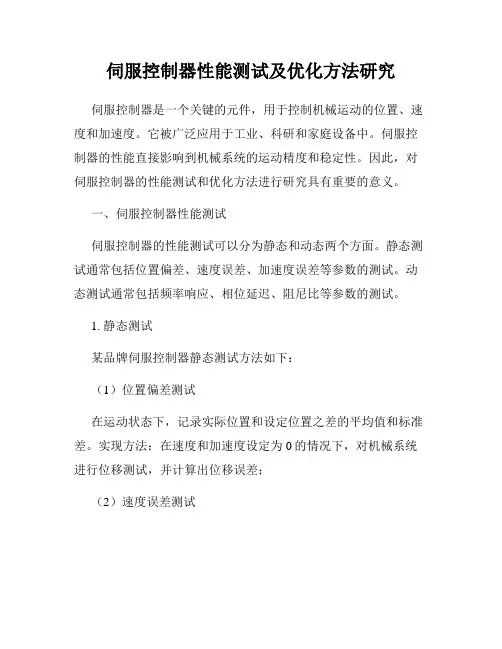

伺服控制器性能测试及优化方法研究伺服控制器是一个关键的元件，用于控制机械运动的位置、速度和加速度。

它被广泛应用于工业、科研和家庭设备中。

伺服控制器的性能直接影响到机械系统的运动精度和稳定性。

因此，对伺服控制器的性能测试和优化方法进行研究具有重要的意义。

一、伺服控制器性能测试伺服控制器的性能测试可以分为静态和动态两个方面。

静态测试通常包括位置偏差、速度误差、加速度误差等参数的测试。

动态测试通常包括频率响应、相位延迟、阻尼比等参数的测试。

1. 静态测试某品牌伺服控制器静态测试方法如下：（1）位置偏差测试在运动状态下，记录实际位置和设定位置之差的平均值和标准差。

实现方法：在速度和加速度设定为0的情况下，对机械系统进行位移测试，并计算出位移误差；（2）速度误差测试在加速度设定为0的情况下，将速度设定为固定值，记录实际速度和设定速度之差的平均值和标准差。

实现方法：通过改变伺服参数，控制系统运动到给定速度并记录实际速度；（3）加速度误差测试在速度设定为0的情况下，将加速度设定为固定值，记录实际加速度和设定加速度之差的平均值和标准差。

实现方法：通过改变伺服参数，控制系统运动到给定加速度并记录实际加速度。

2. 动态测试某品牌伺服控制器动态测试方法如下：（1）频率响应测试在设定频率下，测量输出和输入信号的幅度比，并将结果绘制为幅频特性曲线。

实现方法：通过改变频率和振幅，记录系统的输出和输入，绘制幅频曲线；（2）相位延迟测试在设定频率下，测量控制系统输出信号与输入信号之间的相位差，并将结果绘制为相频特性曲线。

实现方法：通过改变频率和相位，记录系统的输出和输入，绘制相频曲线；（3）阻尼比测试在系统响应一个阶跃信号时，测量过渡时间和阻尼比，并计算系统的反应速度和稳定性。

实现方法：通过改变伺服参数，记录系统的过渡时间和阻尼比。

二、伺服控制器性能优化方法对伺服控制器的性能进行优化可以提高机械系统的响应速度和稳定性。

常用的优化方法有：1. 参数优化通过改变伺服参数，如增益、积分时间和微分时间，可以优化系统响应速度和稳定性。

伺服电机的控制精度测试方法伺服电机是一种能够根据输入信号进行反馈控制的电机，具有精准、稳定的特点，被广泛应用于工业控制、机器人、自动化设备中。

在实际应用中，准确评估伺服电机的控制精度对于保证机器稳定运行和提高生产效率至关重要。

本文将介绍伺服电机控制精度测试的方法。

一、测试设备准备在进行伺服电机控制精度测试前，我们需要做好以下准备工作：1. 伺服电机及驱动器：确保电机和驱动器正常工作，参数设置正确。

2. 位置传感器：如编码器、光栅尺等，用于获取电机位置反馈信号。

3. 控制器：用于控制电机和记录测试数据，可以使用PLC、单片机或者计算机等。

4. 测试载荷：可以是机械负载，比如负载转台或负载摆杆，也可以是模拟负载，比如电阻器和电容器组成的电路。

二、测试方法伺服电机的控制精度测试方法主要包括位置控制精度测试和速度控制精度测试。

1. 位置控制精度测试位置控制精度测试旨在评估伺服电机在给定位置时的实际运动误差。

具体步骤如下：1.1 设置目标位置：根据实际应用需求，确定目标位置。

1.2 归零操作：将伺服电机回到初始位置，确保起点准确。

1.3 控制方式设定：选择适当的控制方式，如位置模式控制。

1.4 启动伺服控制：根据设定的目标位置和控制方式，启动伺服控制。

1.5 记录测试数据：使用位置传感器获取伺服电机的实际位置数据，与目标位置进行比较，记录实际误差。

1.6 分析数据：根据实际误差数据进行统计分析，可以使用均方根误差（Root Mean Square Error, RMSE）来评估位置控制精度。

2. 速度控制精度测试速度控制精度测试旨在评估伺服电机在给定速度时的实际运行精度。

具体步骤如下：2.1 设置目标速度：根据实际应用需求，确定目标速度。

2.2 归零操作：将伺服电机回到初始位置，确保起点准确。

2.3 控制方式设定：选择适当的控制方式，如速度模式控制。

2.4 启动伺服控制：根据设定的目标速度和控制方式，启动伺服控制。

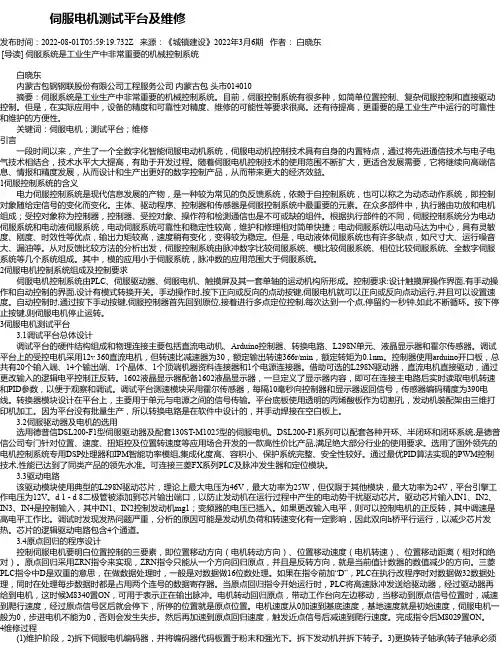

伺服电机测试平台及维修发布时间：2022-08-01T05:59:19.732Z 来源：《城镇建设》2022年3月6期作者：白晓东[导读] 伺服系统是工业生产中非常重要的机械控制系统白晓东内蒙古包钢钢联股份有限公司工程服务公司内蒙古包头市014010摘要：伺服系统是工业生产中非常重要的机械控制系统。

目前，伺服控制系统有很多种，如简单位置控制、复杂伺服控制和直接驱动控制。

但是，在实际应用中，设备的精度和可靠性对精度、维修的可能性等要求很高。

还有待提高，更重要的是工业生产中运行的可靠性和维护的方便性。

关键词：伺服电机；测试平台；维修引言一段时间以来，产生了一个全数字化智能伺服电动机系统，伺服电动机控制技术具有自身的内置特点，通过将先进通信技术与电子电气技术相结合，技术水平大大提高，有助于开发过程。

随着伺服电机控制技术的使用范围不断扩大，更适合发展需要，它将继续向高端信息、情报和精度发展，从而设计和生产出更好的数字控制产品，从而带来更大的经济效益。

1伺服控制系统的含义电力伺服控制系统是现代信息发展的产物，是一种较为常见的负反馈系统，依赖于自控制系统，也可以称之为动态动作系统，即控制对象随给定信号的变化而变化。

主体、驱动程序、控制器和传感器是伺服控制系统中最重要的元素。

在众多部件中，执行器由功放和电机组成；受控对象称为控制器，控制器、受控对象、操作符和检测通信也是不可或缺的组件。

根据执行部件的不同，伺服控制系统分为电动伺服系统和电动液伺服系统，电动伺服系统可靠性和稳定性较高，维护和修理相对简单快捷；电动伺服系统以电动马达为中心，具有灵敏度、刚度、时效性等优点，输出力矩较高，速度稍有变化，变得较为稳定。

但是，电动液体伺服系统也有许多缺点，如尺寸大、运行噪音大、漏油等。

从对反馈比较方法的分析出发，伺服控制系统由脉冲数字比较伺服系统、模比较伺服系统、相位比较伺服系统、全数字伺服系统等几个系统组成。

其中，模的应用小于伺服系统，脉冲数的应用范围大于伺服系统。

伺服电机检测引言伺服电机是一种精密控制电机，能够实现高精度的位置、速度和力矩控制。

在工业自动化、机器人、航空航天等领域得到广泛应用。

伺服电机的可靠性和性能在很大程度上决定了系统的运行效果。

因此，对伺服电机进行检测和诊断是非常重要的。

本文将介绍伺服电机的检测方法和注意事项，帮助工程师有效地进行伺服电机的测试和故障排除。

检测方法1. 硬件连接检测首先，需要检查伺服电机是否正确连接到电源和控制器。

确保电机的供电和控制信号正确接入，并且线路连接牢固。

使用万用表可以检测电压和电流是否正常，以及是否有短路或断路等问题。

2. 增量式编码器测试伺服电机通常使用增量式编码器来实现闭环控制。

在进行检测之前，需要先了解编码器的工作原理和信号输出方式。

使用示波器或编码器接口设备，连接到编码器的信号线上，检测A相和B相的波形是否正常。

通过旋转电机轴，观察信号是否按照预期的方向和频率变化。

还可以检查Z相信号的脉冲输出，确保Z相信号的触发位置准确。

3. 控制器和驱动器测试如果伺服电机有独立的控制器和驱动器，需要检测这两个部分的工作状态。

首先，使用示波器检测控制器的指令信号是否正确输出。

可以将控制器的输出信号连接到示波器的输入端，观察信号的幅值和频率是否符合预期。

其次，检测驱动器的电源和控制信号是否正常。

可以使用万用表测量电源电压是否稳定，控制信号是否正确传输和接收。

还可以观察驱动器的状态指示灯，确保驱动器工作正常。

4. 轴的运动测试伺服电机的一个重要功能是实现精确的轴运动控制。

在进行轴运动测试之前，需要确保伺服驱动器的参数设置正确，并且轴与负载之间没有阻力或故障。

可以使用控制器发送指令，让电机按照不同的速度和位置进行运动。

通过观察电机的运动轨迹和实际位置，检查是否与预期相符。

如果发现轨迹偏移或位置不准确的情况，可能是参数设置错误或者编码器信号异常。

5. 力矩和负载测试伺服电机通常需要控制一定的力矩或扭矩。

在进行力矩和负载测试之前，需要先了解电机的额定力矩和负载能力。

工程伺服电机测试台方案一、引言随着工业自动化水平的不断提高，伺服电机在机械传动领域中的应用越来越广泛。

伺服电机具有响应速度快、精度高和控制性能稳定等优点，可以满足各种复杂的自动化生产和制造需求。

在伺服电机的研发和生产过程中，必须进行严格的测试和验证，以保证其性能和质量达到要求。

因此，需要设计一套全面的伺服电机测试台，用于对伺服电机进行各项性能测试和验证，以确保其安全可靠地应用于各种工程领域。

二、伺服电机测试台的设计要求1. 全面性能测试：测试台需要能够对伺服电机的性能进行全面测试，包括静态特性测试、动态响应测试、负载能力测试、热稳定性测试等；2. 精度和稳定性：测试台需要具有高精度和稳定的性能，能够保证测试数据的准确性和可靠性；3. 多功能性：测试台需要能够适应不同规格和类型的伺服电机，支持多种测试模式和参数设定，以满足不同测试需求；4. 便捷性和安全性：测试台需要具有便捷的操作界面和安全的操作控制体系，确保测试过程安全可靠；5. 自动化和智能化：测试台需要具有自动化和智能化的特性，能够进行自动化测试和数据分析，提高测试效率和准确性。

三、伺服电机测试台的结构和组成1. 机械结构：测试台的机械结构主要包括支架、夹具、载荷系统和传感器等。

支架用于固定测试对象，夹具用于固定伺服电机，载荷系统用于对伺服电机施加负载，传感器用于采集测试数据；2. 电气控制系统：测试台的电气控制系统主要包括电源系统、控制系统和数据采集系统等。

电源系统用于为测试台提供电力供应，控制系统用于对伺服电机进行控制和操作，数据采集系统用于采集和记录测试数据；3. 软件系统：测试台的软件系统主要包括测试控制软件、数据分析软件和用户界面软件等。

测试控制软件用于对测试过程进行控制和操作，数据分析软件用于对测试数据进行分析和处理，用户界面软件用于提供友好的操作界面和数据展示。

四、伺服电机测试台的性能测试方案1. 静态特性测试：通过在不同工作载荷下对伺服电机进行电流、速度和位置等静态特性测试，以评估其静态响应性能；2. 动态响应测试：通过施加不同的速度和位置信号对伺服电机进行动态响应测试，以评估其动态响应速度和精度；3. 负载能力测试：通过逐步增加负载和频率对伺服电机进行负载能力测试，以评估其最大扭矩和负载能力；4. 热稳定性测试：通过长时间高负载运行对伺服电机进行热稳定性测试，以评估其热稳定性和使用寿命。

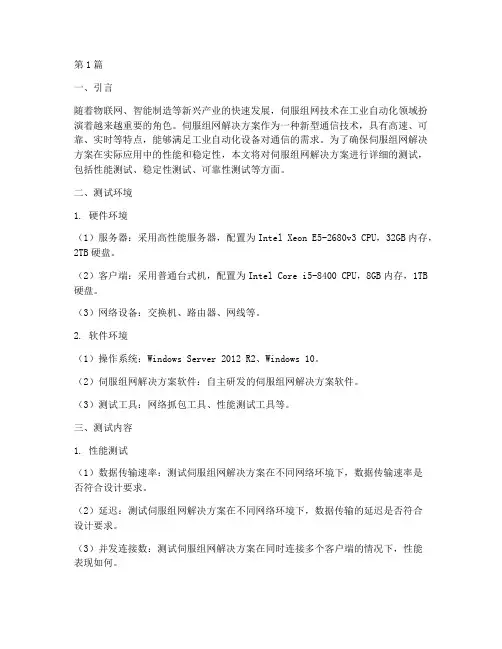

第1篇一、引言随着物联网、智能制造等新兴产业的快速发展，伺服组网技术在工业自动化领域扮演着越来越重要的角色。

伺服组网解决方案作为一种新型通信技术，具有高速、可靠、实时等特点，能够满足工业自动化设备对通信的需求。

为了确保伺服组网解决方案在实际应用中的性能和稳定性，本文将对伺服组网解决方案进行详细的测试，包括性能测试、稳定性测试、可靠性测试等方面。

二、测试环境1. 硬件环境（1）服务器：采用高性能服务器，配置为Intel Xeon E5-2680v3 CPU，32GB内存，2TB硬盘。

（2）客户端：采用普通台式机，配置为Intel Core i5-8400 CPU，8GB内存，1TB 硬盘。

（3）网络设备：交换机、路由器、网线等。

2. 软件环境（1）操作系统：Windows Server 2012 R2、Windows 10。

（2）伺服组网解决方案软件：自主研发的伺服组网解决方案软件。

（3）测试工具：网络抓包工具、性能测试工具等。

三、测试内容1. 性能测试（1）数据传输速率：测试伺服组网解决方案在不同网络环境下，数据传输速率是否符合设计要求。

（2）延迟：测试伺服组网解决方案在不同网络环境下，数据传输的延迟是否符合设计要求。

（3）并发连接数：测试伺服组网解决方案在同时连接多个客户端的情况下，性能表现如何。

2. 稳定性测试（1）长时间运行测试：测试伺服组网解决方案在长时间运行过程中，系统稳定性如何。

（2）异常情况测试：模拟网络中断、硬件故障等异常情况，测试伺服组网解决方案的应对能力。

3. 可靠性测试（1）丢包率：测试伺服组网解决方案在不同网络环境下，数据传输的丢包率是否符合设计要求。

（2）错误重传率：测试伺服组网解决方案在发生错误时，错误重传率是否符合设计要求。

四、测试结果与分析1. 性能测试结果与分析（1）数据传输速率：在正常网络环境下，伺服组网解决方案的数据传输速率达到100Mbps，满足设计要求。

伺服电机的速度响应测试方法伺服电机是一种能够控制和调整输出转矩或速度的电机，常用于工业自动化生产线上。

在使用伺服电机的过程中，需要对其进行速度响应测试，以确保其正常工作。

本文将介绍几种伺服电机速度响应测试的方法。

一、单频响应法单频响应法是一种较为简单的速度响应测试方法。

测试时，将测试信号输入到伺服电机系统中，通过对伺服电机系统的输出响应进行测量分析，来确定伺服电机的速度响应。

方法如下：1. 选择合适的测试频率和幅值，并将测试信号输入到伺服电机系统中。

2. 测量伺服电机系统的输出响应，包括速度、加速度等。

3. 分析测得的输出响应曲线，对伺服电机的速度响应进行评估。

二、自适应法自适应法是一种较为普遍的速度响应测试方法，其主要基于自适应控制理论。

通过不断调整测试信号的幅值和频率，来确定伺服电机系统的速度响应性能。

方法如下：1. 选择一个合适的自适应算法，并将其应用到伺服电机系统中。

2. 不断调整测试信号的幅值和频率，观察伺服电机系统的输出响应，并根据响应结果进行反馈调整。

3. 反复执行上述步骤，直至伺服电机系统的速度响应性能满足要求。

三、斯蒂芬森震荡法斯蒂芬森震荡法是一种基于震荡理论的速度响应测试方法。

测试时，通过在伺服电机系统中引入一个震荡信号，来检测伺服电机系统的速度响应性能。

方法如下：1. 加载一个合适的震荡信号到伺服电机系统中。

2. 测量输出震荡信号在伺服电机系统中的响应，包括幅度、相位等参数。

3. 根据测量结果计算出伺服电机系统的速度响应性能。

总结以上就是几种伺服电机速度响应测试的方法。

无论采用哪种方法，都需要对测试信号以及测试环境进行合理的选择和控制，以保证测试结果的准确性和可靠性。

对伺服电机进行定期的速度响应测试，能够及时发现伺服电机的故障并进行修复，从而保证伺服电机系统的正常运行。

伺服驱动系统设计方案及对策一、硬件设计方案及对策：1.选用高性能的伺服电机和驱动器：根据具体需要选择适合的伺服电机和驱动器，确保其具备足够的功率和控制精度。

在选择过程中，需要对驱动器的技术参数进行充分了解，并评估其适用性和可靠性。

2.采用合适的编码器：编码器用于测量电机的位置和速度，对伺服驱动系统的控制精度至关重要。

选择合适的编码器，能够提供高分辨率和高精度的反馈数据，并且具备良好的抗干扰性能。

3.电源设计：伺服驱动系统对电源质量和稳定性要求较高，需要提供稳定的电源供应和电磁兼容性设计，避免电源波动对系统性能的影响。

4.散热设计：伺服电机和驱动器在运行时会产生较大的热量，必须进行有效的散热设计，以确保系统的稳定性和可靠性。

可采用风扇散热、散热片等方式来降低温度。

5.机械设计：在伺服驱动系统中，机械结构的设计对系统性能有很大影响。

需要针对具体应用场景选择合适的传动方式和结构设计，考虑到负载、速度、精度等因素。

6.停电保护设计：为了避免突发停电导致系统损坏，可以设计备用电池或超级电容器等储能装置，以保证在停电短时间内继续工作并正常停机。

二、软件设计方案及对策：1.控制算法设计：通过对伺服电机的位置、速度和加速度等参数进行精细控制，实现对运动轨迹的准确控制。

设计合理的控制算法，能够提高系统的控制精度和稳定性。

2.运动控制软件设计：根据伺服驱动系统的应用需求，设计合理的运动控制软件，包括运动插补算法、软件调速、位置校正等功能。

3.通信接口设计：伺服驱动系统通常需要与上位机或其他设备进行通信，需要设计合适的通信接口，以实现数据传输和控制。

4.用户界面设计：为了方便用户操作和监测系统运行状态，可以设计友好的用户界面，包括参数设置、故障诊断、实时监控等功能。

5.系统诊断与故障检测设计：通过设计合理的系统诊断和故障检测功能，可以检测和排除系统故障，提高系统的可靠性和稳定性。

三、通信网络设计方案及对策：1.选择适当的通信协议：根据伺服驱动系统所处的应用环境和通信要求，选择适当的通信协议，如CAN总线、以太网等。

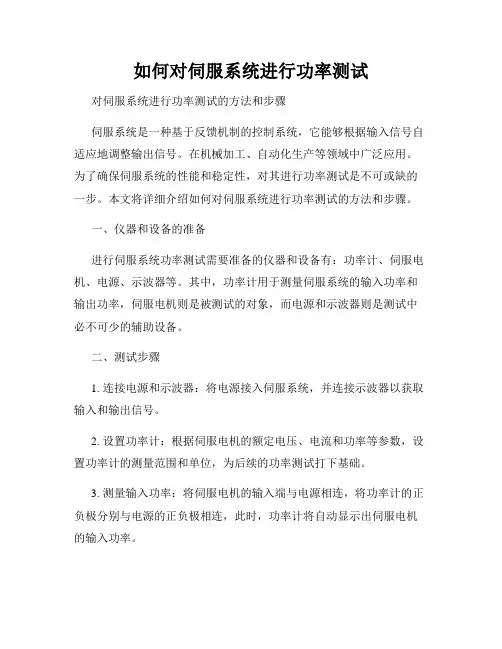

如何对伺服系统进行功率测试对伺服系统进行功率测试的方法和步骤伺服系统是一种基于反馈机制的控制系统，它能够根据输入信号自适应地调整输出信号。

在机械加工、自动化生产等领域中广泛应用。

为了确保伺服系统的性能和稳定性，对其进行功率测试是不可或缺的一步。

本文将详细介绍如何对伺服系统进行功率测试的方法和步骤。

一、仪器和设备的准备进行伺服系统功率测试需要准备的仪器和设备有：功率计、伺服电机、电源、示波器等。

其中，功率计用于测量伺服系统的输入功率和输出功率，伺服电机则是被测试的对象，而电源和示波器则是测试中必不可少的辅助设备。

二、测试步骤1. 连接电源和示波器：将电源接入伺服系统，并连接示波器以获取输入和输出信号。

2. 设置功率计：根据伺服电机的额定电压、电流和功率等参数，设置功率计的测量范围和单位，为后续的功率测试打下基础。

3. 测量输入功率：将伺服电机的输入端与电源相连，将功率计的正负极分别与电源的正负极相连，此时，功率计将自动显示出伺服电机的输入功率。

4. 测量输出功率：将伺服电机的输出端与负载相连，此时，功率计将自动显示出伺服电机的输出功率。

5. 计算效率和功率因数：根据输入功率和输出功率的测量结果，可以计算出伺服电机的效率和功率因数。

其中，效率等于输出功率除以输入功率，功率因数等于有功功率除以视在功率。

6. 分析测试结果：根据功率测试的结果，可以评估伺服系统的性能和稳定性。

若伺服电机的效率和功率因数达到预期值，则说明该伺服系统具有良好的性能和稳定性。

反之，则需要进一步检查并调整伺服系统的参数和配置。

三、注意事项1. 在进行伺服系统功率测试之前，需确保所有仪器和设备的运行状态良好，且已经进行了校准和调试。

2. 在测试过程中，需注意安全操作，如佩戴绝缘手套、使用绝缘工具等，以避免因电击等安全事故的发生。

3. 测试完毕后，需将所有仪器和设备存放在干燥、通风、安全的地方，以减少损坏和故障的可能性。

综上所述，对伺服系统进行功率测试是保证其性能和稳定性的重要步骤。

伺服系统的故障诊断和维修技巧伺服系统是一种基于反馈控制原理的高精度、高可靠性电机控制系统，广泛应用于机床、自动化生产线、航空航天等领域。

在使用过程中，由于环境变化、零部件老化等原因，伺服系统可能会出现故障，如何进行准确的故障诊断和维修成为了一个重要的问题。

本文将从以下几个方面介绍伺服系统的故障诊断和维修技巧。

一、故障诊断前的准备工作在进行伺服系统的故障诊断前，需对系统的结构、工作原理、接口电路等进行充分了解，并进行相关的检修操作。

此外，还需对系统进行预防性检修，如清洁、紧固、润滑等，避免由于松动、缺油等原因引起的故障。

二、故障诊断的方法1. 观察法通过观察伺服系统的运行状态、指示灯等，初步判断故障的类型和位置。

此外，还可以通过检查接线端子、电源线、信号线等情况，找出接触不良、线路短路等问题。

2. 测量法通过仪器仪表对伺服系统进行各种信号、电气、机械、液压等方面的测量，如电压、电流、电阻、转速、振动、温度等，确定故障的具体位置。

3. 分离法对伺服系统的各个部分进行拆卸或分离，逐一进行检查，确定出现故障的具体组件。

在拆卸和安装过程中，需注意避免影响其他部件的正常工作，并将拆卸、安装过程中的零部件完好保存。

三、故障维修技巧1. 外部维修法指通过清洁、加润滑油、更换零件等方法，对伺服系统进行外部维修。

外部维修是一种低成本、高效率的维修方式，但对于内部故障无法起到作用。

2. 内部维修法指通过打开设备内部外壳，对故障组件进行检查、更换、修理等，进行内部维修。

内部维修需要具备一定的专业知识和技能，且可能导致设备的二次故障，需谨慎操作。

3. 更换法指直接更换故障组件的方式，即将故障部件直接更换为新的部件。

此方式成本较高，但对于严重的内部故障，更换法是一种较为有效的维修方式。

四、故障预防措施为了减少伺服系统出现故障的可能性，需在平时的使用过程中多注意以下几点：1. 定期清洁、润滑伺服系统，避免因灰尘、污垢、松动等原因引起故障。

如何对伺服系统进行参数测试伺服系统是一种高精度、高性能的运动控制系统，广泛应用于机器人、数控机床、航空等领域。

因为伺服系统的应用非常广泛，所以系统测试和参数调试变得尤为重要。

本篇文章将介绍如何对伺服系统进行参数测试。

1. 了解伺服系统参数在开始测试伺服系统之前，我们需要了解伺服系统中常见的参数。

这些参数包括位置误差、速度误差、时间延迟、响应时间等。

根据不同的应用场景和要求，可以针对不同的参数进行测试和调节。

2. 准备测试工具测试伺服系统需要使用一些专业的测试工具，例如位置传感器、速度传感器、数据采集卡等。

选择合适的测试工具可以提高测试的精度和准确性。

3. 进行测试测试伺服系统需要按照一定的步骤进行。

首先，需要对伺服系统进行基本的校准，包括位置校准和速度校准。

然后，根据所需的测试参数，选择相应的测试方案进行测试。

在测试过程中，需要记录数据和参数，并根据测试结果进行参数调整。

4. 分析测试结果测试结果的分析包括对测试过程中记录的数据进行分析和比较。

可以将测试结果与伺服系统的理论性能进行比较，找出其中的差异和问题，并进行相应的调整。

5. 不断优化伺服系统的性能和稳定性是需要不断优化的。

通过对伺服系统进行参数测试和调试，可以进一步提高系统的精度和性能。

在实际应用中，还可以通过不断优化伺服系统的控制算法和参数，进一步提高系统的性能和稳定性。

总之，伺服系统的参数测试是非常重要的一项工作。

通过对伺服系统的参数进行测试和调试，可以进一步提高系统的性能和稳定性，满足不同领域的应用需求。

如何对伺服系统进行灵敏度测试伺服系统是现代工业自动化的重要组成部分，在各种机电控制领域中得到了广泛应用。

伺服系统需要不断地进行测试和检验，以确保其稳定性和可靠性。

其中，灵敏度测试是检验伺服系统性能表现的一项重要测试方法。

本文将详细介绍如何对伺服系统进行灵敏度测试。

一、什么是灵敏度测试灵敏度测试是一种衡量伺服系统控制精度和响应速度的测试方法。

灵敏度通常是指系统输入和输出的线性响应关系，即系统响应的精度和速度。

在实际应用中，灵敏度测试是伺服系统检验中的一项重要内容。

二、灵敏度测试的原理灵敏度测试是通过输入不同的信号，测试相应信号的输出变化关系，并对其进行分析比较。

常用的灵敏度测试方法有两种：阶跃响应法和正弦扫描法。

阶跃响应法是指以一个瞬时变化的脉冲信号作为输入，观测系统输出的响应调整过程。

该方法的实现需要相应的测试设备和阶跃信号源，并且测试操作复杂，但是可以获得系统最大响应速度和稳态误差等参数。

正弦扫描法是把一个正弦信号作为输入，在一定频率范围内扫描该信号的频率，记录对应于每个频率点上的系统输出。

根据测试结果可以得到伺服系统的频率响应特性，即系统的传递函数模型。

三、灵敏度测试的步骤1.准备测试设备和测试信号源。

2.根据测试需要，确定测试的频率范围、测试的点数、采样频率等参数。

3.将测试设备和伺服系统连接起来，并进行校准。

4.进行测试，记录数据，并将数据分析处理。

5.评估测试结果，并据此对伺服系统进行调整和优化。

四、注意事项1.测试时应选择恰当的测试环境和测试设备，避免外部噪声和干扰。

2.进行测试前需要对伺服系统进行充分的预热和稳定，以获得准确的测试结果。

3.进行测试时要注意测试数据的准确性和可靠性，减小测试误差。

4.测试结束后应对测试结果进行分析和评估，如果测试结果存在不合理的地方，应该进行重新测试或修正。

五、总结灵敏度测试是伺服系统检验中不可缺少的一项测试方法，可以对伺服系统的稳定性、精度、响应速度等参数进行测试，为系统的调整和优化提供依据。

测试转台伺服分系统方案1．概述：本伺服分系统根据转台系统技术要求，主要完成控制和驱动转台方位连续可调的运动，并能定位在任意方位角。

2．主要技术指标：转台运动范围：0～360°转台定位精度：≤0.2°转台运动速度：0～5°/sec转台运动加速度：0～5°/sec23．系统的主要功能系统的工作方式有待机、手动、连续转动、遥控、外控。

可完成转台的连续转动和定位，手动方式是用机箱面板上的手轮控制转台转动，外控方式是在室外用一个控制盒控制转台转动，遥控方式是其它计算机通过串口控制转台转动。

4．伺服分系统组成伺服分系统由控制单元（ACU）、驱动单元（ADU）、轴角编码单元及安装在转台上的执行元件、测量元件和控保元件组成，如下图1所示。

图1 伺服分系统组成框图伺服分系统可作成一个4U的全密闭机箱。

机箱面板上有操作开关、方位角度显示等。

控制单元ACU是转台控制中心。

它完成转台运动的各种控制，各种控制策略的实时实施。

轴角编码器单元将自整角同步机测到的转台转轴的角度转化为数字量，用于转台的位置显示和位置控制。

驱动单元（ADU）由功率放大、环路控制等组成，主要完成对转台转轴的执行电机进行驱动。

转台转轴的执行电机采用交流伺服电机，因其无电刷磨损问题，可靠性高，寿命长，免维护。

4．1 控制单元控制单元是以单片机为基础，集控制、监视、计算、通讯于一体，对转台实现安全可靠的操控的控制器，它与终端的通讯采用串口通讯。

根据不同的工作方式，ACU产生相应的控制信号，通过驱动单元驱动转台运动，从而使转台转向指定角度。

ACU是操作人员进行操作的中心，具有丰富而简洁的显示和友好的操控界面。

ACU的主要工作方式为：待机，手动，连续转动，遥控，外控等。

4．2 轴角编码器轴角的测量元件采用自整角同步机，这种角度敏感元件较之光电码盘有更高的可靠性和高低温适应能力。

轴角编码器的核心芯片采用大规模集成专用芯片RDC。

一、基本接线主电源输入采用～220V，从L1、L3接入（实际使用应参照操作手册）；控制电源输入r、t也可直接接～220V;电机接线见操作手册第22、23页，编码器接线见操作手册第24～26页，切勿接错。

二、试机步骤1.JOG试机功能仅按基本接线就可试机；在数码显示为初始状态‘r 0’下，按‘SET’键，然后连续按‘MODE’键直至数码显示为‘AF－AcL’，然后按上、下键至‘AF-JoG’;按‘SET’键，显示‘JoG -’:按住‘^’键直至显示‘rEAdy’;按住‘<’键直至显示‘SrV-on’;按住‘^’键电机反时针旋转，按‘V’电机顺时针旋转，其转速可由参数Pr57设定。

按‘SET’键结束。

2.内部速度控制方式COM＋（7脚）接＋12～24VDC,COM-（41脚）接该直流电源地；SRV －ON（29脚）接COM-;参数No.53、No.05设置为1：（注此类参数修改后应写入EEPROM,并重新上电）调节参数No.53,即可使电机转动。

参数值即为转速，正值反时针旋转，负值顺时针旋转。

3.位置控制方式COM＋（7脚）接＋12～24VDC,COM-（41脚）接该直流电源地；SRV －ON（29脚）接COM-;PLUS1（3脚）、SIGN1（5脚）接脉冲源的电源正极（＋5V）；PLUS2（4脚）接脉冲信号，SIGN（6脚）接方向信号；参数No.02设置为0，No42设置为3，No43设置为1；PLUS（4脚）送入脉冲信号，即可使电机转动；改变SIGN2即可改变电机转向。

另外，调整参数No.46、No.4B,可改变电机每转所需的脉冲数（即电子齿轮）。

二、常见问题解决方法:1.松下数字式交流伺服系统MHMA 2KW，试机时一上电，电机就振动并有很大的噪声，然后驱动器出现16号报警，该怎么解决？这种现象一般是由于驱动器的增益设置过高，产生了自激震荡。

请调整参数No.10、No.11、No.12，适当降低系统增益。

伺服电机的系统级测试方法伺服电机是现代工业中被广泛应用的控制装置，它通过反馈机制控制电机输出，使得电机可以精准地控制旋转、速度和位置等参数。

在伺服电机的开发、测试和应用过程中，系统级测试方法是必不可少的环节。

本文将介绍伺服电机的系统级测试方法，并分析其优缺点及适用范围。

一、伺服电机系统分类伺服电机系统可分为单轴伺服系统和多轴伺服系统两种。

1. 单轴伺服系统单轴伺服系统只有一个电机控制输出，适用于一些小型数控机床、电子设备等领域。

在测试过程中，对单轴伺服系统进行参数测试即可。

2. 多轴伺服系统多轴伺服系统则有多个电机协同控制输出，适用于大型自动化生产线、机器人等领域。

在测试过程中，需要对多个轴进行联合测试，检验整个系统的控制能力和整体性能。

二、伺服电机系统级测试方法伺服电机系统级测试方法主要包含以下几个方面：1. 动态响应测试动态响应测试是指对伺服电机的动态响应性能进行测试，即对电机的运动轨迹、控制精度等进行测试。

测试方法包括阶跃响应测试、正弦响应测试和随机响应测试等。

其中，阶跃响应测试可以测试电机的动态特性，正弦响应测试可以测试电机的频率响应特性，随机响应测试可以测试电机的噪声及振动特性。

2. 负载能力测试负载能力测试是指对伺服电机在不同负载情况下的控制能力进行测试。

测试方法包括静态负载测试和动态负载测试。

其中，静态负载测试可以测试电机的静态承载能力，动态负载测试可以测试电机在复杂负载情况下的运动控制能力。

3. 稳态误差测试稳态误差测试是指对伺服电机在达到目标位置后的稳态控制误差进行测试。

测试方法包括步进测试和脉冲测试。

其中，步进测试可测量电机的位置误差，脉冲测试可测量电机的速度误差。

三、优缺点及适用范围分析伺服电机的系统级测试方法有以下优点：1. 可以验证伺服电机的控制精度和稳定性。

2. 可以评估伺服电机在不同负载条件下的性能。

3. 可以检测伺服电机在复杂控制环境下的响应能力。

伺服电机的系统级测试方法也存在以下缺点：1. 测试需要对电机进行全面评估，成本较高。

伺服驱动器的工作模式与伺服驱动器的测试方法伺服驱动器是用来控制伺服电机的一种控制器，伺服驱动器其作用类似于变频器作用于普通交流马达，属于伺服系统的一部分。

目前主流的伺服驱动器均采用数字信号处理器（DSP）作为控制核心，可以实现比较复杂的控制算法，实现数字化、网络化和智能化。

功率器件普遍采用以智能功率模块（IPM）为核心设计的驱动电路，IPM内部集成了驱动电路，同时具有过电压、过电流、过热、欠压等故障检测保护电路，在主回路中还加入软启动电路，以减小启动过程对驱动器的冲击。

功率驱动单元首先通过三相全桥整流电路对输入的三相电或者市电进行整流，得到相应的直流电。

经过整流好的三相电或市电，再通过三相正弦PWM电压型逆变器变频来驱动三相永磁式同步交流伺服电机。

功率驱动单元的整个过程可以简单的说就是AC-DC-AC的过程。

整流单元（AC-DC）主要的拓扑电路是三相全桥不控整流电路。

伺服驱动器一般可以采用位置、速度和力矩三种控制方式，主要应用于高精度的定位系统，目前是传动技术的高端。

随着伺服系统的大规模应用，伺服驱动器使用、伺服驱动器调试、伺服驱动器维修都是伺服驱动器在当今比较重要的技术课题，越来越多工控技术服务商对伺服驱动器进行了技术深层次研究。

伺服驱动器是现代运动控制的重要组成部分，被广泛应用于工业机器人及数控加工中心等自动化设备中。

尤其是应用于控制交流永磁同步电机的伺服驱动器已经成为国内外研究热点。

当前交流伺服驱动器设计中普遍采用基于矢量控制的电流、速度、位置3闭环控制算法。

该算法中速度闭环设计合理与否，对于整个伺服控制系统，特别是速度控制性能的发挥起到关键作用。

在伺服驱动器速度闭环中，电机转子实时速度测量精度对于改善速度环的转速控制动静态特性至关重要。

为寻求测量精度与系统成本的平衡，一般采用增量式光电编码器作为测速传感器，与其对应的常用测速方法为M/T测速法。

M/T测速法虽然具有一定的测量精度。

伺服驱动器的工作模式与伺服驱动器的测试方法伺服驱动器是用来控制伺服电机的一种控制器，伺服驱动器其作用类似于变频器作用于普通交流马达，属于伺服系统的一部分。

目前主流的伺服驱动器均采用数字信号处理器（DSP）作为控制核心，可以实现比较复杂的控制算法，实现数字化、网络化和智能化。

功率器件普遍采用以智能功率模块（IPM）为核心设计的驱动电路，IPM内部集成了驱动电路，同时具有过电压、过电流、过热、欠压等故障检测保护电路，在主回路中还加入软启动电路，以减小启动过程对驱动器的冲击。

功率驱动单元首先通过三相全桥整流电路对输入的三相电或者市电进行整流，得到相应的直流电。

经过整流好的三相电或市电，再通过三相正弦PWM电压型逆变器变频来驱动三相永磁式同步交流伺服电机。

功率驱动单元的整个过程可以简单的说就是AC-DC-AC的过程。

整流单元（AC-DC）主要的拓扑电路是三相全桥不控整流电路。

伺服驱动器一般可以采用位置、速度和力矩三种控制方式，主要应用于高精度的定位系统，目前是传动技术的高端。

随着伺服系统的大规模应用，伺服驱动器使用、伺服驱动器调试、伺服驱动器维修都是伺服驱动器在当今比较重要的技术课题，越来越多工控技术服务商对伺服驱动器进行了技术深层次研究。

伺服驱动器是现代运动控制的重要组成部分，被广泛应用于工业机器人及数控加工中心等自动化设备中。

尤其是应用于控制交流永磁同步电机的伺服驱动器已经成为国内外研究热点。

当前交流伺服驱动器设计中普遍采用基于矢量控制的电流、速度、位置3闭环控制算法。

该算法中速度闭环设计合理与否，对于整个伺服控制系统，特别是速度控制性能的发挥起到关键作用。

在伺服驱动器速度闭环中，电机转子实时速度测量精度对于改善速度环的转速控制动静态特性至关重要。

为寻求测量精度与系统成本的平衡，一般采用增量式光电编码器作为测速传感器，与其对应的常用测速方法为M/T测速法。

M/T测速法虽然具有一定的测量精度和较宽的测量范围，但这种方法有其固有的缺陷，主要包括：（1）测速周期内必须检测到至少一个完整的码盘脉冲，限制了最低可测转速；（2）用于测速的2个控制系统定时器开关难以严格保持同步，在速度变化较大的测量场合中无法保证测速精度。

第1篇一、引言随着工业自动化程度的不断提高，伺服电机在工业生产中扮演着越来越重要的角色。

为了保证伺服电机的性能和稳定性，对其进行严格的测试是必不可少的。

本文将针对工程伺服电机测试台的设计与实现进行详细阐述，包括测试台的整体方案、硬件设计、软件设计以及测试流程。

二、测试台整体方案1. 测试目的（1）验证伺服电机的各项性能指标是否符合设计要求；（2）检测伺服电机在长时间运行过程中的稳定性；（3）为伺服电机的生产、维修提供数据支持。

2. 测试内容（1）伺服电机的基本性能测试，如转速、转矩、效率等；（2）伺服电机的动态性能测试，如启动时间、响应时间、过载能力等；（3）伺服电机的控制性能测试，如PID参数调整、电流环、速度环等；（4）伺服电机的安全性能测试，如过温、过压、短路等。

3. 测试方法（1）采用闭环控制，将伺服电机作为执行机构，通过改变输入信号，实现对其性能的测试；（2）利用高精度传感器采集伺服电机的运行数据，通过数据分析和处理，得出测试结果；（3）采用模块化设计，方便测试台的功能扩展和升级。

三、硬件设计1. 伺服电机驱动器选择一款高性能、高可靠性的伺服电机驱动器，用于控制伺服电机的运行。

驱动器应具备以下功能：（1）支持多种通信协议，如Modbus、CANopen等；（2）支持多种控制方式，如位置控制、速度控制、转矩控制等；（3）具备故障诊断和保护功能。

2. 传感器选用高精度、高灵敏度的传感器，用于采集伺服电机的运行数据。

传感器应具备以下特点：（1）测量范围宽，精度高；（2）抗干扰能力强，稳定性好；（3）安装方便，易于维护。

3. 控制系统采用高性能的微控制器作为测试台的控制核心，实现伺服电机的控制、数据采集、处理等功能。

微控制器应具备以下特点：（1）运行速度快，数据处理能力强；（2）支持多种编程语言，如C、C++、Python等；（3）具备丰富的接口资源，便于扩展功能。

4. 显示与操作界面采用触摸屏或液晶显示屏作为操作界面，显示测试结果、实时数据、系统状态等信息。
