《嵌入式软件设计》课件

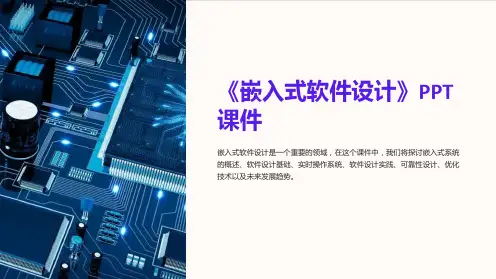

《嵌入式软件设计》PPT 课件
嵌入式软件设计是一个重要的领域，在这个课件中，我们将探讨嵌入式系统的概述、软件设计基础、实时操作系统、软件设计实践、可靠性设计、优化技术以及未来发展趋势。
嵌入式系统概述
定义和特点
介绍嵌入式系统的定义和特点，包括实时性要求、资源受限和固化性。
应用领域
探讨嵌入式系统在汽车、智能家居、医疗设备和工业控制等领域的应用。
分享一些嵌入式系统调试的实用技巧，包括使用调试器和仿真器，以及日志记录和追踪。
嵌入式实时操作系统
1
嵌入式实时操作系统分类
2
探讨不同类型的嵌入式实时操作系统，
如硬实时操作系统和软实时操作系统。
3
实时操作系统概述
介绍实时操作系统的基本概念和特点，如任务调度、中断处理和实时性能。
嵌入式实时操作系统应用
硬件组成
讲解嵌入式系统的硬件组成，包括处理器、存储器、输入输出接口等。
嵌入式软件设计基础
嵌入式软件开发流程
引导您了解嵌入式软件设计的典型开发流程，包括需求分析、设计、编码、调试和测试。
嵌入式软件编程语言
介绍常用的嵌入式软件编程语言，如C语言和汇编语言，以及如何选择适合的语言。
嵌入式系统调试技巧
展示嵌入式实时操作系统在自动控制、通信和嵌入式设备中的应用案例。
嵌入式系统软件设计实践
中断处理
详细说明嵌入式系统中断处理的重要性和常见的中断处理技术。
任务调度
通信方式
介绍嵌入式系统中任务调度的基本原理和不同调度算法的优缺点。
讨论嵌入式系统中常用的通信方式，如串口通信、SPI和I2C总线。
嵌入式系统可靠性设计
嵌入式软件设计未来发展趋势

《嵌入式开发》课件

分类：嵌入式网络通信技术可以分为有线网络通信和无线网络通信两大类。
有线网络通信：包括以太网、 USB、串行通信等，可以实现嵌入式系统与外部网络的高速、稳定、可靠的数据传输。
无线网络通信：包括Wi-Fi、蓝牙、ZigBee等，可以实现嵌入式系统与外部网络的低功耗、远距离、灵活的数据传输。
优化方法：对操作系统进行裁剪和优化，提高系统性能
移植与优化工具：使用嵌入式操作系统移植工具，如 Yo c t o 、 Buildroot等
移植与优化效果：提高系统稳定性、降低功耗、提高性能，满足实际应用需求。
06
嵌入式网络通信技术
嵌入式网络通信技术的概述与分类
概述：嵌入式网络通信技术是嵌入式系统与网络通信技术相结合的产物，可以实现嵌入式系统与外部网络的互联互通。
04
嵌入式软件开发基础
嵌入式软件开发流程
需求分析：明确系统需求，确定功能、性能、接口等要求
系统设计：进行ቤተ መጻሕፍቲ ባይዱ件和软件设计，包括芯片选型、电路设计、软件架构设计等
编码实现：编写源代码，进行单元测试和集成测试
测试验证：进行系统测试和性能测试，确保系统稳定可靠
发布部署：将系统部署到目标设备上，进行现场调试和优化
嵌入式系统的应用领域
工业控制：如自动化生产线、机器人等
医疗设备：如医疗仪器、医疗机器人等
智能家居：如智能家电、智能安防等
汽车电子：如车载导航、汽车电子控制单元等
消费电子：如智能手机、平板电脑等航空航天：如卫星、航天器等
03
嵌入式硬件平台
ARM处理器架构
ARM处理器架构是一种广泛应用于嵌入式系统的处理器架构 ARM处理器架构的特点是低功耗、高性能、低成本 ARM处理器架构的应用领域包括智能手机、平板电脑、物联网设备等 ARM处理器架构的发展趋势是向高性能、低功耗、高集成度方向发展

《嵌入式Linux开发》课件

交叉编译工具链的安装
指导如何安装适用于目标板的交叉编译工具链。
测试交叉编译环境
提供一种简单的方法来测试交叉编译环境是否设置成功。
目标板与宿主机的连接方式
串口通信
介绍如何通过串口连接目标板和宿主机，以及串口通信的配置和常用命令。
USB连接
介绍如何通过USB连接目标板和宿主机，以及USB通信的配置和常用命令
02
03
嵌入式系统
是一种专用的计算机系统，主要用于控制、监视或帮助操作机器与设备。
特点
具有实时性、硬件可裁剪、软件可定制、低功耗、高可靠性等特点。
应用
汽车电子、智能家居、医疗设备、工业自动化等领域。
Linux作为嵌入式操作系统的优势
开源
Linux是开源的，可以免费使用和定制，降低了开发成本。
路由与交换
介绍路由器和交换机的原理及在网络中的作用。
03
02
IP地址
解释IP地址的分类、寻址方式以及子网掩码的作用。
网络安全
简述常见的网络安全威胁和防范措施。
04
TCP/IP协议栈简介
TCP/IP协议栈结构
详细描述TCP/IP协议栈的层次结构，包括应用层、传输层、网络层和链路层。
IP协议
解释IP协议的核心功能，如地址解析、路由选择等。
调试工具
介绍常用的调试工具，如gdbserver和gdb等，并说明如何使用这些工具进行远程调试。
调试过程
详细描述调试过程，包括启动调试会话、设置断点、单步执行代码等操作。
调试技巧与注意事项
提供调试过程中的一些技巧和注意事项，以提高调试效率和准确性。
03
嵌入式Linux系统开发基础

《嵌入式软件开发》课件

VxWorks
VxWorks是一种实时操作系统，广泛应用于航空航天、军事等领域。它具有高度的可靠性和实时性，能够满足严苛的实时任务需求。
03
Android
Android是一种基于Linux的开源操作系统，主要用于移动设备。由于
其开放性和丰富的应用生态，Android也被广泛应用于嵌入式领域，如
智能家居、物联网设备等。
数据加密、数据备份与恢复
数据安全与隐私保护问题是嵌入式软件开发中不可忽视的问题之一。由于嵌入式系统通常涉及到敏感数据和隐私信息，如果程序中存在数据泄露或数据损坏问题，会导致严重的信息安全和隐私侵犯问题。
解决方案：对敏感数据进行加密处理，使用数据备份与恢复机制，确保数据的完整性和安全性。同时加强用户隐私保护意识，避免敏感信息的泄露和滥用。
时钟管理问题
时钟不准确、时钟同步
时钟管理问题也是嵌入式软件开发中常见的问题之一。由于嵌入式系统的时钟资源有限，如果程序中存在时钟不准确或时钟同步问题，会导致
系统时间错误或数据采集错误。
解决方案：使用高精度时钟源，优化时钟配置，实现时钟同步和校准，确保系统时间的准确性。
多任务并发问题
01
任务优先级、任务同步
外设接口
用于连接外部设备，扩展嵌入式系统的功能。
嵌入式系统的软件架构
操作系统
负责资源管理和任务调度，提供系统服务。
驱动程序
用于管理硬件设备，实现与操作系统的通信。
应用程序
实现特定功能的软件，直接与硬件交互。
嵌入式中间件
提供跨平台的通信和数据交换服务。
嵌入式软件开发工具与环境
IDE（集成开发环境）
《嵌入式软件开发》PPT课件

嵌入式系统教学：嵌入式系统及应用PPT课件

仿真器
用于模拟嵌入式系统的运行环境，便于开发者在真实硬件之前进行调试和测试。
调试器
用于在嵌入式系统运行过程中进行实时调试，帮助开发者定位和解决问题。
交叉编译器
将应用程序代码编译为目标硬件平台上的可执行文件，实现跨平台开发。
03 嵌入式系统的应用
智能家居
智能家居是嵌入式系统的重要应用领域之一，通过嵌入式系统可以实现家庭设备的智能化控制和管理，提高生活便利性和舒适度。
、医学影像设备等。
汽车电子
嵌入式系统用于汽车电子控制系统，如发动机
控制、车身控制等。
嵌入式系统的发展历程
01
02
03
起源
嵌入式系统的概念起源于 20世纪70年代，主要用于工业控制领域。
发展
随着微处理器技术的发展，嵌入式系统逐渐普及，应用领域不断扩大。
趋势
未来嵌入式系统将朝着智能化、网络化、低功耗等方向发展。
RTOS技术具有可移植性和可裁剪性，可以根据实际需求进行定制化开发，提高系统的可靠性和性能。
06 嵌入式系统发展趋势与挑战
物联网时代的嵌入式系统
嵌入式系统在物联网中的应用
嵌入式系统作为物联网的重要组成部分，广泛应用于智能家居、智能交通、智能制造等领域，实现设备间的互联互通和智能化控制。
提高实际操作能力。
项目实践
组织学生进行嵌入式系统的项目实践，将理论知识应用于实际项目中，提高学生的综合应用能力。
注重培养学生的实际动手能力
提供实验设备和实验环境
学校应提供先进的实验设备和实验环境，满足学生进行实验和实践的需求。
加强实验课程建设
增加实验课程的比重，设计更多具有挑战性和实用性的实验项目，引导学生主动实践。

嵌入式系统C语言ppt课件

嵌入式系统C语言
1
主要内容
一、嵌入式系统开发语言二、C++语言的简单回顾
2
一、嵌入式系统开发语言
l 汇编语言 l C语言 l C++语言 l JAVA语言 l 其它（如nes C等）
3
汇编语言
l 汇编语言的优点
l 程序运行结果直观 l 便于对程序的跟踪和调试 l 程序执行效率很高 l 程序运行速度很快
5
C++语言
l C++保留了C语言的强大功能与灵活性，并提供了继承、封装、多态等面向对象技术，为程序设计带来了深及灵魂的变革。
l 但是，C++语言过于庞大，对于资源受限的嵌入式系统来说，执行效率难于保证。
l 在1998年，Embedded C++规范正式制度（简称为 EC++）。EC++是标准C++的一个子集，它从C++语法中剔除了一些实现复杂和会导致额外负担的语法元素。例如：友元、虚基类、异常处理、模板、命名空间等。同时，在标准库方面，EC++规范也做了删减，剔除了STL和Stream等。l 汇语言的缺点l 开发效率低下
l 使用场合
l 系统初始化、系统任务切换、时序严格的场合
4
C语言
l C语言是在嵌入式领域中应用最广泛的编程语言，几乎所有的嵌入式开发环境都支持C语言。
l C语言是一种高效的语言，用C写的程序执行速度快，占用内存少，经过优化后效率接近汇编程序。
l C语言的主要不足是缺乏编程模型，描述复杂逻辑十分困难。同时，程序员可以随意修改程序中的内容，这在提高编程灵活性的同时也带来安全隐患。

嵌入式入门(设计与实例开发)PPT课件

分析嵌入式系统的各种故障模式及其影响，为可靠性设计和改进提供依据。
可靠性框图
02
03
故障树分析(FTA)
通过可靠性框图分析嵌入式系统的可靠性结构，确定关键件和冗余件。
通过故障树分析找出导致系统故障的原因和最小割集，评估系统的可靠性和安全性。
06
嵌入式系统应用案例分析
智能家居系统案例分析
开源硬件与软件
开源硬件和软件的发展为嵌入式系统的设计和开发提供了更多选择和
灵活性。
02
嵌入式硬件设计
ARM处理器
ARM处理器是一种流行的嵌入式处理器架构，广泛应用于各种嵌入式系统。
ARM处理器具有低功耗、高性能的特点，适用于各种应用场景，如智能家居、工业控制等。
ARM处理器的选择需要根据具体应用需求来决定，如ARM Cortex-M系列适用于微控制器应用，ARM Cortex-A系列适用于智能手机、平板电脑等应用。
工业控制系统发展前景
探讨工业控制系统的发展趋势和未来发展方向。
医疗电子设备案例分析
医疗电子设备概述
医疗电子设备是指用于医疗领域的电子设备，如监护仪、超声波诊断仪等。
医疗电子设备优势
分析医疗电子设备的优势，如高精度、高可靠性、实时监测等。
医疗电子设备案例
介绍医疗电子设备的具体应用案例，如远程医疗监护系统等。
FPGA芯片
FPGA芯片是一种可编程逻辑器件，可以通过编程实现各种数字逻辑功能。
FPGA芯片具有高度的灵活性，可以根据实际需求进行定制，实现各种复杂的数字逻辑功能。
FPGA芯片广泛应用于通信、图像处理、雷达等领域，可以大大提高系统的性能和可靠性。
嵌入式微控制器

嵌入式课件(ppt)

1.1 嵌入式系统简介
嵌入式系统已经广泛应用于各个科技领域和日常生活的每个角落，由于其本身的特性，使得我们很难发现它的存在。甚至一些从事嵌入式系统开发的科技人员也只知单片机，不知道嵌入式系统。本节从嵌入式系统的定义开始，阐述嵌入式系统的含义、特点等，以使读者加深对嵌入式系统的理解。
§1.1.1 嵌入式系统的定义 §1.1.2 嵌入式系统的组成 §1.1.3 嵌入式系统的特点 §1.1.4 嵌入式系统的应用 §1.1.5 嵌入式系统的发展
由上述可以看出，嵌入式系统是一个外延极广的概念，凡是与产品结合在一起的、具有嵌入式系统特点的系统都可以称为嵌入式系统。
第1章嵌入式系统设计基础
4
嵌入式系统的组成
嵌入式系统一般有3个主要的组成部分：硬件。图1.1给出了嵌入式系统的硬件组成。其中，处理器是系统的运算核心；存储器（ROM、RAM）用来保存可执行代码，以及中间结果；输入输出设备完成与系统外部的信息交换；其他部分辅助系统完成功能。应用软件。应用软件是完成系统功能的主要软件，它可以由单独的一个任务来实现，也可以由多个并行的任务来实现。实时操作系统（Real-Time Operating System，RTOS）。该系统用来管理应用软件，并提供一种机制，使得处理器分时地执行各个任务并完成一定的时限要求。
由于对嵌入式系统含义的理解因人而异，所以不同的书籍对嵌入式系统的定义也不尽相同。下面给出了一些文献中对嵌入式系统的定义：
“Computer as Components – Principles of Embedded Computing System Design”一书的作者Wayne Wolf认为：“什么是嵌入式计算系统？如果不严格地定义，它是任何一个包含可编程计算机的设备，但是它本身却不是一个通用计算机。”

嵌入式系统PPTPPT课件

物联网与5G技术
嵌入式系统将与云计算和边缘计算技术结合，实现数据处理和分析能力的提升。
物联网和5G通信技术的发展为嵌入式系统提供了更广阔的应用空间，嵌入式系统将更加网络化、智能化。
02 嵌入式系统硬件
微控制器
微控制器是嵌入式系统的核心，它是一种集成电路芯片，包含了计算机的基本组成要素，如中央处理器、存储器、输
嵌入式系统PPT课件
目录
CONTENTS
• 嵌入式系统概述 • 嵌入式系统硬件 • 嵌入式系统软件 • 嵌入式系统开发流程 • 嵌入式系统应用案例 • 嵌入式系统面临的挑战与解决方案
01 嵌入式系统概述
定义与特点
定义
嵌入式系统是一种专用的计算机系统，主要用于控制、监视或帮助操作机器设备。
特点
嵌入式系统在智能家居控制系统中发挥着核心作用，通过嵌入式处理器和相关硬件设备，实现对家庭设备的控制和管理。
智能家居控制系统可以实现的功能包括：远程控制、定时控制、语音控制等，为家庭生活带来便利和舒适。
工业自动化控制系统
工业自动化控制系统是嵌入式系统的另一个重要应用领域，通过嵌入式系统技术，可以实现生产过程的自动化和智能化。
调研市场需求
了解行业发展趋势和市场需求，为系统设计提供参考和依据。
制定开发计划
根据需求分析结果，制定详细的开发计划，包括时间安排、人员分工、资源需求等。
系统设计
硬件设计
根据系统需求，设计合适的硬件架构，包括处理器、存储器、接口电路等。
软件设计
设计嵌入式系统的软件架构，包括操作系统、中间件和应用软件等。
01
02
03
系统集成
将硬件和软件集成在一起，形成完整的嵌入式系统。

嵌入式资料PPT课件

C语言
适用于需要面向对象编程的应用场景，如GUI开发、游戏机等。
Python语言
适用于需要快速原型开发或脚本编程的应用场景。
嵌入式软件设计模式
单片机程序架构
适用于资源受限的微控制器，如8051系列。
ARM Cortex-M系列MCU程序架构
适用于ARM Cortex-M系列MCU，如STM32。
软件设计
根据系统需求和总体设计，设计软件模块和接口，确定软件架构。
系统实现与测试
编码实现
按照设计要求，编写代码并实现系统功能。
单元测试
对每个模块进行测试，确保模块功能正常。
集成测试
将所有模块集成在一起进行测试，确保系统整
体功能正常。
系统测试
对整个系统进行测试，确保系统满足需求规格
说明书的要求。
系统部署与维护
系统部署
将系统安装到实际运行环境中，并进行配置和调试。
系统维护
对系统进行日常维护和升级，确保系统稳定运行。
05
嵌入式系统应用案例
智能家居系统
智能家居系统
01
通过嵌入式系统技术，将家中的各种设备连接到互联网，实现
智能化控制和管理。
智能家居系统的功能
02
包括远程控制、语音控制、自动化控制等，提高家庭生活的便
传感器和执行器是嵌入式系统的关键组成部分，用于实现系
统的感知和控制功能。
选择合适的传感器和执行器需要考虑应用场景、性能要求和
成本等因素。
嵌入式硬件开发工具
嵌入式硬件开发工具包括原理图设计软件、PCB设计软件、仿真
软件等。
这些工具可以帮助开发人员快速设计、仿真和调试嵌入式硬件系

嵌入式系统开发平台课件

03
操作系统
针对特定应用进行优化提供完整的开发工具和应用程序支持
实时操作系统（RTOS）
实时响应性
RTOS基本概念
01
02
03
高可靠性和稳定性
资源隔离和优先级调度
04
05
常见的RTOS：VxWorks, Integrity, QNX
嵌入式中间件
嵌入式中间件概述
01
02
OPC UA中间件
跨平台和语言独立性
可以实现飞行数据的处理和分析等功能。
06
CATALOGUE
嵌入式系统开发实践
基于ARM Cortex-M4核心板的开发实践
要点一
总结词
要点二
详细描述
通过使用ARM Cortex-M4核心板，了解嵌入式系统硬件平台的设计与实现过程，掌握基于ARM Cortex-M4的嵌入式系统开发基础。
介绍ARM Cortex-M4核心板的硬件组成、特点及优势，包括处理器、存储器、外设接口等；然后阐述基于ARM Cortex-M4核心板的嵌入式系统开发流程，包括硬件平台设计、操作系统移植、应用程序开发等；接着通过具体案例演示如何在ARM Cortex-M4核心板上实现一个简单的嵌入式系统开发，包括操作系统移植、应用程序开发、调试与测试等；最后总结基于ARM Cortex-M4核心板的嵌入式系统开发的关键技术、难点及解决方案。
04
设计和优化系统的存储器、Flash和RAM等存储资源
软件设计
选择合适的开发工具和编程语言
编写和调试系统的驱动程序和应用程序代码
设计系统的软件架构和主要功能模块
进行系统的仿真和调试，确保软件功能的正确性和稳定性

《嵌入式系统及应》课件

全面测试，确保满足用户
需求。
系统部署与维护
系统部署
将系统安装到实际运行环境中，并进行必要的配置和优化。
系统维护
定期对系统进行检查、维护和升级，确保系统稳定运行。
技术支持与故障排除
为用户提供技术支持，及时处理系统运行中出现的各种问题。
05
嵌入式系统的应用实例
智能家居系统
智能家居系统是嵌入式系统的典型应用之一，通过将各种家电设备、照明、门窗、环境监测等子系统集成在一个平台上，实现智能化控制和管理。
任务调度
嵌入式操作系统能够根据任务优先级进行任务调度，确保高优先级任务能够及时得到处理。
设备驱动
嵌入式操作系统提供设备驱动程序，用于与硬件设备进行交互。
嵌入式中间件
数据传输
嵌入式中间件提供数据传输功能，实现不同设备或系统之间的数据交换和
通信。
消息队列
嵌入式中间件提供消息队列机制，用于在不同设备或系统之间传递消息。
析仪等。
嵌入式系统在医疗电子设备中发挥着重要作用，通过高性能的处理器和各种传感器，实现对病人生命体征的实时监测和数据分析，为医生提供准确的诊断依
据。
医疗电子设备需要具备高精度、高可靠性和低功耗等特点，因此对嵌入式系统
的性能和可靠性要求较高。
汽车电子系统
汽车电子系统是嵌入式系统的又一应用领域，主要用于汽车发动机控制、车身控制、安全
数据处理
应用软件负责对数据进行处理和分析，满足用户需求。
业务逻辑
应用软件包含业务逻辑，用于实现具体的业务功能。
系统软件
系统引导程序
系统软件包含引导程序，用于初始化硬件设备和加载操作系统。
网络协议栈
