k型热电偶没有误差的两个原因!

k型热电偶测温实验非线性误差计算
对于K型热电偶的温度测量实验，需要考虑其非线性误差。

K型热电偶的非线性误差可以通过曲线拟合方法进行计算。

通常采用的方法有多项式曲线拟合或指数方程拟合。

1. 多项式曲线拟合方法：
- 收集实验数据，包括已知温度和相应的热电势值。

- 将数据点进行多项式曲线拟合，可以选择一阶、二阶或更高阶的多项式。

- 根据拟合出的曲线表达式，计算每个温度点与对应热电势值的残差，即测量误差。

- 对残差进行统计分析，求得非线性误差的近似值。

2. 指数方程拟合方法：
- 收集实验数据，包括已知温度和相应的热电势值。

- 将数据点进行指数方程拟合，可以选择一次或多次指数项进行拟合。

- 根据拟合出的指数方程，计算每个温度点与对应热电势值的残差，即测量误差。

- 对残差进行统计分析，求得非线性误差的近似值。

需要注意的是，为了减小测量误差，可以在实验过程中注意以下几点：
- 保持热电偶的稳定性，避免温度梯度和颤动引起的测量误差。

- 校准热电偶，使用标准温度源进行校准，保证测量的准确性。

- 避免外界干扰，例如电磁场、电流等，可能会对测量结果产生影响。

这些方法可以帮助你计算K型热电偶测温实验的非线性误差，提高温度测量的准确性。

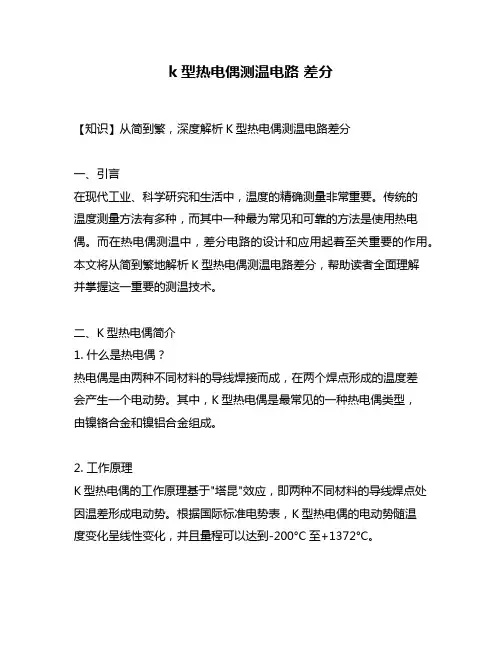

k型热电偶测温电路差分【知识】从简到繁，深度解析K型热电偶测温电路差分一、引言在现代工业、科学研究和生活中，温度的精确测量非常重要。

传统的温度测量方法有多种，而其中一种最为常见和可靠的方法是使用热电偶。

而在热电偶测温中，差分电路的设计和应用起着至关重要的作用。

本文将从简到繁地解析K型热电偶测温电路差分，帮助读者全面理解并掌握这一重要的测温技术。

二、K型热电偶简介1. 什么是热电偶？热电偶是由两种不同材料的导线焊接而成，在两个焊点形成的温度差会产生一个电动势。

其中，K型热电偶是最常见的一种热电偶类型，由镍铬合金和镍铝合金组成。

2. 工作原理K型热电偶的工作原理基于"塔昆"效应，即两种不同材料的导线焊点处因温差形成电动势。

根据国际标准电势表，K型热电偶的电动势随温度变化呈线性变化，并且量程可以达到-200°C至+1372°C。

三、差分电路的设计1. 为什么需要差分电路？在温度测量中，为了减少环境噪声对测量结果的影响，常采用差分电路。

差分电路通过对两个输入信号的差异进行放大，可以抵消环境噪声的干扰，提高测量精度。

2. 差分放大器的基本原理差分放大器由两个输入端和一个输出端组成。

它将两个输入信号的差异放大，并输出差异的放大结果。

在K型热电偶测温电路中，差分放大器用于放大热电偶的微小电压信号。

四、K型热电偶测温电路差分的工作过程1. 连接热电偶和差分放大器将热电偶的两个导线连接到差分放大器的两个输入端。

确保连接牢固，避免接触不良或断开造成的误差。

2. 差分放大和放大倍数选择差分放大器将热电偶产生的微小电压信号放大到合适的范围，以便后续的测量和处理。

合适的放大倍数选择对于测温精度至关重要。

3. 电压输出和温度计算差分放大器将放大后的差分电压信号输出。

根据K型热电偶的特性和电压-温度的换算关系，可以将差分电压换算成温度值。

五、个人观点与理解作为一种常见的温度测量方法，K型热电偶在工业生产和科学研究中有着广泛的应用。

热电偶测量误差分析一、热电偶测温基本原理将两种不同材料的导体或半导体A和B连接起来，构成一个闭合回路，就构成热电偶。

如图1所示。

温度t端为感温端称为测量端，温度t0端为连接仪表端称为参比端或冷端，当导体A和B的两个执着点t和t0之间存在温差时，就在回路中产生电动势EAB（t，t0），因而在回路中形成电流，这种现象称为热电效应".这个电动势称为热电势，热电偶就是利用这一效应来工作的.热电势的大小与t和t0之差的大小有关.当热电偶的两个热电极材料已知时，由热电偶回路热电势的分布理论知热电偶两端的热电势差可以用下式表示：EAB（t，t0）=EAB（t）-EAB（t0）式中 EAB（t，t0）-热电偶的热电势；EAB（t）-温度为t时工作端的热电势；EAB（t0）-温度为t0时冷端的热电势。

从上式可看出！当工作端的被测介质温度发生变化时，热电势随之发生变化，因此，只要测出EAB（t，t0）和知道EAB（t0）就可得到EAB（t），将热电势送入显示仪表进行指示或记录，或送入微机进行处理，即可获得测量端温度t值。

要真正了解热电偶的应用则不得不提到热电偶回路的几条重要性质：质材料定律：由一种均质材料组成的闭合回路，不论材料长度方向各处温度如何分布，回路中均不产生热电势。

这条规律要求组成热电偶的两种材料必须各自都是均质的，否则会由于沿热电偶长度方向存在温度梯度而产生附加电势，从而因热电偶材料不均引入误差。

中间导体定律：在热电偶回路中插入第三种（或多种）均质材料，只要所插入的材料两端连接点温度相同，则所插入的第三种材料不影响原回路的热电势。

这条定律表明在热电偶回路中可拉入测量热电势的仪表，只要仪表处于稳定的环境温度即可。

同时还表明热电偶的接点不仅可经焊接而成，也可以借用均质等温的导体加以连接。

中间温度定律：两种不同材料组成的热电偶回路，其接点温度分别为t和to时的热电势EAB（t，to）等于热电偶在连接点温度为（t，tn）和（tn，to）时相应的热电势EAB（t，tn）和EAB（tn，to）的代数和，其中tn为中间温度。

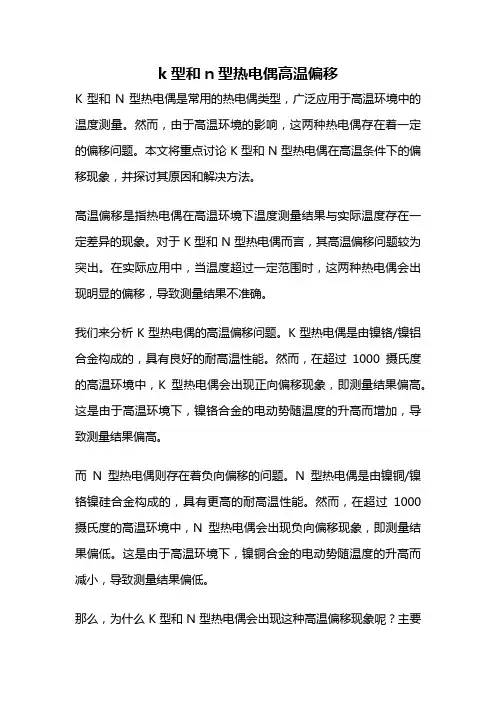

k型和n型热电偶高温偏移K型和N型热电偶是常用的热电偶类型，广泛应用于高温环境中的温度测量。

然而，由于高温环境的影响，这两种热电偶存在着一定的偏移问题。

本文将重点讨论K型和N型热电偶在高温条件下的偏移现象，并探讨其原因和解决方法。

高温偏移是指热电偶在高温环境下温度测量结果与实际温度存在一定差异的现象。

对于K型和N型热电偶而言，其高温偏移问题较为突出。

在实际应用中，当温度超过一定范围时，这两种热电偶会出现明显的偏移，导致测量结果不准确。

我们来分析K型热电偶的高温偏移问题。

K型热电偶是由镍铬/镍铝合金构成的，具有良好的耐高温性能。

然而，在超过1000摄氏度的高温环境中，K型热电偶会出现正向偏移现象，即测量结果偏高。

这是由于高温环境下，镍铬合金的电动势随温度的升高而增加，导致测量结果偏高。

而N型热电偶则存在着负向偏移的问题。

N型热电偶是由镍铜/镍铬镍硅合金构成的，具有更高的耐高温性能。

然而，在超过1000摄氏度的高温环境中，N型热电偶会出现负向偏移现象，即测量结果偏低。

这是由于高温环境下，镍铜合金的电动势随温度的升高而减小，导致测量结果偏低。

那么，为什么K型和N型热电偶会出现这种高温偏移现象呢？主要原因是热电偶材料的温度特性不同。

在高温环境下，热电偶材料的电动势随温度的变化而发生改变，导致测量结果的偏移。

这是由于热电偶原理中的Seebeck效应，即材料中的电子在温度梯度下产生电动势。

针对K型和N型热电偶的高温偏移问题，我们可以采取一些措施进行修正。

首先，可以通过校正曲线来进行修正。

校正曲线是指在高温环境中通过实际温度和测量温度之间的关系建立的曲线，通过该曲线可以将测量结果修正为实际温度。

其次，可以采用补偿电路来进行修正。

补偿电路是指在测量电路中加入一定的电路元件，通过对电路参数的调整来修正测量结果。

除了以上方法，还可以通过选择合适的热电偶材料来减小高温偏移。

一些特殊的热电偶材料，如S型和B型热电偶，具有更好的高温稳定性，可以在高温环境中获得更准确的测量结果。

热电偶测量误差分析一、热电偶测温基本原理将两种不同材料的导体或半导体A和B连接起来，构成一个闭合回路，就构成热电偶。

如图1所示。

温度t端为感温端称为测量端，温度t0端为连接仪表端称为参比端或冷端，当导体A和B的两个执着点t和t0之间存在温差时，就在回路中产生电动势EAB〔t，t0〕，因而在回路中形成电流，这种现象称为热电效应".这个电动势称为热电势，热电偶就是利用这一效应来工作的.热电势的大小与t和t0之差的大小有关.当热电偶的两个热电极材料已知时，由热电偶回路热电势的分布理论知热电偶两端的热电势差可以用下式表示：EAB〔t，t0〕=EAB〔t〕-EAB〔t0〕式中 EAB〔t，t0〕-热电偶的热电势；EAB〔t〕-温度为t时工作端的热电势；EAB〔t0〕-温度为t0时冷端的热电势。

从上式可看出！当工作端的被测介质温度发生变化时，热电势随之发生变化，因此，只要测出EAB〔t，t0〕和知道EAB〔t0〕就可得到EAB〔t〕，将热电势送入显示仪表进行指示或记录，或送入微机进行处理，即可获得测量端温度t值。

要真正了解热电偶的应用则不得不提到热电偶回路的几条重要性质：质材料定律：由一种均质材料组成的闭合回路，不管材料长度方向各处温度如何分布，回路中均不产生热电势。

这条规律要求组成热电偶的两种材料必须各自都是均质的，否则会由于沿热电偶长度方向存在温度梯度而产生附加电势，从而因热电偶材料不均引入误差。

中间导体定律：在热电偶回路中插入第三种〔或多种〕均质材料，只要所插入的材料两端连接点温度相同，则所插入的第三种材料不影响原回路的热电势。

这条定律说明在热电偶回路中可拉入测量热电势的仪表，只要仪表处于稳定的环境温度即可。

同时还说明热电偶的接点不仅可经焊接而成，也可以借用均质等温的导体加以连接。

中间温度定律：两种不同材料组成的热电偶回路，其接点温度分别为t和to时的热电势EAB〔t，to〕等于热电偶在连接点温度为〔t，tn〕和〔tn，to〕时相应的热电势EAB〔t，tn〕和EAB〔tn，to〕的代数和，其中tn为中间温度。

k型热电偶允许误差K型热电偶允许误差热电偶是一种常用的温度测量仪器，它通过两种不同金属的热电势差来测量温度。

K型热电偶是其中一种，它由铬和镍合金制成，适用于高温测量。

然而，即使是最精确的仪器也会存在误差，下面我们来探讨一下K型热电偶的允许误差。

一、误差来源K型热电偶的误差来源主要有两个方面：一是热电偶本身的误差，二是测量环境的误差。

热电偶本身的误差包括制造工艺、材料质量、连接方式等因素。

例如，热电偶的两端连接方式不当、接触不良等都会导致误差的产生。

此外，热电偶的材料质量也会影响其精度，因为不同材料的热电势差不同。

测量环境的误差包括温度梯度、电磁干扰等因素。

例如，如果热电偶的两端温度不一致，就会产生温度梯度误差。

而电磁干扰则会干扰热电偶的信号，导致误差的产生。

二、允许误差K型热电偶的允许误差是指在一定的测量范围内，热电偶的测量值与实际值之间的最大误差。

根据国家标准，K型热电偶的允许误差为±2.2℃或±0.75%（以较大值为准），取决于测量温度的范围。

例如，在0℃~500℃的温度范围内，K型热电偶的允许误差为±2.2℃。

而在500℃~1000℃的温度范围内，K型热电偶的允许误差为±0.75%。

这意味着在测量温度为500℃时，热电偶的误差范围为±3.75℃。

三、误差控制为了保证测量结果的准确性，需要采取一些措施来控制误差。

首先，要选择质量好、制造工艺精良的热电偶，并且正确连接。

其次，要注意测量环境的影响，尽量避免温度梯度和电磁干扰。

最后，要定期校准热电偶，以确保其精度。

总之，K型热电偶是一种常用的温度测量仪器，但是它也会存在误差。

了解热电偶的允许误差以及误差来源，可以帮助我们更好地控制误差，提高测量结果的准确性。

k热电偶测温性能实验
本次实验主要研究k型热电偶的测温性能，掌握k热电偶的使用特点，能够正确选择适合的电器表和扩展电缆，并了解测温的误差以及误差的来源。

实验步骤：
1. 实验前准备
（1）检查电器表的选择是否正确，电器表应该能够对应所选热敏电偶的类型和量程；
（2）检查扩展电缆材质是否符合要求，扩展电缆应该与热敏电偶的材料相同；
（3）将测温处的工作环境调整为必要条件。

（1）逐渐升温较长时间，使热电偶到达温度平衡，此时记录热电偶的温度值和电压值；
（2）采用逐渐升温法和逐渐降温法，测量热电偶的输出电压值和温度值；
（3）简单计算测量误差，并进行误差分析。

实验结果分析：
从实验结果可以看出，k热电偶的输出电压与温度之间呈现出线性关系，并且误差随着温度升高而增大。

误差分析：
k热电偶的误差有两种来源，一种为测量电路的误差，另一种是扩展电缆的误差。

测量电路的误差较小，但在扩展电缆过长或温度过高的情况下，误差会变得很大。

结论：。

K型热电偶检定中的误差分析及不确定度评定裴桂玲【摘要】K型热电偶是工业生产中应用广泛的接触式测温元件.熟悉其工作原理,掌握和分析测温误差的来源及其不确定度的评定,能在一定程度上避免生产过程中造成的不必要损失,并提高温度测量的准确性.【期刊名称】《电子科技》【年(卷),期】2013(026)003【总页数】3页(P51-53)【关键词】热电偶;误差分析;测温;不确定度【作者】裴桂玲【作者单位】中航工业济南特种结构研究所质量安全部,山东济南250023【正文语种】中文【中图分类】TP2121 K型热电偶测温原理热电偶测温由连接导线、热电偶及显示仪表3部分组成［1］。

基本的热电偶测温原理如图1所示。

图1 热电偶测温原理图图1为测温电偶丝及热电偶芯。

热电效应指:热电偶冷和热两端的温度不同，则在该热电偶回路中会产生热电势的物理现象，当然为此需将热电偶的热端加热。

相接触电势和温差电势两部分组成在热电偶回路中的电势，文中将其中因两种电子密度不同的导体相互接触时产生的一种热电势称为接触电势。

当两种不同的导体X和Y 相接触时，若导体X和Y的电子密度分别为Nx和Ny，且Nx＞Ny，那么电子在导体接触面上两个方向的扩散率则不同，由导体X扩散到导体Y的电子数比由Y 扩散到X的电子数多，导致导体X因失电子而显正电，导体Y因获得电子而显负电。

因此，在X、Y两导体的接触面上形成一个由X到Y的静电场，该电场对扩散运动起阻碍作用，同时，因电子向反方向运动被加速，使其从B到A的电子数增多，最终动态平衡。

此时产生一种称为接触电势的电位差，即X、Y之间也形成一电位差。

接触电势仅与两种性质导体的接触点的温度有关，且当两种导体的材料一定时，仅是接点温度影响接触电势。

导体中的电子因温度增高而变活跃，导体中的电子越活跃，由X导体扩散到Y导体的电子则越多，致使产生在接触面上的电场强度越高，接触电势也越大。

这样在显示仪表3中便能显示出通过连接导线2由测温电偶丝及热电偶芯产生的温差热电势。

K型热电偶规格参数及使用一、热电偶基础知识热电偶是温度测量中应用最普遍的测温器件，它的特点是测温范围宽，性能稳定，有足够的测量精度，能够满足工业过程温度测量的需要。

结构简单，动态响应好；输出为电信号，可以远传，便于集中检测和自动控制。

热电偶的测温原理基于热电效应。

将两种不同的导体或半导体连成闭合回路，当两个接点处的温度不同时，回路中将产生热电势，这种现象即是热电效应，又称赛北克效应。

热电偶的要求:(1)在测温范围内热电偶性能稳定，不随时间和被测对象而变化；(2)在测温范围内物理化学性能稳定，不易氧化和腐蚀，耐辐射；(3)所组成的热电偶要有足够的灵敏度，热电势随温度的变化率要足够大；(4)热电特性接近单值线性或近似线性；(5)电导率高，电阻温度系数小；(6)机械性能好，机械强度高，材质均匀；工艺性好，易加工，复制性好，制造工艺简单，价格便宜。

目前市面上流行的主要有8种常用热电偶以及测高温的钨铼热电偶(0〜2300°C),综合考虑上述热电偶，只有K型热电偶比较适合大规模的工业现场应用。

K型热电偶是由镍铬-镍硅(铝)双金属组成的，其中镍铬为正极，镍硅(铝)为负极。

K型热电偶的测温范围为-270〜1300C之间，适用于氧气气氛中，稳定性属于中等程度。

K型热电偶性能稳定，产生的热电势大，热电特性线性好，复现性好，高温下抗氧化能力强，耐辐射，使用范围宽，应用广泛。

本资料所说的温度极限就是最高的温度值，K型热电偶各种规格尺寸导线的最高温度如下表所示：这个表举出各类热电偶和导线尺寸的推荐温度上限。

这些温度上限应用于有防护的热电偶，即有普通封闭端保护套管的热电偶，不用于具有压制矿物质氧化物绝缘体的套装热电偶。

一般在实际应用中，会有超过推荐温度极限的情况。

同样，在推荐温度极限内应用而没有得到满意寿命的情况也是有的。

但是，总的说来，当导线在列举的温度范围内连续工作时，能保证热电偶有满意的寿命。

K类热电偶适宜在温度高达1260°C的氧化性或惰性气氛中连续使用，因为它们的抗氧化特性要比其它金属热电偶好。

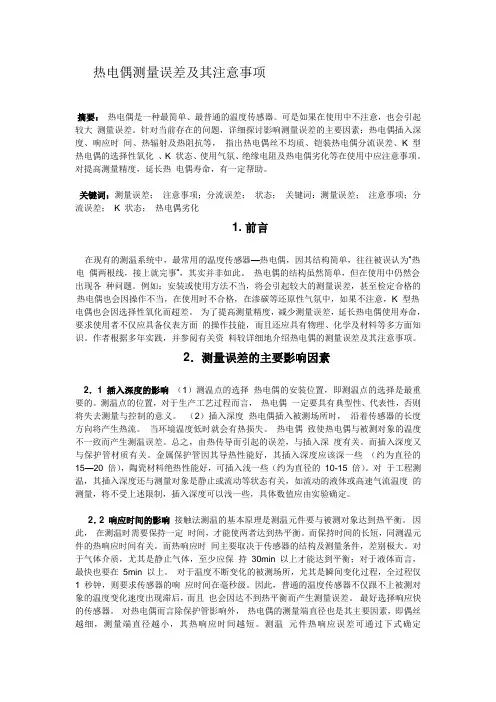

热电偶测量误差及其注意事项摘要：热电偶是一种最简单、最普通的温度传感器。

可是如果在使用中不注意，也会引起较大测量误差。

针对当前存在的问题，详细探讨影响测量误差的主要因素：热电偶插入深度、响应时间、热辐射及热阻抗等，指出热电偶丝不均质、铠装热电偶分流误差、K 型热电偶的选择性氧化、K 状态、使用气氛、绝缘电阻及热电偶劣化等在使用中应注意事项。

对提高测量精度，延长热电偶寿命，有一定帮助。

关键词：测量误差；注意事项；分流误差；状态；关键词：测量误差；注意事项；分流误差；K 状态；热电偶劣化1. 前言在现有的测温系统中，最常用的温度传感器—热电偶，因其结构简单，往往被误认为“热电偶两根线，接上就完事”，其实并非如此。

热电偶的结构虽然简单，但在使用中仍然会出现各种问题。

例如：安装或使用方法不当，将会引起较大的测量误差，甚至检定合格的热电偶也会因操作不当，在使用时不合格，在渗碳等还原性气氛中，如果不注意，K 型热电偶也会因选择性氧化而超差。

为了提高测量精度，减少测量误差，延长热电偶使用寿命，要求使用者不仅应具备仪表方面的操作技能，而且还应具有物理、化学及材料等多方面知识。

作者根据多年实践，并参阅有关资料较详细地介绍热电偶的测量误差及其注意事项。

2．测量误差的主要影响因素2．1 插入深度的影响（1）测温点的选择热电偶的安装位置，即测温点的选择是最重要的。

测温点的位置，对于生产工艺过程而言，热电偶一定要具有典型性、代表性，否则将失去测量与控制的意义。

（2）插入深度热电偶插入被测场所时，沿着传感器的长度方向将产生热流。

当环境温度低时就会有热损失。

热电偶致使热电偶与被测对象的温度不一致而产生测温误差。

总之，由热传导而引起的误差，与插入深度有关。

而插入深度又与保护管材质有关。

金属保护管因其导热性能好，其插入深度应该深一些（约为直径的15—20 倍），陶瓷材料绝热性能好，可插入浅一些（约为直径的10-15 倍）。

对于工程测温，其插入深度还与测量对象是静止或流动等状态有关，如流动的液体或高速气流温度的测量，将不受上述限制，插入深度可以浅一些，具体数值应由实验确定。
