步进电机控制器设计

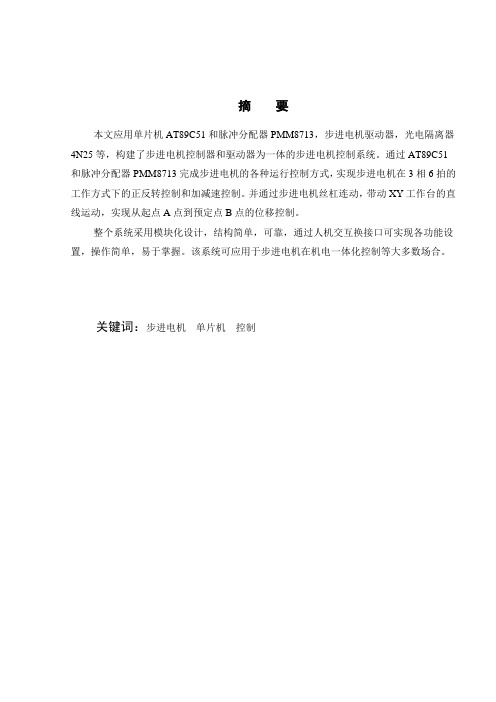

摘要本文应用单片机AT89C51和脉冲分配器PMM8713，步进电机驱动器，光电隔离器4N25等，构建了步进电机控制器和驱动器为一体的步进电机控制系统。

通过AT89C51和脉冲分配器PMM8713完成步进电机的各种运行控制方式，实现步进电机在3相6拍的工作方式下的正反转控制和加减速控制。

并通过步进电机丝杠连动，带动XY工作台的直线运动，实现从起点A点到预定点B点的位移控制。

整个系统采用模块化设计，结构简单，可靠，通过人机交互换接口可实现各功能设置，操作简单，易于掌握。

该系统可应用于步进电机在机电一体化控制等大多数场合。

关键词：步进电机单片机控制目录绪论 (1)1、步进电机及其发展 (1)1．1步进电机在我国的发展应用及前景 (2)1.2本文研究内容 (2)2、步进电机的分类、结构、工作原理及特性 (2)2.1步进电机的概念 (2)2.2步进电机的特点 (3)2.3步进电机的结构及工作原理 (3)2.4步进电机的常用术语 (4)3、步进电机的单片机控制 (5)3.1步进电机控制系统组成 (5)3.2步进电机控制系统原理 (6)3.3脉冲分配 (6)3.4步进电机与微型机的接口电路 (8)4、步进电机的运行控制 (9)4.1步进电机的速度控制 (9)4.2步进电机的位置控制 (9)4.3步进电机的加减速控制 (10)5、步进电机的程序设计 (11)5.1程序框图 (11)结论 (13)致谢辞 (13)参考文献 (13)绪论步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。

在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。

可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

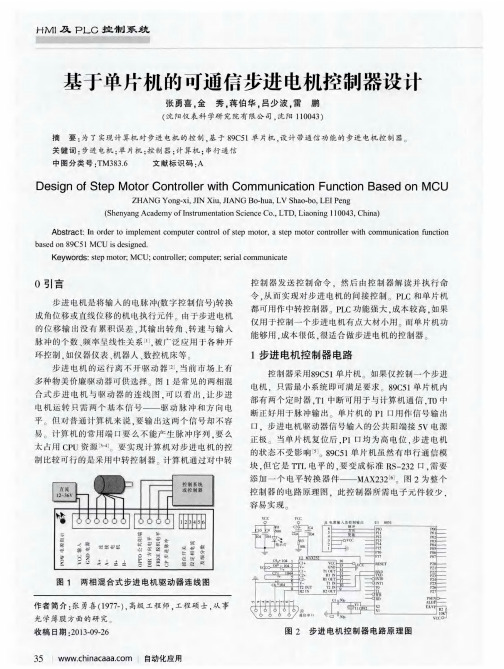

基于单片机的步进电机控制器设计步进电机是一种可实现精确控制和定位的电动机，广泛应用于机械和自动化领域。

为了更好地控制步进电机，可以设计一个基于单片机的步进电机控制器。

本文将从步进电机的基本原理、常见控制方式、单片机的选择、电路设计和程序编写等方面进行详细介绍，共计超过1200字。

第一部分：步进电机的基本原理步进电机主要由定子和转子组成，通过电磁原理可以实现精确控制和定位。

步进电机根据工作方式的不同分为全步进电机和半步进电机，全步进电机每次步进一个固定的角度，而半步进电机每次步进一个更小的角度。

第二部分：常见的步进电机控制方式步进电机的控制方式有多种，其中最常见的控制方式是脉冲方向控制和脉冲加减速控制。

脉冲方向控制方式通过给步进电机控制信号的脉冲数和方向来实现电机转动，脉冲加减速控制方式则通过改变脉冲的频率和加减速度来控制电机的转速和位置。

第三部分：单片机的选择在设计步进电机控制器时，需要选择适合的单片机来实现控制逻辑和信号的生成。

常见的单片机有51系列、AVR系列、ARM Cortex-M系列等。

选择单片机时需要考虑其运算速度、存储容量、IO口数量等因素，以满足步进电机控制的要求。

第四部分：电路设计步进电机控制器的电路设计包括电机驱动电路和控制电路。

其中电机驱动电路用于提供适当的电流和电压给步进电机，以实现其运转。

可以选择使用电流驱动器芯片或者使用MOSFET等器件设计电路。

控制电路主要包括单片机和其他外围电路，用于生成控制信号和接收输入信号。

第五部分：程序编写步进电机控制器的程序需要实现控制逻辑和信号的生成。

程序可以使用C语言或者汇编语言进行编写，通过单片机的GPIO口和定时器等模块来生成适当的脉冲信号和控制信号，驱动步进电机实现转动和定位。

综上所述，基于单片机的步进电机控制器设计涉及到步进电机的基本原理、常见的控制方式、单片机的选择、电路设计和程序编写等多个方面。

通过合理的设计和实现，可以实现对步进电机的精确控制和定位，为机械和自动化领域的应用提供便利。

基于FPGA的步进电机控制器设计步进电机是一种常见的电动机，具有精准控制和高可靠性的特点。

而FPGA（Field Programmable Gate Array）是一种可编程逻辑器件，可以实现复杂逻辑功能。

结合FPGA和步进电机进行控制，可以实现更高精度和更灵活的控制方式。

首先，步进电机的控制需要确定三个参数：步进角度、步进速度和步进方向。

FPGA可以通过编程的方式实现对这些参数的实时控制。

基于FPGA的步进电机控制器设计需要实现以下几个模块：1.步进电机驱动器：这个模块负责将FPGA输出的控制信号转换为适合步进电机的电压和电流。

可以使用高驱动能力的电路来驱动步进电机，确保电机可以正常运行。

2.位置控制器：这个模块负责根据输入的步进角度和方向控制步进电机的转动。

可以使用计数器和比较器来实现精确的角度控制，通过FPGA 的编程方式可以实时调整步进角度和方向。

3.速度控制器：这个模块负责调整步进电机的转动速度。

可以使用定时器和计数器来实现一个精确的时间基准，通过调整计数器的数值来控制步进电机的速度。

FPGA的编程方式可以实时调整步进速度。

4.通信接口：这个模块负责与外部设备进行通信。

可以使用UART、SPI或者I2C等通信协议，通过FPGA的外部接口与其他设备进行交互。

以上几个模块可以通过FPGA内部的硬件描述语言（如VHDL或Verilog）进行编程实现。

通过FPGA的编程方式，可以实时调整步进电机的控制参数，提高步进电机的精度与稳定性。

但是，基于FPGA的步进电机控制器设计也存在一些挑战。

首先是硬件资源的限制，FPGA的资源有限，需要合理分配资源，确保系统的运行效率和稳定性。

其次是时序设计的复杂性，步进电机的精确控制需要高频率的脉冲信号，要求FPGA具备快速响应和高速计数的能力。

综上所述，基于FPGA的步进电机控制器设计可以实现精确控制和高可靠性，并且具有灵活性和可编程性，可以适应不同的应用场景。

基于FPGA的步进电机控制器设计是一种将电脉冲信号转换成相应的角位移的特别电机,每转变一次通电状态,步进电机的转子就转动一步。

目前大多数步进电机控制器需要主控制器发送时钟信号,并且要起码一个I／O口来辅助控制和监控步进电机的运行状况。

在或的应用系统中,常常协作或者来实现特定的功能。

本文介绍通过FPGA实现的步进电机控制器。

该控制器可以作为单片机或DSP的一个挺直数字控制的外设,只需向控制器的控制寄存器和分频寄存器写入数据,即可实现对步进电机的控制。

1 步进电机的控制原理步进电机是数字控制电机,它将脉冲信号改变成角位移,即给一个脉冲信号,步进电机就转动一个角度,因此十分适合对数字系统的控制。

步进电机可分为反应式步进电机(简称“VR”)、永磁式步进电机(简称“PM”)和混合式步进电机(简称“HB”)。

步进电机区分于其他控制电机的最大特点是,通过输入脉冲信号来举行控制,即电机的总转动角度由输入脉冲数打算,而电机的转速由脉冲信号频率打算。

步进电机的驱动按照控制信号工作,控制信号由各类控制器来产生。

其基本原理作用如下：①控制换相挨次,通电换相。

这一过程称为“脉冲分配”。

例如：四相步进电机的单四拍工作方式,其各相通电挨次为A—B—C—D。

通电控制脉冲必需严格根据这一挨次分离控制A、B、C、D相的通断,控制步进电机的转向。

假如给定工作方式正序换相通电,则步进电机正转;假如按反序换相通电,则电机就反转。

②控制步进电机的速度。

假如给步进电机发一个控制脉冲,它就转一步,再发一个脉冲,它会再转一步。

两个脉冲的间隔越短,步进电机就转得越快。

调节控制器发出的脉冲频率,就可以对步进电机举行调速。

2 控制器的总体设计控制器的外部接口电路1所示。

各引脚的功能如下：第1页共3页。

基于单片机AT89C52的步进电机的控制器设计步进电机是一种非常常见的电机类型，由于其具有精准定位、适应高速运动以及控制简单等特点，被广泛应用于各种自动化设备中。

本文将从步进电机的工作原理、控制方式以及基于单片机AT89C52的步进电机控制器设计等方面展开阐述。

首先，我们来了解步进电机的工作原理。

步进电机是一种特殊的同步电动机，它具有内置的磁化轭，在没有外部励磁的情况下也能自动旋转。

步进电机的旋转是由控制电流方向和大小来实现的。

通常情况下，步进电机每转动一定角度，称为“步距角”，它可以是1.8度、0.9度、0.45度等，不同的步距角决定了电机的分辨率。

步进电机的控制方式主要有全步进和半步进两种。

全步进是指每次控制信号脉冲后，电机转动一个步距角。

而半步进则是在全步进基础上，在脉冲信号中引入一半步距角的微调。

控制信号脉冲可以是脉冲序列或者方波信号。

基于单片机AT89C52的步进电机控制器设计主要包括控制信号发生器的设计和步进电机驱动电路的设计。

控制信号发生器负责产生相应的控制信号脉冲，而步进电机驱动电路将这些脉冲信号转化为电流信号驱动步进电机。

控制信号发生器的设计可以采用定时器/计数器模块来实现。

AT89C52芯片具有可编程的定时器/计数器，可以用来产生控制信号的脉冲。

通过设置定时器的工作方式和计数值，可以实现不同频率、占空比的控制脉冲。

步进电机驱动电路的设计主要包括功率级驱动电路和电流控制电路。

功率级驱动电路负责将控制信号转化为足够大的电流驱动步进电机，通常采用功率放大器来实现。

电流控制电路则用来控制驱动电流的大小，使步进电机能够顺畅工作。

电流控制电路通常采用可调电阻、电流检测电阻和比较器等元件组成。

在步进电机控制器设计中，还需要考虑到步进电机的特性和应用需求。

例如，步进电机的电源电压、额定电流、阻抗、扭矩等参数需要与驱动电路匹配。

此外，还需要考虑到步进电机的机械结构、位置传感器、防重叠措施等因素。

步进电机控制器课程设计一、课程目标知识目标：1. 让学生掌握步进电机的原理、结构及其工作方式；2. 使学生了解步进电机控制器的基本组成、功能及其在自动化控制中的应用；3. 引导学生掌握步进电机控制器的编程方法，能够编写简单的控制程序。

技能目标：1. 培养学生运用步进电机控制器进行实际电路搭建与调试的能力；2. 提高学生分析和解决步进电机控制过程中出现问题的能力；3. 培养学生团队协作、沟通交流的能力。

情感态度价值观目标：1. 培养学生对步进电机控制器及相关自动化设备的兴趣，激发学生探究精神；2. 增强学生的创新意识，鼓励学生勇于尝试，培养解决问题的自信心；3. 引导学生认识到科技对社会发展的推动作用，增强学生的社会责任感。

课程性质分析：本课程为实践性较强的课程，旨在帮助学生将理论知识与实际应用相结合，提高学生的动手能力和实际操作技能。

学生特点分析：学生在前期已经学习了电机原理、电子技术等相关知识，具备一定的理论基础，但实际操作经验不足。

教学要求：1. 结合学生特点，注重理论与实践相结合，提高学生的实际操作能力；2. 注重培养学生的团队协作能力和创新能力；3. 关注学生的个体差异，因材施教，提高教学质量。

二、教学内容1. 步进电机原理与结构- 介绍步进电机的种类、原理及特点；- 分析步进电机的结构及其工作方式；- 结合教材第3章第2节内容，阐述步进电机在自动化控制系统中的应用。

2. 步进电机控制器组成与功能- 讲解步进电机控制器的硬件组成及各部分功能；- 介绍步进电机控制器的软件编程方法；- 引导学生阅读教材第4章第1节，了解控制器在自动化设备中的应用实例。

3. 步进电机控制器编程与调试- 教授步进电机控制器编程的基本语法和技巧；- 指导学生编写简单的控制程序，实现步进电机的运动控制；- 结合教材第4章第3节，组织学生进行实际电路搭建与调试，培养学生的动手能力。

4. 步进电机控制应用案例分析- 分析典型的步进电机控制应用案例，如数控机床、机器人等；- 引导学生了解教材第5章相关内容，探讨步进电机在各个领域的应用前景。

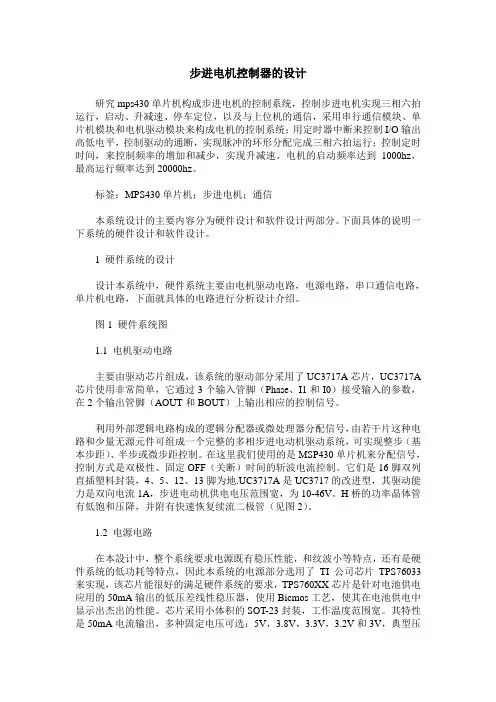

步进电机控制器的设计研究mps430单片机构成步进电机的控制系统，控制步进电机实现三相六拍运行，启动、升减速、停车定位，以及与上位机的通信，采用串行通信模块、单片机模块和电机驱动模块来构成电机的控制系统；用定时器中断来控制I/O输出高低电平，控制驱动的通断，实现脉冲的环形分配完成三相六拍运行；控制定时时间，来控制频率的增加和减少，实现升减速。

电机的启动频率达到1000hz，最高运行频率达到20000hz。

标签：MPS430单片机；步进电机；通信本系统设计的主要内容分为硬件设计和软件设计两部分。

下面具体的说明一下系统的硬件设计和软件设计。

1 硬件系统的设计设计本系统中，硬件系统主要由电机驱动电路，电源电路，串口通信电路，单片机电路，下面就具体的电路进行分析设计介绍。

图1 硬件系统图1.1 电机驱动电路主要由驱动芯片组成，该系统的驱动部分采用了UC3717A芯片，UC3717A 芯片使用非常简单，它通过3个输入管脚（Phase、I1和I0）接受输入的参数，在2个输出管脚（AOUT和BOUT）上输出相应的控制信号。

利用外部逻辑电路构成的逻辑分配器或微处理器分配信号，由若干片这种电路和少量无源元件可组成一个完整的多相步进电动机驱动系统，可实现整步（基本步距）、半步或微步距控制。

在这里我们使用的是MSP430单片机来分配信号，控制方式是双极性、固定OFF（关断）时间的斩波电流控制。

它们是16脚双列直插塑料封装，4、5、12、13脚为地.UC3717A是UC3717的改进型，其驱动能力是双向电流1A，步进电动机供电电压范围宽，为10-46V。

H桥的功率晶体管有低饱和压降，并附有快速恢复续流二极管（见图2）。

1.2 电源电路在本設计中，整个系统要求电源既有稳压性能，和纹波小等特点，还有是硬件系统的低功耗等特点，因此本系统的电源部分选用了TI公司芯片TPS76033来实现，该芯片能很好的满足硬件系统的要求，TPS760XX芯片是针对电池供电应用的50mA输出的低压差线性稳压器，使用Bicmos工艺，使其在电池供电中显示出杰出的性能。

步进电机控制器课程设计一、教学目标本课程的教学目标是使学生掌握步进电机控制器的基本原理、工作方式和应用场景。

通过本课程的学习，学生应能理解步进电机的运行原理，熟练掌握步进电机控制器的使用方法，并能够运用所学知识解决实际问题。

具体来说，知识目标包括：1.了解步进电机的基本原理和工作方式。

2.掌握步进电机控制器的功能和性能指标。

3.熟悉步进电机控制器在各种应用场景中的使用方法。

技能目标包括：1.能够正确安装和调试步进电机控制器。

2.能够编写简单的步进电机控制程序。

3.能够对步进电机控制器的运行状态进行监测和故障排查。

情感态度价值观目标包括：1.培养学生对先进制造技术的兴趣和认识，增强学生的创新意识。

2.培养学生团队合作精神和动手实践能力。

3.培养学生对工程伦理和职业素养的重视。

二、教学内容本课程的教学内容主要包括以下几个部分：1.步进电机的基本原理和工作方式：包括步进电机的结构、原理、特性等。

2.步进电机控制器的功能和性能指标：包括控制器的硬件组成、软件设置、接口协议等。

3.步进电机控制器的应用场景：包括步进电机在工业自动化、机器人、数控机床等领域的应用。

4.步进电机控制器的安装和调试：包括控制器的硬件连接、参数设置、故障排查等。

5.步进电机控制程序的编写：包括控制算法、程序结构、调试与优化等。

三、教学方法为了达到本课程的教学目标，我们将采用多种教学方法进行教学，包括：1.讲授法：通过讲解和演示，使学生了解步进电机控制器的基本原理和功能。

2.讨论法：通过小组讨论和问答，培养学生的思考能力和团队协作精神。

3.案例分析法：通过分析实际应用案例，使学生更好地理解步进电机控制器的应用场景。

4.实验法：通过动手实践，使学生掌握步进电机控制器的安装、调试和编程技巧。

四、教学资源为了支持本课程的教学内容和教学方法，我们将准备以下教学资源：1.教材：选择一本与步进电机控制器相关的教材，作为学生学习的主要参考资料。

2.参考书：提供一些与步进电机控制器相关的参考书籍，供学生深入研究。

基于单片机的步进电机的控制器设计在现代工业自动化和控制领域中，步进电机因其精确的定位和可控的旋转角度而得到了广泛的应用。

而设计一个高效、稳定且易于操作的基于单片机的步进电机控制器则成为了实现精确控制的关键。

一、步进电机的工作原理要设计步进电机的控制器，首先需要了解步进电机的工作原理。

步进电机是一种将电脉冲信号转换成角位移或线位移的开环控制电机。

它由定子和转子组成，定子上有若干个磁极，磁极上绕有绕组。

当给定子绕组依次通电时，产生的磁场会驱动转子按照一定的方向和步距角转动。

步距角是指每输入一个电脉冲信号，转子所转过的角度。

步距角的大小取决于电机的结构和控制方式。

常见的步距角有 18°、09°等。

通过控制输入电脉冲的频率和数量，可以精确地控制步进电机的转速和转角。

二、单片机的选择在设计控制器时，单片机的选择至关重要。

常见的单片机如 51 系列、STM32 系列等都可以用于控制步进电机。

51 系列单片机价格低廉，开发简单，但性能相对较低；STM32 系列单片机性能强大，资源丰富，但开发难度相对较大。

考虑到控制的精度和复杂程度，我们可以选择STM32 系列单片机。

例如，STM32F103 具有较高的处理速度和丰富的外设接口，能够满足步进电机控制器的需求。

三、控制器的硬件设计硬件设计主要包括单片机最小系统、驱动电路、电源电路等部分。

单片机最小系统是控制器的核心，包括单片机芯片、时钟电路、复位电路等。

STM32F103 的最小系统通常需要外部晶振提供时钟信号，以及合适的复位电路保证单片机的可靠启动。

驱动电路用于放大单片机输出的控制信号，以驱动步进电机工作。

常见的驱动芯片有 ULN2003、A4988 等。

以 A4988 为例，它可以接收来自单片机的脉冲和方向信号，并输出相应的电流来驱动步进电机。

电源电路则为整个系统提供稳定的电源。

通常需要将外部输入的电源进行降压、稳压处理，以满足单片机和驱动电路的工作电压要求。

基于STM32的步进电机控制系统设计与实现1. 引言步进电机是一种常见的电动机类型，具有定位准确、结构简单、控制方便等优点，在自动化控制领域得到广泛应用。

本文将介绍基于STM32单片机的步进电机控制系统设计与实现，包括硬件设计、软件开发和系统测试等内容。

2. 硬件设计2.1 步进电机原理步进电机是一种将输入脉冲信号转换为角位移的设备。

其工作原理是通过改变相邻两相之间的电流顺序来实现转子旋转。

常见的步进电机有两相、三相和五相等不同类型。

2.2 STM32单片机选择在本设计中，我们选择了STM32系列单片机作为控制器。

STM32具有丰富的外设资源和强大的计算能力，非常适合用于步进电机控制系统。

2.3 步进电机驱动模块设计为了实现对步进电机的精确控制，我们需要设计一个步进电机驱动模块。

该模块主要包括功率放大器、驱动芯片和保护电路等部分。

2.4 电源供应设计步进电机控制系统需要稳定可靠的电源供应。

我们设计了一个电源模块，用于为整个系统提供稳定的直流电源。

3. 软件开发3.1 开发环境搭建在软件开发过程中，我们需要搭建相应的开发环境。

首先安装Keil MDK集成开发环境，并选择适合的STM32单片机系列进行配置。

3.2 步进电机控制算法步进电机控制算法是实现步进电机精确控制的关键。

我们可以采用脉冲计数法、速度闭环控制等方法来实现对步进电机的位置和速度控制。

3.3 驱动程序编写根据硬件设计和步进电机控制算法，我们编写相应的驱动程序。

该程序主要负责将控制信号转换为驱动模块所需的脉冲信号，并通过GPIO口输出。

3.4 系统调试与优化在完成软件编写后，我们需要对系统进行调试和优化。

通过调试工具和示波器等设备，对系统进行性能测试和功能验证，以确保系统工作正常。

4. 系统测试与评估在完成硬件设计和软件开发后，我们需要对系统进行全面的测试和评估。

主要包括功能测试、性能测试和稳定性测试等内容。

4.1 功能测试功能测试主要验证系统是否按照预期工作。

步进电机控制器设计一、引言步进电机是一种特殊的电动机，具有精度高、响应快、节能等优点，在许多领域有着广泛的应用。

为了充分发挥步进电机的性能，需要设计一套稳定可靠的步进电机控制器。

本文将介绍步进电机控制器的设计原理、控制算法和硬件实现方法。

二、设计原理1.步进电机工作原理步进电机是利用定位电磁铁的磁极之间的相互作用来实现转动的电机。

它可以通过在不同的电磁铁上通电，使其产生磁场，从而引起驱动轴的转动。

步进电机可分为单相步进电机和双相步进电机，其工作原理略有差异。

2.步进电机控制原理三、控制算法1.开环控制算法开环控制算法是最简单的步进电机控制算法，它通过给电机提供确定的脉冲序列来控制电机的转动。

这种控制方式适用于转动速度不变或较低精度要求的应用场景，如电子钟等。

2.闭环控制算法闭环控制算法是通过添加位置反馈装置，如光电编码器或霍尔传感器来实现的。

通过实时检测电机的位置信息，可以根据实际位置与预期位置之间的误差来控制驱动电流和脉冲信号，从而实现更高的精度和可靠性。

闭环控制算法适用于需要高精度定位和转动的应用场景，如机械臂、3D 打印机等。

四、硬件实现方法1.驱动电路设计2.信号生成电路设计为了实现精确的脉冲信号控制，需要设计合适的信号生成电路。

可以采用时序电路、计数器和锁相环等技术来生成脉冲信号，并根据控制算法调节脉冲频率和脉冲数。

3.位置反馈装置设计如果需要闭环控制，需要添加位置反馈装置来实时检测电机的位置信息。

可以选择光电编码器、霍尔传感器等位置传感器，并设计相应的信号处理电路。

五、总结步进电机控制器设计涉及到步进电机的工作原理、控制算法和硬件实现方法。

根据具体的应用需求和系统要求，可以选择合适的控制算法和电路设计方案。

同时，还需考虑控制器的稳定性、可靠性和成本等因素，以实现高性能的步进电机控制系统。
