无源射频识别读写器射频前端的设计与实现无源射频识别（RFID）技术是一种非接触式自动识别技术，被广泛应用于物流、仓储管理、车辆管理、电子支付等领域。
无源射频识别读写器是实现RFID技术的关键设备之一，其射频前端的设计与实现对整个读写器的性能和稳定性有着重要影响。
射频前端是RFID读写器中负责将射频信号进行放大、滤波、解调和整形的模块。
其设计目标是实现高灵敏度、低功耗和稳定的性能。
为了达到这些目标，射频前端的设计需要考虑以下几个方面。
首先，射频前端需要选择合适的天线。
天线是RFID系统中能量传输和信号传输的关键部分，其阻抗匹配与射频前端的性能直接相关。
合适的天线设计可以提高能量传输效率和信号接收灵敏度，从而提高读写器的识别距离和读取速度。
其次，射频前端需要设计合适的射频放大器。
射频放大器负责将接收到的微弱射频信号放大到一定的幅度，以便后续的解调和处理。
合适的射频放大器设计可以提高读写器的灵敏度，增强对弱信号的接收能力。
另外，射频前端还需要设计合适的滤波器。
滤波器用于抑制或去除射频前端输入信号中的杂散信号和噪声，以保证读写器的信号质量和抗干扰能力。
合适的滤波器设计可以降低读写器对外界干扰的敏感度，提高系统的可靠性和抗干扰能力。
最后，射频前端还需要设计合适的解调和整形电路。
解调和整形电路负责将放大后的射频信号进行解调、整形和数字化处理，以便后续的数据处理和识别。
合适的解调和整形电路设计可以提高读写器的数据处理速度和准确性。
总之，无源射频识别读写器射频前端的设计与实现是保证读写器性能和稳定性的重要环节。
通过合理选择天线、设计合适的射频放大器、滤波器和解调整形电路，可以提高读写器的灵敏度、抗干扰能力和数据处理速度，从而更好地满足各种应用场景的需求。
[导读]为了分析UHF RFID读写器系统抗干扰性能，本文提出了基于ISO18000-6 type B 协议下UHF RFID读写器的设计方案，并对其通信过程进展了Simulink仿真，给出了曼彻斯特编解码以及2ASK调制解调的模型。
为了分析UHF RFID读写器系统抗干扰性能，本文提出了基于ISO18000-6 type B 协议下UHF RFID读写器的设计方案，并对其通信过程进展了Simulink仿真，给出了曼彻斯特编解码以及2ASK调制解调的模型。
最后，结合实际中经常遇到的高斯白噪声信道分析了系统的信道抗干扰性能，给出了系统的误码率随信噪比变化曲线。
仿真说明本方案所设计的UHF RFID读写器系统具有较高的抗干扰性能。
0 引言射频识别系统是一种非接触的自动识别系统，通过射频无线信号自动识别目的对象，并进展读、写数据等相关操作，这种无线获取数据的方式在工业自动化、商业自动化、交通运输控制管理众多领域得到广泛应用。
RFID系统由阅读器、电子标签和计算机网络构成，其中读写器是RFID系统信息控制和处理中心，在系统工作中起着举足轻重的作用，其性能的好坏直接影响到数据获取的可靠性和有效性。
而超高频读写器在远间隔识别以及高速数据读取方面有着显着的优势，为此本文研究基于ISO 18000-6标准的Type B协议下的高频读写器具有重要的现实意义。
1 RFID工作原理不同的RFID系统，工作原理略有不同，但其根据的根本工作原理是一样的。
RFID系统读写器与电子标签根本构造如图1所示。
由读写器模块中振荡器产生射频振荡信号，经过载波形成电路产生载波信号，再经过发送通道编码、调制和功率放大后经天线发出射频信号，当电子标签进入到工作区域，读取读写器发送的信号，一部分用于产生能量驱动电源激活自身工作，一部分用于获取信息，并根据指令将带有自身信息的信号经过编码、调制后由天线发送给读写器。
读写器再将读取的信号传送给数据处理模块进展相应操作。
RFID读写器通过天线与RFID电子标签进行无线通信，可以实现对标签识别码和内存数据的读出或写入操作。
典型的RFID读写器一般由射频模块、控制单元以及天线组成。
RFID读写器的天线可以内置也可以外置。
RFID系统的组成：RFID电子标签：电子标签又称为射频标签、应答器、数据载体；RFID读写器：读取RFID标签的设备；RFID天线：在标签和读写器之间传递射频信号，天线的设计对读写器的工作性能有影响。
电子标签与RFID读写器之间通过耦合元件实现射频信号的空间（无接触）耦合、在耦合通道内，根据时序关系，实现能量的传递、数据的交换。
RFID读写器参数如下（以AUTOID UTouch为例）：1、8核1.8GHZ 硬件平台，Android 9.0 系统平台。
2、5.2″屏幕，1920*1080 高分辨率，带来优异的视觉体验，全触摸屏设计，操作更简单。
3、标签群读速率>200张/秒；远距读取能力远至15m。
4、支持NFC全协议读取，UHF/HF双频均可采集；搭载专业扫描引擎，集扫描与RFID功能于一身；后置13M变焦摄像头，前置5M，搭配LED闪光灯，清晰图像快速采集。
5、支持2.4G/5G双模Wi-Fi，满足信道干扰严重，漫游能力要求高，须快速回连等需求，在复杂的环境中仍可保证高速稳定的传输；全网通4G，为户外场景应用提供更高速稳定的数据传输。
6、6400mAh可更换电池+内置备份电池，不关机也可更换电池，数据有保障。
RFID读写器的主要功能可以概括如下：1、读取RFID电子标签中储存的信息；2、向RFID电子标签中写入信息；3、修改RFID电子标签中的信息。
为您推荐江苏东大集成电路系统工程技术有限公司，公司秉承自主创新的发展理念，持续投入研发并掌握了条码、视觉等识别技术，结合多年积累的无线射频、坚固性结构、安全性系统等核心设计能力，针对各行业复杂的应用场景，打造多种形态的工业级物联网现场耐用终端，为企业全流程数字化运营和大数据分析提供了有力支撑，促进企业实现更高效管理，提高生产力。

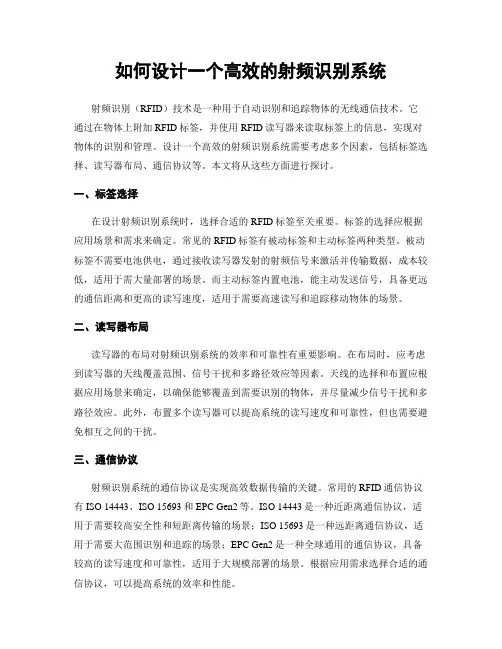

如何设计一个高效的射频识别系统射频识别（RFID）技术是一种用于自动识别和追踪物体的无线通信技术。
它通过在物体上附加RFID标签，并使用RFID读写器来读取标签上的信息，实现对物体的识别和管理。
设计一个高效的射频识别系统需要考虑多个因素，包括标签选择、读写器布局、通信协议等。
本文将从这些方面进行探讨。
一、标签选择在设计射频识别系统时，选择合适的RFID标签至关重要。
标签的选择应根据应用场景和需求来确定。
常见的RFID标签有被动标签和主动标签两种类型。
被动标签不需要电池供电，通过接收读写器发射的射频信号来激活并传输数据，成本较低，适用于需大量部署的场景。
而主动标签内置电池，能主动发送信号，具备更远的通信距离和更高的读写速度，适用于需要高速读写和追踪移动物体的场景。
二、读写器布局读写器的布局对射频识别系统的效率和可靠性有重要影响。
在布局时，应考虑到读写器的天线覆盖范围、信号干扰和多路径效应等因素。
天线的选择和布置应根据应用场景来确定，以确保能够覆盖到需要识别的物体，并尽量减少信号干扰和多路径效应。
此外，布置多个读写器可以提高系统的读写速度和可靠性，但也需要避免相互之间的干扰。
三、通信协议射频识别系统的通信协议是实现高效数据传输的关键。
常用的RFID通信协议有ISO 14443、ISO 15693和EPC Gen2等。
ISO 14443是一种近距离通信协议，适用于需要较高安全性和短距离传输的场景；ISO 15693是一种远距离通信协议，适用于需要大范围识别和追踪的场景；EPC Gen2是一种全球通用的通信协议，具备较高的读写速度和可靠性，适用于大规模部署的场景。
根据应用需求选择合适的通信协议，可以提高系统的效率和性能。
四、数据管理与分析设计一个高效的射频识别系统不仅需要考虑标签和读写器的选择，还需要合理管理和分析读取到的数据。
对于大规模部署的系统，数据管理和分析是一项复杂的任务。
可以借助云平台或数据库系统来存储和处理数据，以实现对物体的实时监控和追踪。

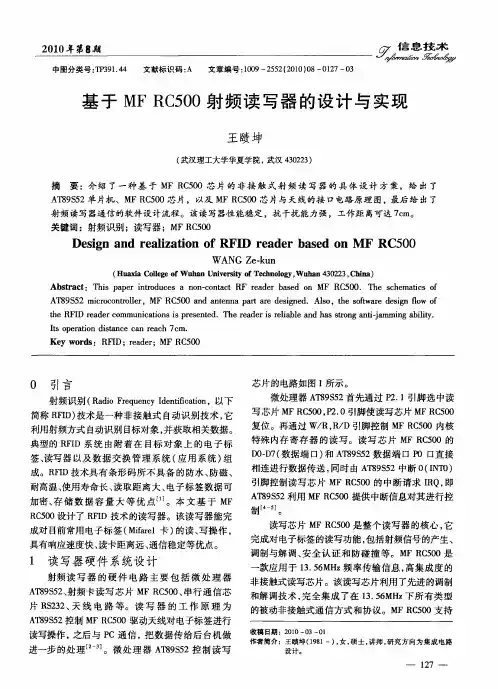

基于MF RC500型射频读写器的设计摘要：在对射频识别系统的组成和原理进行分析的基础上，提出了基于Philips公司MF RC500和C8051F236型单片机实现的射频识别读写器的设计与实现方法。
首先对MF RC500的特性做了介绍，然后给出了RFID读写器的硬件和软件的设计。
关键词：射频识别；MFRC500；C8051F2360 引言射频识别即RFID（Radio Frequency IDentification）技术，又称电子标签、无线射频识别，是一种通信技术，可通过无线电讯号识别特定目标并读写相关数据，而无需在识别系统与特定目标之间建立机械或光学接触。
射频IC卡属于非接触式IC卡，它避免了普通IC卡与读写器之间的物理接触，减少了卡的磨损，识别工作无需人工干预，识别工作可工作于任何恶略环境。
射频IC卡和射频读写器构成了现在广泛应用的射频读写系统。
本文提出了一种基于MF RC500和C8051F236型单片机的射频读写器的设计方法。
该读写器能完成对Mifare1 卡的读、写及控制操作, 具有响应速度快、读卡距离远、通信稳定等优点。
1 系统的总体结构和工作原理整个系统由上位机、C8051F236单片机、MF RC500芯片和PCB 印制天线组成，该读写系统与Mifare1卡之间的数据交换是通过射频场完成的。
系统总体框图如图1。
上位机与MCU微控制器之间采用串口进行通信，通过发送M1卡读写命令，来对MCU控制器进行控制；C8051F236单片机和MF RC500芯片构成系统的射频读写器部分；PCB天线完成系统的高频电流和电磁波的转换作用。
其工作原理：射频频读写器向M1卡发送一组承载着读写命令的电磁波，M1卡内有一个LC串联协振电路，其频率与读写器发射的频率相同。
在电磁波的激励下，LC协振电路产生共振，从而使电容内有了电荷，当所积累的电荷达到2V时，此电容可作为电源为卡内其它电路提供工作电压。
M1卡根据读写命令，遵循ISO 1443A协议，接受和发送数据。
