下载文档原格式
船用舷窗和矩形窗钢化安全玻璃非破坏性强度试验冲压法GB 3385-821 对象和使用范围本标准为执行ISO1095的舷窗玻璃和ISO3254的矩形窗玻璃规定了钢化安全玻璃非破坏性强度试验方法。
2 引用标准ISO 48硫化橡胶硬度测定法〔硬度为30~85IRHD〕ISO 1095 船用舷窗钢化安全玻璃ISO 3254 船用矩形窗钢化安全玻璃3 试验装置试验装置如图1所示的适当型式：a、A型：用于公称尺寸等于和大于250mm的舷窗玻璃和各种尺寸的矩形窗玻璃。
b、B型：用于公称尺寸200mm的舷窗玻璃。
建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定GB/T 2680-94本标准参照采用国际标准ISO 9050-1990? 建筑玻璃——可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定?1 主题内容与适用范围本标准规定了建筑玻璃可见光透射〔反射〕比、太阳光直接透射〔反射、吸收〕比、太阳能总透射比、紫外线透射〔反射〕比、半球辐射率和遮蔽系数的测定条件和计算公式。
2 测定条件2.1 试样2.1.1 一般建筑玻璃和单层窗玻璃构件的试样，均采用同材质玻璃的切片。
钠钙硅硼玻璃化分析方法GB/T 1549-94Methods of chemical analysis of Sada-lime-alumina and borosilicate glass1 主题内容与适用范围本标准规定了钠钙硅铝硼玻璃的化学分析方法。
本标准适用于钠钙硅铝硼玻璃如中碱玻璃、无碱玻璃及类似组成玻璃的化学分析。
2 引用标准GB 1347 钠钙硅玻璃化学分析方法3 一般规定3.1 对同一测定对象，有些规定了不同的测定方法，可根据实际情况任选一种。
有争议时，以I法为仲裁法。
3.2 化学分析用的天平应准确至0.0001g；天平与砝码应定期进行检定。
“ 恒重〞系指连续两次称重之差不大于0.0002g。
实验二、玻璃化学稳定性的测定1 目的意义1.1 意义玻璃的化学稳定性，也叫安定性，耐久性或抗蚀性，是指玻璃在各种自然气候条件下抵抗气体(包括大气)、水、细菌和在各种人工条件下抵抗各种酸液、碱液或其他化学试剂，药品溶液侵蚀破坏的能力。
玻璃的化学稳定性是玻璃的一个重要性质，也是衡量玻璃制品质量的一个重要指标，因为任何制品的任何用途都要求玻璃具有一定的化学稳定性。
当玻璃的化学稳定性差时，玻璃制品就不能使用。
如保温瓶等会因受水的作用成片脱落而影响人体的健康，特别是医用药瓶、安瓿、盐水瓶等会因玻璃溶入药液中而影响药液的质量，甚至会危及生命。
1.2 实验的目的2进一步理解玻璃被侵蚀的机理；②掌握粉末法测试玻璃耐水性的方法。
2 实验原理2.1 侵蚀机理侵蚀介质对玻璃的破坏过程是很复杂的。
就一般情况而论，当玻璃与侵蚀介质接触时，破坏机理可分为溶解和浸析两大类。
当溶解发生时，玻璃各组分以其在玻璃中存在的比例同时进入溶液(例如氢氧化物溶液、磷酸盐溶液、碳酸盐溶液、磷酸或氢氟酸等溶液)中，这种侵蚀也叫完全侵蚀。
当浸析发生时，只是玻璃中的某些组分溶入溶液中，其余部分残留在玻璃表面而形成化学稳定性较高的保护膜，玻璃的骨架没有被瓦解。
玻璃制品经常遇到的介质有气体与液体。
气体有CO2、SO3等。
液体有水(包括潮湿空气中的水蒸气)、酸液、碱液和盐类溶液等。
下面简单讨水介质对玻璃的侵蚀。
从实验知道，各种酸、碱、盐的水溶液对玻璃发生破坏作用时，都是水先与玻璃表面起反应。
因此可以说水是玻璃的最大“敌人”。
就目前情况而言，水能与任何一种玻璃作用，只是程度不同而已。
从微观角度来看，玻璃的内部是比较空旷的。
即玻璃网络结构内有很大空隙。
因此，当玻璃与侵蚀介质接触时，介质的某些分子或离子能从玻璃表面进入内部与玻璃内部的某些离子进行交换或者同玻璃结构网络进行反应。
反应结果，玻璃表面的Si-O键断裂，形成硅醇-OH基团，随着这一水化反应的继续，Si原子周围原有的四个桥氧全部成为OH，这就是H2O分子对硅氧骨架的直接破坏。

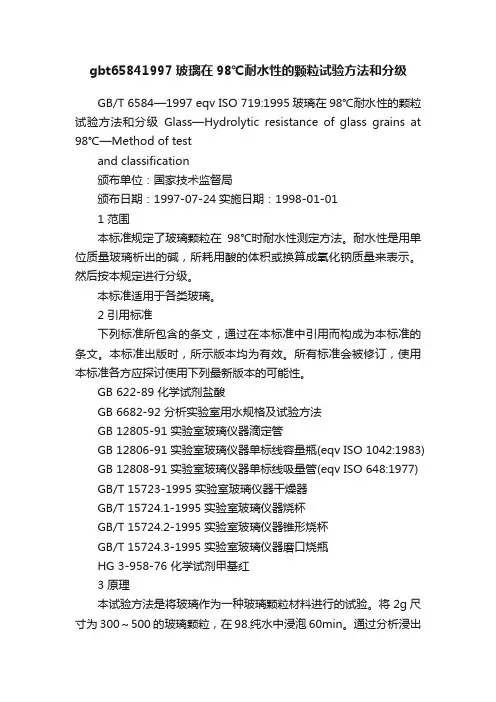

gbt65841997玻璃在98℃耐水性的颗粒试验方法和分级GB/T 6584—1997 eqv ISO 719:1995玻璃在98℃耐水性的颗粒试验方法和分级Glass—Hydrolytic resistance of glass grains at 98℃—Method of testand classification颁布单位：国家技术监督局颁布日期：1997-07-24实施日期：1998-01-011 范围本标准规定了玻璃颗粒在98℃时耐水性测定方法。
耐水性是用单位质量玻璃析出的碱，所耗用酸的体积或换算成氧化钠质量来表示。
然后按本规定进行分级。
本标准适用于各类玻璃。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准会被修订，使用本标准各方应探讨使用下列最新版本的可能性。
GB 622-89 化学试剂盐酸GB 6682-92 分析实验室用水规格及试验方法GB 12805-91 实验室玻璃仪器滴定管GB 12806-91 实验室玻璃仪器单标线容量瓶(eqv ISO 1042:1983) GB 12808-91 实验室玻璃仪器单标线吸量管(eqv ISO 648:1977) GB/T 15723-1995 实验室玻璃仪器干燥器GB/T 15724.1-1995 实验室玻璃仪器烧杯GB/T 15724.2-1995 实验室玻璃仪器锥形烧杯GB/T 15724.3-1995 实验室玻璃仪器磨口烧瓶HG 3-958-76 化学试剂甲基红3 原理本试验方法是将玻璃作为一种玻璃颗粒材料进行的试验。
将2g尺寸为300～500 的玻璃颗粒，在98.纯水中浸泡60min。
通过分析浸出液计算水解浸蚀的程度。
4 试剂4.1 纯水(GB 6682)：二级。
纯水应在经老化处理的烧杯中煮沸15min以上，以除去溶解气体，如二氧化碳。
这种水可保存在具塞烧瓶中，在24h内其pH值不改变。

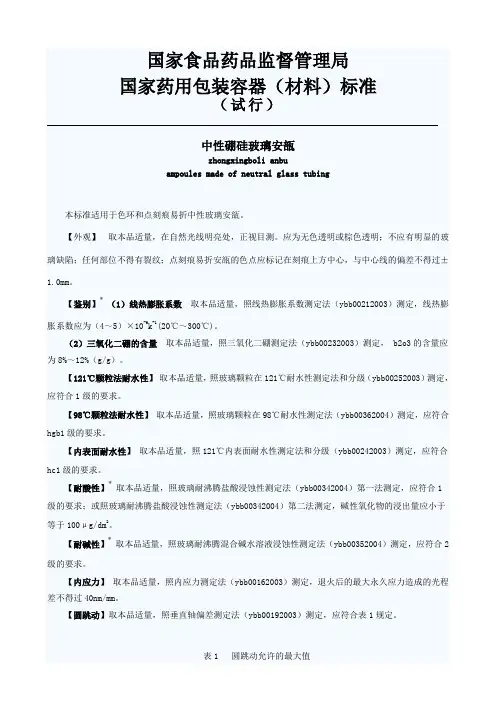

国家食品药品监督管理局国家药用包装容器（材料）标准（试行）中性硼硅玻璃安瓿zhongxingboli anbuampoules made of neutral glass tubing本标准适用于色环和点刻痕易折中性玻璃安瓿。
【外观】取本品适量，在自然光线明亮处，正视目测。
应为无色透明或棕色透明；不应有明显的玻璃缺陷；任何部位不得有裂纹；点刻痕易折安瓿的色点应标记在刻痕上方中心，与中心线的偏差不得过±1.0mm。
【鉴别】*（1）线热膨胀系数取本品适量，照线热膨胀系数测定法（ybb00212003）测定，线热膨胀系数应为（4～5）×10-6k-1(20℃～300℃)。
（2）三氧化二硼的含量取本品适量，照三氧化二硼测定法（ybb00232003）测定， b2o3的含量应为8%～12%（g/g）。
【121℃颗粒法耐水性】取本品适量，照玻璃颗粒在121℃耐水性测定法和分级（ybb00252003）测定，应符合1级的要求。
【98℃颗粒法耐水性】取本品适量，照玻璃颗粒在98℃耐水性测定法（ybb00362004）测定，应符合hgb1级的要求。
【内表面耐水性】取本品适量，照121℃内表面耐水性测定法和分级（ybb00242003）测定，应符合hc1级的要求。
【耐酸性】*取本品适量，照玻璃耐沸腾盐酸浸蚀性测定法（ybb00342004）第一法测定，应符合1级的要求；或照玻璃耐沸腾盐酸浸蚀性测定法（ybb00342004）第二法测定，碱性氧化物的浸出量应小于等于100μg/dm2。
【耐碱性】*取本品适量，照玻璃耐沸腾混合碱水溶液浸蚀性测定法（ybb00352004）测定，应符合2级的要求。
【内应力】取本品适量，照内应力测定法（ybb00162003）测定，退火后的最大永久应力造成的光程差不得过40nm/mm。
【圆跳动】取本品适量，照垂直轴偏差测定法（ybb00192003）测定，应符合表1规定。

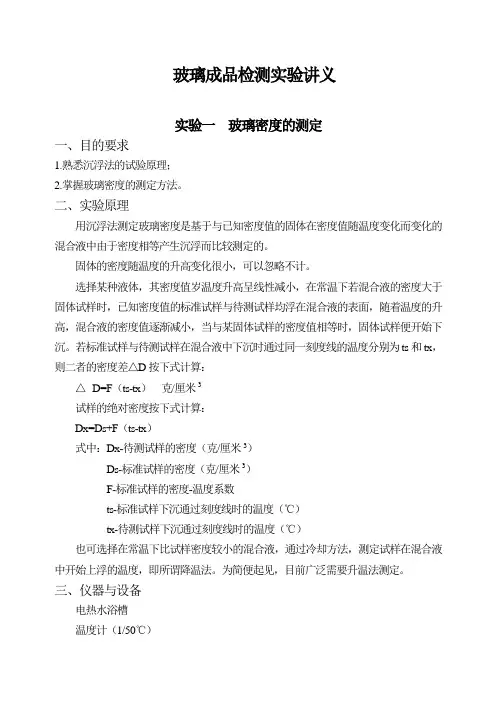

玻璃成品检测实验讲义实验一玻璃密度的测定一、目的要求1.熟悉沉浮法的试验原理；2.掌握玻璃密度的测定方法。
二、实验原理用沉浮法测定玻璃密度是基于与已知密度值的固体在密度值随温度变化而变化的混合液中由于密度相等产生沉浮而比较测定的。
固体的密度随温度的升高变化很小，可以忽略不计。
选择某种液体，其密度值岁温度升高呈线性减小，在常温下若混合液的密度大于固体试样时，已知密度值的标准试样与待测试样均浮在混合液的表面，随着温度的升高，混合液的密度值逐渐减小，当与某固体试样的密度值相等时，固体试样便开始下沉。
若标准试样与待测试样在混合液中下沉时通过同一刻度线的温度分别为ts和tx，则二者的密度差△D按下式计算：△D=F（ts-tx）克/厘米3试样的绝对密度按下式计算：Dx=Ds+F（ts-tx）式中：Dx-待测试样的密度（克/厘米3）Ds-标准试样的密度（克/厘米3）F-标准试样的密度-温度系数ts-标准试样下沉通过刻度线时的温度（℃）tx-待测试样下沉通过刻度线时的温度（℃）也可选择在常温下比试样密度较小的混合液，通过冷却方法，测定试样在混合液中开始上浮的温度，即所谓降温法。
为简便起见，目前广泛需要升温法测定。
三、仪器与设备电热水浴槽温度计（1/50℃）平口试管四、试样和混合液的测定1.试样的制备供测定玻璃密度的试样要求均匀，没有条纹、气泡和结石等缺陷。
为了监控某种玻璃的生产，就取这种玻璃作为标准玻璃，如果是棒状最好是φ3×6mm，如果从制品上敲取，取长、宽、高约在3~4mm左右，形状规则一些。
避免与被册玻璃混淆。
试样必须良好退火，退火程度不同，密度也有变化。
标准啊样品密度可采用比重瓶法或排水法精密测定，精密度达到0.0001g/cm3。
标准试样与被册玻璃的密度差在0.003以内为最好，差别太大，实验时不易精确测量。
2.混合液的配置为了使供实验用的混合液密度值便于调节，一般采用具有不同密度值的两种液体混合而成。

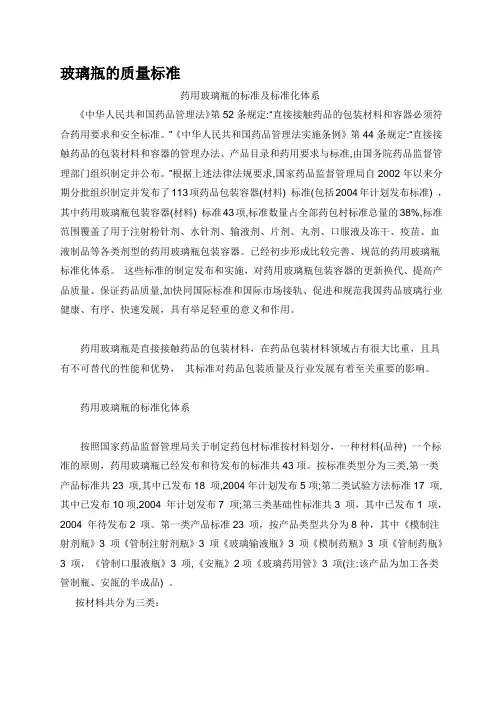

玻璃瓶的质量标准药用玻璃瓶的标准及标准化体系《中华人民共和国药品管理法》第52条规定:“直接接触药品的包装材料和容器必须符合药用要求和安全标准。
”《中华人民共和国药品管理法实施条例》第44条规定:“直接接触药品的包装材料和容器的管理办法、产品目录和药用要求与标准,由国务院药品监督管理部门组织制定并公布。
”根据上述法律法规要求,国家药品监督管理局自2002年以来分期分批组织制定并发布了113项药品包装容器(材料) 标准(包括2004年计划发布标准) ，其中药用玻璃瓶包装容器(材料) 标准43项,标准数量占全部药包村标准总量的38%,标准范围覆盖了用于注射粉针剂、水针剂、输液剂、片剂、丸剂、口服液及冻干、疫苗、血液制品等各类剂型的药用玻璃瓶包装容器。
已经初步形成比较完善、规范的药用玻璃瓶标准化体系。
这些标准的制定发布和实施，对药用玻璃瓶包装容器的更新换代、提高产品质量、保证药品质量,加快同国际标准和国际市场接轨、促进和规范我国药品玻璃行业健康、有序、快速发展，具有举足轻重的意义和作用。
药用玻璃瓶是直接接触药品的包装材料，在药品包装材料领域占有很大比重，且具有不可替代的性能和优势，其标准对药品包装质量及行业发展有着至关重要的影响。
药用玻璃瓶的标准化体系按照国家药品监督管理局关于制定药包材标准按材料划分，一种材料(品种) 一个标准的原则，药用玻璃瓶已经发布和待发布的标准共43项。
按标准类型分为三类,第一类产品标准共23 项,其中已发布18 项,2004年计划发布5项;第二类试验方法标准17 项,其中已发布10项,2004 年计划发布7 项;第三类基础性标准共3 项，其中已发布1 项，2004 年待发布2 项。
第一类产品标准23 项，按产品类型共分为8种，其中《模制注射剂瓶》3 项《管制注射剂瓶》3 项《玻璃输液瓶》3 项《模制药瓶》3 项《管制药瓶》3 项，《管制口服液瓶》3 项,《安瓶》2项《玻璃药用管》3 项(注:该产品为加工各类管制瓶、安瓿的半成品) 。
国家食品药品监督管理局国家药用包装容器（材料）标准（试行）替代原中性硼硅玻璃安瓿本标准适用于色环和点刻痕易折中性玻璃安瓿。
【外观】取本品适量，在自然光线明亮处，正视目测。
应为无色透明或棕色透明；不应有明显的玻璃缺陷；任何部位不得有裂纹；点刻痕易折安瓿的色点应标记在刻痕上方中心，与中心线的偏差不得过±1.0mm。
【鉴别】*（）线热膨胀系数取本品适量，照线热膨胀系数测定法（）测定，线热膨胀系数不得大于×(℃～300℃)。
（）三氧化二硼的含量取本品适量，照三氧化二硼测定法（）测定，的含量不得小于（）。
【℃颗粒法耐水性】取本品适量，照玻璃颗粒在121℃耐水性测定法和分级（）测定，应符合级的要求。
【℃颗粒法耐水性】取本品适量，照玻璃颗粒在98℃耐水性测定法（）测定，应符合级的要求。
【内表面耐水性】取本品适量，照121℃内表面耐水性测定法和分级（）测定，应符合级的要求。
【耐酸性】*取本品适量，照玻璃耐沸腾盐酸浸蚀性测定法（）第一法测定，应符合级的要求；或照玻璃耐沸腾盐酸浸蚀性测定法（）第二法测定，碱性氧化物的浸出量应小于等于μ。
【耐碱性】*取本品适量，照玻璃耐沸腾混合碱水溶液浸蚀性测定法（）测定，应符合级的要求。
【内应力】取本品适量，照内应力测定法（）测定，退火后的最大永久应力造成的光程差不得过。
【圆跳动】取本品适量，照垂直轴偏差测定法（）测定，应符合表规定。
【折断力】取本品适量，照附件Ⅱ规定的方法检测，安瓿折断力应符合表﹑表规定的值，安瓿折断后，断面应平整。
【砷、锑、铅、镉浸出量】*取本品适量，照砷、锑、铅、镉浸出量测定法（）测定，砷、锑、铅、镉浸出含量限度为：≤；≤；≤；≤。
附件一：检验规则∙、产品检验分为全项检验和部分项目检验。
∙、下列情况之一时，应按标准的要求，进行全项检验。
（）产品注册（）产品出现重大质量事故后，重新生产（）监督抽验（）产品停产后，重新恢复生产∙、产品批准注册后，药包材生产、使用企业在原料产地、添加剂、生产工艺等没有变更的情形下，可按标准的要求，进行除"*"外项目检验。
材料的耐水性材料的耐水性是指材料在水的接触条件下能够保持其性能和结构稳定性的能力。
水是普遍存在的物质，其对材料的影响主要体现在两个方面：一是水分子的渗透性和化学反应性，二是水分子对材料的物理损伤。
材料的耐水性主要与材料的化学成分、结构特性、硬度和表面涂层有关。
下面将介绍几种常见材料的耐水性能。
金属材料：大多数金属材料具有一定的耐水性。
一些不易生锈的金属材料，如不锈钢、铝合金和钛合金，在水中能够保持较好的抗腐蚀能力。
然而，一些低质量的钢铁产品容易生锈。
此外，水分中的溶解氧也会导致金属材料的腐蚀，因此常需要对金属表面进行防腐处理。
塑料材料：塑料材料的耐水性能在很大程度上取决于其化学成分。
许多塑料材料，如聚乙烯（PE）、聚丙烯（PP）和聚四氟乙烯（PTFE）等都具有良好的耐水性，而其他一些塑料材料，如聚酯（PET）和聚碳酸酯（PC）等则对水易吸湿，导致材料退色、变形或破裂。
木材材料：天然木材具有一定的吸水性和季节性膨胀和收缩特性。
机械强度高的木材，如硬木，耐水性较好；相对而言，软木等木材耐水性较差。
为了提高木材的耐水性，常常需要采用防腐或防水处理方法。
玻璃材料：玻璃是一种无机非晶态材料，具有很高的化学稳定性和难溶于水的特性。
因此，玻璃具有很好的耐水性能。
但是，长时间浸泡在水中，特别是高温水中，也会使玻璃产生微小的溶解或腐蚀。
陶瓷材料：陶瓷材料是由非金属颗粒经过烧结而成，具有较高的化学稳定性和难溶于水的特性，因此耐水性较好。
但一些陶瓷制品中，如瓷砖和陶瓷饰品，由于其表面常常存在细小的裂缝，容易吸湿膨胀，从而导致材料损坏。
总之，材料的耐水性是一个综合性能，对不同材料来说具有不同的指标和标准。
通过选择合适的材料和采取防水处理等措施，可以提高材料的耐水性，延长材料的使用寿命。
玻璃耐水煮树脂及油墨建议配方玻璃是一种常用的建筑材料和装饰材料，它具有透明、坚固、抗腐蚀等特点。
为了提升玻璃的功能性和美观性，可以在玻璃表面涂覆耐水煮树脂及油墨。
耐水煮树脂是一种特殊的树脂材料，具有耐高温、耐水、耐化学物质腐蚀等特点。
它可以保护玻璃表面并提高其耐候性和耐磨性。
油墨则可以在玻璃表面形成有色的图案或字迹，增加玻璃的美观性。
下面是关于玻璃耐水煮树脂及油墨的配方建议：1.耐水煮树脂配方建议：（1）环氧树脂：环氧树脂是一种常用的耐水煮树脂材料，可以提供较好的耐候性和耐磨性。
根据需要，可以选择不同牌号的环氧树脂。
（2）交联剂：为了提高树脂的耐水性能，可以添加适量的交联剂。
常用的交联剂有多种选择，例如高锰酸钾、乙二胺等。
（3）溶剂：树脂的粘度较高，为了使其涂覆均匀，可以添加适量的溶剂进行稀释。
可选用醇类、酯类或酮类溶剂。
（4）添加剂：根据需要，可以添加适量的防黄剂、增稠剂、抗老化剂等。
2.油墨配方建议：（1）颜料：选择适合玻璃表面涂料的颜料，如有机颜料、纳米颜料、金属颜料等。
根据需要，可以混合使用多种颜料，以实现所需的颜色。
（2）树脂：选择适合与颜料相容性好的树脂。
常用的树脂有丙烯酸树脂、乙烯醇树脂、酦酯树脂等。
（3）溶剂：树脂的粘度较高，为了使其涂覆均匀，可以添加适量的溶剂进行稀释。
可选用醇类、酯类或酮类溶剂。
（4）添加剂：根据需要，可以添加适量的增稠剂、防黏剂、增色剂等。
以上只是给出的一些建议配方，具体的配方需根据实际需求进行调整和优化。
在制备配方时，需要考虑到材料的成本、环境友好性、使用要求等因素，并进行充分的实验验证，以确保配方的稳定性和性能的满足。
此外，为了保证产品的质量，还需进行质量控制和检测，以确保生产出合格的耐水煮树脂及油墨产品。
