变压器绝缘诊断方法

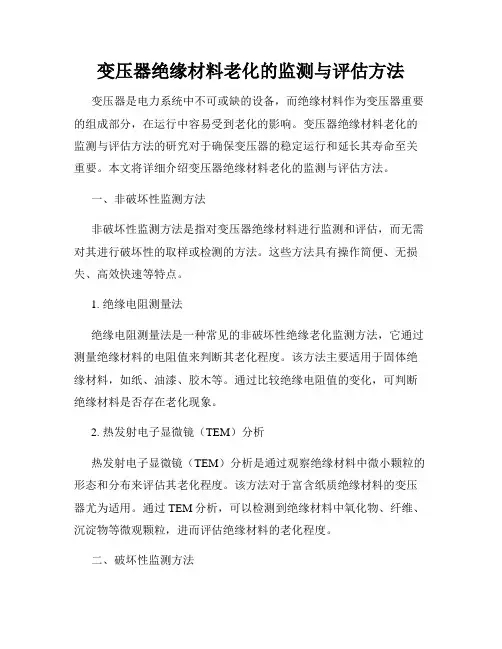

变压器绝缘材料老化的监测与评估方法变压器是电力系统中不可或缺的设备，而绝缘材料作为变压器重要的组成部分，在运行中容易受到老化的影响。

变压器绝缘材料老化的监测与评估方法的研究对于确保变压器的稳定运行和延长其寿命至关重要。

本文将详细介绍变压器绝缘材料老化的监测与评估方法。

一、非破坏性监测方法非破坏性监测方法是指对变压器绝缘材料进行监测和评估，而无需对其进行破坏性的取样或检测的方法。

这些方法具有操作简便、无损失、高效快速等特点。

1. 绝缘电阻测量法绝缘电阻测量法是一种常见的非破坏性绝缘老化监测方法，它通过测量绝缘材料的电阻值来判断其老化程度。

该方法主要适用于固体绝缘材料，如纸、油漆、胶木等。

通过比较绝缘电阻值的变化，可判断绝缘材料是否存在老化现象。

2. 热发射电子显微镜（TEM）分析热发射电子显微镜（TEM）分析是通过观察绝缘材料中微小颗粒的形态和分布来评估其老化程度。

该方法对于富含纸质绝缘材料的变压器尤为适用。

通过TEM分析，可以检测到绝缘材料中氧化物、纤维、沉淀物等微观颗粒，进而评估绝缘材料的老化程度。

二、破坏性监测方法相较于非破坏性监测方法，破坏性监测方法需要对绝缘材料进行取样或检测，但能够更准确地评估绝缘材料的老化情况。

1. 绝缘材料物理性能测试绝缘材料的物理性能测试是常用的破坏性监测方法之一。

通过对取样绝缘材料的物理性能进行测试，如材料的拉伸强度、热稳定性等，可以评估绝缘材料的老化程度以及其在变压器中的使用寿命。

2. 气体分析法气体分析法是一种通过检测变压器油中产生的气体，来评估绝缘材料老化程度的方法。

当绝缘材料发生老化、破损或击穿时，会导致油中产生相应的气体。

通过对油中气体成分和含量的分析，可以判断绝缘材料的老化情况，提前进行维修或更换。

三、红外热成像检测红外热成像检测是一种通过红外热像仪对变压器进行绝缘材料老化情况的监测。

通过检测变压器外壳的表面温度分布，可以发现绝缘材料存在的问题，如老化、破损等。

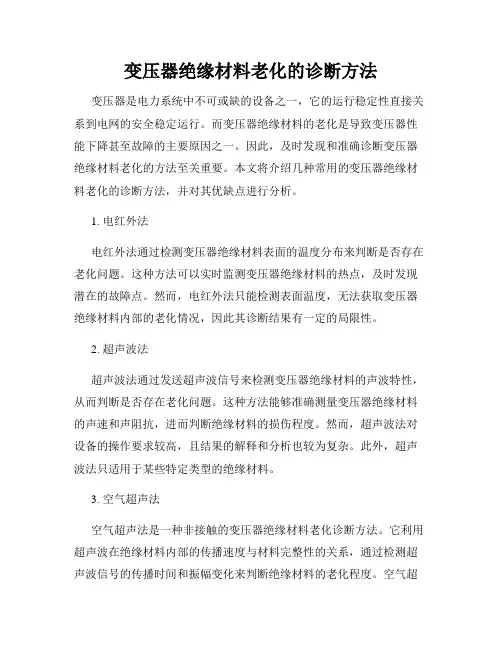

变压器绝缘材料老化的诊断方法变压器是电力系统中不可或缺的设备之一，它的运行稳定性直接关系到电网的安全稳定运行。

而变压器绝缘材料的老化是导致变压器性能下降甚至故障的主要原因之一。

因此，及时发现和准确诊断变压器绝缘材料老化的方法至关重要。

本文将介绍几种常用的变压器绝缘材料老化的诊断方法，并对其优缺点进行分析。

1. 电红外法电红外法通过检测变压器绝缘材料表面的温度分布来判断是否存在老化问题。

这种方法可以实时监测变压器绝缘材料的热点，及时发现潜在的故障点。

然而，电红外法只能检测表面温度，无法获取变压器绝缘材料内部的老化情况，因此其诊断结果有一定的局限性。

2. 超声波法超声波法通过发送超声波信号来检测变压器绝缘材料的声波特性，从而判断是否存在老化问题。

这种方法能够准确测量变压器绝缘材料的声速和声阻抗，进而判断绝缘材料的损伤程度。

然而，超声波法对设备的操作要求较高，且结果的解释和分析也较为复杂。

此外，超声波法只适用于某些特定类型的绝缘材料。

3. 空气超声法空气超声法是一种非接触的变压器绝缘材料老化诊断方法。

它利用超声波在绝缘材料内部的传播速度与材料完整性的关系，通过检测超声波信号的传播时间和振幅变化来判断绝缘材料的老化程度。

空气超声法具有操作简便、结果解释清晰等优点，但其对绝缘材料的形态和结构有一定的限制性。

4. 化学分析法化学分析法是一种通过化学试验来检测变压器绝缘材料老化程度的方法。

通常采用化学试剂对绝缘材料进行提取，然后利用色谱、质谱等技术对提取物进行分析。

化学分析法可以获得较为准确的老化程度信息，但需要耗费较长的时间和金钱，并对操作人员的技术要求较高。

综上所述，变压器绝缘材料老化的诊断方法有电红外法、超声波法、空气超声法和化学分析法等。

这些方法各有优缺点，可以根据实际情况选择合适的方法进行诊断。

在实际应用中，也可以结合多种方法进行综合判断，以提高诊断的准确性和可靠性。

未来随着科技的进步，相信会有更多更高效的变压器绝缘材料老化诊断方法被提出和应用。

变压器绝缘测试方法
变压器的绝缘测试是为了检测变压器绝缘系统的可靠性和绝缘材料的质量，常见的变压器绝缘测试方法有以下几种：
1. 相对介电强度测试：通过施加高电压，检测绝缘系统在高电压下是否能够正常工作。

常用测试方法有直流高电压法和交流高电压法。

2. 相对介电损耗测试：通过施加交流高电压，检测绝缘系统的损耗情况，以判断绝缘材料的质量。

常用测试方法有电桥法和石英晶体共振法。

3. 相对漏电电流测试：通过施加一定的电压，检测绝缘系统中的漏电情况，以评估绝缘系统的可靠性。

常用测试方法有直流电压法、正弦电压法和脉冲电压法。

4. 相对介电强度的周期性测试：周期性地对变压器的绝缘系统进行一定电压的施加，以测试绝缘系统在长时间工作和发生故障时的可靠性。

5. 绝缘电阻测试：通过测量绝缘系统的电阻值，来判断绝缘系统是否存在缺陷或老化，常用测试方法有绝缘电阻仪。

综上所述，变压器的绝缘测试方法有相对介电强度测试、相对介电损耗测试、相对漏电电流测试、相对介电强度的周期性测试和绝缘电阻测试等。

不同的测试方法可以结合使用，以全面评估变压器绝缘系统的质量和可靠性。

电力变压器绝缘诊断方法摘要：本课题试图对电力变压器的绝缘诊断方法进行归纳总结，如对绝缘电阻和吸收比测量、介质损耗因数、局部放电试验、变压器油、泄漏电流分析测量等，以便为今后电气设备进行绝缘试验做好技术上的准备。

关键词：电力变压器、试验、温度、试验标准前言：电力变压器是电力系统电网安全性运行的重要设备，是输变电系统的心脏。

它的安全运行具有极其重要意义，绝缘试验是保证其安全运行的重要措施,对变压器故障诊断具有决定性影响，通过各种试验项目，获取准确可靠的试验结果是正确诊断变压器故障的基本前提。

根据DL／T596—2006电力设备预防性试验规程规定的试验项目及试验顺序，主要包括变压器油的性能试验、绕组绝缘电阻的测量、介质损耗因数Tanδ检测、局部放电测量、交流耐压试验等，本文主要介绍变压器绝缘电阻和吸收比试验、变压器直流电阻测试。

1.绝缘电阻和吸收比试验1.1绝缘电阻试验施加在变压器（以10KV双绕组变压器为例），如图1-1所示，线圈的直流电压（使用摇表）与流过变压器线圈的泄漏电流之比即为变压器绕组的绝缘电阻。

其计算公式:（1-1）式中Rx——绝缘电阻,MΩ;U——直流电压,V;Ig——泄漏电流, μA。

1.2吸收比试验测得变压器绕组在60 s的绝缘电阻值与15 s的绝缘电阻之比。

其公式如下:（1-2）式中：——加压60 s的绝缘电阻值;——加压15 s的绝缘电阻。

图1-1绝缘电阻测试示意图1.3试验操作步骤（1）使用绝缘电阻测试仪。

其工作电压需用2500 V或5000 V,量程为1000 MΩ以上.（2）断开被试变压器的电源,使用相应电压等级且检验合格的验电器验明确无电压后拆除被试变压器高低压侧引线，并使用专用接地线充分对地放电。

测量并记录环境温度和湿度，记录变压器绕组温度。

（3）绝缘电阻测试仪水平放置,测试前应校验其完好无损。

（4）测量时，变压器铁芯、外壳及非被测绕组应接地。

套管表面清洁、干燥。

被测绕组各引出端短路，采用2500V绝缘电阻测试仪进行测量。

电力变压器固体绝缘故障的诊断方法电力变压器是电力系统中的重要设备，其正常运行对于电网的稳定和供电质量有着重要的影响。

然而，变压器在运行过程中可能会发生各种故障，其中固体绝缘故障是比较常见的故障之一。

固体绝缘故障泛指变压器绝缘系统中由于固体绝缘材料劣化、老化或其他原因导致的绝缘失效。

本文将介绍几种常见的固体绝缘故障及其诊断方法。

首先，变压器绝缘材料老化引起的绝缘故障是固体绝缘故障中最为常见的一种。

绝缘材料的老化主要表现为材料硬化、变脆、开裂等，可能导致绝缘性能下降或直接导致绝缘失效。

诊断方法主要包括热运行试验、放电检测和红外热像仪检测等。

热运行试验是一种常用的固体绝缘老化故障诊断方法。

通过在实际运行条件下对变压器进行负荷运行试验，观察变压器工作过程中绝缘温升情况，可以初步判断绝缘是否老化。

一般情况下，变压器的绝缘温升应符合规定的标准范围，如果温升超过标准范围，则说明绝缘存在老化问题。

放电检测是另一种常用于固体绝缘老化故障诊断的方法。

放电是指电介质内的局部放电现象，是绝缘老化的常见表现之一。

放电产生的原因一般是由于固体绝缘材料的老化导致了局部绝缘电压超过其击穿强度。

通过检测和记录变压器绝缘中的局部放电情况，可以初步判断绝缘材料是否存在老化问题。

红外热像仪检测是一种无损的、高效的固体绝缘老化故障诊断方法。

红外热像仪可以将变压器的热量分布情况以彩色图像的形式显示出来，通过分析图像可以发现变压器绝缘系统中存在的热点。

由于热点通常是绝缘老化或故障的表现之一，通过红外热像仪检测可以快速发现绝缘老化故障。

除了绝缘老化引起的固体绝缘故障，还有一些其他的固体绝缘故障，比如固体绝缘材料的缺陷、绝缘油的污染、异物入侵等。

对于这些固体绝缘故障，常用的诊断方法包括绝缘电阻测量、空气损耗因数测量、紧密度检测等。

绝缘电阻测量是一种常用的固体绝缘缺陷诊断方法。

通过测量变压器绝缘系统的绝缘电阻，可以判断绝缘是否有缺陷。

一般情况下，绝缘电阻应满足一定的标准范围，如果绝缘电阻低于标准范围，则说明绝缘存在缺陷。

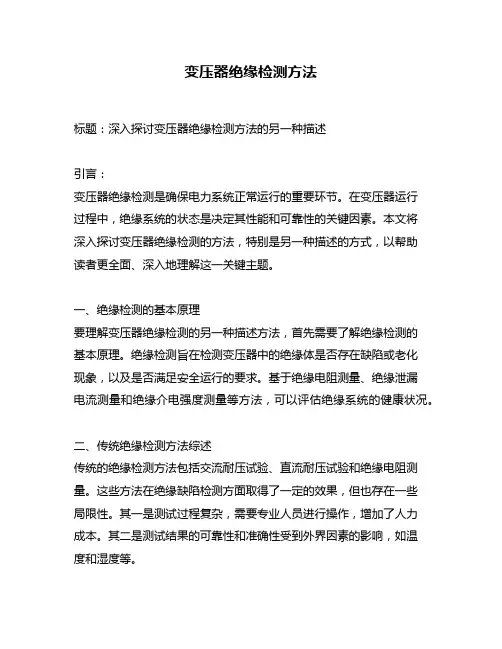

变压器绝缘检测方法标题：深入探讨变压器绝缘检测方法的另一种描述引言：变压器绝缘检测是确保电力系统正常运行的重要环节。

在变压器运行过程中，绝缘系统的状态是决定其性能和可靠性的关键因素。

本文将深入探讨变压器绝缘检测的方法，特别是另一种描述的方式，以帮助读者更全面、深入地理解这一关键主题。

一、绝缘检测的基本原理要理解变压器绝缘检测的另一种描述方法，首先需要了解绝缘检测的基本原理。

绝缘检测旨在检测变压器中的绝缘体是否存在缺陷或老化现象，以及是否满足安全运行的要求。

基于绝缘电阻测量、绝缘泄漏电流测量和绝缘介电强度测量等方法，可以评估绝缘系统的健康状况。

二、传统绝缘检测方法综述传统的绝缘检测方法包括交流耐压试验、直流耐压试验和绝缘电阻测量。

这些方法在绝缘缺陷检测方面取得了一定的效果，但也存在一些局限性。

其一是测试过程复杂，需要专业人员进行操作，增加了人力成本。

其二是测试结果的可靠性和准确性受到外界因素的影响，如温度和湿度等。

三、另一种描述：局部放电检测方法在传统绝缘检测方法的基础上，局部放电检测方法作为一种另类的描述方式，逐渐引起了关注。

局部放电是指在绝缘材料内部或与绝缘材料相接触的缺陷产生的放电现象，通过检测局部放电信号，可以有效评估绝缘系统的健康状况。

局部放电检测方法可以分为在线监测和离线监测两种方式。

在线监测是指在变压器运行状态下进行监测，可以连续、实时地获取局部放电信息。

离线监测是指在停机状态下进行监测，可以对变压器进行全面、深入的绝缘检测。

局部放电检测方法的原理是通过安装放电传感器或感应线圈，收集变压器内部的局部放电信号。

这些信号经过采样、放大和处理后，可以得到局部放电的特征参数，如放电量、放电频率和放电形态等。

进一步分析这些参数，可以评估绝缘系统的健康状态，并提供预警信息。

四、局部放电检测方法的优势和适用性相比传统的绝缘检测方法，局部放电检测具有以下优势：1. 非侵入性：局部放电检测只需要在变压器表面安装传感器或感应线圈，不需要拆卸绝缘材料或打开设备，对变压器的运行不会产生干扰。

电力系统中的变压器绝缘状态评估与诊断引言电力系统是现代社会不可或缺的基础设施，而变压器作为电力系统的重要组成部分，承担着电能的传输和分配任务。

变压器的正常运行对于电力系统的稳定运行至关重要。

然而，由于变压器长时间运行以及外界环境的影响，其绝缘状态可能面临一定的风险。

因此，对于变压器绝缘状态的评估与诊断具有重要的意义。

一、变压器绝缘状态评估的意义变压器绝缘状态评估是指通过对变压器绝缘系统的检测和监测，对绝缘材料的性能进行评估，以判断变压器的绝缘状态是否正常。

绝缘状态的评估可帮助检测到潜在的绝缘故障，并在故障出现之前进行预警，从而避免事故的发生。

同时，通过对变压器绝缘状态的评估，还可以对变压器的使用寿命进行预测，促进变压器的健康运行。

二、变压器绝缘状态评估方法1. 绝缘耐压实验绝缘耐压实验是评估变压器绝缘状态的一种常用方法。

该实验通过施加高压电压在绝缘系统上，检测不同位置的绝缘介质是否能够承受所施加的电压，以判断绝缘状态是否正常。

如果绝缘介质不能承受电压，就可能存在绝缘击穿的风险。

绝缘耐压实验可以帮助发现绝缘材料的低压缺陷和绝缘界面的问题，但不能检测出其他绝缘系统的问题。

2. 绝缘电阻测试绝缘电阻测试是评估变压器绝缘状态的一种有效方法。

该方法通过施加直流电压在绝缘系统上，并测量绝缘系统的电阻值，以判断绝缘材料是否存在质量问题。

绝缘电阻测试可以检测出绝缘系统中绝缘材料的老化、水分渗透等问题，从而及时采取相应的维修措施。

3. 热红外成像技术热红外成像技术是一种无损检测方法，通过检测电气设备的表面温度分布，诊断故障和维修设备。

在变压器绝缘状态评估中，热红外成像技术可以帮助检测变压器绝缘系统中的高温点，从而判断绝缘材料是否存在问题。

通过定期进行热红外成像检测，可以及时发现潜在的绝缘故障，并采取相应的维修措施。

三、变压器绝缘状态诊断方法1. 绝缘油分析变压器绝缘油是变压器绝缘系统中的重要组成部分，通过对绝缘油的化学分析和物理性质测试，可以判断变压器的绝缘状态是否正常。

电力设备的变压器绕组绝缘检测方法随着电力系统的发展，变压器作为电力设备中不可或缺的组成部分，承担着电能传输与转换的重要任务。

变压器绕组绝缘是保证变压器正常运行和延长使用寿命的关键因素之一。

因此，变压器绕组绝缘的检测方法显得尤为重要。

本文将介绍几种常用的变压器绕组绝缘检测方法。

一、直流高电压法直流高电压法是一种较为常见和简便的变压器绕组绝缘检测方法。

检测时，将高压直流电源与待测绕组相连，测量其绝缘电阻。

通过测量得到的绝缘电阻值，可以判断绕组绝缘的好坏。

二、绕组电流法绕组电流法是一种以测量绕组电流的变化为基础的检测方法。

在正常运行状态下，测量变压器绕组的总电流，并进行记录。

当绕组绝缘存在故障时，绝缘状况会发生变化，导致绕组电流的异常变化。

通过对比实际测量值与正常运行状态下的基准值，可以判断绕组绝缘是否存在故障。

三、局部放电检测法局部放电检测法是一种通过测量变压器绕组局部放电情况来判断绝缘状况的方法。

局部放电是指绝缘材料局部存在的电弧放电或击穿现象。

该方法以检测变压器绕组局部放电的频次、大小和位置，来评估绕组绝缘的状况。

四、超声波检测法超声波检测法是一种基于声能传播特性的绕组绝缘检测方法。

超声波在绕组绝缘中的传播速度受绝缘材料性能影响，当绝缘材料存在缺陷时，声能的传播速度会发生变化。

通过测量超声波在绕组绝缘中的传播速度，可以判断绕组绝缘的质量。

五、红外热成像法红外热成像法是一种通过测量变压器绕组的热量分布情况来评估其绝缘状况的方法。

该方法通过红外热像仪拍摄绕组表面的热量分布图像，并分析图像中不同区域的温度变化，以判断绕组绝缘是否存在异常。

六、绕组介电损耗检测法绕组介电损耗检测法是一种通过测量绕组介电损耗的大小来评估绕组绝缘状况的方法。

在变压器正常运行状态下，通过测量绕组的介电损耗值，并与正常工作状态下的基准值进行比较，可以判断绕组绝缘是否存在故障。

综上所述，变压器绕组绝缘的检测方法有直流高电压法、绕组电流法、局部放电检测法、超声波检测法、红外热成像法以及绕组介电损耗检测法等。

变压器绝缘电阻测试与评估方法与实践变压器是电力系统中不可或缺的设备，而变压器的可靠性则直接关系到电力系统的稳定运行。

作为保证变压器正常运行的重要指标之一，绝缘电阻的测试和评估显得尤为重要。

本文将介绍变压器绝缘电阻测试的方法与实践，并在现有技术和标准的基础上对其进行评估。

一、绝缘电阻测试方法1. 直接测量法直接测量法是一种常用的绝缘电阻测试方法，它采用特定电压施加到变压器的绝缘部分，通过测试仪器测量绝缘电阻大小。

该方法简单易行，测试结果准确可靠。

2. 极化指数测试法极化指数测试法是一种较为精确的绝缘电阻测试方法。

它通过在变压器绝缘部分施加特定电压，随后多次测量绝缘电阻，计算得出极化指数。

极化指数越高，说明绝缘质量越好。

3. 对地绝缘电阻测试法对地绝缘电阻测试法主要用于变压器绝缘油的测试。

该方法通过测量绝缘油与地之间的电阻，判断绝缘油的质量以及绝缘材料的状态。

二、绝缘电阻测试实践1. 测试前准备在进行绝缘电阻测试之前，需要做好充分的准备工作。

首先，检查测试仪器的正常工作状态，并确保电源供应的稳定。

其次，查阅变压器的相关资料，了解变压器的技术参数和测试要求。

最后，组织好测试人员，并确保他们具备相关的知识和技能。

2. 测试过程根据所选择的测试方法，按照标准操作步骤进行测试。

对于直接测量法，需要根据要求施加相应电压，确保测试仪器正确连接。

对于极化指数测试法，要测量多个时间点的绝缘电阻，并计算得出极化指数。

对于对地绝缘电阻测试法，需要注意测试环境的安全，并通过测试仪器获得准确的电阻数值。

3. 测试结果评估根据测试结果，对变压器的绝缘电阻进行评估。

评估的目标是判断绝缘质量是否达到标准要求，并及时发现潜在的问题。

评估结果可以通过比对标准值或参考其他变压器的测试结果得出。

三、变压器绝缘电阻测试的应用1. 质量检验与出厂验收对于新购或维修后的变压器，通过绝缘电阻测试可以对其绝缘质量进行检验和评估。

这对于保证变压器的质量，防止缺陷产品流入市场具有重要意义。

变压器绝缘检测方法一、前言变压器是电力系统中重要的设备之一，其正常运行对于电力系统的稳定运行至关重要。

而变压器绝缘的状况则直接影响着变压器的安全性和可靠性。

因此，对变压器绝缘进行检测和评估是非常必要的。

本文将介绍常见的变压器绝缘检测方法，包括交流耐压试验、直流耐压试验、局部放电检测、绕组极化/去极化测试等。

二、交流耐压试验交流耐压试验也称为工频耐压试验，是一种常见的变压器绝缘检测方法。

其原理是在高电场下，将变压器内部各部分与地之间或相互之间加上高电势，观察是否会出现击穿现象。

该测试可以检测出存在于绕组、油纸绝缘等方面的问题。

1. 测试仪器交流耐压试验需要使用到高电势发生装置和测试仪表等设备。

其中高电势发生装置通常采用变频式高电势发生装置或谐振式高电势发生装置。

2. 测试步骤（1）准备工作：将变压器内部各部分与地之间或相互之间加上高电势前，需先进行一系列准备工作。

包括检查变压器内部是否有短路、接地等问题，确认测试仪器和设备的正常运行等。

（2）加高电势：根据变压器额定电压和绝缘等级，设置测试电压。

然后将测试电极放置在被测物体上，接通高电势发生装置进行加高电势。

（3）观察测试结果：观察被测物体是否出现击穿现象。

若无击穿现象，则说明被测物体绝缘良好；若出现击穿现象，则需要进一步检查绝缘状况。

三、直流耐压试验直流耐压试验是一种对变压器绝缘进行评估的重要方法。

其原理是在静态电场下对变压器绝缘进行耐受能力测试，以评估绝缘材料的质量和性能。

该测试可以检测出存在于油纸绝缘、固体绝缘等方面的问题。

1. 测试仪器直流耐压试验需要使用到高电势发生装置、直流耐压试验仪等设备。

2. 测试步骤（1）准备工作：将变压器内部各部分与地之间或相互之间加上高电势前，需先进行一系列准备工作。

包括检查变压器内部是否有短路、接地等问题，确认测试仪器和设备的正常运行等。

（2）加高电势：根据变压器额定电压和绝缘等级，设置测试电压。

然后将测试电极放置在被测物体上，接通高电势发生装置进行加高电势。
