网架施工整体吊装方案验算

一、工程概况本项目为某大型公共建筑，建筑高度为60米，建筑结构为网架结构。

网架结构主要采用Q345B钢材，网架跨度为60米，总重量约为200吨。

为确保网架吊装施工安全、高效、顺利进行，特制定本专项吊装方案。

二、吊装设备1. 吊车：选用型号为XX的履带式吊车，最大起重量为200吨，起吊高度为60米。

2. 钢丝绳：选用直径为Φ48mm的钢丝绳，强度等级为6×37+1FC，安全系数不小于10。

3. 起重机：选用型号为XX的汽车式起重机，最大起重量为100吨，起吊高度为40米。

4. 支撑设备：采用高强度型钢制作的支撑架，确保吊装过程中网架的稳定。

三、吊装工艺1. 吊装前准备（1）检查吊车、起重机、钢丝绳等设备，确保其完好无损，符合吊装要求。

（2）对网架进行清理，确保吊装过程中无杂物。

（3）制定吊装方案，明确吊装顺序、吊点位置、吊装速度等。

2. 吊装过程（1）将网架分段吊装，每段重量不超过吊车最大起重量。

（2）根据吊装方案，确定吊点位置，确保吊装过程中网架稳定。

（3）吊车起吊网架，缓慢提升至预定高度。

（4）起重机配合吊车，将网架平稳放置在预定位置。

（5）检查网架与支撑结构连接牢固，确保安全。

四、安全措施1. 严格执行吊装操作规程，确保吊装过程安全。

2. 吊装过程中，加强对吊车、起重机、钢丝绳等设备的检查，发现问题及时处理。

3. 吊装现场设置安全警示标志，禁止无关人员进入。

4. 吊装过程中，加强人员配备，确保安全监控到位。

5. 吊装完成后，对网架进行检查，确保连接牢固。

五、总结本网架专项吊装方案旨在确保吊装施工安全、高效、顺利进行。

在施工过程中，严格执行本方案，加强安全监控，确保网架吊装施工圆满完成。

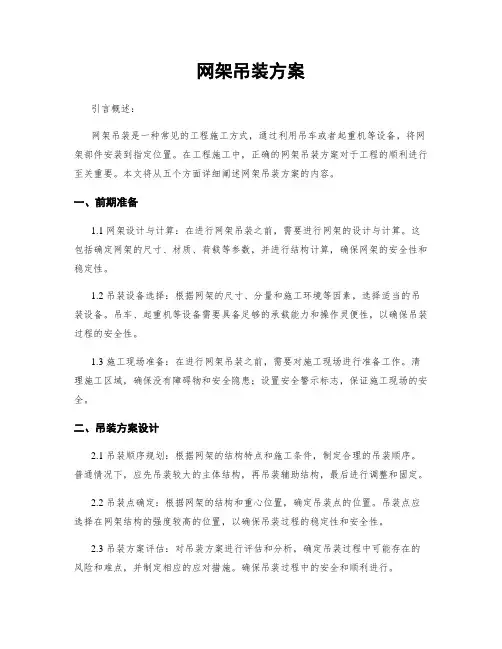

网架吊装方案引言概述：网架吊装是一种常见的工程施工方式，通过利用吊车或者起重机等设备，将网架部件安装到指定位置。

在工程施工中，正确的网架吊装方案对于工程的顺利进行至关重要。

本文将从五个方面详细阐述网架吊装方案的内容。

一、前期准备1.1 网架设计与计算：在进行网架吊装之前，需要进行网架的设计与计算。

这包括确定网架的尺寸、材质、荷载等参数，并进行结构计算，确保网架的安全性和稳定性。

1.2 吊装设备选择：根据网架的尺寸、分量和施工环境等因素，选择适当的吊装设备。

吊车、起重机等设备需要具备足够的承载能力和操作灵便性，以确保吊装过程的安全性。

1.3 施工现场准备：在进行网架吊装之前，需要对施工现场进行准备工作。

清理施工区域，确保没有障碍物和安全隐患；设置安全警示标志，保证施工现场的安全。

二、吊装方案设计2.1 吊装顺序规划：根据网架的结构特点和施工条件，制定合理的吊装顺序。

普通情况下，应先吊装较大的主体结构，再吊装辅助结构，最后进行调整和固定。

2.2 吊装点确定：根据网架的结构和重心位置，确定吊装点的位置。

吊装点应选择在网架结构的强度较高的位置，以确保吊装过程的稳定性和安全性。

2.3 吊装方案评估：对吊装方案进行评估和分析，确定吊装过程中可能存在的风险和难点，并制定相应的应对措施。

确保吊装过程中的安全和顺利进行。

三、吊装操作步骤3.1 吊装前检查：在进行吊装操作之前，需要对吊装设备进行检查，确保设备的正常运行。

检查吊装绳索、钢丝绳等部件的磨损情况，以及吊钩、吊具等部件的可靠性。

3.2 吊装过程控制：在吊装过程中，需要严格控制吊装速度和吊装力度，避免产生冲击和摇摆。

同时，要保持与指挥人员的密切配合，确保吊装操作的准确性和安全性。

3.3 吊装结束处理：吊装完成后，需要对吊装设备进行归位和清理，确保设备的正常使用。

同时，对吊装过程中可能产生的垃圾和杂物进行清理，保持施工现场的整洁。

四、安全措施4.1 安全防护设施：在进行网架吊装过程中，需要设置安全防护设施，如安全网、警示标志等，以确保施工现场的安全。

网架施工验收要求第二节：网架结构检测方案A、现场材料检测对施工现场堆放的同产地、同规格分批验收，主要物资的质量证明文件，包括出厂合格证、检验报告等检验，并在监理单位监督下对原材料进行见证取样送检。

具体内容如下：依据标准：《建筑工程施工质量验收统一标准》GB50300-2013《钢结构工程施工质量验收规范》GB50205-2001《钢结构设计标准》GB50017-2017《钢结构焊接规范》GB 50661-2011钢材及焊接材料复验（1）抽检数量及检验方法第4．2．2条：对于属于下列情况之一的钢材，应进行抽样复验，其复验结果应符合现行国家产品标准和设计要求。

a、国外进口钢材；b、钢材混批；c、板厚等于或大于40mm，且设计有Z向性能要求的厚板；d、建筑结构安全等级为一级，大榀度钢结构中主要受力杆件所采用的钢材；e、设计有复验要求的钢材；f、对质量有疑义的钢材。

检查数量：全数检查。

检验方法：现场仪器测量。

第4．3．2条：重要钢结构采用的焊接材料应进行抽样复验，复验结果应符合现行国家产品标准和设计要求。

检查数量：一级焊缝100%抽查，二级焊缝20%抽查。

检验方法：根据相关检测标准，委托第三方检测单位，由监理见证，按照《钢结构工程施工质量验收规范》GB50205-2001要求，检查复验报告。

（2）合格质量标准1.符合设计要求和国家有关产品标准的规定。

2.高强度螺栓预拉力复验，检验方法：按照《钢网架螺栓球节点用高强度螺栓》GB/T 16939-2016要求，经第三方检测出具复验报告。

3.网架节点承载力试验，检验方法：按照《钢网架螺栓球节点》JGT10-2009要求，经第三方检测出具复验报告。

抽检数量及检验方法：第12．3．3条：对建筑结构安全等级为一级，跨度40m 及以上的公共建筑网架结构，且设计有要求时，应按下列项目进行节点承载力试验，其结果应符合以下规定：螺栓球节点应按设计指定规格的球最大螺栓孔螺纹进行抗拉强度保证荷载试验，当达到螺栓的设计承载力时，螺孔、螺纹及封板仍完好无损为合格。

网架吊装方案一、背景介绍在建筑、工程、桥梁等领域中，网架是一种常见的结构形式，用于支撑和承载各种设备、管道、电缆等。

网架的安装通常需要使用吊装设备进行，以确保安全、高效地完成安装工作。

本文将针对网架吊装方案进行详细介绍。

二、吊装方案设计1. 吊装设备选择根据网架的重量、尺寸和安装位置等因素，选择适当的吊装设备。

常见的吊装设备包括起重机、塔吊、吊车等。

根据具体情况，可以选择单机吊、多机吊或联动吊装方式。

2. 吊装点确定根据网架的结构特点和安装要求，确定吊装点的位置。

吊装点应具备足够的强度和稳定性，以确保吊装过程中的安全。

3. 吊装绳索选择选择合适的吊装绳索材料和规格，以确保吊装过程中的安全性和稳定性。

常见的吊装绳索包括钢丝绳、合成纤维绳等。

4. 吊装计算和模拟进行吊装计算和模拟，确定吊装过程中的受力情况和吊装方案的合理性。

通过模拟可以预测吊装过程中可能出现的问题，并采取相应的措施进行预防。

三、吊装过程1. 前期准备工作在进行吊装之前，需要进行一系列的前期准备工作。

包括但不限于：确定吊装计划、组织人员、清理吊装现场、检查吊装设备的工作状态、确保吊装绳索的完好等。

2. 吊装操作流程（1）吊装前的检查：检查吊装设备、吊装绳索等是否符合要求，确保吊装过程中的安全。

（2）吊装点设置：根据吊装方案确定吊装点的位置，并进行相应的标记和设置。

（3）吊装绳索连接：将吊装绳索连接到网架的吊装点上，并进行固定。

（4）吊装操作：根据吊装方案进行吊装操作，确保吊装过程平稳、安全。

（5）吊装结束：在吊装完成后，进行必要的检查和清理工作，确保吊装现场的整洁和安全。

四、安全措施1. 安全培训在吊装过程中，所有相关人员都应接受必要的安全培训，了解吊装操作的规范和安全要求。

2. 安全防护设施在吊装现场设置必要的安全防护设施，包括但不限于安全网、警示标识、安全帽、安全绳等，以确保吊装过程中的人员安全。

3. 安全监控通过安装监控摄像头、传感器等设备，对吊装过程进行实时监控，及时发现并处理可能存在的安全隐患。
