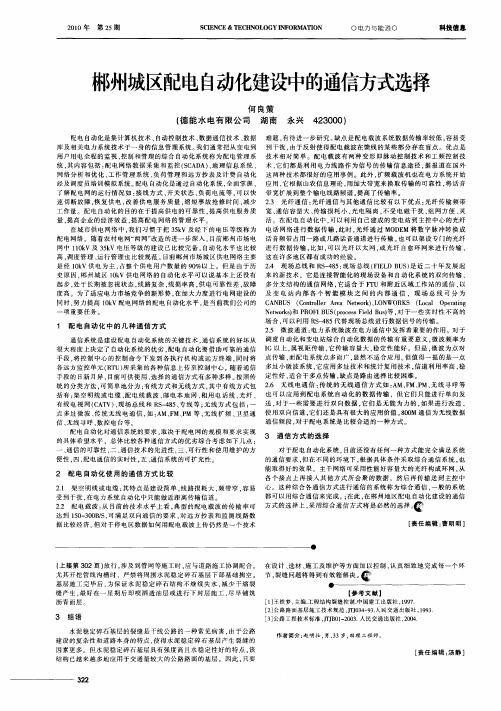

配电网自动化通信方式分析与选择

配电网通信技术的应用分析摘要：为配合配电自动化业务需求，对配电网的通信技术要求越来越高，本文介绍了现有的配电网自动化的几种通信方式及应用对比分析，以适应配电自动化业务各种需求。

关键词：光纤通信；中低压载波；无线专网；无线公网配电自动化系统通信方式有很多种，但其主要分为有线通信方式与无线通信方式。

有线通信方式主要有：光纤通信、配电网载波等；无线通信方式有：GPRS、CDMA、LTE等。

有线通信方式具有较强的防干扰性和传输速度快的特点。

无线通信架设方便、易于扩展、价格也比较便宜。

按照建设方投资方式又可分为租用、自建及租建结合的通信方式。

自建通信方式主要是光缆通信、电力载波通信、电力无线专网等；租用方式最为广泛是采用中国移动和中国联通的GPRS（EDGE）、CDMA或4G公网，在没条件自建的情况下采用租用方式，也可以采用租建相结合的方式。

下面对配网通信可采用的几种主流成熟技术分布进行简要阐述。

1.光纤通信技术光纤通信技术主要特点是传输容量大、高速率、传输距离长、抗干扰性强、绝缘性能好等，是目前电力系统通信中广泛应用的通信方式，除此之外，光纤成本不断下降，经济效益越来越显著。

作为配电自动化通信网络，工业以太网和EPON是两种主流的通信技术，是配电自动化等的主要通信方式。

1.1光端机光纤通信环路可以链接多个通信节点，为了防止因光缆光端设备或光接头等因素引起的光纤环路通信故障而造成整个光纤通信系统通信中断，可以采用光纤双环路通信和具有双环自愈功能的光端机设备，以提高光纤通信环路的可靠性。

1.2商用以太网交换机商用光纤以太网方式是在充分调研的基础上，借鉴了以太网络的通信模式，结合配电网终端的现状与未来发展趋势所提出的一种站端通信方式。

以太网络技术的使用，使配电自动化系统在许多方面发生质的变化，可大大提高系统的信息交换速度，保障系统通信的高可靠性和高实时性。

主要表现在：通信速度大幅度提高；信息路由简单易行。

1.3工业以太网交换机针对目前国内配电自动化通信现状，尝试使用新型工业光纤以太网代替光纤收发器和光端机，组建真正意义上的光纤以太环网。

浅谈光纤通信在配电网自动化上的应用摘要：随着科学技术的不断发展，配电网自动化技术将会在不远的将来得到更加普遍的运用，对于现阶段部分地区配电网建设所产生的一些问题，我们应该加快科学研究的脚步，对配电网不断进行智能化的升级和优化。

只有这样才能够确保配电网自动化的稳定发展，为我国电力事业作出更多的贡献。

本文主要对光纤通信在配电网自动化上的应用进行了深入探讨。

关键词：光纤通信；配电网自动化；应用随着我国社会主义市场经济的繁荣，社会各项生产建设得到了长足发展，人们的生活水平得以不断的提升，从而对于电力能源的质量以及供应稳定性有了更高的需求。

在我国部分经济建设较差的地区，其配电网的设备老化比较严重、布局不够科学、技术含量较低，对于电力供应的稳定性和可靠性产生着很大的影响，所以我们必须要进一步促进配电网自动化的推广建设，从而让电力供应更好的满足我国经济发展以及人们实际生活的需求。

一、配电网自动化对光纤通信要求1、可靠性一般来说，配电网系统通信大多数都暴漏在室外中。

但是，由于环境复杂多变，所以，要求必须可以抵御高温、日晒、大风、雨淋等其它自然环境侵害的能力，并且，还要避免其它电磁的影响，确保配电网稳定运行下去。

与此同时，如果线路发生突然停电，那么通信系统依然可以正常运行。

2、经济性在充分考虑到配电网整体效益的基础上，要求对通信系统投入的资金不能过多，要合理利用当前已有主网通信资源，对主配电网进行重新规划，这样一来，可以减少重复投资现象的出现。

体现配电网自动化运行的经济性。

3、寻址量偏大对于通信系统来说，既要全面考虑当前通信需求，又要考虑到今后通信需要。

除此之外，更要充分考虑系统升级各种需求。

4、双向通信性配电网自动化既要有遥测、遥信以及遥控等功能，并且还必须要有双向通信的能力。

二、光纤通信的主要特点分析光纤通信的特点主要包含以下几点：第一，光纤通信的传输频带是比较宽的，并且通信容量也较大；第二，光纤通信的损耗偏低，当前最常用的光纤主要是石英光纤，为减小在光纤中的损耗，我们要提高玻璃纤维纯净度便可以实现，想要做到此点是比较容易的；第三，不会受到电磁的干扰。

配电自动化系统中的通信系统分析文章以配电自动化系统中的通信系统分析为题展开论述。

首先，阐述了配电自动化对通信系统的可靠性、经济性、实时性等要求。

然后，对比了几种常见的配电自动化通信方式。

最后，基于以上讨论，提出选择通信方式的几点建设性意见。

希望作为研究配电自动化系统的参考资料。

标签：配电；自动化；系统；通信；分析；研究配电自动化系统在运行的过程中，利用控制中心传送命令，并将其传送到远方终端。

同时，将远方设备传来的数据反馈到控制中心当中。

区别于输电网自动化，配电网可以与点多、面广的远方终端进行信息交换。

所以，为了满足系统的要求，必须降低系统工程造价。

当前，这一问题引起了设计人员的广泛关注。

1 配电自动化对通信系统的要求配电自动化系统具有规模大、终端数量多的特点。

基于此，对通信网的安全性、可靠性要求很高。

通常情况下，配电网的规模与实际水平不同，也会使配电网自动化系统在通信系统中存在不同的要求。

首先，提高通信系统的可靠性。

配电网自动化通信系统一般被安装在户外，导致配电网采集的收据容易受到天气、环境的影响。

同时，由于设备、人为因素等原因，系统经常会发生故障或者停电的状况。

针对以上现象，要求通信系统具有良好的安全性。

其次，配电网自动化必须操作简单，维护方便。

配电自动化通信系统结构复杂、规模大。

针对以上特点，如果采用单一的信息系统，显然不能满足所有功能的发挥。

因此在系统设计上，应该尽可能简化通信系统的使用与维护。

实践证明，选择标准化的通信协议后，有效的提高了系统的兼容性。

最后，通信系统还要求有一定的实时性。

通信系统应该对各个监测点的数据进行实时采集，然后按照要求发送统计报表。

同时，为了避免系统出现运营方面的故障，需要及时对故障方面的数据进行记录，只有这样才能提高对配电网的监控力度，从而提高供电的质量。

2 配电自动化中通信方式的比较随着科学技术的不断发展，通信技术的方式越来越多。

下面根据自动化系统的具体情况，分析每一种通信方面的应用特点，并对其进行比较。

光纤通信在配电网自动化上的应用简介近年来，随着工业自动化的飞速发展，配电网自动化已经成为电力行业中的重要环节。

而在配电网自动化系统中，光纤通信起着至关重要的作用。

本文将介绍配电网自动化系统中光纤通信的应用以及在该领域的优点。

光纤通信在配电网自动化上的应用光纤通信是将信息通过光的方式传输的技术。

光纤通信在配电网自动化系统中，主要用于提供高速稳定的数据传输，以保证配电网自动化的高效性。

光纤通信在配电网自动化中的传输方式光纤通信在配电网自动化系统中采用的主要传输方式有两种，分别是点对点传输和环形传输。

点对点传输是指将信息从一个发送端传输到一个接收端。

这种传输方式可以确保数据的高速稳定传输，并且对信号干扰的抵抗能力也较强。

环形传输则是指在一个环形光缆中传输信息。

这种传输方式不仅可以提供高速稳定的数据传输，而且还可以在主干线路出现故障时实现环形光缆中的二次备份，保证数据传输的稳定性。

光纤通信在配电网自动化中的应用场景光纤通信在配电网自动化系统中，应用场景主要集中在以下几个方面：1.告警处理：在配电网自动化系统中，会有大量的告警信息需要传输。

利用光纤通信技术，可以快速稳定地传输大量的告警信息。

这样，维护人员可以在第一时间收到关于配电网的信息，从而及时处理问题，提升了配电网自动化的效率。

2.监控数据的传输：在配电网自动化中，需要传输大量的监控数据。

利用光纤通信技术，可以实现高速稳定地传输大量的监控数据，以便及时获得配电网的有用信息。

3.遥控功能的实现：配电网自动化系统中，需要实现对远程设备的遥控功能。

利用光纤通信技术，可以实现遥控功能的高速稳定传输，实现配电网自动化系统的远程操作。

光纤通信在配电网自动化中的优点光纤通信在配电网自动化系统中，具有以下几个优点：1.传输速度快：相比较传统的配电网自动化系统中采用的通信方式，光纤通信技术的传输速度更快。

这可以提高配电网自动化系统的效率。

2.抗干扰能力强：光纤通信技术可以有效地抵御干扰，从而减少配电网自动化系统中发生的通信故障。

配网自动化通信方式实用性研究摘要：配电网自动化系统业务来赖于强大的通信网作为支撑，以较好地实现配电网自动化的“三遥”功能。

目前可供选择的通信方式有多种，本文根据配电网通信系统建设情况的需要，着重对包括光纤通信在内的三种通信方式进行比较、分析和研究，合理运行三种通信方式的优点，因地制宜地选择最优的通信方式，致力打造出高效快速、安全稳定且经济合理的配电网自动化通信系统，满足用户对配电网自动化业务的需求。

关键词：通信方式；光纤通信；电力载波；gprs引言：配电自动化系统主要由三部分组成：自动化终端设备、现代通信技术和一系列后台软件。

随着国民经济的发展，国家整体实力的提升，用户对配电自动化系统的实用性要求日益提高，对系统各部分功能之间的协调性要求日渐增强，从而对配电自动化系统提出了更严格的要求：配电自动化业务信息要能准确无误、安全可靠地从自动化终端传输到主站后台数据库。

可见，通信技术作为终端与后台之间的桥梁，直接影响到配电自动化业务信息的安全性和可靠性。

一、配电网自动化系统通信网的特点配网自动化系统作为一个点多面广、分工明确的复杂网络，要求配网自动化通信网具备以下三个主要特点：（1）可靠性高：配网自动化系统的业务（遥信、遥测和遥控）经过通信网络到达配网主站。

由于配网自动化业务的特殊性，它要求必须有一个可靠的通信网才能把业务信息能快速、准确地传输给配网主站。

为确保配网自动化业务能安全可靠地运行，通信网络必须具备高可靠性的特点，作为对配网自动化业务的强力支持。

（2）安全性高：安全生产理念至始至终都沉淀在整个电力行业中，配网自动化通信网所传送的配网自动化业务信息，如开关变位、故障电流等，这些信息的传输直接影响到配电网运行的安全性。

所以，配电通信网组网方式必须具备足够的安全性保证生产业务的传输安全，确保配电网安全稳定运行。

（3）经济性好：配电网系统站点覆盖范围广，数量多，要建设如此庞大的系统，必然要投入大量的资金进行基础网络的建设。

配电自动化的多种通信方式1.前言随着通信技术的发展，目前可选用的通信手段很多，根据所实施的配电自动化系统的具体情况、选用恰当的通信方式，必须对各种通信技术的长处和不足有一个较全面的了解。

从目前的技术水平看，没有任何—种单—的通信手段能够全面满足各种规模的配电自动化的需要，因此多种通信方式在配电网中的混合使用就难于避免。

配电自动化系统的通信网络是一个典型的数据通信系统。

它基本由数据终端设备、数据传输设备和数据传输信道组成，如图1所示。

2、各种通信方式的比较2.1 有线通信方式(1)光纤通信：光纤通信是以光波作为信息载体，以光导纤维作为传输介质的通信手段。

光纤通信主要特点是抗电磁干扰能力强、传输速率高、传输容量大、频带宽、传输损耗小等。

可作为语言、数据和图像的传输。

光纤的种类有：地线复合光缆(OPGW)，即架空地线内含光纤；地线缠绕光缆(GWWOP)，是用专用机械把光缆缠绕在架空地线上；无金属自承式光缆(ADSS)，可以提供数量大的纤维芯数，安装费用比OPGW低，一般不需停电施工，还能避免雷击。

按制造工艺、使用材料、工作波长等差别，光纤可有多种分类方式，但在实际与光端设备配套应用中通常分为两大类，即单模光纤和多模光纤；(2)配电线载波通信：它是以6～10kV配电线路为传输通道，采用移频键控(FSK)和调频技术相结合的调制方式，应用先进的DSP数字信号处理技术和集成电路技术来实现数话同传的通信方式。

具有通道可靠性高、投资少、见效快，最大优点是电通到哪里通信就能到哪里。

配电线载波方式近几年在我国配电网自动化系统中已有大量应用，我国已推出具有国际先进水平的网络化数字载波系统NDLC，从理论上突破了现有的电力线扩频配电载波的局限性，采用专用的耦合方式，具有足够的可靠性；(3)现场总线通信技术：同一区域内部各个智能模块之间的通信(如级联方式的各FTU之间的通信)，以及区域智能设备之间的通信(如站间FTU之间的通信、FTU和TTU之间的通信等)多选用现场总线。

配电自动化的通信方式配电自动化系统需要借助于有效的通讯通道，将控制中心的控制命令准确地传送到为数众多的远方终端，并且将反映远方设备运行情况的数据信息收集到控制中心，从而实现对配电设备运行参数的实施监视与控制。

和输电网自动化不同，配电自动化要和点多面广的远方终端信息交换，因此如何降低通信系统的造价，而且还能满足配电自动化系统的要求，成为规划设计人员面临的重要课题。

配电自动化的通信方式：1、有线通信方式：1.1专线专线通常采用双绞线或音频电缆, 各用户端在与终端设备通信的过程中采用的是polling 方式,通过Modem将数字信号转换成模拟信号在专线上传送, 可实现不小于1 200 b it / s和不低于10 km的通信, 但其传输速率低, 运行维护费用高。

1.2市话网利用市电话网组成配网通信系统, 其特点是不需要投资建设专用通信网, 开通费用低, 但运行费用高。

1.3 配电线载波配电线载波通信是利用已有的电力架空明线或地埋电缆通过配电载波设备来传递语音和数据,其优点是:1) 利用现有的配电线路传输不需另铺专用通信线路, 能连接电网关心的任何测控点;2)其安全性为电力部门所控制, 因而便于管理。

其缺点是: 1)数据传输速率较低;2) 容易受到干扰、非线性失真和信道间交叉调制的影响；3)配电线载波通信系统采用的电容器和电感器的体积较大、价格也较高。

除了传统的电力载波, 目前采用扩频载波或正交频分复用技术的配电线载波也有所应用, 其特点是能在传统载波机无法开通的线路上稳定工作,具有长距离中继等功能, 主要应用于路线长、面积广的农网配电网自动化系统及无法敷设通信线路的特殊场合。

1.4光纤通信光纤通信是以光波作为信息载体，以光导纤维作为传输介质的先进的通信手段，目前常用光纤环网和光纤以太网方式。

与其他通信方式比较，光纤通信有以下的优点：（1）传输频带宽，通信容量大；（2）传输衰耗小，适合于长距离传输；（3）体积小、重量轻，可饶性、抗酸碱、抗腐蚀强，敷设方便，可埋地或架空架设；（4）输入与输出间电隔离，不怕电磁干扰；保密性好，无漏信号和串音干扰；目前光纤通信技术已经成熟，较其他通信方式都优越之外在它对于电磁干扰不敏感。

供用电第24卷第1期2007年2月配电网a动化通信方式的比较DEF(福建省龙岩电业局9福建龙岩364000)摘要#根据配电网自动化对通信系统的要求9对光纤通信\移动网通信\配电线载波通信方式进行了比较9并指出各自的适用场合D关键词#配电网9自动化系统9通信方式中图分类号#T N914文献标识码#C文章编号#1006-6357(2007)01-0030-03对配电网自动化系统层次功能的设置有一定的通用性9即主要分为主站\子站\通信和终端四个层次D通信层的主要功能是提供通道9将控制中心的控制命令准确地传送到为数众多的远方终端9并且将反映远方设备运行情况的数据信息收集到控制中心9从而实现主站与各子站及远方终端之间的互相通信9传递数据信息\设备状态\控制命令等功能D目前9影响各供电企业配电网自动化实用化应用的主要问题是通信系统建设滞后9因此9建设高速实用的通信网是配电网自动化发展的关键D1配电网自动化对通信系统的要求配电网自动化对通信系统的要求9主要取决于要实现自动化网络的整体规模\接线的复杂程度\自动化系统的功能要求\预期达到的自动化水平等9主要体现在以下几个方面D1)通信的可靠性D配电网自动化的通信系统是在户外运行的9容易导致材料老化9故要求能经受起恶劣气候的考验D另外9通信系统还要经受噪音\电磁\雷电等的干扰9保持稳定运行D在电力设备发生故障时9应能抵抗事故所产生的瞬间强电磁干扰9完成故障诊断\故障隔离和恢复非故障区段供电的通信任务D2)通信的实时性D配电网自动化的重要功能就是能够实时监控网络运行\进行在线分析9实时性对通信传输速率提出了较高的要求D正常运行时9主站系统在3s内需刷新全部R T U\F T U 等终端的数据9发生故障时9主站系统和R T U\ F T U终端之间需要交换的数据较正常情况下多得多D因而9除了考虑刷新速度外9还要考虑能快速及时传送大量故障数据的问题D同时9还需考虑今后发展的需要9今后发展可能不仅要传送数据9还要传送现场实时图象等D3)通信的双向性D对主站来说9不仅向终端下发控制命令9也需接收终端上传的数据D配电自动化系统中的各项功能均要求双向通信9如故障区段隔离和恢复正常区域供电的功能9远方的F T U必须能向主站上报故障信息以供主站确定故障区段9主站必须再向F T U下达控制命令9才能实现故障区段隔离和恢复非故障线路的正常供电D因而9配电自动化系统各层次之间的通信是双向的9通信系统必须具有双向通信的能力D4)通信的灵活性D配电自动化系统中的通信系统点多面广9规模庞大9这就要求通信设备具有较强的灵活性9选择标准的通信设备9便于安装\调试\运行和维护D通常采用多种通信方式相结合9需要尽可能地简化系统的使用与维护9选择标准的通信协议9提高系统的兼容性和灵活性D2通信方式的选择探讨随着通信技术的发展9在配电网出现了光纤通信\移动通信网\配电线载波通信等多种通信方式D作为配电自动化系统信息高速公路的通信方式9可供选择的余地很大9由于配电网通信存在点多\面广\分散的特点9很难只采用一种通信方式解决问题9应因地制宜地选用不同的通信方式9以符合经济适用\安全可靠的原则D下面对光纤通信\移动通信网\配电线载波通信这3种应用最多的通信方式进行比较D2.1光纤通信光纤通信是以光波作为信息载体9以光导纤0 3维作为传输介质的通信手段O目前9光纤通信技术已很成熟9并且已在电力系统中广泛应用O 光纤通信较其他通信技术具有以下优点I1)传输频带很宽9通信容量大9多模光纤的传输容量一般在140M b i t s以下9而单模光纤的传输容量可达140M b i t s以上O2)传输衰耗小9适合长距离传输O当工作波长为0.8～0.9卜m9中继距离为10k m;当工作波长为1.0～1.6卜m9中继距离为100k m;当工作波长为2.0卜m以上9中继距离为1000k m9完全可以满足地区配电网自动化通信要求O3)光纤体积小9重量轻9可绕性强9易敷设O4)输入与输出之间隔离9不怕电磁干扰O5)保密性好9无漏信号和串音干扰O光纤通信方式的主要缺点I1)一次性建设投资大9路径要求高9架设比较困难9这点是阻碍光纤发展的主要因素O2)光纤连接比较困难9一巳发生故障后9修复工艺要求较高O3)维护费用高9需专项维护和管理O光纤通信的主要适用范围I主站与子站之间\中心城区\重要负荷9如配电网自动化的S C A D A 系统9馈线自动化系统等O2.2移动网通信配电网自动化通信系统可利用移动网络通信系统作为强大技术支撑9以提高通信质量9降低通信系统投资O目前9配电网自动化大量应用移动G S M和通用分组无线业务(G e n e r a lP a c k e tR a-d i OS y s t e m9G P R S)通信方式OG S M是第二代数字通信9G S M将数据以短消息的方式发送到主站9短消息的优点是费用低9最大的缺点是延时不确定9而且短消息是不可靠通信9因此要求对方确认OG P R S是介于第二代和第三代之间的一种通信技术9通常称为2.5G O G P R S使若干移动用户能够同时共享一个无线信道9一个移动用户也可以使用多个无线通道O有了G P R S9用户的呼叫建立时间大为缩短9几乎可以做到6永远在线7O G P R S网为移动数据用户主要提供突发性数据业务9能快速建立无时延的连接9特别适用于频繁传送小数据量及非频繁传送大数据量的场合OG S M与G P R S组网的适用性比较见表1O表1G S M与G P R S组网的适用性比较项目G S M G P R S通信建立速度每次9不确定一次95～30s可靠性一般优良并发处理支持并发通信优秀9支持所有点的并发通信业务扩展一般优秀从表1可看出9G P R S组网通信在建立速度\可靠性\并发处理\业务扩展等关键技术方面明显强于G S M组网9新建的配电网自动化应用系统通信9应多采用G P R S组网O移动通信网的适用范围I城乡结合部9郊区线路设备9以及动作时间要求不高且不需瞬间动作配合的终端9如无线抄表系统\无功补偿系统\负荷控制系统9等等O2.3配电线载波通信配电线载波通信是指利用现有电力线9通过载波方式将模拟或数字信号进行传输的通信技术O配电线载波通信这种通信方式是利用现有的配电网作为通信信道9无须对现有电网进行任何改造O其主要优点I1)易安装\维护9建设和运行成本低O2)可完全由电力部门控制9便于管理O配电线载波主要缺点I1)在三相电力线间有很大信号损失O配电线路的载波频率越低9线路衰减越小9受50~z工频的谐波干扰越大;载波频率越高9线路衰减越大9受50~z工频的谐波干扰越小O一般配电线载波通信选择频率范围为5～40k~z O2)由于载波通信传输速率低9易受干扰O配电网中的变压器\电容器\分支线等将对高频信号产生较大的损耗9造成失真O不同的用电设备对载波信号的干扰也不同9直接整流环节和高频激励的气体放电灯对载波信号的干扰最大O3)载波通信中存在信号盲区O信号盲区发生在配电线上的反射信号9反射往往发生在线路不连续点9会抵消或大大消弱入射信号O4)载波通信受线路停电影响大O线路停电运行将造成载波通信中断运行9无法正常使用9这是影响载波通信大规模使用的最重要缺点O 载波通信适用于I架空网络结构牢固9停电少9通信终端对通信的实时性要求不是很高9或可以接受因线路停电所造成通信中断的场合O如阶!yz{37|"空间9用于保存E M S所有的参数表9大小规划为512M B9U n i f O r mS i z e大小定义为4M B9②创建历史数据表空间9用于保存E M S采集的历史数据9大小规划为400G B9U n i f O r m S i z e大小定义为32M B9③采用本地方式管理O2.4.5索引表空间&I n d e xt a b l e s p a c e’索引表空间用于保存所有索引数据O根据E M S历史数据库的实际部署环境9索引表空间按以下原则部署I①创建参数索引表空间9用于保存E M S所有参数表的索引数据9大小规划为256 M B9U n i f O r m S i z e大小定义为4M B9②创建历史索引表空间9用于保存E M S采集的历史数据的索引数据9大小规划为123G B9U n i f O r m S i z e 大小定义为32M B9③采用本地方式管理O2.5数据表(索引存储规划与部署数据库的访问9归根结底主要是对数据库中T a b l e和I n d e X的访问O通常9系统中的数据是不断更新和变化的9这样就造成了T a b l e和I n d e X 对存储空间的需求也在不断变化O为了减少生产系统对存储空间的动态申请9对其T a b l e和I n d e X 的存储规划是非常重要的O3结语电力系统不断发展9E M S的重要性也日益提高O不注重数据存储的规划9容易让高档的配置变成一纸空文9造成资源浪费9使系统运行出现瓶颈O 肇庆供电局率先开展了对E M S的数据存储规划9正是这些很细致的考虑和设置9确保了系统软\硬件的良好配合9磁盘容量的高可用率和高可靠性9有力地保证了E M S的高效\优质\安全运行O收稿日期I2006年6月杨志欣硕士9工程师9主要从事电力系统自动化工、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、作!上接第26页"决策系统7中的G数据设计及分析7模块的开发9系统界面美观\方便实用\自成一体9可为规划人员分析地区电网9完成电网规划提供全方位的支持O G I S数据库有效地保证了负荷分布预测\对现状电网分析评估\高中压配电站位置及容量优化\中压配电网网络优化规划\配电网管理自动化等功能的实现O该系统已应用于上海市浦江中心镇10k V 电网\青海省海北洲高压配电网等项目中9取得了较好的效果O4结语在分析比较了国内外一些成功的G I S软件的数据结构模型及研究了配电网空间数据结构自身的特点基础上9开发了本文所介绍的配电网络G I S数据库管理系统9使配电网规划工作和地理信息系统紧密衔接起来9为配电网规划提供了必要的地理空间信息查询和分析功能9以及可靠的数据仓库9使今后的电网规划工作更便捷\规划结果更合理和优化O收修改稿日期I2006年9月张叁工程师9上海浦海求实电力新技术有限公司总经理9从事配电网规划方面工———————————————————————————————————————————————作!上接第31页"段性\间隔性进行通信交换的自动化系统O3结语配电网自动化通信方式应该首选光纤通信9特别是中心城区和重要负荷等可靠性要求高的终端9但一次性投资最大9在光纤不易到达的地区9实时性相对要求不高9且不需要进行相互间的瞬间动作配合9可选用移动通信的G P R S网络9一次性投资最小9但需向移动公司交纳月租等费用9运行费用较高9容许进行阶段性\间隔性通信系统可采用配电载波通信9一次性投资小9运行费用低O收稿日期I2006年8月配电网自动化通信方式的比较作者：戴新文， DAI Xinwen作者单位：福建省龙岩电业局,福建,龙岩,364000刊名：供用电英文刊名：DISTRIBUTION & UTILIZATION年，卷(期)：2007,24(1)被引用次数：4次1.施俊.许辑.杨佳华.汪培林供电侧电能量数据采集的通信方式[期刊论文]-供用电2009,26(5)2.牛全保.唐建民.陈磊.NIU Quan-bao.TANG Jian-min.CHEN Lei光交换以太网在城市开闭所自动化工程中的应用[期刊论文]-陕西电力2008,36(3)3.侯嘉莉探讨配电网自动化的通信模式[期刊论文]-科技与生活2010(6)4.王一蓉.赵强.尹少鹏.WANG Yu-rong.ZHAO Qiang.YIN Shao-peng EPON系统安全性分析与安全策略[期刊论文]-电力系统通信2009,30(6)5.供电局配电自动化系统载波组网通信方式研究[期刊论文]-现代计算机（专业版）2009(10)6.刘柏良.LIU Bo-liang馈线自动化系统改进方案探究[期刊论文]-江苏电机工程2009,28(4)7.徐昊.XU Hao电力负荷管理系统中通信方式的比较[期刊论文]-华中电力2007,20(3)8.王李娟.WANG Li-juan基于IEC61850的配电网络馈线自动化终端[期刊论文]-陕西电力2009,37(6)9.高强.GAO Qiang配电自动化系统载波组网通信方式研究[期刊论文]-广东电力2009,22(12)1.方显业.赵萌数字化配电网通信系统建设方案探讨[期刊论文]-电力系统通信 2009(9)2.曹美钦配电光纤通信技术的改进方案[期刊论文]-硅谷 2010(6)3.国海.陈松.权悦配电网自动化通信方案的对比及应用设计[期刊论文]-电子技术 2008(9)4.柳志军.张鹏飞.申威智能电网的数字化台区建设研究[期刊论文]-供用电 2010(3)引用本文格式：戴新文.DAI Xinwen配电网自动化通信方式的比较[期刊论文]-供用电 2007(1)。

C H I N A V E N T U R E C A P I T A L96科技技术应用|TECHNOLOGY APPLICATION3美国AZZ Calvert开放式循环不做密闭，仅在补气口设置防尘滤网目前，国际上有核电站供货业绩的几个母线厂为：法国Alstom，法国Simelectro，美国AZZ Calvert，此三家母线厂采用的冷却空气循环方式对照表如上表。

根据以上对两种冷却空气循环方式的分析，结合在运核电站的使用经验，建议核电站用IPB 采用主回路冷却空气密闭循环、发电机出线端开放式冷却的方式。

国内母线厂家可按此思路研制IPB 用FAC。

三、核电站IPBFAC 风道结构设计分析FAC 的状态直接决定着IPB 能否满负荷安全运行，结构直接决定着FAC 的工作方式及可靠程度。

为了满足核电站对IPB 高可靠性的要求，要求FAC 可在IPB 不停运的情况下检修，并有备用的强迫风冷设备自动切换到工作状态。

在实际应用中，国内外母线厂家对核电站IPB 用FAC 的设计均采用冗余结构的设计，即工作+全负荷备用的结构。

以下对目前国内外母线厂采用的FAC 结构设计进行分析。

1.FAC 双风道结构所谓FAC 双风道结构，即FAC 的风道有两个，一个工作用，另一个为备用，相应的两套冷却设备也布置于这两个风道上，具体如下图1所示：此结构的最大优点是：两套冷却器均可独立工作，其中一个冷却回路故障时，另一个冷却回路可立即投入运行，故障设备可脱离系统检修，基本不影响IPB 运行，即可靠性高。

法国Alstom 为我国核电站设计生产的母线均采用双风道结构。

双风道结构的缺点是：①风道材料用量较大，会增加风门、探头等辅助设备，整套设备造价较高；②整套强迫空气冷却装置的占地面积大，几乎是单风道的两倍。

③安装工作量也较大。

2.FAC 单风道结构所谓FAC 单风道结构，即FAC 的风道有一个，两套冷却器共用一个风道，具体如下图2所示：单风道结构的最大优点是：布置紧凑、设备造价相对较低。
