生产油井含水突升原因分析及处理措施摘要:针对渤海油田某油井生产过程中出现的含水突升、产液量及井底流压上涨等情况开展了要因分析,通过要因分析认为是该井管柱原封堵工具(防上顶工具时效,丢手管柱上移)失效,原生产层位水窜所致,这也通过作业中起出丢手管柱后得到了验证。
基于此,为彻底解决油井含水突升问题,采取了现场对管柱组合由普合管柱+丢手管住更改为Y分管柱的应对措施,作业结束后启泵投产,通过跟踪生产数据分析,措施应用达到了目的要求,该油井含水恢复到了常规水平,成效显著。
同时也为后续类似情况的产生提供了相关参考依据。
关键词:生产油井;含水突升;防上顶工具;丢手管柱1油井生产现状渤海油田某口油井目前日产液93m3,日产油0.5m3,含水99%,流压11.3MPa。
1.1补孔前后数据对比该井自上返补孔作业后生产状况如下表1、表2所示:(1)该井自上返补孔作业后井底流压缓慢下降,于A年6月11日明显上升。
表1 上补孔作业前井底流压变化曲线表2 上返补孔作业后井底流压变化曲线(2)该井上返补孔前含水一直较高,上返补孔作业后含水明显下降后趋于稳定,于6月11日突然上升,如下表3、表4所示。
表3 上返补孔作业前含水率变化曲线表4 上返补孔作业后含水率变化曲线(3)该井自上返补孔作业后电机温度缓慢上升,于A年6月11日明显下降,如下表5、表6所示。
表5 上返补孔作业前电机温度变化曲线表6上返补孔作业后电机温度变化曲线(4)该井自上返补孔作业后产液量基本稳定,于A年6月11日明显上升,表下表7所示。
表7 上返补孔作业后产量变化曲线本井于A年6月11日00:30到1:10期间,井温由40℃下降至38℃,在4:00左右上升至50℃,后继续缓慢上升,目前稳定在54℃。
油压由3.5MPa上涨至4.5MPa,套压稳定在3MPa左右。
A年6月10日化验含水分别为2.3%和1.9%,平均化验含水2.1%,在现场发现参数异常后,多次取样,发现含水较高,平均含水99.1%,同时倒入计量后,产液量由40m3/d上涨至92m3/d。
分段打捞防砂管柱技术及应用随着油田的开发生产逐步进入中后期,由于生产井受油田地层特性以及目前的开采技术等因素的影响,使得井内出砂,产能下降,最终砂埋生产管柱,为解决生产管柱被砂埋的情况,需要对防砂管柱进行打捞并对油井重新防砂。
标签:防砂管柱;套铣;分层切割;打捞本文以7”生产套管井为例,防砂段最小内径为3.25”密封筒,防砂管柱为4”筛盲管,内径为3.548”,如图所示:1 打捞防砂管柱思路1.1 切割顶部封隔器下部盲管管柱组合:3-1/8”水力内割刀+3-1/8”钻铤1根+变扣+3-1/2”短钻杆+5-3/4”滚子扶正器+3-1/2”钻杆。
工具入井前应在井口做试验,以检验工具的可靠性及刀片张开前后的泵压变化值,并做好记录。
用细麻绳将刀片卡紧,下钻过程,操作要平稳并控制下放速度,将工具下至预定位置,通过井口配长调整至切割位置,启动转盘测正反转扭矩,待钻具旋转正常后,方能开泵。
在切割过程中选择合适的参数,切割完毕,先停泵再停转,起钻,检查割刀刀片情况,判断切割效果。
1.2 回收顶部封隔器管柱組合:顶封回收工具+3-1/2”短钻杆+4-3/4”震击器+3-1/2”钻杆。
到位前100m控制下放速度,下钻至预定位置配管,将打捞钻具下至鱼顶以上1-2m,大排量正循环冲洗鱼顶15mins,有返出后记录泵压及排量,并测出上提下放悬重及空转扭矩。
小排量缓慢下探鱼顶,根据泵压和悬重的变化确定鱼顶位置,下压2-3T,缓慢上提钻具,若悬重增加,则说明已捞住落鱼;继续下压8T,保证回收工具卡瓦套抓牢封隔器顶部内的左旋方形螺纹,逐渐增加悬重剪切封隔器套筒销钉,解封封隔器。
若无法顺利捞出落鱼,则在轻微上提状态正转15圈脱手回收工具,上提钻具2m,反循环洗井至返出干净;再次下压8t,抓牢落鱼后进行震击打捞,打捞成功后,起钻。
1.3 套铣第一层防砂管柱管柱组合:5.9”套铣鞋+ 5.9”套铣管+顶部接头+安全接头+5-1/2”打捞杯+4-3/4”震击器+3-1/2”钻杆。

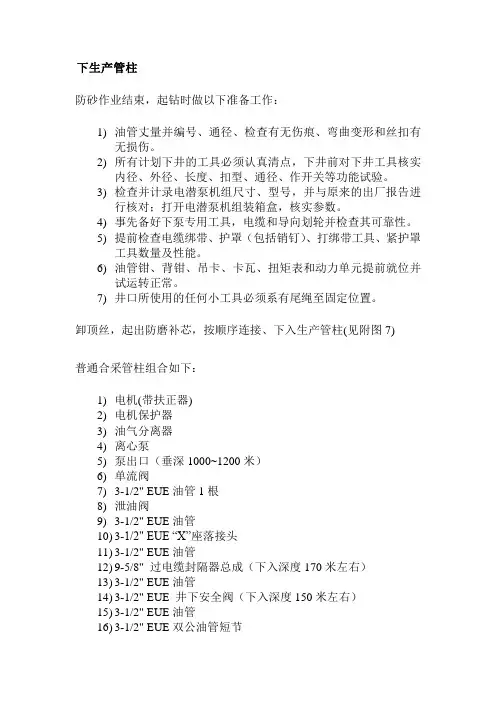

下生产管柱防砂作业结束,起钻时做以下准备工作:1)油管丈量并编号、通径、检查有无伤痕、弯曲变形和丝扣有无损伤。
2)所有计划下井的工具必须认真清点,下井前对下井工具核实内径、外径、长度、扣型、通径、作开关等功能试验。
3)检查并计录电潜泵机组尺寸、型号,并与原来的出厂报告进行核对;打开电潜泵机组装箱盒,核实参数。
4)事先备好下泵专用工具,电缆和导向划轮并检查其可靠性。
5)提前检查电缆绑带、护罩(包括销钉)、打绑带工具、紧护罩工具数量及性能。
6)油管钳、背钳、吊卡、卡瓦、扭矩表和动力单元提前就位并试运转正常。
7)井口所使用的任何小工具必须系有尾绳至固定位置。
卸顶丝,起出防磨补芯,按顺序连接、下入生产管柱(见附图7)普通合采管柱组合如下:1)电机(带扶正器)2)电机保护器3)油气分离器4)离心泵5)泵出口(垂深1000~1200米)6)单流阀7)3-1/2" EUE油管1根8)泄油阀9)3-1/2" EUE油管10)3-1/2" EUE “X”座落接头11)3-1/2" EUE油管12)9-5/8" 过电缆封隔器总成(下入深度170米左右)13)3-1/2" EUE油管14)3-1/2" EUE 井下安全阀(下入深度150米左右)15)3-1/2" EUE油管16)3-1/2" EUE双公油管短节17)油管挂"Y"型分采管柱组合如下(以3层为例):1) 2 7/8" EUE 斜口引鞋2) 2 7/8" EUE倒角油管短节3)“XN”座落接头4) 2 7/8" EUE倒角带孔管5)“X”座落接头6) 2 7/8" EUE倒角油管7) 4.75" 隔离密封总成8) 2 7/8" EUE倒角油管短节9)“XD”滑套,2 7/8" EUE B × P(滑套开关根据油藏来定)10)2 7/8" EUE倒角油管11)4.75" 隔离密封总成12)2 7/8" EUE倒角油管短节13)“XD”滑套,2 7/8" EUE B × P(滑套开关根据油藏来定)14)2 7/8" EUE倒角油管15)6.00" 定位密封总成,2 7/8" EUE P ×3 1/2" EUE B16)变扣,3 1/2" EUE P × 2 7/8" EUE B17)“XD”滑套,2 7/8" EUE B × P(打开下入)18)2 7/8" EUE油管19)变扣2 7/8"NU B x 2 7/8"EU P20)2 7/8" NU油管21)工作筒2 7/8" NU P x P22)“Y”接头(3 1/2"EUE B 2 7/8"EUE B&2 7/8"NUE B)电泵机组:电机+保护器+分离器+离心泵+泵出口(垂深1000~1200米)+单流阀+“Y”接头23)3 1/2" EUE油管短节24)3-1/2" EUE油管25)3 1/2" EUE “X”座落接头26)3 1/2" EUE油管27)9 5/8"过电缆封隔器总成(下入深度170米)28)3 1/2" EUE油管29)3 1/2" EUE 井下安全阀(下入深度150米)30)3 1/2" EUE油管31)3 1/2" EUE双公油管短节32)油管挂4.14.2.1"Y"型合采管柱组合如下:1) 2 7/8" EUE 斜口引鞋2) 2 7/8" EUE倒角油管2根3) 6.00" 定位密封总成,2 7/8" EUE P ×3 1/2" EUE B4)变扣,3 1/2" EUE P × 2 7/8" EUE B5)“XD”滑套,2 7/8" EUE B × P(打开下入)6) 2 7/8" EUE油管7)变扣2 7/8"NU B x 2 7/8"EU P8) 2 7/8" NU油管9)工作筒2 7/8" NU P x P10)“Y”接头(3 1/2"EUE B 2 7/8"EUE B&2 7/8"NU B)电泵机组:电机+保护器+分离器+离心泵+泵出口(垂深1000~1200米)+单流阀+“Y”接头11)3 1/2" EUE油管短节12)3 1/2" EUE油管13)3 1/2" EUE “X”座落接头14)3 1/2" EUE油管15)9 5/8"过电缆封隔器总成(下入深度170米左右)16)3 1/2" EUE油管17)3 1/2" EUE 井下安全阀(下入深度150米左右)18)3 1/2" EUE油管19)3 1/2" EUE双公油管短节20)油管挂直接合注管柱组合如下:1) 2 7/8" EUE 斜口引鞋2) 6.00" 定位密封总成,2 7/8" EUE P ×3 1/2" EUE B3) 3 1/2" EUE油管1根4) 3 1/2"EUE “XD”滑套(关闭下入)5) 3 1/2" EUE油管6) 3 1/2" EUE 井下安全阀(下入深度150米左右)7) 3 1/2" EUE油管8) 3 1/2" EUE双公油管短节9)油管挂水源井生产管柱组合如下:1)电泵机组扶正器2)电机3)保护器4)吸入口(深度500米)5)电泵及泵出口6)单流阀7) 4 1/2"EUE 油管1根8)泄油阀9) 4 1/2"EUE 油管10)油管挂施工步骤(以“Y”型分采管柱为例):1)按配长数据单,下入2 7/8"分采管柱。
