(完整word版)数据中心网络架构VL2详解

数据中心网络架构数据中心网络架构是指在数据中心内部搭建一个高效、可靠、安全的网络架构，以支持数据中心的各种业务需求。

一个优秀的数据中心网络架构可以提供高带宽、低延迟、高可用性和易管理的网络环境，从而确保数据中心的正常运行和高效的数据传输。

数据中心网络架构通常包括以下几个关键要素：1. 网络拓扑结构：数据中心网络通常采用三层结构，包括核心层、汇聚层和接入层。

核心层负责数据中心内部的互联，汇聚层负责连接核心层和接入层，接入层则连接服务器和存储设备。

这种层次化的结构可以提供高度可扩展性和冗余性，同时降低网络延迟。

2. 交换机和路由器：在数据中心网络架构中，交换机和路由器是核心设备。

交换机负责在局域网内转发数据包，而路由器则负责在不同的子网之间进行数据包转发。

这些设备需要具备高性能、低延迟、高可靠性和可管理性的特点。

3. 负载均衡：数据中心通常会部署大量的服务器来处理用户请求，为了提高整体性能和可用性，需要使用负载均衡技术将用户请求均匀分配到不同的服务器上。

负载均衡可以提高系统的吞吐量和响应速度，并且可以实现故障转移，确保服务的连续性。

4. 安全性：数据中心网络架构必须具备强大的安全性能，以保护数据中心内的重要数据和业务。

常见的安全措施包括访问控制、防火墙、入侵检测和谨防系统等。

此外，数据中心网络还需要支持虚拟化技术，以提供隔离性和安全性。

5. 高可用性：数据中心网络架构需要具备高可用性，即在发生故障时能够快速恢复服务。

为了实现高可用性，可以采用冗余设计，包括冗余交换机、冗余链路和冗余电源等。

此外，还可以使用虚拟化技术实现虚拟机的迁移和故障恢复。

6. 管理和监控：数据中心网络架构需要具备易管理和监控的特点，以便及时发现和解决问题。

可以使用网络管理系统对网络设备进行集中管理和监控，同时还可以使用性能监控工具来监测网络的带宽利用率、延迟和丢包率等指标。

综上所述，一个优秀的数据中心网络架构应该具备高带宽、低延迟、高可用性和易管理的特点，同时还需要具备安全性和高可靠性。

数据中心网络架构数据中心网络架构是指在数据中心中建立一个高效、可靠、安全的网络基础设施，用于支持数据中心的各种业务和应用。

一个好的数据中心网络架构应该具备以下几个方面的特点：1. 可靠性：数据中心网络架构需要具备高可靠性，以确保数据中心的业务连续性和稳定性。

为了实现高可靠性，可以采用冗余设计，包括冗余链路、冗余设备和冗余路径等。

同时，还需要使用可靠的网络设备和协议，如使用双机热备份技术、使用BGP协议等。

2. 高性能：数据中心网络架构需要具备高性能，以支持数据中心中大量的数据传输和处理。

为了实现高性能，可以采用高速交换机和路由器，使用高带宽的网络链路，以及使用高性能的网络协议，如使用MPLS协议、使用数据中心互联技术等。

3. 可扩展性：数据中心网络架构需要具备良好的可扩展性，以适应数据中心业务的快速增长和变化。

为了实现可扩展性，可以采用模块化设计，将网络划分为多个独立的子网，每个子网可以独立扩展和管理。

同时，还可以使用虚拟化技术，如使用虚拟局域网（VLAN）、使用虚拟机技术等。

4. 安全性：数据中心网络架构需要具备高安全性，以保护数据中心的数据和应用免受未经授权的访问和攻击。

为了实现高安全性，可以采用访问控制技术，如使用防火墙、使用入侵检测和防御系统等。

同时，还可以使用加密技术，如使用VPN（虚拟私有网络）等。

5. 灵活性：数据中心网络架构需要具备高灵活性，以满足不同业务和应用的需求。

为了实现高灵活性，可以采用软件定义网络（SDN）技术，通过对网络进行编程和控制，实现网络的快速配置和调整。

同时，还可以使用网络虚拟化技术，如使用虚拟交换机、使用虚拟路由器等。

综上所述，一个好的数据中心网络架构应该具备可靠性、高性能、可扩展性、安全性和灵活性等特点。

通过合理的设计和配置，可以为数据中心提供高效、可靠、安全的网络服务，提升数据中心的运行效率和业务竞争力。

数据中心架构在当今数字化的时代，数据中心已成为企业和组织运营的核心基础设施。

数据中心就像是一个巨大的信息仓库和处理工厂，负责存储、管理和处理海量的数据，以支持各种业务应用和服务。

它的架构设计直接影响着数据中心的性能、可靠性、可扩展性和成本效益。

接下来，让我们深入探讨一下数据中心架构的各个方面。

数据中心的架构可以大致分为几个主要的组成部分。

首先是服务器和存储系统。

服务器是数据处理的核心，它们承担着运行各种应用程序和服务的任务。

存储系统则用于保存数据，包括硬盘阵列、磁带库、固态硬盘等。

不同类型的存储设备具有不同的特点和性能，需要根据数据的访问频率、容量需求和成本等因素进行合理选择。

网络架构也是数据中心的关键部分。

它包括网络交换机、路由器、防火墙等设备，用于连接服务器、存储系统和外部网络。

一个高效的网络架构能够确保数据的快速传输和低延迟，提高数据中心的整体性能。

常见的网络拓扑结构有星型、树型和网状等，每种结构都有其适用的场景和优缺点。

接下来是电力和冷却系统。

数据中心中的服务器和设备运行会产生大量的热量，需要强大的冷却系统来保持适宜的温度。

同时，电力供应的稳定性和可靠性也至关重要，不间断电源（UPS）和备用发电机等设备能够在电力故障时确保数据中心的正常运行。

为了实现对数据中心的有效管理和监控，管理软件和自动化工具也是必不可少的。

这些工具可以帮助管理员实时监测设备状态、性能指标和资源使用情况，及时发现和解决问题，提高数据中心的运维效率。

在设计数据中心架构时，需要考虑多个因素。

首先是性能需求。

不同的应用程序和业务对数据处理和传输速度有不同的要求。

例如，在线交易处理系统需要高并发和低延迟，而数据备份和归档系统则对存储容量和成本更为关注。

可扩展性也是一个重要的考虑因素。

随着业务的增长，数据中心的规模和处理能力需要能够随之扩展。

这就要求在架构设计时预留足够的资源和接口，以便能够轻松地添加服务器、存储设备和网络带宽。

数据中心的网络拓扑与架构设计近年来，随着数字化时代的来临，数据中心的重要性日益凸显。

无论是大型企业还是个人用户，都需要稳定高效的数据中心网络来支持其业务和应用。

而网络拓扑与架构设计是构建高可靠性、高可用性和高性能数据中心网络的关键。

本文将探讨数据中心网络拓扑与架构设计的原则和常见的部署方案。

一、网络拓扑的选择网络拓扑是指数据中心网络中各设备之间的连接方式和结构。

合理选择网络拓扑可以提高数据中心的可靠性和性能。

常见的数据中心网络拓扑包括三层结构、二层结构和超融合结构。

1. 三层结构三层结构网络拓扑是指将数据中心网络划分为核心层、汇聚层和接入层。

核心层负责数据中心内部和外部网络的互联，汇聚层负责将各个接入层交换机连接到核心层，接入层则面向服务器和终端设备。

这种拓扑结构适用于大规模数据中心，具有较高的可扩展性和冗余性。

2. 二层结构二层结构网络拓扑是指将数据中心网络划分为核心层和接入层，核心层和接入层之间直接相连，不设置汇聚层。

这种拓扑结构适用于规模较小的数据中心，设计简单，成本较低，但可扩展性和冗余性相对较低。

3. 超融合结构超融合结构网络拓扑是指将计算、存储和网络等资源集成到一台服务器中，通过虚拟化技术实现资源的共享和管理。

这种拓扑结构适用于对资源利用率要求较高的数据中心，能够提供更高的性能和可扩展性。

二、架构设计的原则数据中心的架构设计应遵循以下原则：可靠性、可用性、可扩展性和性能。

1. 可靠性可靠性是指数据中心网络在面对硬件故障或其他异常情况时能够保持稳定运行。

为了提高可靠性，可以采用冗余设备和路径、实现快速故障检测和切换、以及应用容错机制等。

2. 可用性可用性是指数据中心网络能够随时保持可用状态，不受计划或非计划的停机时间影响。

为了提高可用性，可以采用设备热备份、应用负载均衡、故障隔离和多路径等技术手段。

3. 可扩展性可扩展性是指数据中心网络能够根据业务需求方便地扩展。

在架构设计中，应考虑网络设备和带宽的扩展性，以及实现灵活的网络配置和管理。

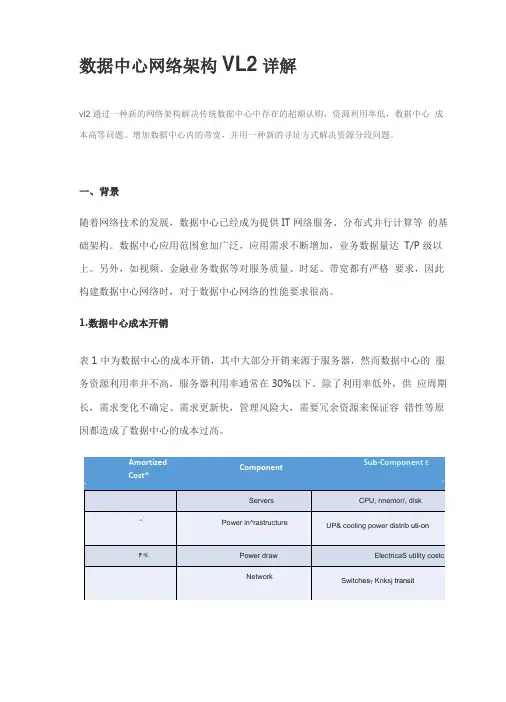

数据中心网络架构VL2详解vl2通过一种新的网络架构解决传统数据中心中存在的超额认购，资源利用率低，数据中心成本高等问题。

增加数据中心内的带宽，并用一种新的寻址方式解决资源分段问题。

一、背景随着网络技术的发展，数据中心已经成为提供IT网络服务、分布式并行计算等的基础架构。

数据中心应用范围愈加广泛，应用需求不断增加，业务数据量达T/P级以上。

另外，如视频、金融业务数据等对服务质量、时延、带宽都有严格要求，因此构建数据中心网络时，对于数据中心网络的性能要求很高。

1.数据中心成本开销表1中为数据中心的成本开销，其中大部分开销来源于服务器，然而数据中心的服务资源利用率并不高，服务器利用率通常在30%以下。

除了利用率低外，供应周期长，需求变化不确定、需求更新快，管理风险大，需要冗余资源来保证容错性等原因都造成了数据中心的成本过高。

表1.数据中心的成本开销2.数据中心性能要求数据中心的性能要求包括：实现灵活性，可扩展性，多路径传输，低时延、高带宽，模块化设计、网络扁平化设计，低成本、绿色节能等。

其中最为重要的是灵活性，即把数据中心的服务可以分配到任何一个服务器上。

这样可以提高服务开发的效率，降低成本。

实现灵活性的三个重要方面：•工作负载的管理：可以快速的在服务器上部署服务代码。

•存储管理：在分布式的存储系统中，服务器可以快速访问存储的数据。

•网络：服务器可以和数据中心的其他服务器进行通信。

二、树形数据中心网络架构在传统数据中心中使用最多的为树形架构，如图1所示。

传统数据中心网络为一个三层架构，最底层为处理服务的服务器，第二层为进行数据交换的交换机，第三层为进行路由的接入路由器和边界路由器。

1.处理请求的过程多种应用同时在数据中心内运行，每种应用一般运行在特定的服务器集合上，在数据中心内部，来自因特网的请求通过负载均衡分配到这个应用对应的服务池中进行处理。

其中接收外部请求的IP地址称为虚拟IP地址(VIP)，负责处理请求的服务器集合为直接IP地址(DIP)。

引言概述：数据中心是现代企业和组织的核心基础设施，它承载着大量的数据存储和处理任务。

为了能够高效地管理和处理这些数据，一个合理的数据中心架构是必不可少的。

本文将深入探讨数据中心架构的三个基础要素：网络架构、存储架构和计算架构，以帮助读者更好地理解数据中心的设计和运维。

网络架构：1. 网络拓扑结构：数据中心通常采用三层网络架构，包括核心层、汇聚层和接入层，这样可以提供高可用性和可扩展性。

2. 网络设备：常见的网络设备有路由器、交换机和防火墙等，它们通过虚拟局域网（VLAN）和交换虚拟化技术（VXLAN）等实现数据的传输和隔离。

3. SDN技术：软件定义网络（SDN）可以提高网络的灵活性和可编程性，使得数据中心网络的管理更为简便和高效。

4. 高可用性和负载均衡：通过配置冗余设备和使用负载均衡算法，可以避免单点故障，并实现对网络流量的均衡分配。

存储架构：1. 存储设备：数据中心采用不同类型的存储设备，如磁盘阵列、网络存储设备（NAS）和存储区域网络（SAN）等，以满足不同的存储需求。

2. 存储协议：常见的存储协议有网络文件系统协议（NFS）和块存储协议（如iSCSI和FCP），它们用于数据中心中的文件共享和块级存储。

3. 存储虚拟化：通过存储虚拟化技术，可以将物理存储资源抽象成逻辑存储池，并实现数据的动态迁移和资源的动态分配。

4. 数据保护和备份：在数据中心中，数据的安全性和可靠性非常重要。

通过定期备份、快照和复制等手段，可以保护数据免受损坏和丢失的风险。

5. 存储性能优化：通过使用高速存储介质（如固态硬盘）和优化数据访问模式，可以提升数据中心的存储性能和响应速度。

计算架构：1. 服务器硬件：数据中心中常用的服务器硬件包括标准服务器、刀片服务器和高密度服务器等，可以根据实际需求选择适合的硬件平台。

2. 虚拟化技术：利用虚拟化技术，可以将物理服务器划分为多个虚拟机，实现资源的共享和利用率的提升。

3. 容器化技术：容器化技术（如Docker）可以更加轻量级地实现应用的部署和扩展，提供更高的灵活性和效率。

数据中心网络架构数据中心网络架构是指在数据中心内部建立一个高效、可靠、安全的网络架构，以支持数据中心的运行和管理。

一个良好的数据中心网络架构可以提高数据中心的性能、可扩展性和可靠性，同时降低管理和维护成本。

在设计数据中心网络架构时，需要考虑以下几个方面：1. 网络拓扑结构：数据中心网络拓扑结构是设计数据中心网络架构的基础。

常见的拓扑结构包括三层结构、两层结构和超融合结构。

三层结构适合于大型数据中心，具有高可靠性和可扩展性；两层结构适合于中小型数据中心，具有低延迟和高性能；超融合结构适合于小型数据中心，具有高度集成和简化管理的特点。

2. 网络设备选择：在数据中心网络架构中，需要选择合适的网络设备，包括交换机、路由器、防火墙等。

交换机是数据中心网络的核心设备，需要具备高性能、低延迟和可靠性。

路由器用于连接不同的子网和数据中心，需要具备高性能和灵便的路由功能。

防火墙用于保护数据中心网络的安全，需要具备高性能的防火墙功能和流量监控功能。

3. 虚拟化技术：在现代数据中心中，虚拟化技术已经成为了一种常见的部署方式。

虚拟化技术可以将物理资源抽象为虚拟资源，提高资源利用率和灵便性。

在数据中心网络架构中，需要考虑虚拟化技术的支持，包括虚拟交换机、虚拟路由器和虚拟防火墙等。

4. 网络安全：数据中心网络架构需要具备高度的安全性，以保护数据中心的机密性、完整性和可用性。

网络安全措施包括访问控制、防火墙、入侵检测和谨防系统等。

此外，还需要定期进行安全漏洞扫描和漏洞修复，以保证数据中心网络的安全性。

5. 云计算支持：数据中心网络架构需要支持云计算环境的部署和管理。

云计算环境需要具备高性能、高可靠性和高可扩展性。

数据中心网络架构需要提供虚拟网络和云计算资源的互联互通，以支持云计算环境的应用部署和资源管理。

总之，一个良好的数据中心网络架构应该具备高性能、可扩展性、可靠性和安全性。

通过合理的网络拓扑结构、选择合适的网络设备、支持虚拟化技术、提供网络安全措施和云计算支持，可以构建一个满足数据中心需求的网络架构。

数据中心网络架构引言：数据中心网络架构是一个关键的组成部份，它对于数据中心的性能和可靠性起着至关重要的作用。

一个高效的数据中心网络架构能够提供快速的数据传输和可靠的连接，从而支持大规模的数据处理和存储。

本文将介绍数据中心网络架构的重要性，并详细阐述其五个关键部份。

一、网络拓扑结构1.1 核心层：核心层是数据中心网络的中心节点，它负责处理数据中心内部的所有流量。

核心层通常采用高速交换机和路由器，以实现快速的数据传输和流量管理。

1.2 聚合层：聚合层连接核心层和边缘层，负责将流量从核心层传输到边缘层，并提供负载均衡和故障恢复功能。

聚合层通常采用多个交换机和路由器进行冗余和负载均衡配置。

1.3 边缘层：边缘层连接数据中心的服务器和存储设备，负责将流量从聚合层传输到目标设备。

边缘层通常采用高密度交换机和路由器，以支持大量的服务器和存储设备连接。

二、网络互连技术2.1 以太网：以太网是数据中心网络中最常用的互连技术，它提供了高带宽和低延迟的数据传输能力。

以太网可以通过链路聚合和虚拟局域网等技术实现高可靠性和灵便性。

2.2 光纤通道：光纤通道是一种高速的数据传输技术，它可以在数据中心内部和数据中心之间传输大量的数据。

光纤通道可以提供低延迟和高带宽的连接，适合于大规模的数据处理和存储需求。

2.3 无线网络：无线网络在数据中心中的应用越来越广泛，它可以提供灵便的挪移连接和无线设备的接入。

无线网络可以通过无线局域网和蓝牙等技术实现数据中心内部的无线连接。

三、网络安全和隔离3.1 防火墙：防火墙是数据中心网络中的重要安全设备，它可以监控和控制网络流量，保护数据中心免受恶意攻击和未经授权的访问。

防火墙可以通过访问控制列表和入侵检测系统等技术实现网络流量的安全管理。

3.2 虚拟专用网络：虚拟专用网络是一种提供安全隔离的网络技术，它可以在物理网络上创建多个逻辑隔离的虚拟网络。

虚拟专用网络可以提供数据中心内部和外部的安全隔离，以防止未经授权的访问和数据泄露。

数据中心的网络架构和应用分析数据中心(Networking Architecture & Application Analysis)随着信息技术的不断更新换代，互联网的高速发展已经成为推动社会进步的最终动力之一，同时，服务器、数据存储器、网络设施等行业的飞速发展更是实现了物联网时代的到来。

它们构成了现代网络技术的主要组成部分，推动着互联网的蓬勃发展，也给我们日常的工作和生活带来了极大的便利。

1、什么是数据中心?首先，我们要了解的一个基础概念就是:数据中心。

广义上来说，数据中心带有更多的管理概念。

狭义上来说，数据中心是指存放企业和团体重要数据存储设施。

数据中心具有以下特点：多样化的服务器和存储设备、高效的联网系统、有效的软件管理、安全的网络防护及稳定的电力、通讯设施。

所以，一个完善的数据中心不仅包含设备硬件、供电与空调等中心及网络设备，同时它还有高效、稳定、安全、可靠、可扩展等多种特征。

2、数据中心在互联网的重要性在当今的信息时代，人们对于数据的需求与存储已经超出我们想象之外，我们时刻都可能受到后台服务器数据中断的影响，而当数据恢复时，服务器的压力也是不可避免的。

因此，对于数据中心的重视及规划已经成为了每一个服务提供商的非常必要的问题之一，而有效的数据中心网络架构设计更是不可或缺的。

3、数据中心网络架构我们把数据中心最重要的部分——网络架构称为“后门”，因为它尤其重要。

在数据中心中，架构的设计需要考虑到尽可能的容错处理、高性能、易于管理、可扩展等多方面的要求。

网络架构所建立起来的网络通讯成本随着通信协议和智能设备的不断创新，不断缩小。

在此，我们可以将网络架构分为几个模块：1）网络层次模块网络层次模块是数据中心建立一个可运营的网络技术基础，其中各层采用特定的技术、协议、物理设备等，提供数据中心内部的互联服务。

在很多传统数据中心，这些技术模块已经独立设备，例如：以Cisco为主的数据中心必备设备Nexus等交换机。

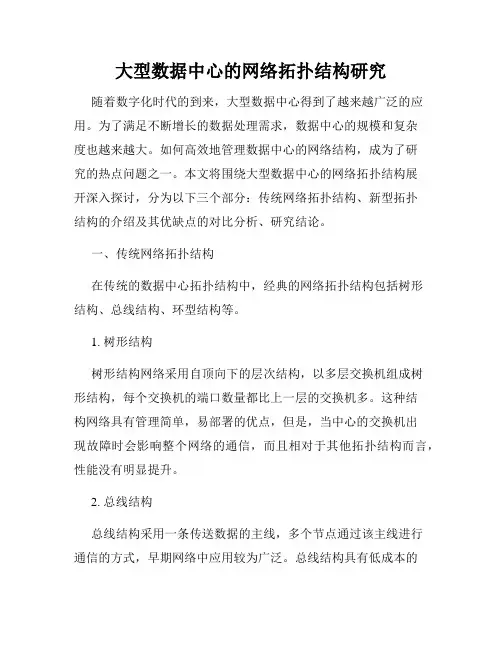

大型数据中心的网络拓扑结构研究随着数字化时代的到来，大型数据中心得到了越来越广泛的应用。

为了满足不断增长的数据处理需求，数据中心的规模和复杂度也越来越大。

如何高效地管理数据中心的网络结构，成为了研究的热点问题之一。

本文将围绕大型数据中心的网络拓扑结构展开深入探讨，分为以下三个部分：传统网络拓扑结构、新型拓扑结构的介绍及其优缺点的对比分析、研究结论。

一、传统网络拓扑结构在传统的数据中心拓扑结构中，经典的网络拓扑结构包括树形结构、总线结构、环型结构等。

1. 树形结构树形结构网络采用自顶向下的层次结构，以多层交换机组成树形结构，每个交换机的端口数量都比上一层的交换机多。

这种结构网络具有管理简单，易部署的优点，但是，当中心的交换机出现故障时会影响整个网络的通信，而且相对于其他拓扑结构而言，性能没有明显提升。

2. 总线结构总线结构采用一条传送数据的主线，多个节点通过该主线进行通信的方式，早期网络中应用较为广泛。

总线结构具有低成本的优势，但难以满足大规模数据中心的高带宽需求，且当传输带宽增加时，网络性能会受到影响。

3. 环型结构环型结构中，数据在环上流动，节点之间通过传输数据帧的方式进行通信。

环型结构具有优雅的结构，但系统复杂度高、故障率高、维护困难等缺点。

二、新型拓扑结构介绍及其优缺点对比分析除了传统的网络拓扑结构外，还有一些新型拓扑结构逐渐应用于数据中心网络，如Fattree结构、Dcell结构、Fatmesh结构、VL2结构、BCube结构、FiConn结构等，这些拓扑结构将在下面一一介绍。

1. Fattree结构Fattree结构是一种基于完全二叉树的数据中心互联网络拓扑结构，它将核心部分升级到三层，并且在每一层上都使用同样的跨度器。

该结构的主要优势是提高链路带宽和吞吐量，使通信更为高效，并且具有多路径特性和冗余性，这使它成为现代数据中心构建的重要选择。

2. Dcell结构Dcell结构是一种引入了多级交换机的分层结构，并且每个Dcell结构也是一个分层网络，是网络中每个节点的核心区域。

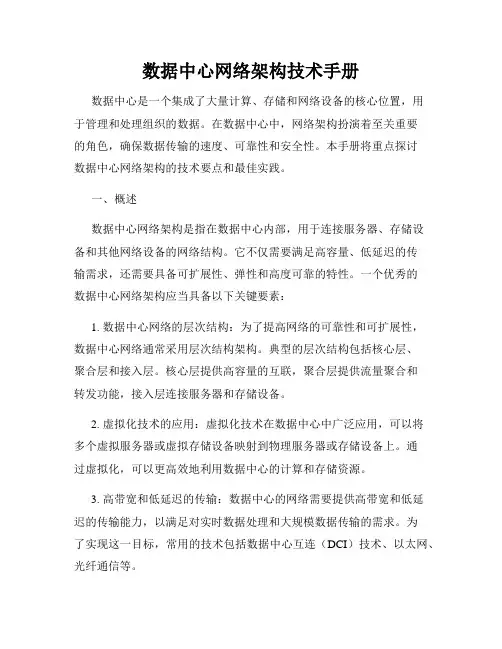

数据中心网络架构技术手册数据中心是一个集成了大量计算、存储和网络设备的核心位置，用于管理和处理组织的数据。

在数据中心中，网络架构扮演着至关重要的角色，确保数据传输的速度、可靠性和安全性。

本手册将重点探讨数据中心网络架构的技术要点和最佳实践。

一、概述数据中心网络架构是指在数据中心内部，用于连接服务器、存储设备和其他网络设备的网络结构。

它不仅需要满足高容量、低延迟的传输需求，还需要具备可扩展性、弹性和高度可靠的特性。

一个优秀的数据中心网络架构应当具备以下关键要素：1. 数据中心网络的层次结构：为了提高网络的可靠性和可扩展性，数据中心网络通常采用层次结构架构。

典型的层次结构包括核心层、聚合层和接入层。

核心层提供高容量的互联，聚合层提供流量聚合和转发功能，接入层连接服务器和存储设备。

2. 虚拟化技术的应用：虚拟化技术在数据中心中广泛应用，可以将多个虚拟服务器或虚拟存储设备映射到物理服务器或存储设备上。

通过虚拟化，可以更高效地利用数据中心的计算和存储资源。

3. 高带宽和低延迟的传输：数据中心的网络需要提供高带宽和低延迟的传输能力，以满足对实时数据处理和大规模数据传输的需求。

为了实现这一目标，常用的技术包括数据中心互连（DCI）技术、以太网、光纤通信等。

4. 安全性和可靠性：数据中心存储的数据通常是机密和敏感的，因此网络架构必须具备高度的安全性。

常用的安全措施包括防火墙、入侵检测系统（IDS）和数据加密等。

此外，数据中心网络还需要具备高可用性和容错能力，以确保数据的连续性和稳定性。

二、数据中心网络架构的设计设计一个高效可靠的数据中心网络架构需要考虑多个方面。

以下是一些关键的设计要点：1. 带宽规划：根据数据中心的应用需求和预期的业务增长，合理规划带宽是至关重要的。

对核心层、聚合层和接入层的带宽需求进行合理配置，可以确保网络的吞吐量和性能。

2. 路由与转发策略：对于数据中心网络架构，选择合适的路由协议和转发策略至关重要。

数据中心网络架构三层分析数据中心是现代企业的核心，承载着海量数据的存储、处理和传输。

一个高效稳定的数据中心网络架构是确保数据中心正常运行的关键。

本文将从三个层面，即核心层、汇聚层和接入层，对数据中心网络架构进行深入分析。

一、核心层核心层是数据中心网络架构的基石，主要负责高速数据传输和路由功能。

其主要特点如下：1. 高带宽：核心层需要提供高带宽的传输能力，以满足数据中心内部各个子网的互联需求。

常用的技术包括光纤通信和高速以太网。

2. 无阻塞交换：为了避免数据中心网络中的瓶颈，核心层需要使用无阻塞交换技术，保证数据传输的快速、流畅。

3. 多路径冗余：为了提高数据传输的可靠性和可用性，核心层需要建立多条冗余路径，当一条路径发生故障时，能够自动切换到其他可用路径。

二、汇聚层汇聚层是连接核心层和接入层的重要枢纽，实现数据交流和路由转发。

其主要特点如下：1. 聚集和分发：汇聚层需要将来自不同接入层的数据进行聚集和分发，确保数据能够准确快速地到达目的地。

2. 策略路由：汇聚层需要根据不同的业务需求和网络流量情况，制定合理的策略路由，并进行实时动态调整，以实现优质的数据传输服务。

3. 安全防护：汇聚层需要对数据进行安全防护，包括入侵检测、防火墙等措施，以保护数据中心的安全性和机密性。

三、接入层接入层是数据中心网络架构的最后一层，直接与终端用户相连，提供数据传输和访问服务。

其主要特点如下：1. 灵活扩展：接入层需要具备良好的扩展性，能够根据用户需求快速扩展，支持大规模同时在线用户。

2. 高可用性：接入层必须保证高可用性，即使某个接入点故障，仍能保证数据中心的正常运行。

3. 终端接入：接入层需要支持多种终端设备的接入，包括PC、手机等，提供多样化的接入方式和良好的用户体验。

结语通过对数据中心网络架构三层的分析，我们可以看出核心层、汇聚层和接入层在数据中心的运行中起到了至关重要的作用。

它们相互配合，构建了一个高效、稳定、安全的数据中心网络环境。

数据中心网络架构一、引言数据中心是企业或组织存储、管理和处理大量数据的核心部分。

为了提高数据中心的性能、可靠性和可扩展性，数据中心网络架构起着至关重要的作用。

本文将详细介绍数据中心网络架构的标准格式，包括网络拓扑、网络设备、网络协议等方面的内容。

二、网络拓扑1. 核心层：核心层是数据中心网络的中枢部分，负责处理数据中心内部和外部的数据流量。

通常采用三层交换机构建高可用性和高带宽的网络。

核心层交换机应具备高性能、高可靠性和可扩展性的特点。

2. 聚合层：聚合层连接核心层和边缘层，负责将来自边缘层的数据流量聚合并传递给核心层。

聚合层交换机应支持多种网络协议，如VLAN、VXLAN等，并具备高密度端口和灵活的扩展能力。

3. 边缘层：边缘层连接数据中心内部的服务器和存储设备，负责处理服务器之间的数据通信。

边缘层交换机应具备低延迟、高吞吐量和高密度端口的特点，以满足大规模数据中心的需求。

4. 服务器接入层：服务器接入层连接服务器和边缘层交换机，负责将服务器的数据流量传递给边缘层交换机。

服务器接入层交换机应支持高密度端口和灵活的部署方式，以适应不同规模和类型的服务器。

三、网络设备1. 交换机：数据中心网络中的核心设备，用于实现数据的转发和交换。

交换机应具备高性能、低延迟和高可靠性的特点，以满足数据中心的高负载和高可用性要求。

2. 路由器：数据中心网络中的边界设备，用于实现不同网络之间的互联。

路由器应支持多种路由协议，并具备高性能和高可靠性的特点，以实现快速而可靠的数据传输。

3. 防火墙：用于保护数据中心网络免受网络攻击和恶意软件的侵害。

防火墙应具备高性能、多层次的安全策略和灵活的配置能力，以确保数据中心的安全性和可靠性。

4. 负载均衡器：用于均衡服务器之间的数据流量，提高服务器的性能和可靠性。

负载均衡器应具备高吞吐量、低延迟和灵活的负载调度策略，以满足数据中心的负载均衡需求。

四、网络协议1. VLAN：虚拟局域网技术，用于将数据中心内的服务器划分为逻辑上独立的网络，提高网络的安全性和管理性。

数据中心的网络拓扑与布线设计随着互联网的快速发展和数据量的爆炸增长，数据中心成为了大型企业、云服务提供商以及科研机构等组织的重要组成部分。

而一个高效稳定的数据中心离不开合理的网络拓扑和布线设计。

本文将介绍数据中心网络拓扑的常见架构和布线设计的要点，帮助读者了解这一领域的基本知识。

一、数据中心网络拓扑数据中心网络拓扑是指数据中心内部各个网络设备之间的连接方式和结构。

合理的网络拓扑能够提高网络的可靠性、性能和可管理性。

常见的数据中心网络拓扑有以下几种：1. 树状结构（Tree Topology）树状结构是最常见和基本的数据中心网络拓扑。

该拓扑将数据中心的核心交换机作为根节点，将其它交换机和服务器等网络设备连接在其下面形成分支。

这种结构的优点是可扩展性强，易于管理，但是在核心交换机出现故障时会影响整个数据中心的运行。

2. 融合结构（Fabric Topology）融合结构是将树状结构和网状结构相结合的一种数据中心网络拓扑。

它使用多个核心交换机连接数据中心内的各个网络设备，形成网状结构。

这种结构的优点是具有更好的可靠性和吞吐量，但是相比树状结构，其管理复杂度较高。

3. 超融合结构（Hyperconverged Topology）超融合结构是在融合结构的基础上进一步优化的数据中心网络拓扑。

它使用软件定义网络（SDN）技术将数据中心网络虚拟化，将不同的网络逻辑拓扑映射到同一物理基础设施上。

这种结构的优点是提供了更高的灵活性和可管理性，但是相对而言，其实施难度和成本较高。

二、数据中心网络布局设计要点数据中心网络布线设计是指数据中心内网络设备之间的物理连接和布置方式。

一个好的布线设计能够提高网络的可靠性、性能和可维护性。

以下是几个布线设计的要点：1. 合理规划机房空间：机房的面积和高度应根据实际需求进行规划，确保空间足够容纳所有网络设备，并保证设备之间有足够的间距以便于散热和维护。

2. 分层布置网络设备：根据网络拓扑的不同层次，将核心交换机、汇聚交换机和接入交换机等网络设备分别布置在不同的机架或机柜中，以便于管理和故障隔离。

数据中心总体架构随着信息技术的快速发展，数据中心已成为现代企业运营的关键基础设施。

数据中心总体架构的设计与实施，对于确保企业数据的安全、可靠和高效利用至关重要。

本文将探讨数据中心总体架构的构成及实施策略。

一、数据中心总体架构概述数据中心总体架构是指对数据中心的硬件、软件、网络等基础设施进行统一规划、设计和实施，以满足企业业务需求的一种结构模式。

它主要包括基础设施层、网络层、计算层、存储层和应用层五个层面，每个层面都有其特定的功能和作用。

二、基础设施层基础设施层是数据中心总体架构的基础，主要包括场地设施、供电设施、制冷设施等。

这一层的主要任务是确保数据中心的物理环境安全、稳定，能够为上层建筑提供可靠的支撑。

在实施过程中，需要考虑场地选址、电力供应、制冷系统设计等因素，以保证数据中心的正常运行。

三、网络层网络层是连接数据中心内部各个设备的桥梁，主要负责数据的传输和交互。

在网络层的设计和实施过程中，需要考虑到网络的扩展性、稳定性、安全性等因素。

常用的技术包括局域网（LAN）、存储区域网络（SAN）等。

四、计算层计算层是数据中心的“大脑”，主要负责数据处理和计算。

在设计和实施计算层时，需要考虑计算能力、存储能力、网络接口等因素。

常用的技术包括服务器、路由器、交换机等。

五、存储层存储层是数据中心的重要组成部分，主要负责数据的存储和管理。

在设计和实施存储层时，需要考虑数据安全性、可扩展性、可用性等因素。

常用的技术包括独立磁盘冗余阵列（RAID）、网络附着存储（NAS）、直接附加存储（DAS）等。

六、应用层应用层是数据中心总体架构的顶层，主要负责实现企业的业务需求。

应用层的设计和实施需要结合企业的实际业务需求，考虑软件功能、用户体验等因素。

常用的技术包括数据库管理系统（DBMS）、中间件等。

七、数据中心总体架构实施策略1、统一规划：在设计和实施数据中心总体架构时，需要对基础设施、网络、计算、存储和应用等方面进行全面考虑，确保各个层面之间的协调一致。

数据中心是现代社会中非常重要的基础设施之一，它为我们的生活和工作提供了巨大的便利性。

然而，对于大多数人来说，数据中心仍然是一种神秘的存在，他们不清楚其中的架构和组成。

因此，本文将会深入探讨数据中心的架构和组成，帮助读者更好地了解数据中心的运作原理。

1. 综述数据中心是一个集中管理和处理大量数据的物理设备和软件系统的场所。

它负责存储、安全保障和运行大量的服务器、网络设备和存储设备，以保证数据的高效处理和安全传输。

数据中心通常由多个房间或建筑物组成，并配备了强大的电力供应、冷却系统和网络设备。

2. 架构一个数据中心通常采用分层架构来处理数据的流动和处理。

首先是网络层，它负责数据的传输和网络连接。

在网络层中，数据中心通常使用高速网络设备，如交换机和路由器，来实现各个服务器之间的连接和通信。

其次是计算层，它包含大量的服务器用于数据的处理和计算任务。

这些服务器通常是通过集群或虚拟化技术进行管理，以提高资源利用率和计算效率。

最后是存储层，它负责数据的存储和提取。

数据中心通常包括大容量的磁盘阵列和存储设备，以满足数据的长期存储和高效获取的需求。

3. 组成部分在一个数据中心中，有各种各样的设备和组件来支持其正常运作。

首先是服务器，它是数据中心的核心设备之一。

服务器通常由高性能的处理器、内存、硬盘和其他组件组成，用于存储和处理大量的数据。

数据中心还包括网络设备，如交换机和路由器，用于提供网络连接和数据传输。

此外，数据中心还配备了大容量的存储设备，如磁盘阵列和磁带库，用于数据的安全存储和备份。

为了保证数据中心的正常运行，冷却系统和电力供应也是不可或缺的。

冷却系统用于控制数据中心的温度和湿度，以确保设备的稳定运行。

电力供应系统则负责为数据中心提供稳定的电力，并具备一定的冗余性和防护措施，以防止停电或电力波动对数据中心的影响。

4. 安全性数据中心的安全性至关重要，因为它存储了大量的敏感数据和重要信息。

数据中心通常采取多层次的安全措施来保护数据的机密性和完整性。

数据中心网络架构引言概述：数据中心网络架构在现代信息技术领域中扮演着重要的角色。

它是连接服务器、存储设备和网络设备的基础架构，为企业提供高效、可靠和安全的数据传输和存储。

本文将详细阐述数据中心网络架构的五个大点，包括网络拓扑结构、交换机和路由器、网络虚拟化、负载均衡和安全性。

正文内容：1. 网络拓扑结构1.1 三层网络架构：数据中心网络常采用三层结构，包括核心层、汇聚层和接入层。

核心层提供高带宽的互联，汇聚层连接核心层和接入层，接入层连接服务器和终端设备。

1.2 超融合架构：超融合架构将计算、存储和网络功能集成在一起，提供更高的灵活性和可扩展性。

它通过软件定义的方式实现资源的动态分配和管理。

2. 交换机和路由器2.1 核心交换机：核心交换机是数据中心网络的核心设备，负责处理大量的数据流量和路由选择。

它通常具有高性能、低延迟和高可靠性的特点。

2.2 路由器：路由器用于连接不同的网络，实现数据包的转发和路由选择。

在数据中心网络中，路由器通常用于连接不同的数据中心，实现数据的互联和跨数据中心的通信。

3. 网络虚拟化3.1 虚拟局域网（VLAN）：VLAN将物理网络划分为多个逻辑网络，提供更好的网络隔离和安全性。

它可以将不同的用户或部门隔离开来，同时提供更高的网络性能和可管理性。

3.2 虚拟交换机：虚拟交换机是在服务器虚拟化环境中使用的交换机，它可以实现虚拟机之间的通信和网络隔离。

虚拟交换机可以提供更高的灵活性和可扩展性。

4. 负载均衡4.1 负载均衡器：负载均衡器用于分发网络流量到多个服务器，以实现负载均衡和提高系统的可用性。

它可以根据服务器的负载情况动态调整流量分发策略，确保每个服务器都能得到合理的负载。

4.2 服务器集群：服务器集群是将多台服务器组合在一起，共同处理网络请求。

通过负载均衡器的调度，服务器集群可以实现高性能和高可用性的服务。

5. 安全性5.1 防火墙：防火墙用于保护数据中心网络免受未经授权的访问和恶意攻击。

数据中心网络架构数据中心网络架构是指在数据中心内部搭建网络基础设施的规划和设计。

一个稳定、高效的数据中心网络架构对于数据传输、存储和处理非常重要。

本文将详细介绍数据中心网络架构的标准格式。

一、概述数据中心网络架构是指在数据中心内部搭建网络基础设施的规划和设计。

它包括网络拓扑结构、网络设备、网络协议等方面的内容。

一个优秀的数据中心网络架构应该具备高可用性、高性能、可扩展性和安全性等特点。

二、网络拓扑结构数据中心网络拓扑结构是指数据中心内部网络的物理连接方式。

常见的网络拓扑结构包括三层结构、二层结构和超融合结构。

1. 三层结构三层结构是指数据中心网络由核心层、汇聚层和接入层构成的层次化结构。

核心层负责数据中心内部不同区域之间的通信，汇聚层负责连接核心层和接入层，接入层则连接服务器和终端设备。

三层结构具备高可用性和可扩展性，但需要大量的网络设备和管理成本较高。

2. 二层结构二层结构是指数据中心网络由核心交换机和接入交换机构成的扁平化网络结构。

所有服务器和终端设备都连接到接入交换机上，核心交换机则负责转发数据。

二层结构具备低延迟和高性能的特点，但对网络规模有一定的限制。

3. 超融合结构超融合结构是指数据中心网络由软件定义网络（SDN）控制的虚拟网络构成。

通过SDN技术，可以将网络资源动态分配给不同的应用和服务。

超融合结构具备高灵便性和可编程性，但对网络管理和安全性提出了更高的要求。

三、网络设备数据中心网络架构中的网络设备包括交换机、路由器、防火墙等。

这些设备负责数据的转发、路由和安全检查等功能。

1. 交换机交换机是数据中心网络的核心设备，用于实现数据的转发和交换。

常见的交换机有以太网交换机、光纤交换机等。

交换机应具备高吞吐量、低延迟和高可靠性等特点。

2. 路由器路由器是数据中心网络的关键设备，用于实现数据的路由和转发。

路由器可以根据网络地址和路由表来选择最佳路径进行数据传输。

路由器应具备高性能、低延迟和可靠性等特点。

数据中心-生产中心内网络架构1、引言本文档旨在描述数据中心-生产中心内网络架构，包括网络拓扑、设备配置、协议选择等方面的详细内容。

2、网络拓扑2.1 核心交换机在数据中心-生产中心网络架构中，核心交换机起到连接各个子网的作用。

核心交换机应具备高速、可靠的传输性能，并支持冗余配置以确保网络的高可用性。

2.2 边缘交换机边缘交换机连接核心交换机和用户设备，承担数据转发和VLAN划分等功能。

边缘交换机应具备较高的端口密度，并支持多种协议和安全机制，如VLAN、ACL等。

2.3 服务器数据中心-生产中心内的服务器承担处理业务的主要任务。

服务器应按照业务需求进行布置，并采用合适的网络接口和协议与交换机相连。

2.4 存储设备存储设备用于储存大量的数据，应该与核心交换机和服务器相连接，采用高速、可靠的连接方式。

存储设备还应支持网络存储协议，如iSCSI、NFS等。

3、设备配置3.1 核心交换机配置核心交换机需要正确配置VLAN、路由、冗余等功能，以提高网络的性能和可靠性。

此外，还需进行安全配置，如访问控制、入侵检测等。

3.2 边缘交换机配置边缘交换机配置应根据业务需求进行VLAN划分、端口设置、安全设置等。

同时，应注意配置合理的链路聚合，提高链路的带宽和冗余。

3.3 服务器配置服务器配置包括网络接口、IP地质、路由、操作系统等方面。

服务器需要与边缘交换机进行IP地质分配、VLAN配置等，以确保与网络的正常通信。

3.4 存储设备配置存储设备配置包括网络接口、存储池划分、权限控制等方面。

存储设备需要正确配置与服务器之间的连通性，以及合理划分存储资源。

4、协议选择4.1 VLANVLAN用于逻辑隔离不同的网络流量，提高网络的安全性和管理效率。

在数据中心-生产中心内网络架构中，可以根据需求配置不同的VLAN，如管理VLAN、业务VLAN等。

4.2 路由协议路由协议用于实现网络之间的通信，确保数据的正确传输。

在数据中心-生产中心网络架构中，可以选择静态路由、OSPF、BGP等协议，根据网络规模和性能要求进行选择。

数据中心网络架构一、引言数据中心是现代企业中承载关键业务应用和数据存储的重要基础设施。

为了满足日益增长的业务需求和数据量，一个稳定、高效、可扩展的数据中心网络架构是至关重要的。

本文将详细介绍数据中心网络架构的标准格式，包括网络拓扑结构、网络设备选型、网络互联、网络安全等方面的内容。

二、网络拓扑结构1. 核心层核心层是数据中心网络架构的基础，负责承载数据中心内部各个子网之间的高速互联。

在核心层中，应采用高性能的交换机，支持多个冗余路径，以确保网络的高可用性和冗余备份。

此外，还可以考虑使用聚合链路技术，增加网络带宽和可靠性。

2. 聚合层聚合层是数据中心网络架构的中间层，负责连接核心层和边缘层。

在聚合层中，应采用具备较高端口密度和灵便扩展性的交换机，以满足不断增长的网络设备和用户需求。

此外，还可以考虑使用虚拟化技术，将多个物理交换机虚拟为一个逻辑交换机，简化网络管理和配置。

3. 边缘层边缘层是数据中心网络架构的最外层，负责连接服务器、存储设备和终端用户。

在边缘层中，应采用具备高密度端口和低延迟的交换机，以满足对网络带宽和响应速度的要求。

此外，还可以考虑使用网络虚拟化技术，将物理网络资源划分为多个虚拟网络，提高网络资源的利用率。

三、网络设备选型1. 交换机在数据中心网络架构中，交换机是网络设备的核心。

应选择具备高性能、低延迟和可靠性的交换机，以满足对网络带宽和响应速度的要求。

此外，还应考虑交换机的可扩展性和管理性，以便随着业务需求的增长进行灵便扩展和管理。

2. 路由器路由器在数据中心网络架构中起到连接不同子网和外部网络的作用。

应选择具备高性能、多个冗余路径和安全性的路由器，以确保数据中心网络的高可用性和安全性。

此外，还应考虑路由器的可扩展性和管理性，以便随着业务需求的增长进行灵便扩展和管理。

3. 防火墙防火墙是数据中心网络架构中的重要安全设备，用于保护数据中心免受网络攻击和恶意访问。

应选择具备高性能、多个冗余路径和高级安全功能的防火墙，以确保数据中心网络的安全性。
