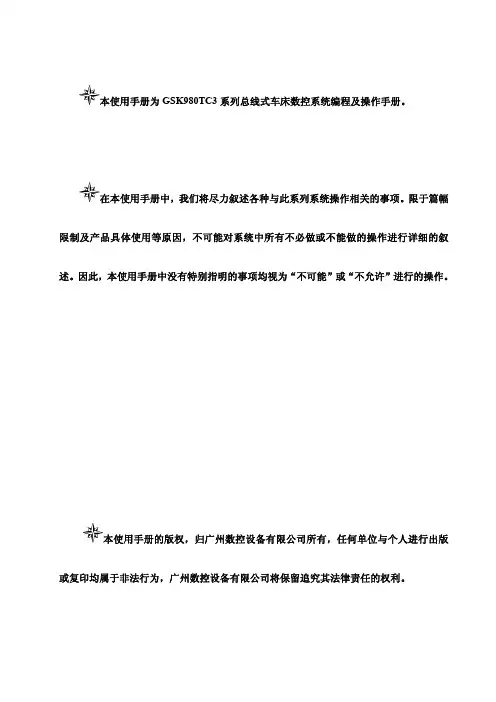

本使用手册为GSK980TC3系列总线式车床数控系统编程及操作手册。
在本使用手册中,我们将尽力叙述各种与此系列系统操作相关的事项。
限于篇幅限制及产品具体使用等原因,不可能对系统中所有不必做或不能做的操作进行详细的叙述。
因此,本使用手册中没有特别指明的事项均视为“不可能”或“不允许”进行的操作。
本使用手册的版权,归广州数控设备有限公司所有,任何单位与个人进行出版或复印均属于非法行为,广州数控设备有限公司将保留追究其法律责任的权利。
GSK980TC3系列总线式车床数控系统 编程及操作手册II前 言尊敬的客户:对您惠顾选用广州数控设备有限公司的GSK980TC3系列总线式车床数控系统产品,本公司深感荣幸并深表感谢!本使用手册为GSK980TC3系列总线式车床数控系统的编程及操作手册 (软件版本V1.5),详细介绍了该系列数控系统的编程及操作方法。
为保证产品安全、正常与有效地运行工作,请您务必在安装、使用产品前仔细阅读本使用手册。
安 全 警 告操作不当将引起意外事故,必须要具有相应资格的人员才能操作本系统。
特别提示: 安装在机箱上(内)的系统电源,是仅为本公司制造的数控系统提供的专用电源。
禁止用户将这个电源作其他用途使用。
否则,将产生极大的危险!前言及安全注意事项本手册的内容如有变动,恕不另行通知IIIGSK980TC3系列总线式车床数控系统 编程及操作手册IV安全注意事项■ 运输与储存1. 产品包装箱堆叠不可超过六层2. 不可在产品包装箱上攀爬、站立或放置重物3. 不可使用与产品相连的电缆拖动或搬运产品4. 严禁碰撞、划伤面板和显示屏5. 产品包装箱应避免潮湿、暴晒以及雨淋■ 开箱检查6. 打开包装后请确认是否是您所购买的产品7. 检查产品在运输途中是否有损坏8. 对照清单确认各部件是否齐全,有无损伤9. 如存在产品型号不符、缺少附件或运输损坏等情况,请及时与本公司联系■ 接 线10. 参加接线与检查的人员必须是具有相应能力的专业人员11. 产品必须可靠接地,接地电阻应不大于0.1Ω,不能使用中性线(零线)代替地线12. 接线必须正确、牢固,以免导致产品故障或意想不到的后果13. 与产品连接的浪涌吸收二极管必须按规定方向连接,否则会损坏产品14. 插拔插头或打开产品机箱前,必须切断产品电源■ 检 修15. 检修或更换元器件前必须切断电源16. 发生短路或过载时应检查故障,故障排除后方可重新启动17. 不可对产品频繁通断电,断电后若须重新通电,相隔时间至少1min前言及安全注意事项安 全 责 任制造者的安全责任——制造者应对所提供的数控系统及随行供应的附件在设计和结构上已消除和/或控制的危险负责。

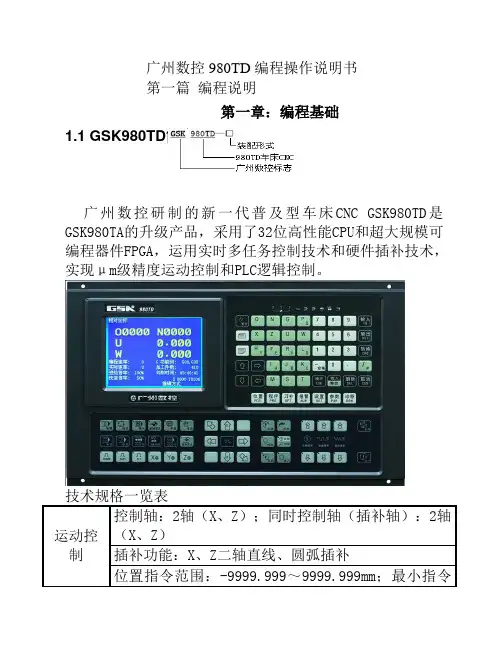

广州数控980TD编程操作说明书第一篇编程说明第一章:编程基础1.1GSK980TD简介广州数控研制的新一代普及型车床CNC GSK980TD是GSK980TA的升级产品,采用了32位高性能CPU和超大规模可编程器件FPGA,运用实时多任务控制技术和硬件插补技术,实现μm级精度运动控制和PLC逻辑控制。
技术规格一览表1.2 机床数控系统和数控机床数控机床是由机床数控系统(Numerical Control Systems of machine tools)、机械、电气控制、液压、气动、润滑、冷却等子系统(部件)构成的机电一体化产品,机床数控系统是数控机床的控制核心。
机控系统由控制装置(Computer Numerical Controler简称CNC)、伺服(或步进)电机驱动单元、伺服(或步进)电机等构成。
数控机床的工作原理:根据加工工艺要求编写加工程序(以下简称程序)并输入CNC,CNC加工程序向伺服(或步进)电机驱动单元发出运动控制指令,伺服(或步进)电机通过机械传动构完成机床的进给运程序中的主轴起停、刀具选择、冷却、润滑等逻辑控制指令由CNC传送给机床电气控制系统,由机床电气控制系统完成按钮、开关、指示灯、继电器、接触器等输入输出器件的控制。
目前,机床电气控制通常采用可编程逻辑控制器(Programable Logic Controler 简称PLC),PLC具有体积小、应用方便、可靠性高等优点。
由此可见,运动控制和逻辑控制是数控机床的主要控制任务。
GSK980TD车床CNC同时具备运动控制和逻辑控制功能,可完成数控车床的二轴运动控制,还具有内置式PLC功能。
根据机床的输入、输出控制要求编写PLC程序(梯形图)并下载到GSK980TD,就能实现所需的机床电气控制要求,方便了机床电气设计,也降低了数控机床成本。
实现GSK980TD车床CNC控制功能的软件分为系统软件(以下简称NC)和PLC软件(以下简称PLC)二个模块,NC模块完成显示、通讯、编辑、译码、插补、加减速等控制,PLC模块完成梯形图解释、执行和输入输出处理。

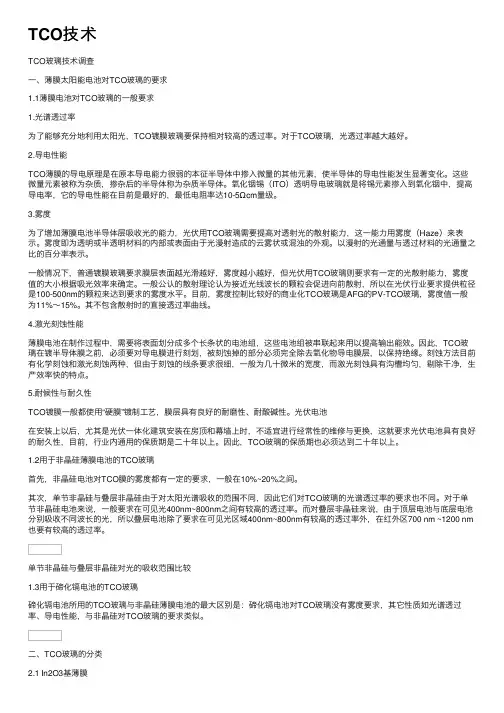

TCO技术TCO玻璃技术调查⼀、薄膜太阳能电池对TCO玻璃的要求1.1薄膜电池对TCO玻璃的⼀般要求1.光谱透过率为了能够充分地利⽤太阳光,TCO镀膜玻璃要保持相对较⾼的透过率。
对于TCO玻璃,光透过率越⼤越好。
2.导电性能TCO薄膜的导电原理是在原本导电能⼒很弱的本征半导体中掺⼊微量的其他元素,使半导体的导电性能发⽣显著变化。
这些微量元素被称为杂质,掺杂后的半导体称为杂质半导体。
氧化铟锡(ITO)透明导电玻璃就是将锡元素掺⼊到氧化铟中,提⾼导电率,它的导电性能在⽬前是最好的,最低电阻率达10-5Ωcm量级。
3.雾度为了增加薄膜电池半导体层吸收光的能⼒,光伏⽤TCO玻璃需要提⾼对透射光的散射能⼒,这⼀能⼒⽤雾度(Haze)来表⽰。
雾度即为透明或半透明材料的内部或表⾯由于光漫射造成的云雾状或混浊的外观。
以漫射的光通量与透过材料的光通量之⽐的百分率表⽰。
⼀般情况下,普通镀膜玻璃要求膜层表⾯越光滑越好,雾度越⼩越好,但光伏⽤TCO玻璃则要求有⼀定的光散射能⼒,雾度值的⼤⼩根据吸光效率来确定。
⼀般公认的散射理论认为接近光线波长的颗粒会促进向前散射,所以在光伏⾏业要求提供粒径是100-500nm的颗粒来达到要求的雾度⽔平。
⽬前,雾度控制⽐较好的商业化TCO玻璃是AFG的PV-TCO玻璃,雾度值⼀般为11%~15%。
其不包含散射时的直接透过率曲线。
4.激光刻蚀性能薄膜电池在制作过程中,需要将表⾯划分成多个长条状的电池组,这些电池组被串联起来⽤以提⾼输出能效。
因此,TCO玻璃在镀半导体膜之前,必须要对导电膜进⾏刻划,被刻蚀掉的部分必须完全除去氧化物导电膜层,以保持绝缘。
刻蚀⽅法⽬前有化学刻蚀和激光刻蚀两种,但由于刻蚀的线条要求很细,⼀般为⼏⼗微⽶的宽度,⽽激光刻蚀具有沟槽均匀,剔除⼲净,⽣产效率快的特点。
5.耐候性与耐久性TCO镀膜⼀般都使⽤“硬膜”镀制⼯艺,膜层具有良好的耐磨性、耐酸碱性。
光伏电池在安装上以后,尤其是光伏⼀体化建筑安装在房顶和幕墙上时,不适宜进⾏经常性的维修与更换,这就要求光伏电池具有良好的耐久性,⽬前,⾏业内通⽤的保质期是⼆⼗年以上。
