55T履带吊拆卸安装方案一、前言履带吊是一种用于吊运、搬运和安装重物的设备，可广泛应用于建筑施工、桥梁建设、矿山开采等领域。

本方案以55T履带吊为例，详细介绍其拆卸和安装流程。

二、拆卸方案1.预备工作a)组织专业人员进行现场勘测，了解吊装物体的形状、重量、位置等情况，确定拆卸方案。

b)编制详细的施工计划和作业指导书，明确人员分工和作业程序。

c)准备好必要的吊装工具、安全设备和防护用品。

2.准备吊装点a)根据物体的重量和形状选择合适的吊装点，要确保吊装点能够均匀受力，以免引起不平衡。

b)清除吊装点周围的障碍物，确保吊装时没有妨碍。

3.安装起重机a)将履带吊运输到吊装现场，然后使用起重机将其组装和安装。

b)确保履带吊的结构牢固，并进行检查和测试，确保其工作正常。

4.拆卸物体a)通过在物体上绑扎钢丝绳或链条，用履带吊进行吊装。

b)在物体吊装点的上方固定挂钩和吊装绳，然后逐渐升高起重机，使物体离地面。

5.小心拆卸a)使用吊装器具和绳索控制物体，确保其稳定和平衡。

b)在物体下方放置好支脚和垫脚板，以防止物体着陆时损坏地面。

c)逐步降低起重机，将物体安全放置在地面上。

6.运输与存放a)使用起重机将吊装物体放置在运输车上，并使用绳索和带子固定好。

b)按照安全要求将吊装物体运输到指定的存放地点，确保不会对周围环境和人员造成伤害。

1.准备工作a)进行现场勘测和施工计划，明确工作内容和作业程序。

b)检查55T履带吊的运输、安装工具和设备，并确保其工作正常。

c)在安装点附近设置安全警示标志，确保施工区域安全。

2.安装平台a)根据所需高度和稳定性要求，选择合适的安装平台。

b)确保安装平台的坚固和平整，并在平台上设置好支撑架和垫脚板。

3.安装吊装器具a)使用起重机将履带吊的吊装器具和配件放置在安装平台上。

b)安装和调整好吊装装置，确保其稳定和牢固，请专业人员进行检验。

4.小心安装a)通过吊装器具将履带吊自卸车上吊下，逐步降低它并将其安置在安装平台上。

履带吊安全操作规程履带吊是一种重型机械设备，用于吊装大型物品，如钢结构、桥梁、建筑物等。

由于其重量和工作环境的复杂性，操作员必须严格遵守安全操作规程，以确保工作场所的安全。

以下是履带吊的安全操作规程，以供参考。

一、操作员要求1.操作员必须年满18岁，并经过履带吊操作培训和持有有效的操作证书。

2.操作员必须具备良好的身体素质和操作技能，且不患有任何影响操作的疾病。

3.操作员需要穿戴符合安全要求的个人防护装备，如安全帽、防护眼镜、防护手套和防滑鞋等。

二、检查与维护1.每次操作前，操作员必须对履带吊进行全面检查，确保机械设备没有任何机械故障或磨损现象。

2.特别注意检查履带、钢索和各种控制系统的工作状态。

3.每日开始工作前，操作员需要检查并确保润滑系统正常工作，润滑油量充足。

4.定期维护履带吊，包括清洁、润滑和更换磨损部件。

三、工作环境1.操作员必须熟悉工作现场和工作任务，确保没有任何障碍物和其他人员进入吊装区域。

2.工作现场必须平整、干净，并明确标记出吊装限制区域。

3.根据工作现场的特点，采取必要的防护措施，如安装安全围栏和防护网等。

四、操作准则1.操作员必须按照履带吊的使用说明书进行操作，并遵循相关安全标志和指示。

2.在吊装过程中，必须保持警惕，注意观察吊装绳索、起重物体和环境，并始终保持通信畅通。

3.禁止超载操作，严格按照履带吊的额定负载进行吊装作业。

4.严禁在履带吊下行走、站立或停靠其他设备，保持安全距离。

5.禁止在履带吊悬吊物下通行，确保从安全通道通过，且禁止悬吊物倾斜。

五、风险控制1.对于风速超过规定的操作限制或恶劣天气条件下，禁止使用履带吊进行吊装作业。

2.操作员应当定期接受安全培训，并了解应急预案和逃生路线。

六、紧急情况处理1.发生紧急情况时，操作员应保持冷静，并立即启动紧急停车装置。

2.操作员应迅速通知现场人员并按照事先制定的应急预案进行处置。

3.紧急情况下，切勿私自操作，应等待专业人员的指示和帮助。

XGC55履带起重机亮点介绍1.安全可靠的控制系统工作和安装两种操作模式方便可靠；紧急电气控制系统、安全及监控装置齐全。

高集成度的液压主阀，简化液压管路，使得故障点大大减少。

选配的旁路过滤系统，有效防止液压油乳化，延长系统元器件寿命。

2.卓越的操作性能创新性采用微控调节技术，大大提高整车动作的平稳性与精确度。

3.强大的起重能力主臂最大起重能力55t/3.7m，副臂最大起重能力11.4t/11m。

最长主臂52m,固定副臂最长组合43m+16m。

4.丰富的作业工况组合及工况轻松切换（选配功能）主臂工况、带臂端单滑轮及其吊钩的主臂工况、带固定副臂及其吊钩的主臂工况、固定副臂工况、带主臂吊钩的固定副臂工况、带主臂吊钩的臂端单滑轮工况，作业工况组合丰富且主副钩工况能实现一键轻松切换，满足各种吊装需求。

5.高效的作业效率丰富的组合动作和理想的单绳速度，作业轻松高效。

6.便捷的拆装功能配备人字架自扳起功能，无需辅助车辆，轻松实现人字架自扳起；臂架销轴双尖头及二重倒角技术，实现臂架拆装快捷高效。

7.灵活的配置组合发动机、泵、阀、机构、马达、回转支承等关键零部件均有国产和进口两种配置，主起升还有快放型配置，另有主臂走台板、监控系统、防雷击保护装置、电子水平仪、行走反向等多种功能可供用户选购，可满足不同用户群体需求。

8.模块化的部件设计百吨级以下XGC系列产品的固定副臂、臂端单滑轮、平衡重、吊钩能实现通用，可大大减少用户购买XGC系列产品的成本。

9.方便的维修技术需调整部位接近时间不大于10min/人，需日常保养部位接近时间不大于30 min/人，最长维修接近时间不大于2h/人；选配GPS远程监控系统方便用户进行设备维护与管理。

10.独具特色的外观造型XGC55是一款运用工业设计手段打造的全新造型产品。

仿生设计技术研发的新型操纵室外观时尚新颖，内饰与控制系统经过人体仿真软件模拟实验，操作更加便捷舒适，视野更宽广。

XGC55履带起重机技术规格书履带起重机型号：XGC55最大额定起重量：55t/3.7m最大额定起重力矩：203.5t.m一、产品的部件和系统描述一）上车部分1、臂架组合方式XGC55履带起重机的臂架为高强无缝钢管作为弦管和腹管，辅以高强钢板分段焊接成中间等截面，两端变截面的四弦管空间桁架结构。

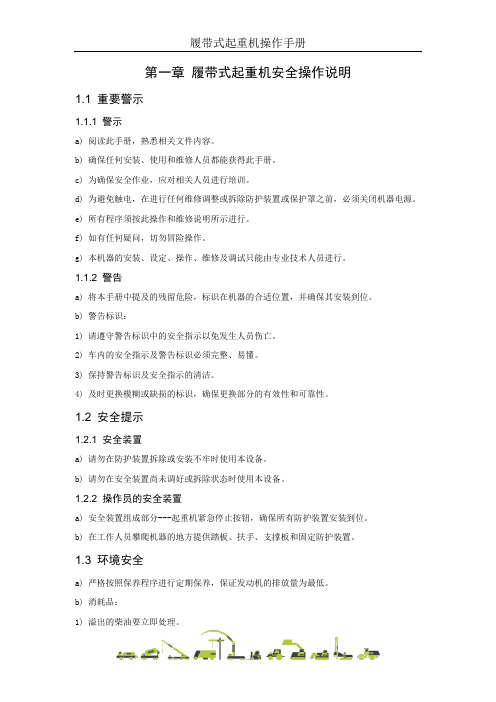

第一章履带式起重机安全操作说明1.1 重要警示1.1.1 警示a) 阅读此手册，熟悉相关文件内容。

b) 确保任何安装、使用和维修人员都能获得此手册。

c) 为确保安全作业，应对相关人员进行培训。

d) 为避免触电，在进行任何维修调整或拆除防护装置或保护罩之前，必须关闭机器电源。

e) 所有程序须按此操作和维修说明所示进行。

f) 如有任何疑问，切勿冒险操作。

g) 本机器的安装、设定、操作、维修及调试只能由专业技术人员进行。

1.1.2 警告a) 将本手册中提及的残留危险，标识在机器的合适位置，并确保其安装到位。

b) 警告标识：1) 请遵守警告标识中的安全指示以免发生人员伤亡。

2) 车内的安全指示及警告标识必须完整、易懂。

3) 保持警告标识及安全指示的清洁。

4) 及时更换模糊或缺损的标识，确保更换部分的有效性和可靠性。

1.2 安全提示1.2.1 安全装置a) 请勿在防护装置拆除或安装不牢时使用本设备。

b) 请勿在安全装置尚未调好或拆除状态时使用本设备。

1.2.2 操作员的安全装置a) 安全装置组成部分---起重机紧急停止按钮，确保所有防护装置安装到位。

b) 在工作人员攀爬机器的地方提供踏板、扶手、支撑板和固定防护装置。

1.3 环境安全a) 严格按照保养程序进行定期保养，保证发动机的排放量为最低。

b) 消耗品：1) 溢出的柴油要立即处理。

2) 仅限使用保养手册中推荐的润滑油。

3) 严格按照当地和国家的规定处理废弃物。

4) 废弃物如处理不当会影响生态环境，且是违法行为。

5) 本设备涉及的潜在危害废弃物包括油、燃油、冷却剂、过滤器和蓄电池等。

6) 排放液体时，要使用防泄漏容器。

请勿使用食品或饮料容器，以免误食。

7) 请勿将废弃物排入地面、下水道或水源处。

8) 保证安全处理所有消耗品和更换的零件，把对环境的影响降至最低。

c) 机器的处理：本机器必须由专业的机器破碎机进行处理。

1.4 人员保护a) 宽松或有口袋的衣服可能会绞到运转的机器中。

QUY55强夯型履带式起重机亮点介绍1.超大功率发动机，排放满足国II标准。

配置上柴SC8D170.2G2B1型六缸直列、四冲程、涡轮增压、空空中冷发动机；额定功率/转速：125KW/1800rpm; 最大扭矩/转速： 730±6%N.m/1260 rpm;排放标准满足国II要求。

空滤器采用蚌埠国威空滤器，可靠稳定的除尘效果保证主机平稳长时间运行。

2.制动器的开启和关闭采用具有专利技术的逻辑集成控制阀，且制动器控制压力来自主油路，更加安全可靠。

3.主系统采用总功率变量泵控制，起重机主要动作均采用先进的液压比例控制技术，操作者可通过操纵液控手柄的移动方向和位移大小来控制各执行机构的运动方向及运动速度，可无极调速同时具有良好的微动性。

4.采用HIRSCHMANN公司与我公司合作开发，其为我公司量身定做的全自动力矩限制器，动态图形、数字显示作业参数，可自动停止危险方向的动作，并进行声音报警。

控制器与显示器通过CAN总线技术进行数据通讯，系统可靠性高。

与常规电气相结合，实现起重机的自动控制，大大提高起重机的作业安全性、可靠性和作业效率。

5.采用单排四点接触球式回转支承，是我公司与徐州罗特艾德公司共同研发、其为我公司量身定做的产品，性能优越，质量稳定可靠。

6.高通过性，适合任何地面。

履带可收缩，通过履带伸缩油缸实现履带梁的扩张与收缩,下车工作时，履带轨距为3610mm,运输时轨距可以收缩到2640mm。

由行走马达、减速机、驱动轮来实现整机的直线行走及转弯，最大行走速度1.35Km/h。

车架离地高度达到360mm，通过性好，更适合在强夯时凸凹不平的路面通过、行走。

7.发动机转速、水温、机油压力、工作时间实时监控。

显示器，力限器，角度传感器，拉力传感器，高度限位器，过仰接近开关有机组合，实现对整机安全性能的监控及实时工作状态的指示。

采用ECU控制器，脚油门，手油门，通过CAN通讯方式实现对发动机转速的高效控制。

如有你有帮助，请购买下载，谢谢！1、起重机一般安全操作规程1.1定义1.1.1主管人员1.1.2起重司机（操作员）1.1.3雇佣组织1.1.4额定载荷1.1.5设备状态1.1.6重心1.1.7使用1.1.8用户组织用户1.1.9指派人员1.2起重机操作管理1.2.1安全工作制度1.2.2起重机操作管理1.2.3合同条件1.3人员的选择、职责和基本要求1.3.1基本要求1.3.2驾驶员职责1.3.3指挥员职责1.3.4全体机组人员职责1.3.5现场管理人员职责1.3.6项目施工计划1.3.7安全检查羡慕1.3.8操作注意事项1.3.9发生触电事故时的应急措施1.3.10预防雷击和地震的安全措施1.3.11风对起重机的影响1.3.12有关风的一些说明1.3.13风速的测定方法1.3.14起重机的防风措施1.3.15环境温度对起重机的影响1.3.16灾害防护措施及自救逃生方法1.3.17起重机的清洁1.3.18起重机工作噪声说明2.产品主要用途及简介3.主要技术参数3.1整机外形及技术参数3.2起重机注意组成件结构性能参数4.起重机操作作业方法4.1发动机的启动与熄火4.1.1发动机的启动如有你有帮助，请购买下载，谢谢！4.1.2发动机的预热4.1.3发动机的熄火4.2取力装置的操作4.2.1接通取力装置的操作4.2.2断开取力装置的操作4.3支腿系统的伸缩操作4.3.1操纵注意事项4.3.2支腿各部件名称4.4油门操作4.5起升机构操作4.6主起升臂伸缩操作4.7主臂变幅操作4.8回转机构操作4.9标牌说明5.起重附件的安装、操作使用5.1副臂的安装及注意事项5.2回转支承5.3主副钩5.4钢丝绳倍率的变换5.4.1作业条件5.4.2注意事项5.4.3使用钢丝绳的注意事项6.上车电气系统操作说明6.1操纵室电气构成6.2力矩限制器显示器说明6.3右控制器说明6.4左控制器说明6.5继电器说明6.6电气使用说明7液压使用说明7.1查看液压油液位7.2液压系统说明7.3技术参数7.4液压油的使用说明8.安全装置8.1力矩限制器8.2三圈保护器（计数器）8.3系统压力开关8.4液压压力开关8.5液压滤油器阻塞报警灯9.安全操作注意事项10.油料的使用及维护10.1液压油10.2齿轮油10.3润滑脂10.4静压油11.定期检查1.起重机一般安全操作规程1.1定义1.1.1主管人员：具有必备理论与实践指示在正确操作起重机和起重设备方面具有相关经验的人员、1.1.2起重机司机（操作员）操纵起重机进行吊装作业或实行起重机安装作业的人员。

履带式吊车安全操作规程履带式吊车是一种用于吊装和运输重型物品的专业设备。

由于其工作特点，安全操作规程至关重要。

下面是履带式吊车安全操作规程的详细内容：一、总则履带式吊车操作人员必须严格遵守国家法律法规、行业标准和企业规章制度，严格按照操作规程进行操作，确保吊车的安全运行。

二、操作人员的证件和资质1. 操作人员必须持有有效的履带式吊车操作证，并定期进行技能培训和考试，合格后方可继续操作。

2. 操作人员必须了解吊车的结构、性能、使用方法和操作规程，具备独立操作的能力。

3. 操作人员必须身体健康，不得饮酒、服用影响判断能力的药物。

三、吊车日常检查1. 每天使用吊车前，操作人员必须进行全面检查，包括但不限于吊钩、钢丝绳、履带、发动机等部分的检查，确保各部件正常工作。

2. 发现异常情况或故障必须及时向维修人员报告，并等待维修人员处理完毕后方可进行操作。

四、吊装前的准备工作1. 吊装前必须对吊装物进行细致的评估，确定吊装物的重量、尺寸、重心位置及安全起吊点。

2. 确定吊装区域内是否存在电线、管道等障碍物，并采取相应措施进行处理。

3. 确定工作区域的坡度和稳定性，必要时采取加固措施，并由专业人员进行评估。

4. 确保吊车周围区域清洁无杂物，避免碰撞和人员滑倒等意外事故的发生。

五、吊装操作注意事项1. 按照操作手册规定的顺序和步骤进行操作。

2. 严格控制起吊高度，避免超过吊车额定起重量。

3. 操作人员应保持良好的视野，确保起吊的物体不会撞到墙壁、天花板和其他建筑物。

4. 吊装过程中，必须保持稳定，避免晃动和突然变速。

5. 在起吊物体之前，必须确认起吊点是否牢固可靠，吊钩是否已正确连接。

6. 悬挂的重物在悬空期间不能长时间悬挂，必须尽快放下或稳定。

7. 在狭小空间或有隐患的情况下，必须保持警觉和谨慎，避免事故的发生。

六、吊装结束后的工作1. 吊装结束后，必须将履带式吊车停放在安全的地方，关闭发动机和电源，并加锁保护。

履带式吊车安全操作规程履带式吊车是一种常见的工程机械，用于吊装、运输和搬运重物，广泛应用于建筑工地、港口、车辆维修等领域。

为了确保履带式吊车的安全使用，制定并遵守相应的操作规程至关重要。

下面将介绍履带式吊车的安全操作规程。

一、履带式吊车的安全检查1.每日检查：在使用前，必须对履带式吊车进行日常检查。

包括检查吊车主体结构、臂架、起重机构、液压油路、电器系统等部位是否存在损坏或故障，以及有无泄露、断裂、松动等现象。

2.定期检查：每周或每月对履带式吊车进行定期的检查和维护，包括润滑各连接处，更换磨损部件，检查电气系统的接线状态等。

对于发现的问题及时处理或报修，并且保留相应的检查记录。

二、工作前的准备工作1.选择合适的工作场地：确保工作场地平整、坚固，并能够承受吊车的重量和运动。

避免在软弱、滑动的地面上操作，以免导致吊车失稳。

2.制定详细的工作计划：在进行吊装任务前，制定详细的工作计划，确定好吊装物的重量、尺寸、吊装高度等参数，并根据实际情况选择合适的吊装方式和工作设备。

3.确认现场安全：在开始工作前，确保现场没有人员和障碍物，清理所需的工作区域，做好周围的警示标志和隔离措施，确保坠物飞溅区域有有效的安全防护措施。

三、履带式吊车的操作规程1.操作人员必须具备合格的操作证书，并且熟悉吊车的结构和工作原理，掌握各种控制杆的作用及操作方法。

2.在操作吊车时，必须保持清醒、专注，禁止饮酒、吸烟或使用药物。

3.严格遵守吊车的额定载荷和工作范围，不得超载操作。

4.在吊装物体前，根据吊装物的大小、重量和高度，选择合适的配重和吊钩。

5.在吊装过程中，不得超速行驶和急刹车，保持吊车平稳，避免突然变向和急转弯。

6.遵循“吊全控制、挪完停稳”的原则，即在挪动吊车时，必须先停稳再进行吊装操作。

7.在吊装时，不得站在或靠近吊装物体下方，尤其是在起重物体悬空的情况下，以免发生意外伤害。

8.遇到恶劣天气或气候条件时，如大风、暴雨等，应停止使用吊车并进行相应的防护措施。
