微波超短波疗法

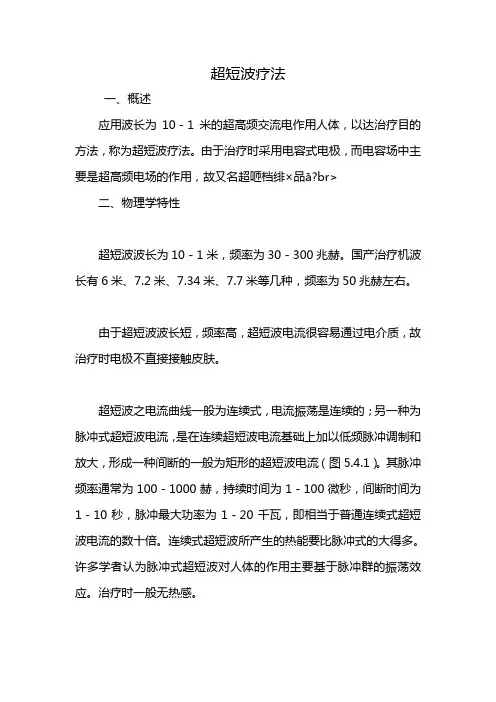

超短波疗法

一、概述

应用波长为10－1米的超高频交流电作用人体，以达治疗目的方法，称为超短波疗法。由于治疗时采用电容式电极，而电容场中主要是超高频电场的作用，故又名超咂档绯×品ā?br>

二、物理学特性

超短波波长为10－1米，频率为30－300兆赫。国产治疗机波长有6米、7.2米、7.34米、7.7米等几种，频率为50兆赫左右。

由于超短波波长短，频率高，超短波电流很容易通过电介质，故治疗时电极不直接接触皮肤。

超短波之电流曲线一般为连续式，电流振荡是连续的；另一种为脉冲式超短波电流，是在连续超短波电流基础上加以低频脉冲调制和放大，形成一种间断的一般为矩形的超短波电流（图5.4.1）。其脉冲频率通常为100－1000赫，持续时间为1－100微秒，间断时间为1－10秒，脉冲最大功率为1－20千瓦，即相当于普通连续式超短波电流的数十倍。连续式超短波所产生的热能要比脉冲式的大得多。许多学者认为脉冲式超短波对人体的作用主要基于脉冲群的振荡效应。治疗时一般无热感。

此外，近年来还有大功率（输出功率1000瓦以上）超短波治癌机出现，用以治疗恶性肿瘤。

三、生物物理学特征

超短波作用人体产生各种生理反应的基本因素是热效应和非热效应。

（一）热效应 由于人体是一个具有导电体和电介质的复合组织，在超短波作用下，体内同时形成了传导电流和位移电流。由于其频率更高，电介质的阻力越来越小，就形成了超短波治疗时，位移电流成分占优势，以介质损耗产热为主。但当频率极高时，偶极子就来不及转动或转动幅度极小，使介质损耗下降以至产热减少。这就说明产热随频率增加而增加的正比关系，只适用于一定范围之内的振荡频率。这种位移电流为克服介质阻力而产热，而介质损耗的大小与组织的介电常数密切相关，由于人体内各种组织的介电常数差别较小，故在超短波作用下产生的热分布比较均匀。这种产热情况比较复杂，可按公式分析

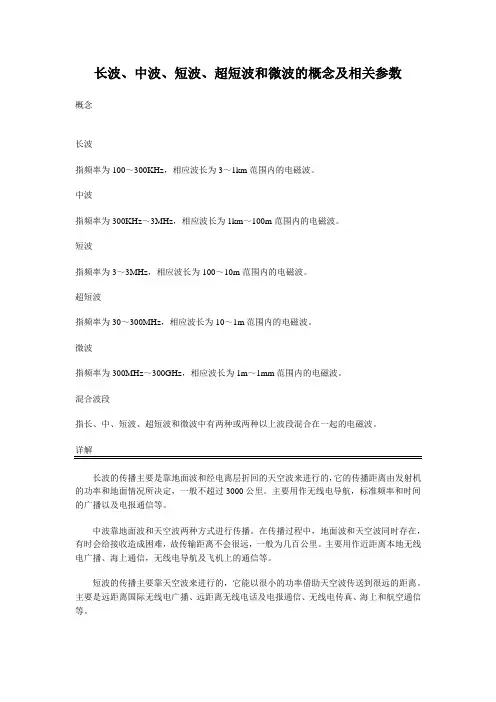

长波、中波、短波、超短波和微波的概念及相关参数

概念

长波

指频率为100～300KHz，相应波长为3～1km范围内的电磁波。

中波

指频率为300KHz～3MHz，相应波长为1km～100m范围内的电磁波。

短波

指频率为3～3MHz，相应波长为100～10m范围内的电磁波。

超短波

指频率为30～300MHz，相应波长为10～1m范围内的电磁波。

微波

指频率为300MHz～300GHz，相应波长为1m～1mm范围内的电磁波。

混合波段

指长、中、短波、超短波和微波中有两种或两种以上波段混合在一起的电磁波。

详解

长波的传播主要是靠地面波和经电离层折回的天空波来进行的，它的传播距离由发射机的功率和地面情况所决定，一般不超过3000公里。主要用作无线电导航，标准频率和时间的广播以及电报通信等。

中波靠地面波和天空波两种方式进行传播。在传播过程中，地面波和天空波同时存在，有时会给接收造成困难，故传输距离不会很远，一般为几百公里。主要用作近距离本地无线电广播、海上通信，无线电导航及飞机上的通信等。

短波的传播主要靠天空波来进行的，它能以很小的功率借助天空波传送到很远的距离。主要是远距离国际无线电广播、远距离无线电话及电报通信、无线电传真、海上和航空通信等。 超短波，又叫米波或甚高频无线电波。主要传播方式是直射波传播，传播距离不远，一般为几十公里。主要用作调频广播、电视、导航、雷达及射电天文学等。

微波;主要是直射波传播。微波的天线辐射波束可做得很窄，因而天线的增益较高，有利于定向传播；又因频率高，信道容量大，应用的范围也很广。主要用作定点及移动通信、导航。雷达定位测速、卫星通信、中继通信、气象以及射电天文学等方面。

==========================================

我们按照无线电波的波长人为地把电波分为长波（波长1000米以上），中波（波长100-1000米），短波（波长10-100米），超短波和微波（波长为10米以下）等等.各个波段的传播特点如下：

WB-3100型微波治疗仪 技术参数

工作原理：

微波是指波长很短的无线电波，它所包括的波长范围通常是指频率在300MHz～300GHz(即波长在lm—lmm)之间的电磁波。微波多功能治疗仪，是利用微波的聚热效应照射人体病变部位，该处水分子随微波场而振动发热，加速血液循环及组织的新陈代谢，促进血液和神经功能的恢复。尤其对抑制细菌增长、消炎、消肿具有显著的疗效。其应用范围广，疗效显著，已被国内外许多医疗机构采用，对一些疾病的治疗取得了令人满意的效果。

WD—3100微波治疗仪采用微波的频率是2450MHZ，在人体上其作用深度为3—5cm，对局部作用一定时间后，深5cm处的温度可升至40℃，它产生的热效应穿透力强，有效率高，这是红外、短波、超短波的致热所无法比拟的，它的穿透力可通过脂肪层到肌肉层，因此利用微波能量可以活血、消炎、止痛，对各种炎症具有显著疗效。

主要技术参数和特点：

1．面板采用数码管显示；

2．松下磁控管；

3．电源适应范围：AC：电压220V±10％ 频率：50Hz±5％

4．输出功率： 理疗0—60W，治疗0—lOOW；

5．时间控制： 治疗时：0—99秒，以1秒步进；

理疗时：0—30分，以1分步进；

以上范围内可调；且二者都有报警声响提示；

6．微波频率：2450MHz±50MHz：

7．环境温度：5℃—40℃

8．整机功率：360W；

9．驻波系数：≤3；

10．驻波比：≤1.5；

11．外壳泄露：≤2mw／cm2；

12．无用辐射：≤2mw／cm2；

13．具有误操作、过载、温控保护功能，确保安全；

14．开关控制：由微电脑控制，具有手动与脚踏两种控制模式。

仪器标准配置：

主机：1台；包装箱：1个；

探头线(理疗和治疗)：2根；

理疗探头：2个；治疗探头：7个

脚踏开关：1个；地线：l根；

电源线：1根；支架：1套： 徐州市宝兴医疗设备有限司 BX-8100型数码电子阴道镜

康复科超短波微波疗法

【适应症】超短波作用于机体组织，除温热作用外，还有非热效应，具有消炎、镇痛和促进组织愈合的作用，用于治疗急慢性炎症、肌肉关节疼痛等。

【禁忌症】心脏植有起搏器、有出血倾向、妊振早期、治疗部位有金属异物、早期恶性肿瘤等。

【操作】

（一）小功率超短波用于面部、趾、指等小部位，大功率超短波适用于躯干、肢体等大部位。

（二）开启电源预热1～2分钟，调节输出至治疗所需剂量。

（三）治疗剂量分为无热量、微热量和温热量。

（四）治疗中工作人员应经常询问患者，如有不适如头晕、心慌，应停止治疗。

（五）治疗完毕，将输出调至预热挡，准备下位患者治疗。

【注意事项】治疗急性炎症时，应严格无热量、短时间治疗。其它注意事项同短波疗法。

微波疗法

【适应症及禁忌症】同超短波疗法。

【操作】

（一）按医嘱选好辐射器，圆形或长方形。电缆两头接头必须紧密连接，螺丝旋紧。

（二）将辐射器对准治疗部位，辐射距离5～10m。

（三）接通电源，待预热后高压自动接通，调计时旋钮到所需时间，然后调节输出至所需剂量。

（四）治疗剂量可分无热量（20～40W）、微热量（40～60W）、温热量（60～120W）

（五）治疗结束，机器输出自动回到零位，将输出开关调至零位，关闭电源。

【注意事项】

（一）除去治疗部位的金属物品，头面部治疗应戴防护眼罩。治疗下腹部时，事先用钢网保护。

（二）局部感觉迟钝或血循环严重障碍者应用时应注意观察反应情况。

（三）辐射器与同轴电缆的接触必须严密，同轴电缆应避免潮湿或弯折。 （四）微波治疗机之吹风机如发生障碍，应停止使用。未接上辐射器时，不能开机器，以免损坏磁控管。

（五）工作人员勿停留在微波直接辐射区内。
