计量标准技术报告二等铂电阻温度计标准装置

.-

计 量 标 准 技 术 报 告

计 量 标 准 名 称 二等铂电阻温度计标准装置

计 量 标 准负责人

建标单位名称(公章)

填 写 日 期 2016 .1

.-

目 录

一、建立计量标准的目的…………………………………………………………..( 1 )

二、计量标准的工作原理及其组成………………………………………………..( 1 )

三、计量标准器及主要配套设备…………………………………………………..( 2 )

四、计量标准的主要技术指标……………………………………………………..( 3 )

五、环境条件………………………………………………………………………..( 3 )

六、计量标准的量值溯源和传递框图……………………………………………..( 4 )

七、计量标准的重复性试验………………………………………………………..( 5 )

八、计量标准的稳定性考核………………………………………………………..( 6 )

九、检定或校准结果的测量不确定度评定……………………………………....( 7 )

十、检定或校准结果的验证………………………………………………………( 19 )

十一、结论…………………………………………………………………………( 20 )

十二、附加说明……………………………………………………………………( 20 )

.-

一、建立计量标准的目的

随着国民经济的快速发展，工作用热电阻在测温领域的运用，越来越广泛，为了适应社会发展的需要，满足我所的溯源需求，进一步开拓所新的业务，有必要在所建立工作用热电阻检定装置，严格按检定规程要求进行工作用热电阻的检定工作，规范检定行为。同时，我所已经具有满足工作用热电阻检定规程要求的环境条件、设施、标准仪器及配套设备，符合开展工作用热电阻检定工作的条件，具备开展工作用热电阻检定工作的能力。本检定装置的建立可覆盖测量范围在（-30～300）℃的工作用热电阻的检定。

计量标准技术报告

计量标准名称 热电阻检定装置

计量标准负责人 杨秋兰

建标单位名称（公章） 南平市计量所

填 写 日 期 2011.03

目 录

一、建立计量标准的目的……………………………………………………………（ ）

二、计量标准的工作原理及其组成…………………………………………………（ ）

三、计量标准器及主要配套设备……………………………………………………（ ）

四、计量标准的主要技术指标………………………………………………………（ ）

五、环境条件…………………………………………………………………………（ ）

六、计量标准的量值溯源和传递框图………………………………………………（ ）

七、计量标准的重复性试验…………………………………………………………（ ）

八、计量标准的稳定性考核…………………………………………………………（ ）

九、检定或校准结果的测量不确定度评定…………………………………………（ ）

十、检定或校准结果的验证…………………………………………………………（ ）

十一、附加说明………………………………………………………………………（ ）

一、建立计量标准的目的

工业热电阻是测量温度的传感器，在企业中应用广泛，属于量大面广的计量器具，为了做好南平地区温度的量传，建立本计量标准。确保全地区各企、事业单位温度的量传。

二、计量标准的工作原理及组成

本计量标准装置由以下标准器和设备组成:

1. 二等标准铂电阻温度计

2. HY2003B六位半高准确度数字式热电阻测试仪

3. 接触热电势≤1.0µV的多点转换开关

4. 制冷恒温槽:U≤0.04℃,k=2

5. 油恒温槽:水平温场≤0.01℃；垂直温场≤0.02℃；10min变化≤0.04℃

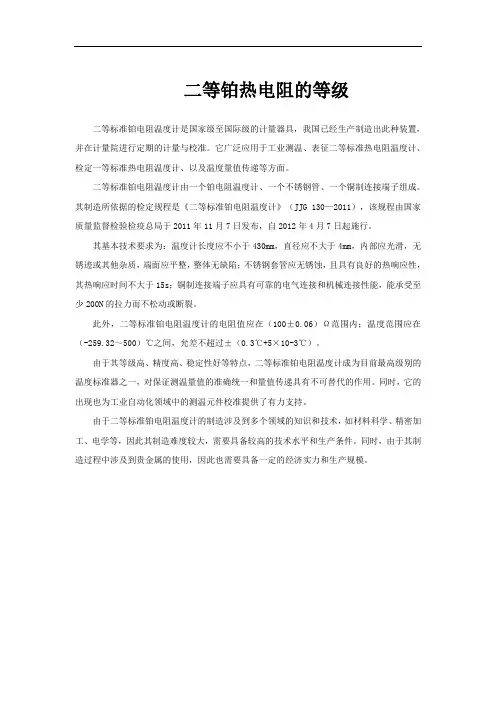

二等铂热电阻的等级

二等标准铂电阻温度计是国家级至国际级的计量器具，我国已经生产制造出此种装置，并在计量院进行定期的计量与校准。它广泛应用于工业测温、表征二等标准热电阻温度计、检定一等标准热电阻温度计、以及温度量值传递等方面。

二等标准铂电阻温度计由一个铂电阻温度计、一个不锈钢管、一个铜制连接端子组成。其制造所依据的检定规程是《二等标准铂电阻温度计》（JJG 130—2011），该规程由国家质量监督检验检疫总局于2011年11月7日发布，自2012年4月7日起施行。

其基本技术要求为：温度计长度应不小于430mm，直径应不大于4mm，内部应光滑，无锈迹或其他杂质，端面应平整，整体无缺陷；不锈钢套管应无锈蚀，且具有良好的热响应性，其热响应时间不大于15s；铜制连接端子应具有可靠的电气连接和机械连接性能，能承受至少200N的拉力而不松动或断裂。

此外，二等标准铂电阻温度计的电阻值应在（100±0.06）Ω范围内；温度范围应在（-259.32～500）℃之间，允差不超过±（0.3℃+5×10-3℃）。

由于其等级高、精度高、稳定性好等特点，二等标准铂电阻温度计成为目前最高级别的温度标准器之一，对保证测温量值的准确统一和量值传递具有不可替代的作用。同时，它的出现也为工业自动化领域中的测温元件校准提供了有力支持。

由于二等标准铂电阻温度计的制造涉及到多个领域的知识和技术，如材料科学、精密加工、电学等，因此其制造难度较大，需要具备较高的技术水平和生产条件。同时，由于其制造过程中涉及到贵金属的使用，因此也需要具备一定的经济实力和生产规模。

二等铂电阻温度计标准装置是一种用于测量温度的精密仪器，主要用于检定和校准工业铂电阻温度计。二等标准铂电阻温度计是温度计量中的重要标准，其测量结果的准确性对于保障国家温度计量的一致性和准确性具有重要意义。

二等铂电阻温度计标准装置的主要组成部分包括：

1. 铂电阻温度计：作为测量温度的基准，铂电阻温度计具有高精度、稳定性好、线性度好等特点。

2. 温度控制器：用于控制恒温环境，保证铂电阻温度计在测量过程中不受环境温度影响。

3. 数据处理系统：用于采集铂电阻温度计的电阻值，并将其转换为温度值。此外，数据处理系统还可对测量结果进行处理和分析，以评定测量不确定度。

4.

通信接口：用于与外部设备（如计算机、示波器等）进行数据交换。

5. 电源系统：为整个装置提供稳定的电源。

二等铂电阻温度计标准装置的工作原理：

当温度发生变化时，铂电阻的电阻值也会随之变化。通过测量铂电阻的电阻值，可以间接地得知温度变化。为了确保测量结果的准确性，二等铂电阻温度计标准装置采用了比较法进行测量。即在已知温度条件下，将待测铂电阻与标准铂电阻进行比较，从而得出待测铂电阻的温度值。

在实际应用中，二等铂电阻温度计标准装置的测量不确定度主要来源于以下几个方面：

1. 标准铂电阻的不确定度：包括标准铂电阻自身的精度、稳定性等因素。

2. 环境温度的影响：环境温度的变化会影响铂电阻的电阻值，从而影响测量结果。

3. 测量方法的不确定度：包括测量设备的分辨率、测量次数、数据处理方法等因素。

4. 操作人员的影响：操作人员的技术水平、经验等因素也会对测量结果产生影响。
