三角形挂篮设计计算书

  • 格式：docx
  • 大小：540.74 KB
  • 文档页数：40

百度文库 - 好好学习，天天向上

-1

津秦客运专线

48+80+48米连续箱梁

三角形挂篮计算书

2009-7

百度文库 - 好好学习，天天向上

-1 目 录

目 录 .............................................................................................................................................. 1

第1章 设计计算说明 ...................................................................................................................... 1

设计依据 .................................................................................................................................... 1

工程概况 .................................................................................................................................... 1

1.3.1 主要技术参数 ...................................................................................................... 2

1.3.2 挂篮构造 .............................................................................................................. 2

1.3.3 挂篮计算设计荷载及组合 .................................................................................. 2

第2章 挂篮底模系统及吊杆计算 .................................................................................................. 3

2.1底模板面板计算 4

2.1.1计算简图 4

2.1.2.计算荷载 ............................................................................................................... 4

2.1.3. 结算结果 ............................................................................................................. 5

2.2底模板横肋计算 7

2.2.1. 预压荷载作用下底模横肋计算 ......................................................................... 7

2.2.2. 浇筑混凝土时底模板横肋的计算 ............................................................................. 8

2.3 底模纵梁计算 ....................................................................................................................... 9

2.3.1. 预压荷载作用下底模纵梁计算 ................................................................................. 9 百度文库 - 好好学习，天天向上

-2 2.3.2. 浇筑1#段混凝土时底模纵梁的计算 ..................................................................... 11

2.3.3. 浇筑4#段混凝土时底模纵梁的计算 ..................................................................... 14

2.4 底模后横梁计算 ................................................................................................................. 16

2.4.1. 预压荷载作用下底模后横梁计算 ........................................................................... 16

2.4.2. 浇筑混凝土时底模后横梁的计算 ........................................................................... 18

2.5 底模前横梁与前上横梁计算 ............................................................................................. 20

2.5.1. 预压荷载作用下底模前横梁与前上横梁计算 ....................................................... 20

2.5.2. 浇筑混凝土时底模前横梁与前上横梁的计算 ....................................................... 23

2.6 底模后锚杆、前吊杆计算 ................................................................................................. 26

2.6.1.预压状态下后锚杆计算 ............................................................................................. 26

2.6.2.浇筑混凝土状态下后锚杆计算 ................................................................................. 27

2.6.3.预压状态下前吊杆计算 ............................................................................................. 27

2.6.4.浇筑混凝土状态下前吊杆计算 ................................................................................. 28

第3章 挂篮主桁计算 ......................................................................................................................... 29

荷载组合Ⅱ(混凝土重量+超载+动力附加荷载+挂篮自重+施工荷载) ........................................ 29

3.1.1荷载计算 .................................................................................................................... 29

3.1.2 荷载组合I作用下主桁计算 ..................................................................................... 29

荷载组合IV(挂篮自重+冲击荷载) ................................................................................................ 34

3.2.1计算荷载 .................................................................................................................... 34

3.2.2. 锚固筋计算 ............................................................................................................... 34

3.2.3.走行滑道检算 ............................................................................................................. 35 百度文库 - 好好学习，天天向上

-1 第1章 设计计算说明

设计依据

①无砟轨道预应力混凝土连续梁概图（一）、（二）；

②《铁路桥涵施工规范》（TB10203-2002）；

③《铁路混凝土与砌体工程施工规范》（TB10210-2001）；

④《钢结构设计规范》GB50017-2003；

⑤《路桥施工计算手册》；

⑥《桥梁工程》、《结构力学》、《材料力学》；

⑦其他相关规范手册。

工程概况

本桥为48+80+48m连续箱梁，设计为变截面单箱单室，采用直腹板形式。箱梁顶宽12m，底宽6.7m，顶板厚度除梁端附近外均为40cm，底板厚度40cm至100cm，按直线线性变化，腹板厚48-60、60-90cm，按折线变化。

箱梁0#段长12m，悬浇段10段，1-2#段长2.7米，3#段长3.1米，4-10#段长3.5米，最重梁段为混凝土数量为52.647m3，重为（容重按m3计算），采用三角形挂篮施工悬浇段。

挂篮设计

合集下载

三角形挂篮计算书

三角形挂篮计算书

三角形挂篮计算书

1.三角形挂篮结构形式，主要性能参数及特点

1.1.挂篮总体结构

挂篮由三角形主桁架、底模平台、模板系统、悬吊系统、锚固系统及走行系统六大部分组成。

2

图1挂篮总体结构

主桁架：主桁架是挂篮的主要受力结构。由2榀三角主桁架、横向联结系组成。2榀主桁架中心间距为6.22米，每榀桁架前后节点间距分别为4.85m、4.1m，总长9.67m，主桁架杆件采用槽钢焊接的格构式，节点采用承压型高强螺栓联结。横向联结系设于两榀主桁架的竖杆上，其作用是保证主桁架的横向稳定,并在走行状态悬吊底模平台后横梁。

3

图2 主桁架

底模平台：底模平台直接承受梁段混凝土重量，并为立模，钢筋绑扎，混凝土浇筑等工序提供操作场地。其由底模板、纵梁和前后横梁组成。底模板采用大块钢模板；其中纵梁采用双[32槽钢和单I32工字钢，横梁采用双[36b槽钢，前后横梁中心距为5.1m，纵梁与横梁螺栓联接。

图3 底模平台

模板系统:外侧模的模板采用大块钢模板拼组，内模采用组合钢模板拼组。外模板长度为4.3m。内模板为抽屉式结构,可采用手拉葫芦从前一梁段沿内模走行梁整体滑移就位。

4

图4 外侧模

图5 内模

悬吊系统：悬吊系统用于悬吊底模平台、外模和内模。并将底模平台、外模、内模的自重、梁段混凝土重量及其它施工荷载传递到主构架和已成梁段上。悬吊系统包括底模平台前后吊杆、外模走行梁前后吊杆、内模走行梁前后吊杆、垫梁、扁担梁及螺旋千斤顶。底模前后横梁各设4个吊点，采用双Φ25精轧螺纹钢筋。底模平台前端悬吊在挂篮前上横梁上，前上横梁上设有由垫梁、扁担梁和螺旋千斤顶组成的调节装置，可任意调整底模标高。底模平台后端悬吊在已成梁段的底板上和翼缘板上。外模走行梁和内模走行梁的前后吊杆均采用单根Φ25精轧螺纹钢筋。其中外模走行梁前吊点与走行梁销接，以避免吊杆产生弯曲次应力。

挂篮计算书

挂篮计算书

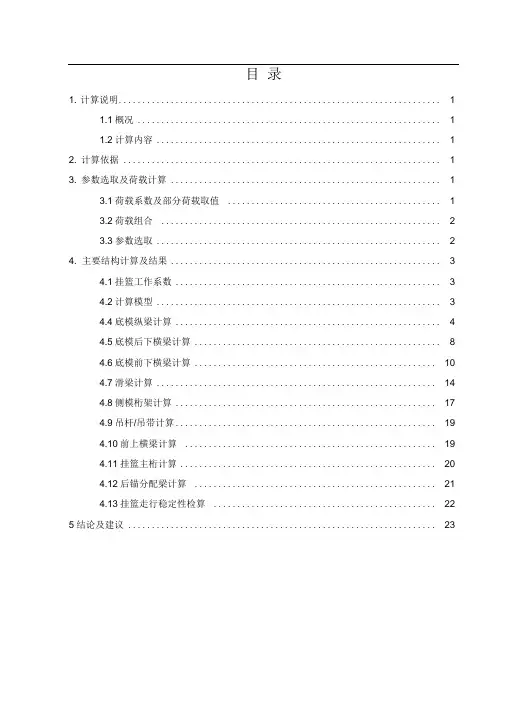

目 录
