浅议公路桥梁检测技术分析与应用

道路桥梁■　

探讨公路桥梁检测技术及应用　

口陈　荣　

（常州恒越建设项目管理有限公司　江苏常州２１３１５９）　

摘要随着社会和经济的快速发展，我国交通运输业也获得了迅猛发展，特别是公路事业取得了长足进步。当前我国公　

路桥梁面临的形势Ｅｌ益复杂，人们对公路桥梁的质量要求越来越高。公路桥梁的检测问题也引起了人们的极大重视。作为基础　

设施建设，公路桥梁的质量不仅关系着它的使用期限的问题，还关系着人民的生命财产安全。　

关键词公路桥梁检测技术应用　

中图分类号：Ｖ４４８．１５＋１　文献标识号：Ａ　文章编号：２３０６—１４９９（２０１３）２２—０１４１—１　

随着经济的快速发展，公路桥梁作为最重要的交通运输设施，在地　

区与地区之间的交流方面具有重要的意义。在公路桥梁建设事业迅速发　

展的今天，有一部分公路桥梁已经进入的养护阶段。如何对这些公路桥　

梁进行质量的检测，及时发现出现的问题，解决问题，以保证公路桥梁的　

安全性和正常运行，较好的发挥交通运输的功能是急需要解决的问题。　

１．公路桥梁检测与评估的目的及意义　

通过对公路桥梁的使用状况、缺陷及损伤进行全面、细致、深入的　

现场检测，明确缺陷和损伤的性质、部位、严重程度及发展趋势，寻找　

缺陷及损伤产生的原因，以便分析、评价缺陷及损伤对公路桥梁使用　

性能和承载力的影响，为公路桥梁维护、加固基改造设计提供及时、有　

针对性的第一手资料。　

通过对公路桥梁的全面检测，系统地收集当前公路桥梁技术数　

据，积累技术资料，为充实公路桥梁数据库、加强公路桥梁科学管理和　

提高公路桥梁技术水平提供必要条件；通过合理设计检测的方法，辅　

以布设长期监测设备，逐步建立公路桥梁健康监测系统，确保公路桥　

梁长期安全运营，以发挥其最佳经济效益和社会效益。　

２．公路桥梁检测的重要性　

公路桥梁在建好投入使用以后，因为设计、年限、环境以及各种各样　

的原因势必会出现一些问题。在公路桥梁的使用当中，如何对公路桥梁进　

行质量检测至关重要。公路桥梁是经济发展的一个重要保障，它的稳定正　

道路桥梁工程试验检测技术的应用研究

摘要：在我国全面推进经济建设工作以来，交通基础设施建设工作随之不断的发展，从而使得各类交通基础设施工程规模在逐步的扩展。道路桥梁工程属于交通基础设施中的一个重要部分，其最为突出的特征就是规模较大，施工持续时间较长，并且覆盖范围较广，在施工过程中往往会遭到地质结构、水文因素的影响，极易发生工程质量或者是危险事故的情况，为了从根本上保证道路桥梁工程的施工质量和施工效果，最为重要的就是需要积极的做好道路桥梁的质量检验工作。其中静载试验检测技术属于当前道路桥梁工程试验检测中的一种最具代表性的技术方法，工作人员可以结合试验检测的结果来评估出道路桥梁工程的情况，从而明确其中所存在的问题，制定针对性的解决和处理方案。这篇文章主要围绕道路桥梁工程试验检测技术的实践运用展开深入的研究分析，希望能够对我国交通事业的未来发展有所帮助。

关键词：道路桥梁；质量控制；试验检测；技术应用

引言：在道路桥梁工程行业不断发展的过程中，试验检测技术在其中发挥出了重要的作用，所以针对道路和桥梁试验检测技术进行进一步的研究和完善是具有较强的现实作用的。就当前我国路桥工程行业实际情况来说，尽管在路桥检测技术的运用方面进行了诸多的相关研究，并且也取得了良好的成果。但是在道路、桥梁工程行业的不断发展的过程中，以往老旧的桥梁检测技术已经无法再满足行业发展的实际需要了，所以在行业未来发展的过程中，还需要逐步的增强对路桥检测技术的深入研究和创新，从而促进路桥梁工程施工质量的不断提高。

1道路桥梁试验检测的现状及其重要性

道路桥梁工程施工工作具有较强的复杂性，并且对于施工质量的要求也相对较高。将试验检测技术进行合理的运用，可以结合所获得的信息数据来总结出道路桥梁工程的质量情况，对于其中所存在的问题进行及时的处理和解决。再有，道路桥梁工程施工试验检测工作的实施也能够促进各类资源利用的合理性的提升，综合道路桥梁工程项目各方面实际情况和需要来将先进的施工材料、施工设备、施工工艺加以合理的运用，为工程施工工作创造良好的基础条件。社会的不断发展过程中，使得人们对于道路桥梁工程的施工质量提出了更高的要求，试验检测技术因为其在保证工程质量方面具有重要的实践作用所以得到了人们的广泛青睐。通过大量的调查研究我们发现，如果道路桥梁工程施工建设中试验检测工作无法发挥出良好的作用，那么施工质量的控制就无法得到有效的把控，缺少必要的数据的指导，极易导致严重的工程施工质量问题的发生，所以结合实际需要来逐步的提升试验检测技术的水平是非常重要的。[1]

工　术　浅谈桥梁工程检测技术的应用与发展　胥京娟傅生全　泰安至诚公路工程监理咨询有限公司　山东泰安２７１　０００　【摘要ｌ通常让业主最为关心的无非是对于桥梁工程质量的鉴定。原　因是我国的桥梁工程质量，—直以来都缺少较为严格且比较系统化的技术　与方法对其进行量化检验，其结果就使得很多质量差的桥梁工程问题不能　够及时被发现，更不论如何解决处理了。本文将对桥梁工程的检测技术发　展的现状及检测技术的应用发展进行浅析，希望能对早日形成系统的桥梁　工程检测技术有所帮助，尽快形成对桥梁工程检测的远程化技术保障。　【关键词】桥梁；检测技术；工程质量；应用发展　１．桥梁工程检测技术的－Ｉ１－￣内窖及发展现状　１．１桥梁工程检测技术包含的主要内容　桥梁工程的检测技术涉及内容非常之广’检测具体内容包括基础　检测、桥梁表观的缺陷与桥梁结构的专项检测。目前，对桥梁表面缺陷　的检测，绝大多数还都是在依靠人工目测检测评估，这种单＿人工估测　的方法，既缺乏准确性又缺乏技术精准性【１１。对各种桥梁的结构缺陷问　题检测内容具体有以下几个方面：①缺陷的大小，以及它的具体分布情　况，②具体发生缺陷的方位及其走向；③把握缺陷变化及其发展的情况　［２１。首先，我们要做的是依据缺陷具体的特点、特征，分析查清其原因和　性质，还有就是分析可能的危害程度大小；其次，还要依据具体情况分　析，结构需不需要修补，如若需要修补，就要尽快为其制定出可靠可行　的修补方案。而有关桥梁工程结构的专项检测，则主要需要检测桥梁的　各个部件，关于它的承载力和技术状况都要进行详细的调查与评估。基　础检测主要是对桥梁的基础结构承载能力与其完整性的检测。　１．２国内外的桥梁工程检测技术的发展现状　目前，国内外的一些学者经过不断的探索研究，已经在有关桥梁工　程检测技术方面有了新的进展，并且在对桥梁的结构检测工作当中，探　索出了较为系统适用的方法口１。比如：累积了一些关于桥梁检测结构状　态中的敏感参数的理论实践的相关经验，可以有效的利用这些实践中　得来的数据，对计算模型进行修改矫正。此类探究主要应用强迫振动和　环境振动测验，来分析有关车的速度、车载重量，以及路面状况。此外　就是，检测桥梁结构的拟态参数，对于整体桥梁结构局部的承受能力情　况的影响。还创造了针对动力系数、振型及振动频率等的各种动力特性　和结构特性参数的一系列检测技术与方法。在基础检测方法上，学者　们也都纷纷通过理论实践研究验证，进而总结了以动侧原理为基础的，　关于桩基础的完整性与其承载力的检查方法。分别包括：高低应变法、　声波透射法，高应变和单桩静载的测试等等。现在对其完整性的检测　技术主要采用的是声波投射的方法，当然，有时也会采用低应变法和钻　心法。不过钻心法多用于检测木桩混凝土的长度、强度及其底部厚度的　完整性，用来鉴别判断木桩的顶端岩石土质。　２．桥梁桩基的检测的主要方式及存在的问题　随着桥梁工程的逐渐增多，自然少不了桩基础的大量使用，它被看　做是桥梁的基础，因此，对于桩基础的质量检测就显得尤为重要，这也　自然成了越来越多的人们关心关注的原因【４】。对于桥梁桩基的检测，是　为了保证桩基的质量，确保桥梁的安全使用，这对于保护人们的生命安　全有着十分重要的意义。　２．１桥梁桩基检测的方式方法　目前，我们所采用的对于桥梁桩基的检测方法，主要是动测法与钻　芯法。其中的动测法又可分为两种方法（声波透射和低应变法），前者　是对声学参数是否发生了不正常的情况，而判定其桩基的合格与否；后　者则是对木桩内的频域及时域信号是否有明显的缺陷，而判断其桩基　的合格与否。　２．２桥梁桩基检测技术应用中存在的问题及评定标准　某些由非检测技术的原因，发生的错误判断或者疏漏判断都会形　成桥梁工程质量的安全隐患问题。同时，桥梁工程检测人员的专业技　术水平不可能在一个平面上，那么，就必然会存在对检测方法、标准、　质量上的理解差异性，这就形成了检测结果桩基的质量存在着十分明　显的判断偏差。现在全国各个地区的桥梁工程建设，虽然都对桥梁的　桩基进行了检测，但由于其评定标准，在质量范围上至今没有明确的规　定，而个人对质量的规范检测评估把握上不尽相同，其结果就一定会有　很大的不同。　本文笔者通过对大量文献资料的研究，加上自己在这方面的认识　了解，把对关于桩基质量评定的标准分为几个类别：①完整的桩基：在　检测时，动测波形是呈现有规律的衰减，波形正常，混凝土的强度达到　规定标准。②较为完整的桩基：在检测时，动测波形呈现小范围的变　形，桩身不如完整桩完整，会存在一些小的缺陷，波速、强度均正常，基　本可以达到规定设计标准。③存在明显缺陷的桩基：动测波形一般会呈　现较为明显的不规律波动，桩身有明显的裂纹、夹泥等等，这种桩身强　度通常达不到规定标准，使用时要对其承载力进行测试后，再根据具体　情况决定是否使用。④存在严重缺陷的桩基；动测波形呈现非常不规律　的变化波动，央泥现象严重，甚至断桩。此类桩要进行相应的处理，一　般情况下是不能够使用的。虽然对于桩基类型分析比较细致，但有时我　们依然很难准确的掌握和区分每一类的桩基，检测上也还是会存在一　些准确的性问题。　３．桥梁工程检测技术发展情况及对未来的展望　３．１桥梁检测技术发展阶段　桥梁的检测技术的发展历史历经了三个阶段：①专业的专家级人　物凭借自己的理论实践经验和专业的技术感官进行检测，对所获得的信　息数据做简单的操作处理，①这一阶段是应用动态波形检测方法和信　号传感技术，现在这项技术，在桥梁工程检测技术中已经被大范围的应　用，成为了较为主要的检测手段。③近几年，为更好的对大中型桥梁工　程进行检测，桥梁工程检测的技术进入到了第三个阶段，就是集知识处　理、信号处理、数据处理三位一体的智能化检测方式，而且，这种方式　在逐渐成为桥梁工程检测技术的主流唧。　３．２桥梁工程技术未来发展方向　①尽快将通过无线电通讯方式进行的数据采集系统开发出来，并　应用到实践中去。开发出能够适应风荷载和交通荷载等的最优传感器　测试技术，以便于更加快速、精确、便利的采集相关数据。②组装能进　行自动损伤识别的系统，及时快速的自动进行识别、反馈检测报告。③　把现代网络系统的先进技术应用到桥梁工程检测技术系统中，双双结　合，发挥各自优势，进而达成网络技术资源的共享。④建立设计、施工到　营运的各个环节的完备数据资料统计库，方便随时进行校对及安全检　测等。　可以预见，未来关于桥梁工程检测技术的研究探索还将继续，朝　着延长系统使用年限、增强其可靠性等的多个方面进行系统研究方向　发展，做到尽量减少桥梁工程中的不安全因素，进而保证桥梁工程的质　量。　参考文献　［１】王大山，李业勋．港口工程中桩基质量检测浅析与比较［Ｊ］．山西　建筑．２Ｏ１　０（２５）：８８－８９．　【２】段忠东．岸边集装箱起重机的现状与未来市场的发展趋势［Ｊ］．起　重运输机械．２０１　ｏ（ｏ５）：１—５．　【５】林健邦．声波透射法在桥梁桩基检测中的应用［Ｊ］．科技创新导　报．２００８（１　７）：３９．　【４］孙亚飞，刘振宇，牛品菽等，应用于　台金工业的电磁无损检测技　术［Ｊ］．自动化仪表．２Ｏ１　１（０６）：１—７．　【５】宋诗峰．浅谈工业企业电气设备可靠性和维护【Ｊ］．中小企业管理　与科技（下旬刊）．２００９（１２）：２６４．　

民营科技　２０１１年第１期　

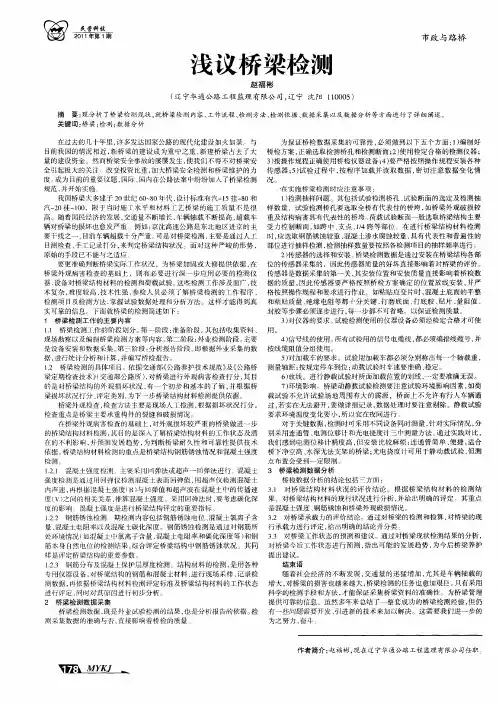

浅议桥梁检测　

赵福彬　

（辽宁华通公路工程监理有限公司，辽宁沈阳１　１０００５）　市政与路桥　

摘要：现分析了桥梁检测现状，就桥梁检测内容、工作流程、检测方法、检测依据、数据采集以及数据分析等方面进行了详细阐述。　

关键词：桥梁；检测；数据分析　

在过去的几十年里，许多发达国家公路的现代化建设如火如荼　与　目前我国的情况相近，新桥梁的建设成为重中之重，新建桥梁占去了大　

量的建设资金。然而桥梁安全事故的屡屡发生，使我们不得不对桥梁安　全引起极大的关注：改变投资比重，加大桥梁安全检测和桥梁维护的力　

度。成为目前的重要议题，国际、国内在公路法案中纷纷加入了桥梁检测　规范，并开始实施？　

我国桥梁大多建于２０世纪６Ｏ～８Ｏ年代，设计标准有汽一１５挂一８０和　汽一２０挂一１００，限于当时施工水平和材料工艺桥梁的施工质量不是很　

高。随着国民经济的发展，交通量不断增长，车辆轴载不断提高，超载车　

辆对桥梁的损坏也愈发严重　例如：京沈高速公路是东　Ｅ地区进京的主　

要干线之一，目前车辆超载十分严重。可是对桥梁检测，主要是通过人工　目测检查、手工记录打分，来判定桥梁结构状况：面对这种严峻的形势，　原始的手段已不能与之适应＝　

要更准确判断桥梁实际Ｔ作状况，为桥梁加固或大修提供依据，在　桥梁外观病害检查的基础上，则有必要进行深一步应用必要的检测仪　

器、设备对桥梁结构材料的检测和荷载试验。这些检测工作涉及面广，技　

术复杂，难度较高，技术性强，参检人员必须了解桥梁检测的Ｔ作程序、　检测项目及检测方法，掌握试验数据处理和分析方法。这样才能得到真　

实可靠的信息。下面就桥梁的检测简述如下：　

１　桥梁检测工作的主要内容　１．１桥梁检测工作的阶段划分。第一阶段：准备阶段。其包括收集资料、　

现场勘察以及编制桥梁检测方案等内容。第二阶段：外业检测阶段。主要　是设备安装和数据采集。第三阶段：分析报告阶段。即根据外业采集的数
