电阻率作业指导书

电阻率作业指导书

引言概述：

电阻率是材料导电性能的重要指标之一，它描述了材料对电流的阻碍程度。在

工程领域中，电阻率的准确测量和分析对于材料的选择、电路设计以及故障诊断都

具有重要意义。本文将详细介绍电阻率的相关概念、测量方法和应用领域。

正文内容：

1. 电阻率的基本概念

1.1 电阻率的定义

电阻率是指单位体积材料在单位电场强度下的电阻。它是材料导电性能的一种

物理量，通常用希腊字母ρ表示。

1.2 电阻率的单位

电阻率的国际单位是欧姆·米（Ω·m），常用的子单位有欧姆·厘米（Ω·cm）和

欧姆·毫米（Ω·mm）。

2. 电阻率的测量方法

2.1 四引线法

四引线法是一种常用的测量电阻率的方法，它能够有效地消除导线电阻对测量

结果的影响。

2.2 桥式测量法

桥式测量法是一种基于电桥原理的测量方法，通过调节电桥的平衡状态来测量

电阻值。

2.3 瞬态法瞬态法是一种利用电流或电压的瞬态响应来测量电阻值的方法，适用于测量较

小阻值的材料。

3. 电阻率的影响因素

3.1 温度

温度是影响电阻率的重要因素之一，一般情况下，随着温度的升高，电阻率会

增大。

3.2 材料成分

材料的成分对电阻率有着显著的影响，不同的材料成分具有不同的电阻率特性。

3.3 结晶结构

材料的结晶结构也会对电阻率产生影响，晶体结构的缺陷和晶界对电阻率有一

定的贡献。

4. 电阻率的应用领域

4.1 电子元器件

电阻率的测量和分析在电子元器件的设计和制造中起着重要作用，能够保证元

器件的正常工作。

4.2 金属材料

金属材料的电阻率决定了其导电性能，对于电路设计和材料选择具有重要意义。

4.3 地质勘探

电阻率测量在地质勘探中被广泛应用，可以用于寻找矿藏、地下水资源以及地

下构造的探测。

总结：电阻率作为材料导电性能的重要指标，对于工程领域的材料选择、电路设计和

故障诊断都具有重要意义。本文从电阻率的基本概念、测量方法、影响因素和应用

领域等方面进行了详细阐述。通过深入了解电阻率的相关知识，能够更好地应用于

环路电阻测试仪作业指导书

1. 目的

规范MEHL-2A环路电阻测试仪的操作程序，保证正确使用仪器，保证检测工作的顺利进行和设备安全。

2. 适用范围

MEHL-2A环路电阻测试仪是取代直流单、双臂电桥的高精度换代产品。仪器采用了先进的开关电源技术，由四位半LCD液晶显示测量结果，三位半LCD液晶显示环境温度或测试电流值，克服了其它同类产品由LED显示值在阳光下不便读数的缺点，同时具备了自动消弧功能。本仪器具有测速快、精度高、显示直观、抗干扰能力强、体积小、耗电省、测试数据稳定可靠、不受人为因素影响等优点。是测量电力变压器等各种感性负载电阻及低压开关接触电阻、电线电缆或焊缝接口电阻的理想仪器，其测量速度比电桥快一百多倍。仪器内装可充电电池组（12V），交、直流两用，便于现场及野外测试。本表适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。

3. 主要技术指标

使用条件 环境温度：0℃~+40℃ 相对湿度：≤85%RH

测量范围及恒流值

（有效值） 1mΩ～20mΩ; 20～200mΩ; 0.2～2Ω;

20～200Ω, 200Ω～2kΩ

测量精度 0.5级

分辨率 1μΩ

恒流源 2.00A(1uΩ～2Ω); 0.20A(2Ω～20Ω);

0.02A(20Ω～200Ω); 0.002A(200Ω～2KΩ)

电流表头显示范围 0.20A～2.00A

工作电压 直流 12V～16.8V（2.2Ah）锂离子可充电电池

交流 AC220V 50 HZ (±10 %)

功耗 ≤15W

外形尺寸 335×275×175mm

重量 2.8kg

4. 操作规程

4.1. 电源的选择

本仪器为测试提供的电源的两种：AC220V／DC12V。在强电磁场干扰的情况下，建议最好使用直流电源测试，此状态下测试的数值稳定，抗工频干扰能力强。

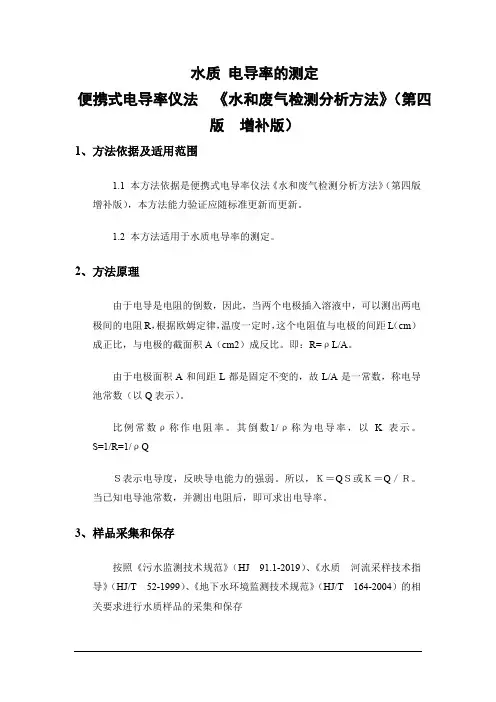

水质 电导率的测定

便携式电导率仪法 《水和废气检测分析方法》（第四版 增补版）

1、方法依据及适用范围

1.1 本方法依据是便携式电导率仪法《水和废气检测分析方法》（第四版

增补版），本方法能力验证应随标准更新而更新。

1.2 本方法适用于水质电导率的测定。

2、方法原理

由于电导是电阻的倒数，因此，当两个电极插入溶液中，可以测出两电极间的电阻R，根据欧姆定律，温度一定时，这个电阻值与电极的间距L（cm）成正比，与电极的截面积A（cm2）成反比。即：R=ρL/A。

由于电极面积A和间距L都是固定不变的，故L/A是一常数，称电导池常数（以Q表示）。

比例常数ρ称作电阻率。其倒数1/ρ称为电导率，以K表示。

S=1/R=1/ρQ

Ｓ表示电导度，反映导电能力的强弱。所以，Ｋ＝QＳ或Ｋ＝Q／Ｒ。

当已知电导池常数，并测出电阻后，即可求出电导率。

3、样品采集和保存

按照《污水监测技术规范》（HJ 91.1-2019）、《水质 河流采样技术指导》（HJ/T 52-1999）、《地下水环境监测技术规范》（HJ/T 164-2004）的相关要求进行水质样品的采集和保存

最好现场测定。否则，应在采样后把样品保持在0～4℃，并在采样后6小时之内进行测定。

4、使用方法

4.1开机

（1）.将仪器电源插头插入有良好接地的电源插座；

（2）打开电源开关，接通电源，预热30min。

4.2 校准

（1） 仪器使用前必须进行校准；

（2） 校准过程：将“选择”开关指向“检查”，“常数”补偿旋钮指向“1”刻度线，“温度”补偿旋钮指向“25” 度线，调节“校准”调节旋钮，使仪器显示100.0µS/cm，至此校准完毕。

4.3测量

（1）在电导率测量过程中，应正确选择电导电极常数，可以获得较高的测量精度，厂家推荐的匹配表表如下：

（2） 电极常数的设置方法如下:

目前电导电极的电极常数为0.01、0.1、1.0、10四种不同类型，一般制造厂会将具体的电极常数值贴在每支电极上，使用时根据电极所标示的电极常数调节仪器面板“常数”补偿调节旋钮到相应的位置。

第 1 页，共 4 页 作业指导书

标题：表面电阻测试仪作业指导书 编号：HEDY-WI-N770-419

编写： 版本/次 :A/0

审核： 日期 : 2016-3-14

批准： 总页数：共4页

版次 修改內容 编写人 日期

A/0 初版 刁美香 2016.03.14

发放对象 数码厂

品质部

份数 1

如控制图章非红色，此程序为非正式文件。所有程序文件的进行，只可参考控制文件。

控制文件持有人必须确保此控制文件传阅有关人员，并在需要时提供此文件作参考。

正本图章： 控制图章： 此份拷贝持有部门:

第 2 页，共 4 页 规范文件 编号：HEDY-WI-N770-419

表面电阻测试仪作业指导书 版本：A/0

1.0目的

指导操作人员正确使用表面阻抗测试仪测试使用。

2.0适用范围

本规范适用于七喜数码厂。

3.0 功能键简介

-（TEST）测试键

（详情见如图一,如图二）

4.0表面电阻测试仪作用

表面电阻测试仪同时具有测量表面电阻和接地电阻的功能，主要用于测量静电消耗和绝缘表面的传导性能和测量表面电阻接地电阻，可重复测量

5.0表面电阻测试仪的操作方法。

5.1移开电池仓的面板，检查PP3 碱性电池是否安装好。

5.2使仪器不接触任何表面，按下测试按钮，绝缘的红色LED 亮。

5.3把测试仪放到需要测试的表面去，再按下测试钮不放使LED 持续的亮，数量测量出来。仪器随后便会亮起10³Ω～10¹²Ω范围内相应的灯或绝缘显示。在测量接地电阻的时候，重复上述过程，同时将接地插头插入连接接地点的插座中即可。

注：检查接地电阻

将接地插头插入接地插座中，将探针置于仪器的右边。将回形连接连接到接地线路上。将仪器放在要测试物体的表面，再按下测试按钮不放使LED持续地亮，数值（decade）也就测量出来了。
