双运放减法运算电路

双运放减法运算电路是一种常用的电路，在电子电路设计中起着重要的作用。本文将详细介绍双运放减法运算电路的原理、结构和应用。

一、原理

双运放减法运算电路是通过将两个输入信号进行差值运算，输出其差值的电路。它由两个运放组成，其中一个运放作为反相输入端，另一个运放作为非反相输入端。通过对两个输入信号进行差值运算，可以得到一个精确的差值输出。

二、结构

双运放减法运算电路的结构相对简单，由运放、电阻和电源组成。其中，运放起到放大和运算的作用，电阻用于调整输入信号的幅度，电源为电路提供工作电压。双运放减法运算电路的结构布局清晰，可以采用实物图或者电路图进行展示。

三、工作原理

在双运放减法运算电路中，输入信号通过电阻分别连接到运放的反相输入端和非反相输入端。当输入信号进入电路时，由于反相输入端和非反相输入端的连接方式不同，会产生一个差值信号。差值信号经过运放放大后，可以得到一个精确的输出信号。

四、应用 双运放减法运算电路在实际应用中具有广泛的用途。首先，它可以用于信号处理领域，如音频信号的差值运算、电压的差值测量等。其次，它可以用于仪器仪表领域，如温度差值测量、压力差值测量等。此外，双运放减法运算电路还可用于自动控制系统中，用于差值比较和判别。

总结：

双运放减法运算电路是一种常用且重要的电路，在电子电路设计中具有广泛的应用。它通过对输入信号进行差值运算，输出其差值信号。双运放减法运算电路的结构简单清晰，可以灵活应用于不同的领域。通过对双运放减法运算电路的了解，可以更好地理解和应用电子电路设计中的运算电路。

合集下载

运放加减电路

运放加减电路

运放加减电路

（模电实验与设计之二）

学院:计算机与电子信息学院

专业:00000000000

班级:000班

学号:000000000

姓名:0000

一、实验目的：

1、掌握集成运算放大器在线性工作条件下的使用特点；

2、掌握深度负反馈条件下的虚短、虚断现象；

3、掌握加法器和减法器的电路构成和特点。

二、实验主要设备和元件：

万用表，双路直流稳压电源。

运算放大器：

OP07 2片

电位器：

RW1 10k

RW2 10k

RW3 10k

电阻：

1K 510 3K

三、实验主要任务：

1、根据电路原理图，制作一个运放加减电路。制作时，注意留出测试端口或端子，注意电位器的摆放要便于调试。可以考虑用IC插座，以防止不过关的焊接技术对集成运放的损害。

OP07集成运放的5脚无用，1脚和8脚在本实验中不用接。在制作电路时，这三个脚悬空即可。

2、本实验所用的直流电源电压在9V到15V的范围内皆可，根据情况自行选择。

3、分别调节三个电位器，让133iVuV，233iVuV，333iVuV。取5个不同的、有代表性的输入组合，测量出该组合下的1ou、2ou(ou)输出值，编制一个表格将测量结果记录下来。同时，记录两个运放的两输入端的电位（对地电压）Pu和Nu的测量值，观察“虚短”、“虚地”现象。

在调节输入信号大小时，应该先确定1iu和 2iu的大小，最后确定3iu的大小。

4、在调节电位器选择输入信号大小时，要防止1ou和2ou的输出值太接近电源电压。为什么？思考得出结论后写在实验报告中。

四、实验原理：

运放加减电路图

第一级运算电路完成加法运算。该电路由一个反相比例运算放大电路组成，经理论推导，可得输入、输出信号的运算关系为13121211oiiuRuuRR，代入1231RRRk的值，可得112oiiuuu。电阻4R是补偿电阻，这里取值510。这级运放的3脚通过4R电阻接地，电位为0（4R电阻上电流很小，电压降很小），于是导致2脚出现“虚地”现象，也就是2脚的电位也为0（理想值）。

减法运算放大电路

减法运算放大电路

741减法器实验报告

实验目的：验证减法器电路，了解减法器的工作原理。

实验内容：1.按照下图连接好电路

2.调零，调节电路各参数，使输出Vo=0（小于+-10mV），调零后，在后面就不再调零。

3.在信号输入端分别加入同相40mV，100mV（Vpk）的正弦信号，用示波器监视输入与输出的波形

4.用万用表分别测输入与输出的交流电压值。

5.使用得到的数据去验证Vo=（R3/（R2+R3））（1+Rf/R1）（Vi2-Vi1）的正确性。

6.实验波形图。

7.将输入信号都调为120mV（同相输入），得

实验小结:实验所得到的数据验证了公式Vo=（R3/（R2+R3））（1+Rf/R1）（Vi2-Vi1）的正确性。实验时要注意输入信号的幅值和信号频率。

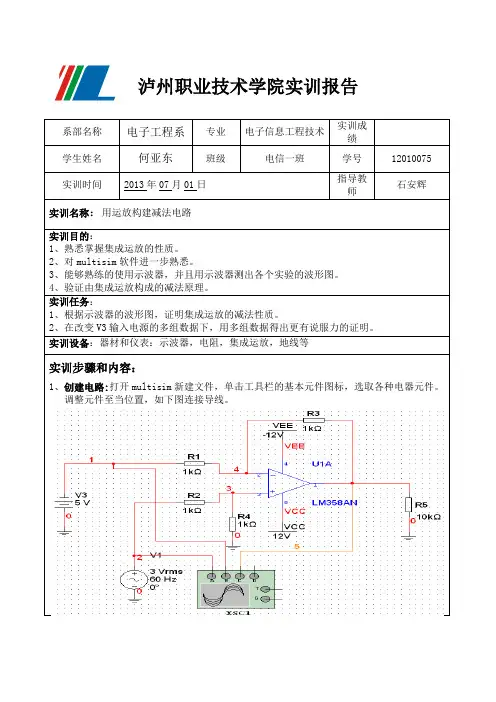

用运放构建减法电路2
