热电偶标定实验报告

热电偶标定实验报告

引言：

热电偶是一种常用的温度测量仪器，其原理基于热电效应。在实际应用中，为了保证测量结果的准确性，需要对热电偶进行标定。本实验旨在通过标定热电偶，探究其温度-电压特性，并分析实验结果的可靠性和误差来源。

一、实验目的

通过热电偶标定实验，探究热电偶的温度-电压特性，并分析实验结果的可靠性和误差来源。

二、实验原理

热电偶是基于两种不同金属的热电效应而构成的温度测量装置。当两种金属的焊点处于不同温度时，会产生电势差。根据热电偶的特性曲线，可以通过测量电势差来确定温度。

三、实验步骤

1. 准备工作：

a. 检查热电偶的焊点是否完好；

b. 确保实验装置的电源和测量仪器工作正常。

2. 温度控制：

a. 将热电偶的测量端与温度控制装置连接；

b. 设置温度控制装置的目标温度，并等待温度稳定。

3. 电压测量：

a. 将热电偶的电压信号接入示波器或多用表； b. 记录电压值和对应的温度值。

4. 温度变化：

a. 调节温度控制装置的目标温度，使其在一定范围内变化；

b. 重复步骤3，记录不同温度下的电压值。

5. 数据处理：

a. 绘制热电偶的温度-电压特性曲线；

b. 分析曲线的线性程度和误差来源。

四、实验结果与分析

在实验过程中，我们记录了不同温度下的电压值，并绘制了温度-电压特性曲线。通过分析曲线，我们可以得出以下结论：

1. 线性程度：根据曲线的形状，我们可以判断热电偶的温度-电压特性近似为线性关系。这意味着，在一定温度范围内，热电偶的电压变化与温度变化成正比。

2. 误差来源：在实验中，可能存在以下误差来源：

a. 热电偶的非线性响应：尽管热电偶的温度-电压特性近似为线性，但在极端温度条件下，可能会出现非线性响应，导致测量结果的偏差；

b. 焊点接触不良：焊点接触不良会导致电势差的测量不准确，进而影响温度的测量结果；

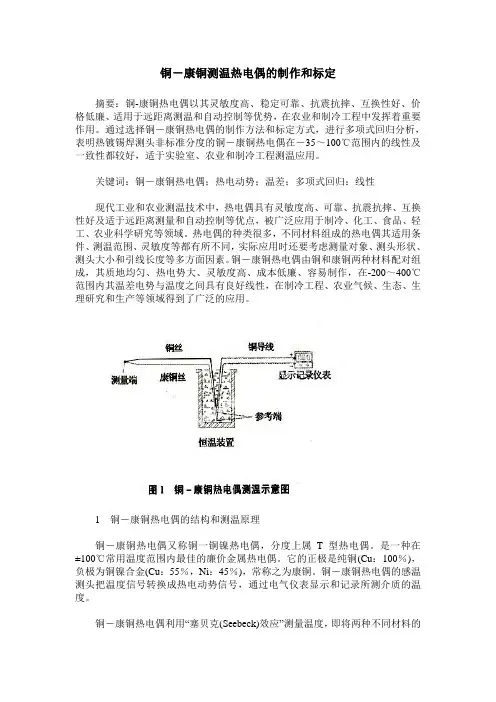

铜－康铜测温热电偶的制作和标定

摘要：铜-康铜热电偶以其灵敏度高、稳定可靠、抗震抗摔、互换性好、价格低廉、适用于远距离测温和自动控制等优势，在农业和制冷工程中发挥着重要作用。通过选择铜－康铜热电偶的制作方法和标定方式，进行多项式回归分析，表明热镀锡焊测头非标准分度的铜－康铜热电偶在－35～100℃范围内的线性及一致性都较好，适于实验室、农业和制冷工程测温应用。

关键词：铜－康铜热电偶；热电动势；温差；多项式回归：线性

现代工业和农业测温技术中，热电偶具有灵敏度高、可靠、抗震抗摔、互换性好及适于远距离测量和自动控制等优点，被广泛应用于制冷、化工、食品、轻工、农业科学研究等领域。热电偶的种类很多，不同材料组成的热电偶其适用条件、测温范围、灵敏度等都有所不同，实际应用时还要考虑测量对象、测头形状、测头大小和引线长度等多方面因素。铜－康铜热电偶由铜和康铜两种材料配对组成，其质地均匀、热电势大、灵敏度高、成本低廉、容易制作，在-200～400℃范围内其温差电势与温度之间具有良好线性，在制冷工程、农业气候、生态、生理研究和生产等领域得到了广泛的应用。

1 铜－康铜热电偶的结构和测温原理

铜－康铜热电偶又称铜一铜镍热电偶，分度上属T型热电偶。是一种在±100℃常用温度范围内最佳的廉价金属热电偶。它的正极是纯铜(Cu：100％)，负极为铜镍合金(Cu：55％，Ni：45％)，常称之为康铜。铜－康铜热电偶的感温测头把温度信号转换成热电动势信号，通过电气仪表显示和记录所测介质的温度。

铜－康铜热电偶利用“塞贝克(Seebeck)效应”测量温度，即将两种不同材料的

导体铜和康铜连接起来，组成一个闭合回路。当其连接的两端处于不同温度场时，便产生温差，温差产生相应的电动势——热电动势，通过测定该热电势的大小就可以实现温度的测量，这就是所谓的塞贝克效应(图1)。两种不同成分的均质导体铜和康铜为热电极，在被测介质中，连接的一端为测量端(工作端或测头)，另一端为参考端(恒温端)。只要保持参考端温度不变，则热电偶的输出热电势就是所测介质温度t的单值函数。热电偶回路中，热电动势的值与组成热电偶的金属材料性质、测量端与参考端的温度差的大小有关，而与热电极的长短、直径和形状等无关，这就决定了我们采用铜－康铜热电偶测温时，可以根据需要选择线材和制作测头。

热电偶标定实验

一、概述：

温差热电偶(简称热电偶)是目前温度测量中应用最广泛的温度传感元件之一，是以热电效应为基础的测温仪表。它用热电偶作为传感器，把被测的温度信号转换成电势信号，经连接导线再配以测量毫伏级电压信号的显示仪表来实现温度的测量。

热电偶测温的优点是结构简单、制作方便、价格低廉、测温范围宽、热惯性小、准确度较高、输出的温差电信号便于远距离传送、实现集中控制和自动测试。流体、固体及其表面温度均可用它来测量，所以在工业生产和科学研究、空调与燃气工程中应用广泛。

二、实验目的

１．学习使用毫伏表测定温差电动势及热电偶工作原理。

２．掌握热电偶定标曲线的绘制规则。

３．学习用热电偶设计温度计

4.学习用直线拟合方法处理实验数据。

三、实验原理

1、温差电现象。导体中存在着与热现象有关的非静电力和电动势，称为温差电动势，依其产生的机理不同而有两种具体形式。

一种称为汤姆孙电动势。金属导线两端如果温度不同，高温端的自由电子好像气体分子一样向低温端扩散，并在低温端堆积起来，从而在导线内形成电场。由电子热扩散不平衡建立的电场反过来又阻碍不平衡热扩散的进行，最终达到动态平衡，使导线两端形成一稳定的电势差。若把两种金属导线两端连接起来，并把接点置于不同温度中，使两种不同材料的金属连接成闭合回路，因两个汤姆孙电势不相等，两段导线中即形成恒定电流。回路中相应的电动势称为汤姆孙电动势。温差越大，汤姆孙电动势也越大。

另一种称为珀耳帖（J.C.A.Peltier，1785——1845）电动势。两种不同金属连接起来，由于接触面两侧金属内自由电子浓度不同，电子将从浓度大的一侧向浓度小的一侧扩散，在接触面间形成电场，从而在两种金属间形成电位差。显然，两种金属连成回路，并把接点置于相同温度中，两接触面间将建立相等而相反的电动势，因而也形不成恒定电流。只有两接点温度不同，两个珀耳帖电动势不等，才会形成电动势。而且温差越大，形成的电动势也越大。

实验4—8 热电偶定标实验

在现代工业自动控制系统中，温度控制是经常遇到的工作，对温度的自动控制有许多种方法。在实际应用中，热电偶的重要应用是测量温度，它是把非电学量（温度）转化成电学量（电动势）来测量的一个实际例子。用热电偶测温具有许多优点，如测温范围宽（-200～2000℃）、测量灵敏度和准确度较高、结构简单不易损坏等。此外由于热电偶的热容量小，受热点也可做得很小，因而对温度变化响应快，对测量对象的状态影响小，可以用于温度场的实时测量和监控。热电偶在冶金、化工生产中用于高、低温的测量；在科学研究、自动控制过程中作为温度传感器，具有非常广泛的应用。在大学物理实验中，热电偶温度计的定标是一个传统实验，该实验要求学生找出热电偶的温差电动势与冷热端温差之间的关系，并给出温差电动势与冷热端温差之间的关系曲线，求出经验方程，从而完成其定标工作，使同学们了解热电偶测温度的基本原理。

【实验目的】

1. 加深对温差电现象的理解。

2. 了解热电偶测温的基本原理和方法。

3. 了解热电偶定标基本方法。

【实验原理】

1. 温差电效应

温度是表征热力学系统冷热程度的物理量，温度的数值表示法叫温标。常用的温标有摄氏温标、华氏温标和热力学温标等。

温度会使物质的某些物理性质发生改变。一般来讲，任一物质的任一物理性质只要它随温度的改变而发生单调的、显著的变化，都可用它来标志温度，也即制作温度计。常用的温度计有水银温度计、酒精温度计和热电偶温度计等。

在物理测量中，经常将非电学量如温度、时间、长度等转换为电学量进行测量，这种方法叫做非电量的电测法。其优点是不仅使测量方便、迅速，而且可提高测量精密度。温差电偶是利用温差电效应制作的测温元件，在温度测量与控制中有广泛的应用。本实验是研究一给定温差电偶得温差电动势与温度的关系。

图4-8-1 闭合电路 A

B T0 T 大学物理实验

如果用A、B两种不同的金属构成一闭合电路，并使两接点处于不同温度，如图4-8-1所示，则电路中将产生温差电动势，并且有温差电流流过，这种现象称为温差电效应。
