光纤测温方案

变压器绕组测温——光纤解决方案

简介信息

荧光光纤温度传感器及其测量系统，设计用于高压带电体的运行温度监测。荧光光纤传感器探头安装在高压设备上，与接收设备测温仪之间无电气上的连接，具有高压隔离性能，从本质上解决了高压设备接点运行温度不易监测的难题，提高了靠得住性和平安性。高压设备光纤测温系统，专用于高压设备的温度实时在线监测和过热预警，它采纳光纤进行高压隔离和信号传输，利用光纤固有的绝缘性和抗电磁场干扰性能，从全然上解决了高压设备运行温度不易监测的难题。

高压设备光纤式测温系统，由假设干台光纤式温度在线监测仪主机（简称光纤测温仪）、光纤式温度传感器、光纤、网络操纵器及系统软件组成。

应用说明

变压器、开关柜、大电机等高压电气设备，是发电和输变电系统的关键设备，产品的平安靠得住性和利用寿命，对整个输变电系统的平安靠得住运行和寿命是相当重要的。这些高压设备采纳封锁结构，长期工作在高电压、大电流、强磁场的环境中，一些连接处等部位因老化或接触电阻过大而发烧使得热量聚集。发烧温升增加了输电系统的损耗，若是散热不良还会危及设备的正常运行，后果严峻会造成故障，社会不良阻碍和经济损失不可估量。

以变压器为例，配电变压器在运行中的事故率约为13%，其中因绕组超温运行，致使绝缘老化，变压器绕组烧毁、击穿事故占相当大的比例。另外，电力变压器内部的很多物理和化学转变(如局部放电和局部过热等)都会引发变压器的温度参数发生转变，使变压器显现不同于正常运行的温升轨迹。依照“6°法那么”变压器的老化率与温度的关系是在基准温度的基础上，温度每上升6℃老化率增加1倍即变压器寿命降低一半，温度每下降6℃变压器寿命可延长1倍。 对变压器而言，绕组温度对绝缘材料的老化起决定作用，因此准确地测量变压器绕组温度就显得尤其重要。随着平安用电、配电网自动化水平的不断提高，除对电参数进行监测外，直接监测变压器/开关柜/互感器/大电机等高压电气设备的热点温度，关于提高设备的平安运行、 延长设备绝缘寿命、即时判定设备的实际负荷能力，最大程度发挥变压器的输变电潜能以提高设备的经济效益等，具有超级重要的意义。

荧光光纤测温 方案

荧光光纤测温方案是一种利用荧光物质受激辐射能量按指数方式衰减的原理进行温度测量的技术。其核心是通过测量荧光物质受激发后的衰减时间来得出测量点的温度。

该方案具有以下特点：

1. 高精度测量：由于荧光物质的余辉时间与温度相关，通过测量余辉时间可以获得精确的温度信息。

2. 实时监测：荧光光纤测温系统可以实时监测高压开关柜触头、进出线、母排等位置的温度，确保设备安全运行。

3. 安装方便：该系统体积小，安装方便，无需经常维护。

4. 可靠性高：荧光光纤测温系统具有高可靠性，防爆防燃，适用于各种恶劣环境。

5. 温度信号输出：温度信号以数字信号形式输出，可以在后台进行个性化应用，如报警、预警通知、远程监控等。

该方案的应用场景包括但不限于：高压开关柜、变压器、环网柜等设备的温度监测。其工作原理是利用荧光物质受紫外线照射并激发后在可见光谱中发射线状光谱，即荧光及其余辉。只要测得时间常数的值，就可以求出温度。

总之，荧光光纤测温方案具有高精度、实时监测、安装方便、可靠性高、温度信号输出等特点，适用于各种需要温度监测的场景。

光纤测温系统方案

光纤测温系统是一种利用光纤传感技术进行温度测量与监控的先进技术手段。该系统通过将光纤作为传感器，利用光纤的光学特性来实现温度的测量与监控，具有高精度、远距离传输和多点监测等优点，广泛应用于各个领域。

一、系统原理

光纤测温系统主要由三部分组成：光源单元、光纤传感单元和信号处理单元。其中，光源单元主要用于提供激光光源，光纤传感单元负责将光信号传播到被测温区域并反射回来，信号处理单元则用于对反射光信号进行处理和测量。

系统的原理基于光纤的光学特性，即光纤在温度变化下会发生微弱的相位偏移和光强变化。通过测量这些变化，可以准确计算出被测区域的温度。具体而言，光源单元通过调制光源的频率和波长，将光信号发送到待测温区域的光纤中。被测温区域的温度变化会导致光纤长度和折射率的变化，进而改变光信号的相位和光强。光纤传感单元将经过温度变化后的光信号反射回来，信号处理单元通过分析反射光信号的相位和光强的变化，最终得出被测温区域的温度。

二、应用领域

光纤测温系统具有广泛的应用领域，以下介绍其中的几个典型应用。

1. 电力系统监测

在电力系统中，高温可能导致电气设备的故障和整个系统的不稳定。光纤测温系统可以通过监测关键部位的温度变化，实时评估设备的工作状态，预测潜在故障，并采取相应措施，以确保电力系统的安全稳定运行。

2. 工业生产过程监控

在工业生产过程中，温度是一个重要的参数。光纤测温系统可以实时监测生产过程中关键区域的温度变化，及时发现异常情况，避免由于温度波动导致的生产事故和产品质量问题。

3. 环境监测

光纤测温系统可以用于环境温度监测，如地下水位监测、土壤温度监测、海洋温度监测等。通过对这些环境因素的实时监测，可以更好地了解自然环境的变化趋势，并采取相应的措施进行保护和管理。

4. 石油、化工等危险环境监测

在石油、化工等危险环境中，温度的监测对保证生产安全至关重要。光纤测温系统可以避免在危险环境中使用传统温度传感器可能导致的隐患，如腐蚀、易燃等。同时，光纤测温系统具有高度抗干扰能力，可以在复杂环境条件下稳定工作。

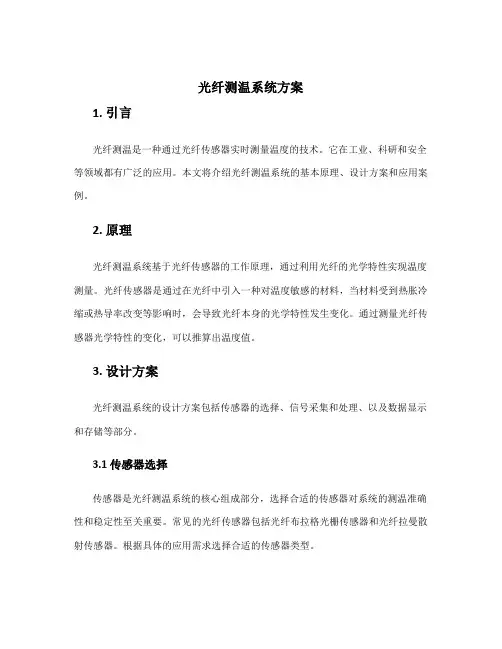

光纤测温系统方案

1. 引言

光纤测温是一种通过光纤传感器实时测量温度的技术。它在工业、科研和安全等领域都有广泛的应用。本文将介绍光纤测温系统的基本原理、设计方案和应用案例。

2. 原理

光纤测温系统基于光纤传感器的工作原理，通过利用光纤的光学特性实现温度测量。光纤传感器是通过在光纤中引入一种对温度敏感的材料，当材料受到热胀冷缩或热导率改变等影响时，会导致光纤本身的光学特性发生变化。通过测量光纤传感器光学特性的变化，可以推算出温度值。

3. 设计方案

光纤测温系统的设计方案包括传感器的选择、信号采集和处理、以及数据显示和存储等部分。

3.1 传感器选择

传感器是光纤测温系统的核心组成部分，选择合适的传感器对系统的测温准确性和稳定性至关重要。常见的光纤传感器包括光纤布拉格光栅传感器和光纤拉曼散射传感器。根据具体的应用需求选择合适的传感器类型。 3.2 信号采集和处理

光纤传感器采集到的光学信号需要经过适当的处理才能得到温度值。典型的处理方法包括光谱分析、频率调制和光强测量等。根据传感器的特性和测量要求选择合适的信号处理方法，并设计相应的电路和算法实现信号的采集和处理。

3.3 数据显示和存储

光纤测温系统需要将测量到的温度数据进行显示和存储。可以使用液晶显示屏或计算机界面显示温度数据，并利用存储设备如硬盘或SD卡等保存数据。在设计数据存储方案时，需要考虑数据量、存储空间和数据安全等因素。

4. 应用案例

光纤测温系统在很多领域都有广泛的应用。以下是几个常见的应用案例：

4.1 工业控制

光纤测温系统可以在工业过程中实时测量温度，用于监控和控制生产过程。它可以帮助调整工艺参数，提高生产效率和产品质量。

4.2 石油化工

在石油化工领域，光纤测温系统可以用于实时监测和控制管道温度、储罐温度等。它可以帮助预防事故和保障设备安全运行。 4.3 动力系统

在动力系统中，光纤测温系统可用于监测发电机、变压器和输电线路等的温度。基于测得的温度数据，可以优化系统运行并提前发现故障。
