破碎锤原理

液压破碎锤的工作原理

液压破碎锤是一种常见的破碎工具，它能够有效地将岩石、混凝土等硬质物料破碎成较小的粒度。液压破碎锤采用液压原理工作，具有高效、快速、节能等特点。下面将详细介绍液压破碎锤的工作原理，以及其主要构造和工作过程。

1. 工作原理

液压破碎锤的工作原理主要依靠液压系统的动力驱动。当液压钳夹紧物料时，液压破碎锤内的活塞开始运动。在活塞的作用下，高压液体进入液压缸的小腔，产生高压力，进一步加快活塞的运动速度。当活塞运动到一定位置时，液压缸内的高压液体突然释放，形成冲击力，使液压破碎锤的打击头瞬间加速。打击头撞击物料表面时，产生冲击力，使物料发生破碎。

2. 结构构造

液压破碎锤的主要构造包括液压缸、活塞、打击头等部分。液压缸是液压破碎锤的核心部件，负责产生液压力和冲击力。活塞是连接液压缸和打击头的组件，它的运动使打击头产生冲击力。打击头则是用来撞击物料的部分，通过冲击力将物料破碎。

3. 工作过程

液压破碎锤的工作过程主要包括预压、冲击和回弹三个阶段。首先，液压破碎锤的打击头移动到物料表面，在物料上施加预压力，使物料有一定的变形。接下来，高压液体进入液压缸小腔，产生高压力，推动活塞快速运动。在活塞运动的过程中，高压液体突然释放，形成冲击力，打击头瞬间加速，撞击物料表面。最后，液压缸内的低压液体进入液压缸大腔，使活塞迅速回弹，恢复原来的位置。

4. 工作特点

液压破碎锤具有以下几个主要特点： (1) 高效：液压破碎锤的工作速度快，破碎效率高。通过冲击力的作用，可以迅速破碎硬质物料，提高工作效率。

(2) 快速：液压破碎锤具有瞬间释放冲击力的能力，打击头瞬间加速，能够迅速完成破碎工作。

(3) 节能：液压破碎锤采用液压系统驱动，能够根据需要调整液压力和冲击力的大小，节约能源。

(4) 适应性强：液压破碎锤可以根据不同的工作场景，调节冲击力和频率，适应不同的破碎要求。

(5) 使用安全：液压破碎锤的工作过程稳定可靠，使用时操作简单，能够确保使用者的安全。

第２期（总第２１期）　２００７年３月　赢体秸幼　控副　

Ｆｌｕｉｄ　Ｐｏｗｅｒ　Ｔｒａｎｓｍｉｓｓｉｏｎ　ａｎｄ　Ｃｏｎｔｒｏｌ　ＭＲｒ．，２００７　

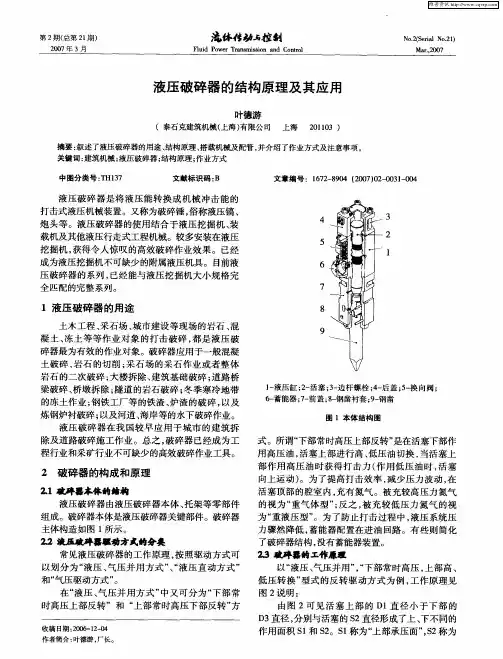

液压破碎器的结构原理及其应用　

叶德游　（泰石克建筑机械（上海）有限公司　上海　２０１　１０３）　

摘要：叙述了液压破碎器的用途、结构原理、搭载机械及配管，并介绍了作业方式及注意事项。　关键词：建筑机械；液压破碎器；结构原理；作业方式　

中图分类￣－：ＴＨ１３７　文献标识码：Ｂ　文章编号：１６７２—８９０４（２００７）０２－００３１—００４　

液压破碎器是将液压能转换成机械冲击能的　打击式液压机械装置。又称为破碎锤，俗称液压镐、　

炮头等。液压破碎器的使用结合于液压挖掘机、装　

载机及其他液压行走式工程机械。较多安装在液压　

挖掘机，获得令人惊叹的高效破碎作业效果。已经　

成为液压挖掘机不可缺少的附属液压机具。目前液　压破碎器的系列，已经能与液压挖掘机大小规格完　

全匹配的完整系列。　

１液压破碎器的用途　

土木工程、采石场、城市建设等现场的岩石、混　

凝土、冻土等等作业对象的打击破碎，都是液压破　

碎器最为有效的作业对象。破碎器应用于一般混凝　

土破碎，岩石的切削；采石场的采石作业或者整体　

岩石的二次破碎；大楼拆除、建筑基础破碎；道路桥　梁破碎、桥墩拆除；隧道的岩石破碎；冬季寒冷地带　

的冻土作业；钢铁工厂等的铁渣、炉渣的破碎，以及　

炼钢炉衬破碎；以及河道、海岸等的水下破碎作业。　

液压破碎器在我国较早应用于城市的建筑拆　除及道路破碎施工作业。总之，破碎器已经成为工　

程行业和采矿行业不可缺少的高效破碎作业工具。　

２破碎器的构成和原理　

１．破碎暑本体的ｌ｜掬　

液压破碎器由液压破碎器本体、托架等零部件　

组成。破碎器本体是液压破碎器关键部件。破碎器　主体构造如图１所示。　

２．２液压习ｔ碎暑曩动方式的分类　

常见液压破碎器的工作原理，按照驱动方式可　

以划分为“液压、气压并用方式”、“液压直动方式”　和“气压驱动方式”。　

破窗锤原理

破窗锤（也称为玻璃破碎锤）是一种常见的逃生工具，通常用于突破车辆或建筑物的玻璃窗，以便在紧急情况下逃生。它的原理很简单，主要依靠力量集中和打击表面的压力差。

破窗锤通常由一个坚固的握柄和一个锐利的头部组成。当使用者将破窗锤的头部对准玻璃表面，然后施加力量向窗户击打时，锐利的头部就会集中力量在一个较小的区域上，从而打破玻璃。

这种原理是基于玻璃的物理性质。玻璃是一种脆性材料，当受到冲击或压力时会容易破裂。而破窗锤头部的设计能够迅速增加击打区域的压力，使得玻璃窗表面的压力超过了其破裂强度，导致玻璃断裂。

此外，破窗锤的头部通常还配有硬且尖锐的锤子，可用于敲击玻璃碎片，以避免被锐利的边缘划伤。

总的来说，破窗锤利用力量集中和打击表面的压力差，通过打破玻璃窗来实现紧急逃生的目的。它是一种简单而有效的工具，特别在车辆事故等紧急情况下，可以帮助人们尽快逃离危险现场。

铁矿石破碎生产线工艺流程

一、引言

铁矿石是一种重要的矿石资源，广泛用于冶金、建筑和化工等领域。为了提高铁矿石的利用率，需要对其进行破碎处理。本文将介绍铁矿石破碎生产线的工艺流程，以及相关设备的使用和工作原理。

二、铁矿石破碎生产线工艺流程

1. 铁矿石进料

铁矿石首先由运输设备运送到破碎生产线的进料斗中。为了保证矿石的均匀进料，进料斗通常设置有振动给料机。振动给料机能够将铁矿石均匀地送入下一道工序。

2. 预筛分

进料斗中的铁矿石经过振动给料机的输送后，进入预筛分设备。预筛分设备通常采用圆振动筛或直线振动筛，用于将铁矿石按照一定的粒度范围进行筛分。这样可以排除掉过大或过小的铁矿石，以减少后续工艺的负荷。

3. 破碎

经过预筛分的铁矿石进入破碎设备进行破碎。常见的破碎设备有颚式破碎机、冲击式破碎机和圆锥破碎机等。破碎机将铁矿石通过机械力量将其压碎、冲击或剪切，使其分解成更小的颗粒。破碎机的选择要根据铁矿石的硬度、湿度和产量要求等因素进行合理配置。

4. 筛分

破碎后的铁矿石通过振动筛分设备进行筛分。振动筛分设备通常采用多层筛网，根据铁矿石的粒度要求，将其分为不同的规格。筛分后，符合要求的铁矿石进入下一道工序，不符合要求的则返回破碎设备进行再次破碎。

5. 洗选

洗选是为了去除铁矿石中的杂质，提高铁品位的工艺过程。常用的洗选设备有湿式磁选机、重介质选矿机和浮选机等。洗选设备根据铁矿石的性质和要求，采用不同的工艺方法进行。洗选后，得到的铁矿石具有较高的纯度和品位，可以直接用于冶炼或其他用途。

6. 成品铁矿石输送

经过破碎、筛分和洗选等工艺后，得到的成品铁矿石需要通过输送设备进行运输和储存。常用的输送设备有皮带输送机、斗式提升机和螺旋输送机等。这些设备能够将成品铁矿石快速、高效地输送到指定的储存区域，为后续的生产工艺提供原料保障。

三、铁矿石破碎生产线设备和工作原理

1. 振动给料机

振动给料机通过振动力将铁矿石均匀地送入破碎设备，其工作原理是通过电机带动振动器产生振动力，使进料斗中的铁矿石进行连续的跳动，从而实现均匀进料的目的。
