一、填空题（每题2分，共20分）

1. 直流电机的电磁转矩是由_______和_______共同作用产生的。（每极气隙磁通量；电枢电流）

2.直流电动机的起动方法有 、 、 。

(直接起动；降低转子端电压；转子回路串电阻)

3.直流电动机的调速有 、 、 三种方法。

(转子串电阻调速；调压调速；弱磁调速)

4.直流发电机输出的额定功率是指 。(出线端输出的电功率)

5. 单相罩极式异步电动机的转向_____ 。(不可改变)

6.额定频率为50HZ的三相异步电动机额定转速为725r/min，该电机的极数为 ，同步转速为

r/min，额定运行时的转差率为 。

(8；750；0.03)

7.三相异步电动机的最大转矩与转子电阻 。(无关)

8.绕线式异步电动机一般采用的起动方法是 。(转子回路串电阻)

9.双鼠笼异步电动机按起动和运行时的情况可将上笼称为 。(起动笼)

10.直流发电机电磁转矩的方向和电枢旋转方向 ，直流电动机电磁转矩的方向和电枢旋转方向 。(相反；相同)

11.当电动机的转速超过 时，出现回馈制动。(理想空载转速)

12.变压器带负载运行时，若负载增大，其铁损耗将 ，铜损耗将 （忽略漏阻抗压降的影响）。(不变；增加)

13.一个脉振磁通势可以分解为两个 和 相同，而 相反的旋转磁通势。(幅值；转速；转向)

14.三相异步电动机根据转子结构不同可分为 和 两类。

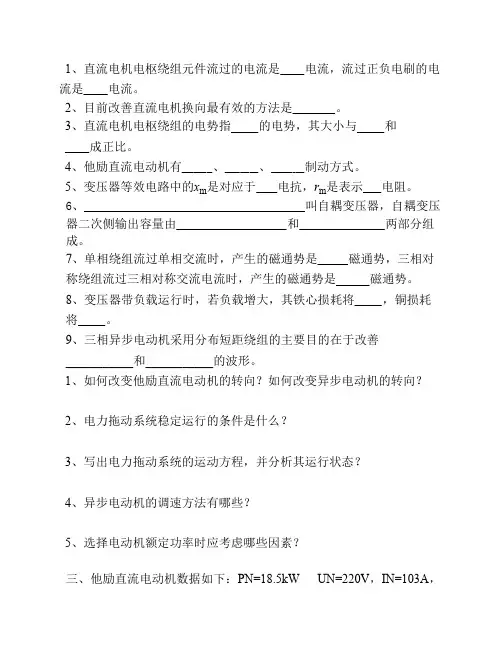

1、直流电机电枢绕组元件流过的电流是 电流，流过正负电刷的电

流是 电流。

2、目前改善直流电机换向最有效的方法是 。

3、直流电机电枢绕组的电势指 的电势，其大小与 和 成正比。

4、他励直流电动机有 、 、 制动方式。

5、变压器等效电路中的xm是对应于 电抗，rm是表示 电阻。6、 叫自耦变压器，自耦变压器二次侧输出容量由 和 两部分组

成。

7、单相绕组流过单相交流时，产生的磁通势是 磁通势，三相对

称绕组流过三相对称交流电流时，产生的磁通势是 磁通势。

8、变压器带负载运行时，若负载增大，其铁心损耗将 ，铜损耗

将 。

9、三相异步电动机采用分布短距绕组的主要目的在于改善

___________和___________的波形。

1、如何改变他励直流电动机的转向？如何改变异步电动机的转向？

2、电力拖动系统稳定运行的条件是什么？

3、写出电力拖动系统的运动方程，并分析其运行状态？

4、异步电动机的调速方法有哪些？

5、选择电动机额定功率时应考虑哪些因素？

三、他励直流电动机数据如下：PN=18.5kW UN=220V，IN=103A，nN=500r/min，Ra=0.18Ω。

（1）若负载转矩为0.8TN时，求电动机转速；

（2）若负载转矩为0.8TN时，在电枢电路中串联0.5Ω的附加电阻，求

电阻接入瞬间和达到新的稳态时的转速、电枢电流和电磁转矩；

（3）在额定负载下将电枢电压降低20%，求稳定后的转速。

四、一台他励直流电动机的铭牌数据为：

PN=22kW，UN=220V，IN=115A，nN=1500r/min，Ra=0.1Ω，电枢电

流最大允许值为2IN求：

（1）电动机在额定状态下进行能耗制动求电枢回路应串接的制动电阻

值；

（2）用此电动机拖动起重机在能耗制动状态下，以-200r/min的转速下

放重物，电枢电流为额定值。求电枢回路应串入多大的制动电阻？

五、(12分)一台三相电力变压器额定数据为：SN=750kVA，

U1N/U2N=10000/400V，Y，yn0接法，试验数据如下：

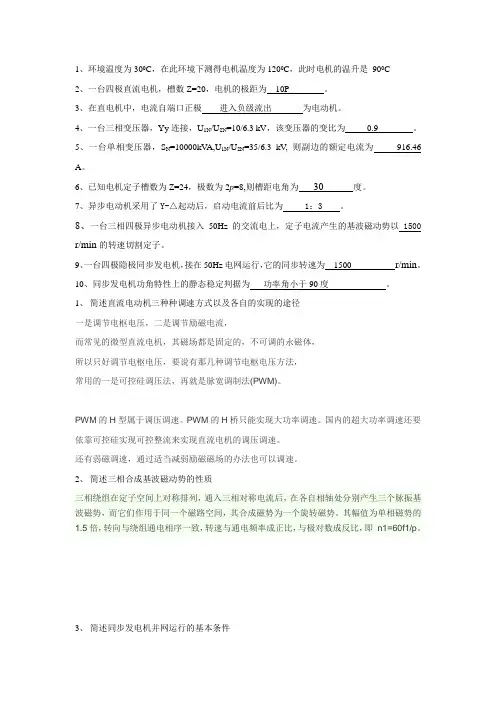

1、环境温度为300C，在此环境下测得电机温度为1200C，此时电机的温升是 900C

2、一台四极直流电机，槽数Z=20，电机的极距为10P。

3、在直电机中，电流自端口正极进入负级流出为电动机。

4、一台三相变压器，Yy连接，U1N/U2N=10/6.3 kV，该变压器的变比为0.9。

5、一台单相变压器，SN=10000kVA,U1N/U2N=35/6.3 kV, 则副边的额定电流为916.46A。

6、已知电机定子槽数为Z=24，极数为2p=8,则槽距电角为30度。

7、异步电动机采用了Y-△起动后，启动电流前后比为1：3。

8、一台三相四极异步电动机接入50Hz的交流电上，定子电流产生的基波磁动势以1500r/min的转速切割定子。

9、一台四极隐极同步发电机，接在50Hz电网运行，它的同步转速为1500r/min。

10、同步发电机功角特性上的静态稳定判据为功率角小于90度。

1、 简述直流电动机三种种调速方式以及各自的实现的途径

一是调节电枢电压，二是调节励磁电流，

而常见的微型直流电机，其磁场都是固定的，不可调的永磁体，

所以只好调节电枢电压，要说有那几种调节电枢电压方法，

常用的一是可控硅调压法，再就是脉宽调制法(PWM)。

PWM的H型属于调压调速。PWM的H桥只能实现大功率调速。国内的超大功率调速还要依靠可控硅实现可控整流来实现直流电机的调压调速。

还有弱磁调速，通过适当减弱励磁磁场的办法也可以调速。

2、 简述三相合成基波磁动势的性质

三相绕组在定子空间上对称排列，通入三相对称电流后，在各自相轴处分别产生三个脉振基波磁势，而它们作用于同一个磁路空间，其合成磁势为一个旋转磁势。其幅值为单相磁势的1.5倍，转向与绕组通电相序一致，转速与通电频率成正比，与极对数成反比，即 n1=60f1/p。

3、 简述同步发电机并网运行的基本条件

并网条件：

① 电压有效值应相等即U=U1；

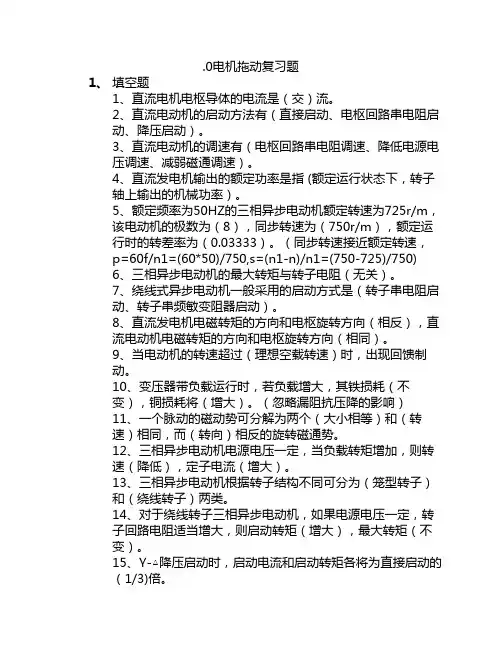

.0电机拖动复习题

1、 填空题

1、直流电机电枢导体的电流是（交）流。

2、直流电动机的启动方法有（直接启动、电枢回路串电阻启

动、降压启动）。

3、直流电动机的调速有（电枢回路串电阻调速、降低电源电

压调速、减弱磁通调速）。

4、直流发电机输出的额定功率是指 (额定运行状态下，转子

轴上输出的机械功率）。

5、额定频率为50HZ的三相异步电动机额定转速为725r/m，

该电动机的极数为（8），同步转速为（750r/m），额定运

行时的转差率为（0.03333）。（同步转速接近额定转速，

p=60f/n1=(60*50)/750,s=(n1-n)/n1=(750-725)/750)

6、三相异步电动机的最大转矩与转子电阻（无关）。

7、绕线式异步电动机一般采用的启动方式是（转子串电阻启

动、转子串频敏变阻器启动）。

8、直流发电机电磁转矩的方向和电枢旋转方向（相反），直

流电动机电磁转矩的方向和电枢旋转方向（相同）。

9、当电动机的转速超过（理想空载转速）时，出现回馈制

动。

10、变压器带负载运行时，若负载增大，其铁损耗（不

变），铜损耗将（增大）。（忽略漏阻抗压降的影响）

11、一个脉动的磁动势可分解为两个（大小相等）和（转

速）相同，而（转向）相反的旋转磁通势。

12、三相异步电动机电源电压一定，当负载转矩增加，则转

速（降低），定子电流（增大）。

13、三相异步电动机根据转子结构不同可分为（笼型转子）

和（绕线转子）两类。

14、对于绕线转子三相异步电动机，如果电源电压一定，转

子回路电阻适当增大，则启动转矩（增大），最大转矩（不

变）。

15、Y-△降压启动时，启动电流和启动转矩各将为直接启动的

（1/3)倍。16、三相异步电机拖动恒转矩负载进行变频调速时，为了保

证过载能力和主磁通不变，则U1应随f1按(u1/f1=常数）规

律调节。

17、他励直流电动机的机械特性是指（转速）和（电磁转

矩）的关系。

18、异步电动机变频调速中，基频以上的调速属于（恒功
