内窥镜种类及应用

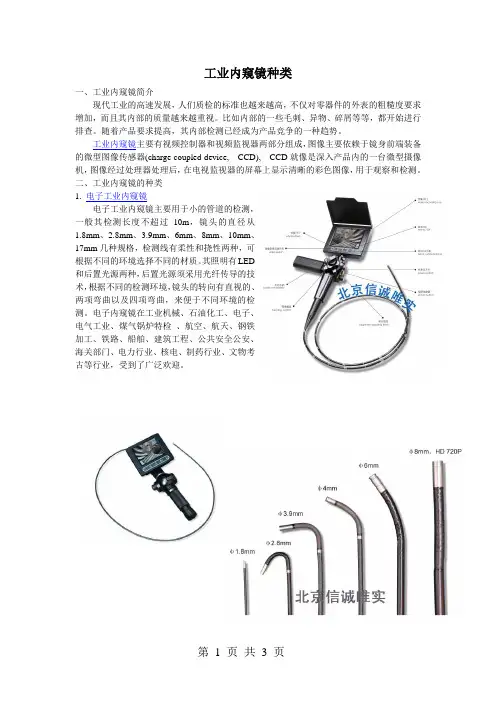

第 1 页 共 3 页 工业内窥镜种类

一、工业内窥镜简介

现代工业的高速发展，人们质检的标准也越来越高，不仅对零器件的外表的粗糙度要求增加，而且其内部的质量越来越重视。比如内部的一些毛刺、异物、碎屑等等，都开始进行排查。随着产品要求提高，其内部检测已经成为产品竞争的一种趋势。

工业内窥镜主要有视频控制器和视频监视器两部分组成，图像主要依赖于镜身前端装备的微型图像传感器(charge coupled device, CCD), CCD就像是深入产品内的一台微型摄像机，图像经过处理器处理后，在电视监视器的屏幕上显示清晰的彩色图像，用于观察和检测。

二、工业内窥镜的种类

1. 电子工业内窥镜

电子工业内窥镜主要用于小的管道的检测，一般其检测长度不超过10m，镜头的直径从1.8mm、2.8mm、3.9mm、6mm、8mm、10mm、17mm几种规格，检测线有柔性和挠性两种，可根据不同的环境选择不同的材质。其照明有LED和后置光源两种，后置光源须采用光纤传导的技术，根据不同的检测环境，镜头的转向有直视的、两项弯曲以及四项弯曲，来便于不同环境的检测。电子内窥镜在工业机械、石油化工、电子、电气工业、煤气锅炉特检 、航空、航天、钢铁加工、铁路、船舶、建筑工程、公共安全公安、海关部门、电力行业、核电、制药行业、文物考古等行业，受到了广泛欢迎。

第 2 页 共 3 页

2.管道镜

用于大管道的检测，最大解决范围可达到 1200mm的管径，不同的行业，检测的长度也不等，最大的检测长度可达上千米，镜头通过高亮度LED作为照明，可进行360°全方位的扫描，而且还具有一定的调焦和光学变倍功能。

由于特殊的环境，镜头需要防水承压的能力。中级的管道镜对于管径在400mm以下管道内，可识别表面0.5mm缺陷，对于一些高端的管道镜最小识别可达0.04mm裂纹，如图

二极管

一、二极管的种类

二极管有多种类型：按材料分，有锗二极管、硅二极管、砷化镓二极管等；按制作工艺可分为面接触二极管和点接触二极管；按用途不同又可分为整流二极管、检波二极管、稳压二极管、变容二极管、光电二极管、发光二极管、开关二极管、快速恢复二极管等；接构类型来分，又可分为半导体结型二极管，金属半导体接触二极管等；按照封装形式则可分为常规封装二极管、特殊封装二极管等。下面以用途为例，介绍不同种类二极管的特性。

1．整流二极管

整流二极管的作用是将交流电源整流成脉动直流电，它是利用二极管的单向导电特性工作的。

因为整流二极管正向工作电流较大，工艺上多采用面接触结构。南于这种结构的二极管结电容较大， 因此整流二极管工作频率一般小于3kHz。

整流二极管主要有全密封金属结构封装和塑料封装两种封装形式。通常情况下额定正向T作电流LF在l A以上的整流二极管采用金属壳封装，以利于散热；额定正向工作电流在lA以下的采用全塑料封装。另外，由于T艺技术的不断提高，也有不少较大功率的整流二极管采用塑料封装，在使用中应予以区别。

由于整流电路通常为桥式整流电路(如图1所示)，故一些生产厂家将4个整流二极管封

装在一起，这种冗件通常称为整流桥或者整流全桥(简称全桥)。常见整流二极管的外形如图2所示。

选用整流二极管时，主要应考虑其最大整流电流、最大反向丁作电流、截止频率及反向恢复时间等参数。

普通串联稳压电源电路中使用的整流二极管，对截止频率的反向恢复时间要求不高，只要根据电路的要求选择最大整流电流和最大反向工作电流符合要求的整流二极管(例如l N系列、2CZ系列、RLR系列等)即可。

开关稳压电源的整流电路及脉冲整流电路中使用的整流二极管，应选用工作频率较高、 反向恢复时间较短的整流二极管或快恢复二极管。

2．检波二极管

检波二极管是把叠加在高频载波中的低频信号检出来的器件，它具有较高的检波效率和良好的频率特性。

山东医科大学学报社会科学版1994年第4期

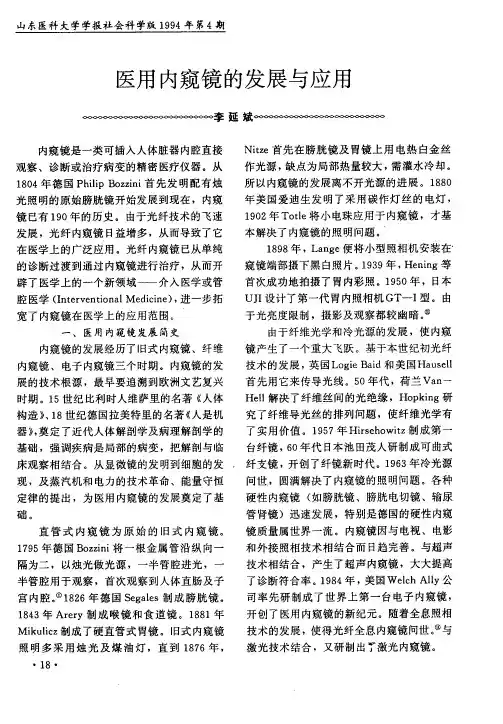

医用内窥镜的发展与应用

~~

一一

一~李延斌

一

一

一

内窥镜是一类可插入人体脏器内腔直接

观察、

诊断或治疗病变的精密医疗仪器。

从

1804

年德国PhilipBozz

in

i首先发明配有烛

光照明的原始膀胧镜开始发展到现在,

内窥

镜已有1

90年的历史。

由于光纤技术的飞速

发展,

光纤内窥镜日益增多,

从而导致了它

在医学上的广泛应用。

光纤内窥镜已从单纯

的诊断过渡到通过内窥镜进行治疗,

从而开

辟了医学上的一个新领域

—介人医学或管

腔医学(Interventiona

lMe

dieine

),

进一步拓

宽了内窥镜在医学上的应用范围。

一、

医用内窥镜发展简史

内窥镜的发展经历了旧式内窥镜、

纤维

内窥镜、

电子内窥镜三个时期。

内窥镜的发

展的技术根源,

最早要追溯到欧洲文艺复兴

时期。

15世纪比利时人维萨里的名著《人体

构造》、

18世纪德国拉美特里的名著《人是机

器》,

奠定了近代人体解剖学及病理解剖学的

基础,

强调疾病是局部的病变,

把解剖与临

床观察相结合。

从显微镜的发明到细胞的发

现,

及蒸汽机和电力的技术革命、

能量守恒

定律的提出,

为医用内窥镜的发展奠定了基

础。

直管式内窥镜为原始的旧式内窥镜。

1795年德国Bozizin将一根金属管沿纵向一

隔为二,

以烛光做光源,

一半管腔进光,

一

半管腔用于观察,

首次观察到人体直肠及子

宫内腔。

①152右年德国Sega

les

制成膀肤镜。

1843

年Arery

制成喉镜和食道镜。

1881

年

Mikulicz

制成了硬直管式胃镜。

旧式内窥镜

照明多采用烛光及煤油灯,

直到1876

年,

󰀀󰀀Nitze

首先在膀胧镜及胃镜上用电热白金丝

作光源,

缺点为局部热量较大,

需灌水冷却。

所以内窥镜的发展离不开光源的进展。

1880

年美国爱迪生发明了采用碳作灯丝的电灯,

1902年Totle

将小电珠应用于内窥镜,

才基

本解决了内窥镜的照明问题。’

1898年,

Lan

ge便将小型照相机安装在’

窥镜端部摄下黑白照片。

1939

年,

Hening

等

内窥镜检查在电站锅炉内部检验中的应用

摘要：电站锅炉的运行安全稳定性直接对居民生活和企业生产产生重要影响，定期检验是保障电站锅炉安全运行的重要举措。在《锅炉定期检验规则》中已经明确规定，每3至6年需进行内部检验，并根据电站锅炉实际运行时长确定不同部件的检验比例及检验内容。在当前对电站锅炉展开有效检验的方法中，内窥镜检查属于常见且准确性高的检验方法。本文简要介绍了电站锅炉内部常见检验方法，分析了内窥镜的原理、特点及分类，并在此基础上针对内窥镜检查的实际应用展开讨论。

关键词：电站锅炉；内窥镜检查；内部检验

定期对电站锅炉展开检验是保障锅炉稳定安全运行的重要举措，在准备工作中检验效率及检验质量会直接受到影响。电站锅炉为复杂性系统，由于结构不同，不同部件的检验内容及要求也存在差异性。内窥镜在电站锅炉内部检验中可对盲区存在的水垢、磨损、腐蚀、泄漏、变形、过热、起槽、裂纹等问题有效检出并及时发觉安全隐患，保障锅炉稳定运行[1]。

一、电站锅炉内部常见检验方法

对电站锅炉内部检验指的是对锅炉受压部件内部展开宏观层面的检验，当前多采用锤击检验法、灯光照射检验法以及无损检测法。

（一）锤击检验法

锤击检验法指的是根据敲击方式通过发出的震动波及声音来判断电站锅炉内部是否存在缺陷，这是一种传统检验方式，需要由经验丰富的检验人员完成。根据小锤锤击所产生的振动情况判断可接触受压部件金属表面的缺陷位置及缺陷程度，例如是否存在磨损减薄或腐蚀凹坑情况[2]。 （二）灯光照射检验法

灯光照射检验法通过光的反射来判断受压部件表面的缺陷情况，通常依靠检验人员直接应用手电筒来照射查看部件表面是否存在焊接不足、鼓包、变形、磨损、咬边、弯曲、明显裂纹、不均匀腐蚀等缺陷[3]。

（三）无损检测法

无损检测指的是在不对部件产生破坏下对电站锅炉内部部件展开的检验方式，其优势显而易见，主要方法有着色渗透探伤检测、磁粉检测、射线检测、超声波检测、涡流检测等。
