检测电路故障的方法

电路故障检查的常用方法

电路故障检查的常用方法

引言：

电路故障是电子设备常见的问题之一，它会导致设备无法正常工作，从而影响我们的日常生活。为了排除故障，需要采用一系列的检查方法和技巧。本文将介绍一些常用的电路故障检查方法，帮助我们快速准确地找到问题所在，并及时修复。

一、检查电源供应是否正常：

1. 检查电源线是否插紧：有时候电源线会因为长时间使用而松脱，导致设备无法正常供电。检查一下电源线是否插紧，并且确保插头与插座之间没有松动。

2. 测试电源输出电压：用万用表或电压表测量电源输出的电压，确保其在设备要求的电压范围内。如果输出电压低于或高于正常范围，可能是电源故障引起的。

二、检查连接线路是否正常：

1. 检查连接线是否完好：检查连接电路和设备之间的线缆是否损坏、断开或插头松动。特别注意接地线是否连接稳固，确保设备能够正常接受和传输信号。 2. 测试连接线路的连通性：使用万用表或线路测试仪，测试连接线路是否有断路或短路现象。如果检测到接线有问题，需要重新连接或更换线路。

三、检查元器件是否正常：

1. 检查元器件的外观：仔细检查电路板上的元器件，看是否有明显的物理损坏或烧焦痕迹。如果发现有问题的元器件，需要及时更换。

2. 测量元器件的参数：使用万用表或测试仪器，测量电路中各个元器件的电阻、电容、电感等参数。比较测量结果与正常值的差异，找出故障元器件。

四、检查电路板是否正常：

1. 目视检查电路板表面：认真检查电路板上的焊点是否焊接良好，是否有焊接错误的地方。检查电路板表面是否有氧化、腐蚀或积尘现象。

2. 使用测试仪器检测电路板：

a. 使用电表测量电路板上的连通性，确保电路路径正确无误。

b. 使用示波器检测电路板上的信号波形，分析信号是否正常。

c. 使用热成像仪等热量检测仪器，检查电路板是否有热点或过热现象。

五、检查软件和设置问题：

1. 检查设备的软件设置：确保设备的软件设置正确，没有被意外更改或重置。检查设备的参数设定、开关设置以及相关的软件程序设置。 2. 使用故障诊断软件：如果有专门的故障诊断软件可用，可以使用它来扫描设备并分析是否存在软件相关的问题。

轻松搞定电路故障的5个方法！

在工作中，电子电路是电工技术人员最经常接触和使用到的，对于电子电

路故障的排查难度，相信许多工程师很深有体会。

毫无疑问，电子电路故障的排查除了需要具备丰富的理论知识和实践操作

外，故障排查的方法也是很重要的，好的方法可以让故障排查事半功倍，下

面小编就给大家介绍5招排除电子电路故障的好方法。

一、直观法

直观法是通过人的眼晴或其它感觉器官去发现 故障、排除故障的一种检

修方法。直观法是最基本的检查故障的方法之一，实施过程应坚持先简单 复

杂、先外面后里面的原则。

三个步骤:

(1) 打幵机壳之前的检杏：观察电器的外表，看有无碰伤痕迹， 机器上

的按键、插口、电器设备的连线有元损坏等。

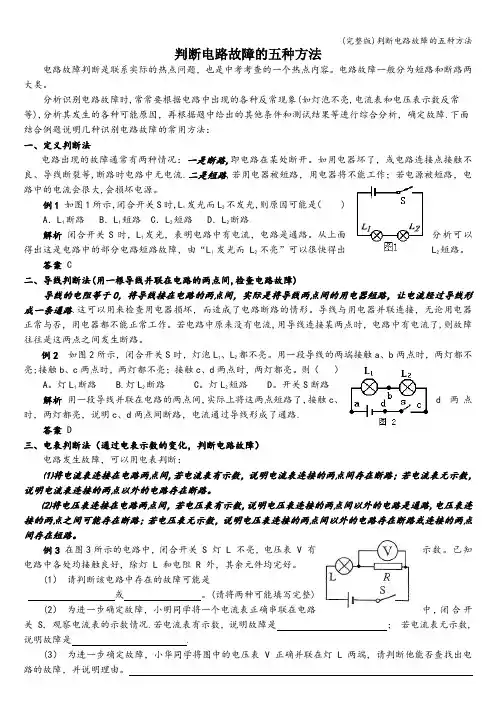

(完整版)判断电路故障的五种方法

判断电路故障的五种方法

电路故障判断是联系实际的热点问题，也是中考考查的一个热点内容。电路故障一般分为短路和断路两大类。

分析识别电路故障时,常常要根据电路中出现的各种反常现象(如灯泡不亮,电流表和电压表示数反常等),分析其发生的各种可能原因，再根据题中给出的其他条件和测试结果等进行综合分析，确定故障.下面结合例题说明几种识别电路故障的常用方法：

一、定义判断法

电路出现的故障通常有两种情况：一是断路,即电路在某处断开。如用电器坏了，或电路连接点接触不良、导线断裂等,断路时电路中无电流.二是短路,若用电器被短路，用电器将不能工作；若电源被短路，电路中的电流会很大,会损坏电源。

例1 如图1所示，闭合开关S时,L1发光而L2不发光，则原因可能是（ )

A．L1断路 B．L1短路 C．L2短路 D．L2断路

解析 闭合开关S时，L1发光，表明电路中有电流，电路是通路。从上面分析可以得出这是电路中的部分电路短路故障，由“L1发光而L2不亮”可以很快得出L2短路。

答案 C

二、导线判断法(用一根导线并联在电路的两点间,检查电路故障)

导线的电阻等于0，将导线接在电路的两点间，实际是将导线两点间的用电器短路，让电流经过导线形成一条通路.这可以用来检查用电器损坏，而造成了电路断路的情形。导线与用电器并联连接，无论用电器正常与否，用电器都不能正常工作。若电路中原来没有电流,用导线连接某两点时，电路中有电流了,则故障往往是这两点之间发生断路。

例2 如图2所示，闭合开关S时，灯泡L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮;接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。则（ ）

A。灯L1断路 B.灯L2断路 C。灯L2短路 D。开关S断路

解析 用一段导线并联在电路的两点间，实际上将这两点短路了，接触c、d两点时，两灯都亮，说明c、d两点间断路，电流通过导线形成了通路.

电路故障的判断方法

判断电路故障的方法可以包括以下几个方面：

1. 观察：仔细观察电路是否有烧焦、烟雾、异响等异常情况，检查电路元件是否松动、过热或破损。

2. 测试电压：使用电压表测量各个关键点之间的电压，比较实际测量值与设计值之间的差异。

3. 测试电流：使用电流表测量电路中的电流，比较实际测量值与设计值之间的差异。如果电流值异常高或为零，可能意味着电路存在故障。

4. 故障排除法：根据电路的结构和原理，逐一排除可能存在故障的部分。例如，可以通过断开电路中的连接点来确定故障是否在该部分。

5. 多重对比法：将正常工作的电路与故障的电路进行对比，逐一比较各个元件和连接的差异，找出可能存在故障的部分。

6. 使用仪器设备：如示波器、信号发生器、频谱仪等来对电路进行详细的测量和分析，以确定故障位置。

需要注意的是，判断电路故障需要具备一定的专业知识和经验，对于不熟悉的人来说，最好由专业人士进行检修和维修。此外，也要确保在进行任何操作之前，电路中的电源已经断开，并且按照安全操作规程进行操作。
