旋挖钻机钻孔施工工艺

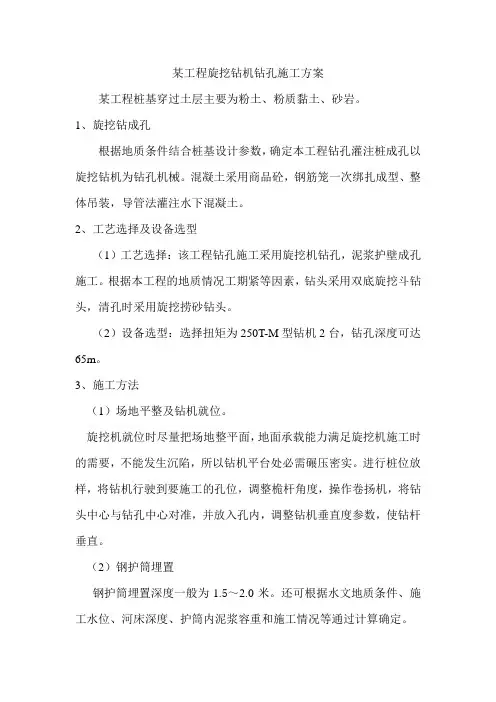

某工程旋挖钻机钻孔施工方案

某工程桩基穿过土层主要为粉土、粉质黏土、砂岩。

1、旋挖钻成孔

根据地质条件结合桩基设计参数，确定本工程钻孔灌注桩成孔以旋挖钻机为钻孔机械。混凝土采用商品砼，钢筋笼一次绑扎成型、整体吊装，导管法灌注水下混凝土。

2、工艺选择及设备选型

（1）工艺选择：该工程钻孔施工采用旋挖机钻孔，泥浆护壁成孔施工。根据本工程的地质情况工期紧等因素，钻头采用双底旋挖斗钻头，清孔时采用旋挖捞砂钻头。

（2）设备选型：选择扭矩为250T-M型钻机2台，钻孔深度可达65m。

3、施工方法

（1）场地平整及钻机就位。

旋挖机就位时尽量把场地整平面，地面承载能力满足旋挖机施工时的需要，不能发生沉陷，所以钻机平台处必需碾压密实。进行桩位放样，将钻机行驶到要施工的孔位，调整桅杆角度，操作卷扬机，将钻头中心与钻孔中心对准，并放入孔内，调整钻机垂直度参数，使钻杆垂直。

（2）钢护筒埋置

钢护筒埋置深度一般为1.5～2.0米。还可根据水文地质条件、施工水位、河床深度、护筒内泥浆容重和施工情况等通过计算确定。 用水准仪确定护筒标高，并以此作为基点，按设计要求的孔底标高计算孔深。

(3)钻进

钻进过程中，操作人员随时观察钻杆是否垂直，工地初始施工时,可通过试钻，以取得一些参数，作为调整施工计划的依据。

在施工过程中，当旋挖斗钻头顺时针旋转钻进时，底板的切削板和筒体翻板的后边对齐。钻屑进入筒体，装满一斗后，钻头逆时针旋转，底板由定位块定位并封死底部的开口，之后，提升钻头到地面卸土。

开始钻进时采用低速钻进，主卷扬机钢丝绳承担不低于钻杆、钻具重量之和的20%，以保证孔位不产生偏差。钻进护筒以下3m可以采用高速钻进。

（4）泥浆

常用的泥浆材料，一般使用优质澎润土加烧碱、聚丙稀酰胺或纤维素等置混合配制而成，在泥浆池中用搅浆机将泥浆搅拌好后，泵入孔内，旋挖钻均匀缓慢钻进，这样既钻进又起到泥浆护壁的作用。钻进时掌握好进尺速度，随时注意观察孔内情况，及时补加泥浆保持液面高度。泥浆制备应注意两个方面：一是泥浆的指标问题，其比重一般应控制在1.05～1.2之间，粘度控制在17～20S，砂率控制在4%以内。常用的泥浆材料，一般使用优质澎润土加烧碱、聚丙稀酰胺或纤维素等配置；二是补浆的速度，泥浆补充一般采用泵送方式，其速度以保证液面始终在护筒面以上为标准，否则有可能造成塌孔，影响成孔质量。

旋挖钻孔灌注桩施工工艺流程

旋挖钻孔灌注桩是建筑工程中常用的桩基施工方法之一。本文将详细介绍旋挖钻孔灌注桩的工艺流程。

一、前期准备工作1. 桩基设计：根据工程要求和土质情况，设计专业人员确定桩基的数量、直径、深度等参数。2.

土层勘察：通过土壤勘察分析各层的土质情况，确定施工过程中遇到的土层类型和特性。3. 设备准备：准备好旋挖钻机、混凝土搅拌车、水泥泵等必要的设备和工具。4. 周边环境检查：检查施工现场周边的地下管线、电缆等设施，确保施工安全。5. 施工方案编制：根据桩基设计和勘察结果制定详细的施工计划和方案。

二、现场施工操作流程1. 示范桩的设置：在施工现场选择一个位置，用旋挖钻机打一个示范桩，验收示范桩的质量，以确定施工参数。2. 桩位标定：根据设计要求和示范桩的位置，利用全站仪等测量仪器对桩位进行精确标定，确保施工的准确性。3. 桩孔钻探：根据设计要求，使用旋挖钻机沿着桩位标定的位置打孔，逐层钻进，直到达到设计要求的孔深。4.

底部清孔：将钻机向上抬升，同时使桩孔底部处于干燥状态，使用风管将底部泥化或杂物吹净。5. 钢筋安装：根据设计要求，在桩孔内安装预埋钢筋笼，确保钢筋笼与孔壁之间的距离均匀，使得混凝土灌注均匀。6. 灌注混凝土：准备好预先配好的混凝土，并使用混凝土搅拌车将混凝土泵送到钻孔中，使其灌注整个桩孔，同时使用竖向振动器振捣混凝土，确保排除气泡和空隙。7. 桩顶处理：在混凝土未完全凝固前，使用平板抹面机将桩顶抹平，以确保桩顶的平整度和垂直度。8. 后期加固：根据需要，在桩顶或者桩身设置加固措施，如加装钢板或者打桩帽等，以增强桩的承载力。

三、施工质量控制1. 设置工艺控制点：在施工中设立工艺控制点，对施工过程中的关键步骤进行监控和记录，如桩孔深度、钻孔直径等。2. 施工监测：对打桩机、混凝土强度等进行监控，确保施工质量符合设计要求。3. 桩基检测：在桩灌注完成后，对桩基进行质量检测，如静载试验、动力触探等，以验证桩基的承载性能。

旋挖钻机施工工艺要求

《旋挖钻机施工工艺要求》

篇一：旋挖钻机施工场地要求

一、引言

嘿，为啥要谈旋挖钻机施工场地的要求呢？你想啊，旋挖钻机那可是个大家伙，要是场地不合适，就像让一个巨人在小盒子里跳舞，根本施展不开嘛。从目标上说，我们要确保施工安全、高效，这就必须得有个合适的场地。要是场地有问题，那钻机可能会陷进去，或者根本就没办法正常工作，这就会导致工期延误，成本增加，可都是白花花的银子啊。

二、主体要求

1. 场地平整度

- 场地必须相对平整，平整度误差不得超过±5cm。这就好比是给钻机铺床，床要是坑坑洼洼的，钻机怎么能睡得安稳呢？如果场地不平整，在钻机工作的时候就容易晃动，那钻出的孔可就歪歪扭扭的了，就像醉酒的人走路，完全不靠谱。

2. 场地承载能力

- 场地的承载能力要足够，每平方米至少能承受旋挖钻机自重加上最大工作负荷的1.5倍。比如说，钻机自重加上最大负荷是10吨，那场地每平方米就得能承受15吨。这就像是盖房子打地基，地基不牢，地动山摇。要是承载能力不够，钻机就会陷下去，就像陷入沼泽的汽车，只能干瞪眼了。 3. 场地空间要求

- 在钻机工作区域周围，至少要有5米的无障碍空间。这个空间是为了方便钻机的移动、转场以及相关设备的停放和操作。要是空间不够，就像把一个胖子硬塞进小衣服里，难受得很，而且很容易发生碰撞事故。

- 同时，对于场地的高度也有要求，上方不能有妨碍钻机钻杆提升和旋转的障碍物，高度至少要比钻机最大工作高度多出2米。不然，钻杆往上一伸，“砰”，就撞到东西了，那可就麻烦大了。

三、结尾

这些场地要求对于旋挖钻机施工那可是相当重要的。要是不满足这些要求，钻机就不能正常工作，就像一个运动员没有合适的场地比赛一样。那后果呢？轻者延误工期，多花些钱来解决问题；重者可能会造成设备损坏，甚至是人员伤亡。所以啊，可别小瞧这些场地要求，它们可是施工顺利进行的保障呢。
