注塑模具检查验收报告

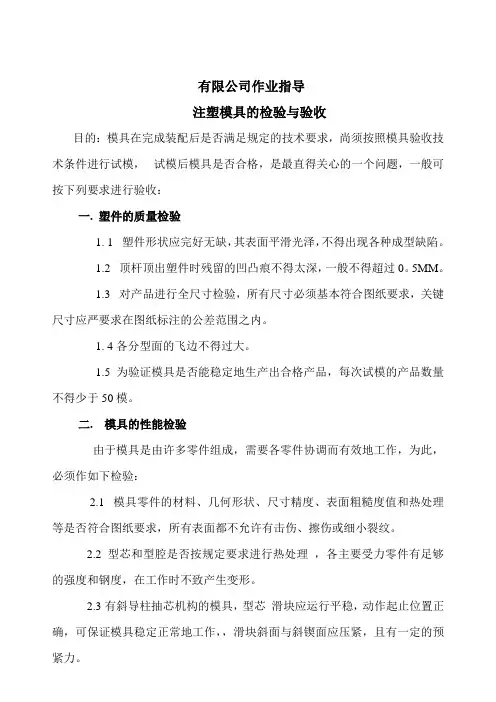

有限公司作业指导

注塑模具的检验与验收

目的：模具在完成装配后是否满足规定的技术要求，尚须按照模具验收技术条件进行试模， 试模后模具是否合格，是最直得关心的一个问题，一般可按下列要求进行验收：

一. 塑件的质量检验

1. 1 塑件形状应完好无缺，其表面平滑光泽，不得出现各种成型缺陷。

1.2 顶杆顶出塑件时残留的凹凸痕不得太深，一般不得超过0。5MM。

1.3 对产品进行全尺寸检验，所有尺寸必须基本符合图纸要求，关键尺寸应严要求在图纸标注的公差范围之内。

1. 4各分型面的飞边不得过大。

1.5为验证模具是否能稳定地生产出合格产品，每次试模的产品数量不得少于50模。

二. 模具的性能检验

由于模具是由许多零件组成，需要各零件协调而有效地工作，为此，必须作如下检验：

2.1 模具零件的材料、几何形状、尺寸精度、表面粗糙度值和热处理等是否符合图纸要求，所有表面都不允许有击伤、擦伤或细小裂纹。

2.2 型芯和型腔是否按规定要求进行热处理 ，各主要受力零件有足够的强度和钢度，在工作时不致产生变形。

2.3有斜导柱抽芯机构的模具，型芯 滑块应运行平稳，动作起止位置正确，可保证模具稳定正常地工作，，滑块斜面与斜锲面应压紧，且有一定的预紧力。 2.4 嵌件安装方便、正确、可靠，在生产时不会对模具产生伤害。

2.5 模具各运动部件灵活平稳、动作协调、工作部分动作稳定可靠。

1 1.模具验收报告 模号 模具名称 技师 日期 检查项目 序号 标准 合格 可接受 不可接受

模具外观 1 铭牌内容是否打印模具编号、模具重量（KG）、模具外形尺寸（mm），字符均用1/8英寸的字码打上，字符清晰、排列整齐。

2 铭牌是否固定在模腿上靠近后模板和基准角的地方（离两边各有15mm的距离），用四个柳钉固定，固定可靠，不易剥落。

3 冷却水嘴是否用塑料块插水嘴，￠10管，规格可为G1/8″、G1/4″、G3/8″。如合同有特殊要求，按合同。

4 冷却水嘴是否伸出模架表面，水嘴头部凹进外表面不超过3mm。 5 冷却水嘴避空孔直径是否为￠25、￠30、￠35mm三种规格，孔外沿有倒角，倒角大于1.5×45，倒角一致。

6 冷却水嘴是否有进出标记，进水为IN，出水为OUT，IN、OUT后加顺序号，如IN1、OUT1。

7 标识英文字符和数字是否大写（5/6″），位置在水嘴正下方10mm处，字迹清晰、美观、整齐、间距均匀。

8 进出油嘴、进出气嘴是否同冷却水嘴，并在IN、OUT前空一个字符加G（气）、O（油）。

9 模具安装方向上的上下侧开设水嘴，是否内置，并开导流槽或下方有支撑柱加以保护。

10 无法内置的油嘴或水嘴下方是否有支撑柱加以保护。 11 模架上各模板是否有基准角符号，大写英文DATUM,字高5/16″，位置在离边10mm处，字迹清晰、美观、整齐、间距均匀。

12 各模板是否有零件编号，编号在基准角符号正下方离底面10mm处，要求同11号。

13 模具配件是否影响模具的吊装和存放,如安装时下方有外漏的油缸、水嘴、预复位机构等，应有支撑腿保护。

14 支撑腿的安装是否用螺丝穿过支撑腿固定在模架上，或过长的支撑腿车加工外螺纹紧固在模架上。

15 模具顶出孔是否符合指定的注塑机，除小型模具外，原则上不能只用一个中心顶出（模具长度或宽度尺寸有一个大于500mm时），顶出孔直径应比顶出杆大5-10mm。

注塑车间验收:备注说明:1、2、判定。3、时需知会试产负责部门。4、模具验收按试产样品数量定，一般试产数量≥500啤（1300T以上机台生产的为≥200啤）无异常可验收模具合格，但特殊情况除外，特殊情况由提出部门说明。5、模具验收需由提出部门、注塑车间、模具车间三方共同完成，缺一不可。部门签名部门签名部门签名予以签收修模复核其它1:排气不良3:运水不畅4:进胶不良6:作业困难5:顶退不顺13:堵 孔15:变 形14:翘 曲8:气 纹16:光泽度不良18:色 差17:模 伤2:缺 胶收模日期:模具数量:模具类型:产品名称:产品型号:部品名称:模具编号:模具尺寸:模具厂商:7:气 泡9:刮 花10:黑 点12:油 渍11:油 污1:缩 水3:披 锋4:顶 白6:烧 焦5:断 裂19:装配不良21:强度不够2:脱模困难20:尺寸不符其它改进建议:试模资料。产品验证由验收提出部门填写（工程部或研发中心），依据为模具试模后对样品的设计模具在试产成型过程由注塑车间填写，依据模具在试产过程中状态判定，试产过程中异常会签部门：验收结论试产数量:产品验证：验收内容: A:新开模具 B:模具修理 C:改模 D:其它原因验收依据: A:模具 B:样板 C:送模单 D:图纸模具基本资料由验收提出部门填写（工程部或研发中心），依据为模具开模合同或模具进胶方式:材质名称:材质型号:产品毛重:产品净重:颜色:模具验收报告模具基本资料验收: 文件编号:机台吨位:冷却方式:成型周期:

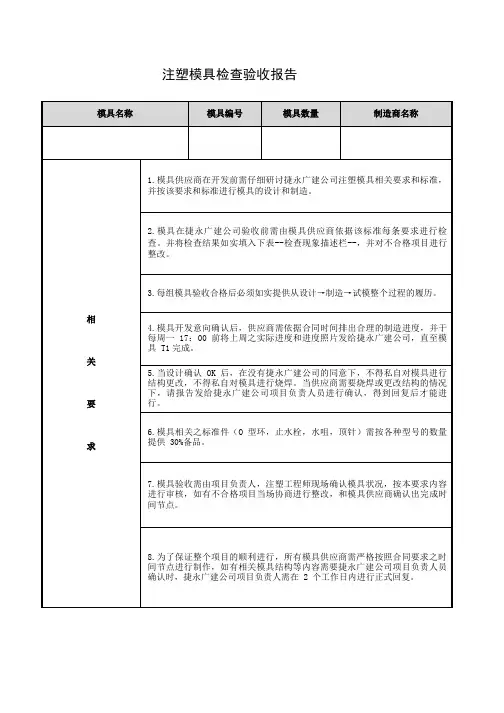

注塑模具检查验收报告

模具名称 模具编号 模具数量 制造商名称

相 关 要 求 1.模具供应商在开发前需仔细研讨捷永广建公司注塑模具相关要求和标准，并按该要求和标准进行模具的设计和制造。

2.模具在捷永广建公司验收前需由模具供应商依据该标准每条要求进行检查。并将检查结果如实填入下表--检查现象描述栏--，并对不合格项目进行整改。

3.每组模具验收合格后必须如实提供从设计→制造→试模整个过程的履历。

4.模具开发意向确认后，供应商需依据合同时间排出合理的制造进度，并于每周一 17：00 前将上周之实际进度和进度照片发给捷永广建公司，直至模具 T1完成。

5.当设计确认 OK 后，在没有捷永广建公司的同意下，不得私自对模具进行结构更改，不得私自对模具进行烧焊。当供应商需要烧焊或更改结构的情况下，请报告发给捷永广建公司项目负责人员进行确认，得到回复后才能进行。

6.模具相关之标准件（O 型环，止水栓，水咀，顶针）需按各种型号的数量提供 30%备品。

7.模具验收需由项目负责人，注塑工程师现场确认模具状况，按本要求内容进行审核，如有不合格项目当场协商进行整改，和模具供应商确认出完成时间节点。

8.为了保证整个项目的顺利进行，所有模具供应商需严格按照合同要求之时间节点进行制作，如有相关模具结构等内容需要捷永广建公司项目负责人员确认时，捷永广建公司项目负责人需在 2 个工作日内进行正式回复。

注塑模具检查验收报告

一 模具的标牌和外观标示

1. 模具铭牌内容完整，字符清晰，排列整齐。按如下标准进行编制，用铆钉安装于模具操作侧的模脚上

检查现象描述 合格 可接受 不可接受

2. 模具水路标牌，标牌格式和标准如下，如果水路较为复杂可适当加大比例，但必须标示内容完整正确。型芯和型腔分开标示。

3. 模具锁模块注意标牌,相关标准如下图

所示，用铆钉固定安装于模具操作侧锁模块附近。
