1 《机械制图》减速器测绘任务书

一、制图测绘的目的

《机械制图》课程是研究机械图样的绘制与识读规律的一门实践性很强的技术基础课程。在完成课堂教学以后，学生们在零件的测绘、零件图、装配图的画法等方面还有很大的欠缺。为加强实践性教学环节，更好地使理论与实际相结合，应进行制图测绘训练，使学生们提高实际动手能力、熟练工具书的使用、进一步掌握手工绘图与仪器绘图的方法、培养严谨的工作作风，为后继课程打下扎实的基础。

二、制图测绘的内容和要求

1、测绘内容

一级圆柱齿轮减速器。由机盖、机座、齿轮、齿轮轴、轴、滚动轴承、键等零件组成，是工程上具有典型性和代表性的部件。

2、要求

（1）熟悉减速器的工作原理、基本结构，了解各零件的作用，并能正确的拆卸和安装。

（2）严格按照《机械制图》国家标准的规定，绘制零件图和装配图，独立按时完成绘图任务。

三、制图测绘的任务

1、分析并拆卸装配体，画装配示意图。

2、完成全部非标准件的测绘，画零件测绘草图一套。

3、统计标准件，查表核对，写出代号，记下主要尺寸，列入统计表。

4、手工绘制装配图一张（A2号图纸）。

5、手工绘制零件图（箱盖、主动齿轮轴、从动大齿轮）3张（A4号图纸）。

6、其余零件CAD作图（包括：从动轴、下箱体、2种端盖）4张（A4号图纸），并打印。

7、写测绘工作小结、装订图纸。

测绘工作量及进度计划表

序号 内 容 图纸 时间

1 布置测绘任务，阅读测绘指导书，拆卸部件、测绘 草图 4学时/第一周

2 测绘、画全部草图(标准件除外) 草图 4学时/第二周

3 减速器装配图、零件图 工程图 4学时/第三周

4 减速器装配图、零件图 工程图 4学时/第四周

5 总结、验收、上交 工程图 4学时/第五周

2 四、制图测绘的基础知识

制图测绘的一般步骤是先根据减速器实物，分析其工作原理、画装配示意图、进行零件测绘、画出零件草图；由零件草图整理画出装配图。

1、零件的测绘方法

零件的测绘就是依据实际零件画出它的图形，测量出它的尺寸和制订出它的技术要求。测绘在实际应用时，是首先画出零件草图（徒手画），然后根据零件草图画零件工作图，为设计机器、修配零件和准备配件创造条件。在该课程的测绘中，是根据零件草图画出零件装配图。

2、测绘的工具和方法

（1）常用的测量工具

（a）直尺

（c）内卡钳 （b）外卡钳 （d）游标卡尺

（e）千分尺

（2）测绘工具的使用及常用的测量方法 3 a. 测量长度尺寸

b. 测量回转面的直径

c. 测量阶梯孔的直径 游标卡尺测外径 千分尺测外径

游标卡测内、外径 外卡测外径 内卡测内径 4

3、典型零件的测绘

1）齿轮的测绘

2）螺纹的测绘

4、画零件草图的方法步骤（参照教材）

5、制图测绘的要求

1）零件草图应符合零件工作图的全部内容要求

2）标准件不用详细测绘（确定型号）

3）齿轮测绘后，应校对两轴中心距是否符合

4）注意配合尺寸的一致

5）图样上齿轮啮合、键连接的画法应表达清楚

五、减速器的测绘和装配图画法

1、测绘的步骤

1）对部件进行全面了解和分析

2）拆卸部件

3）画装配示意图（不要求）

4）画零件草图

2、装配图的画法 L L

用内、外卡直接量取内孔直径 取出内卡后按图示 L 位置量取内孔直径 5 1）分析

2）减速器装配图的画图步骤

六、减速器主要的零件工作图（草图）

6

7

8

合集下载

减速器设计说明书

减速器设计说明书

一、设计任务

见任务书原件

二、电动机的选择计算

按工作要求条件选用三相异步交流电动机，封闭式扇冷式结构,Y系列。

1、选择电动机功率

滚筒所需的有效功率：

传动装置的总效率:

查表17-9确定个部分效率如下：

皮带传动效率：

齿轮啮合效率: (齿轮精度为8级）

滚动轴承效率： (球轴承)

联轴器效率:

滚筒效率：

传动总效率：

所需电动机功率：===2.469kw

查设计资料表27-1,可选Y系列三相异步电动机Y100L2—4型,额定功率P0=3kw;或选Y系列三相异步电动机Y132S—6型，额定功率P0=3kw；均满足P0＞Pr.

2、选取电动机的转速

滚筒轴转速：

现以同步转速为1500r/min及1000r/min两种方案进行比较，由表27-1查得电动机数据，计算总传动比列于表1中。

表1： 电动机数据及传动比 方案号 电机型号 额定功率 同步转速 满载转速 总传动比 PW = 2。015kw

η= 0.0816

Pr= 2。469kw

P0=3kw

n0=1420r/min

=34.3

i带=2。8

i减=12.25

i12=4.061

i23=3.012

Po=2。469 kw

no=1420r/min

T0=16.61Nm

P1=2.346 kw

n1=507r/min

T1=44.18Nm

P2=2。253 8kw

n2=124.6r/min

T2=172。66Nm

P3=2.163kw

n3=41。4r/min

T3=499.1 Nm

P4=2。12kw

n4=41.4r/min

T4=489.1 Nm

Pc=2。716kw

dd1=100mm

V=7.4m/s

dd2=280mm

减速器任务书

减速器任务书

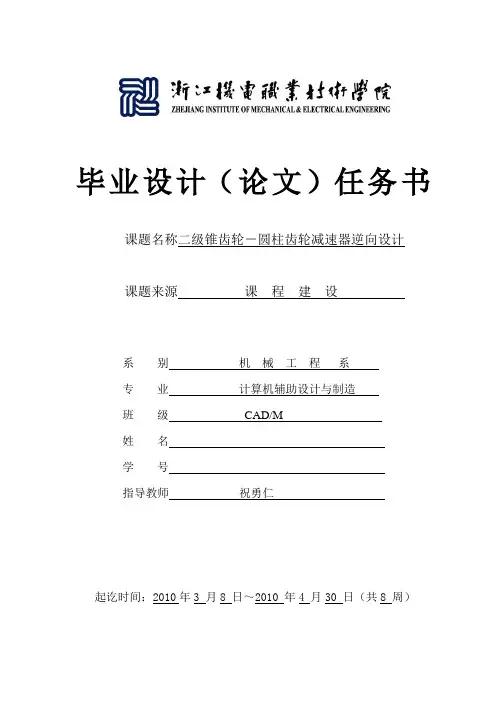

毕业设计（论文）任务书
