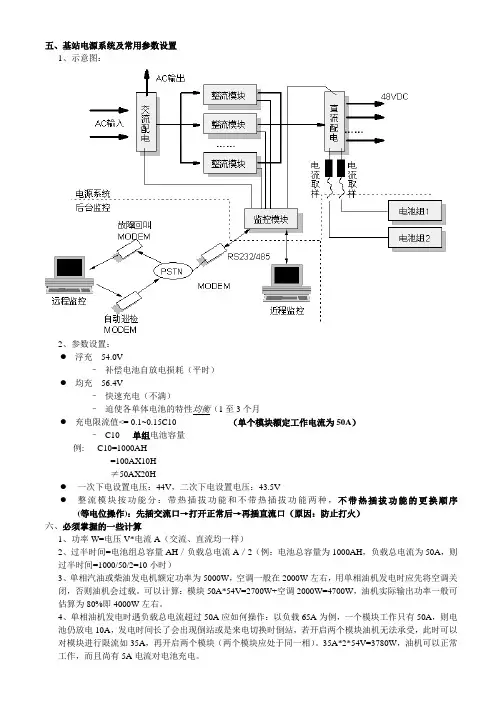

GSM基站电源系统
基站电源系统：由市电、市电配电箱、室配电箱、避雷箱、电源柜和电池组组成；在市电波动围较大的地区配有稳压电源柜。
市电为380V交流电。
市电配电箱：有市电空气开关、市电——油机转换闸（一刀双置），有的把电表放在里面。
室配电箱：有总闸、备用总闸、空调、照明等室用电开关。
避雷箱：有两个及一级和二级浪涌。
电源柜：由配电单元、监控单元、整流模块单元，三部分组成。
电池组：有两组，每组由12个单体组成，分立式和卧式两种。
§1 系统组成
§1.1市电配电箱：
当室无电时先检查空气开关是否跳闸，否则是市电停电。在处理跳闸的时候，一定要检查是否是市电电压偏高，下级用点部分是否有短路，才可以闭合开关，以免引起危险。用油机供电时，应切断市电把市电油机转换闸置于油机位，同时要关掉室总闸，待油机运行稳定才可对设备供电。
§1.2室配电箱：
对室各用电单元进行控制，处理室电源故障在此关掉对应开关。如果对应用电部分出现故障可能引起开关断开，因此在处理问题时同样要注意检查下级有无短路。在没有市电配电箱的基站，油机供电也在此接入油机电源。要注意：断开市电。
§1.3避雷箱：
二级浪涌的避雷模块窗口颜色，绿为正常、红为损坏，注意更换损坏的避雷模块。
连线应注意：一般标准布线为，红或黑为正、蓝为负、黄蓝相间为接地线。基站各级接地地阻不要大于4欧要力争小于1欧。
§1.4电源柜：
电源柜的避雷模块窗口颜色同样是绿为正常、红为损坏。
配电单元容易损坏的部件主要有熔断器和接触器。
监控单元用来对基站用电监测和管理，并对作下历史记录。系统的各项参数在次进行设置，有如下菜单：系统状态、系统设置、执行操作、通讯设置、计算标准。维护常用菜单为系统状态和通讯设置菜单，系统状态主要显示系统所处状态和阅读各项历史记录和历史告警记录。
整流模块单元几个单个模块组成，个体出现故障故障不会扩散。由几个组成根据实际需要决定，在没有整流模块的插槽要用面板盖住，以免背板进灰尘。对单个电源模块的防尘网要注意清洁（用备用的换，取下的清洗晾干备用，不要用水清洗后马上就放进去），在进行扩容或对电源模块进行调整的时候要在监控单元进行参数设置以便进行管理。
电源柜安放的DC/DC到传输的电源线一般为方正、圆负。
电源柜在§2节 以PS24480/40智能高频开关电源作详细介绍。
§1.5电池组：
基站电池组是基站的备用电源，平时要注意对单个电池进行监测和对电池组进行充放点检测，对老化电池组要求更换。不然起不了备用电源的作用。
§2 PS24480/40智能高频开关电源
§2.1系统概述
1、PS24480/40智能高频开关电源系统由交直流配电单元、HD2440-2型整流模块、PSM-7型监控模块等构成。
2、PS24480/40智能高频开关电源系统输入、输出参数。
输出参数
①额定输出电压：线电压380VAC，45～65HZ
相电压220 VAC，45～65HZ
②最大输出电流：100A（每相）
③蓄电池组电压：+24V
输出参数
①三相交流输出（一路，供用户）：额定电压380VAC，45～65HZ
额定电流16A（每相）
②单相交流输出（三路，供用户）：额定电压220 VAC，45～65HZ
额定电流16A ③直流输出：额定电压：+24V
额定电流：480A
五路熔断器支路容量：250A 1路；
160A 2路；
100A 2路；
四路空气断路器支路容量：32A 2路；
20A 2路；
注：其中32A、20A共4路负载不受二次下电影响。
3、PS24480/40智能高频开关电源系统保护指标。
①相电压的过、欠电压保护指标
交流输出欠压保护点：145±3VAC
交流输出欠压恢复点：155±3VAC
交流输出过压保护点：300±3VAC
交流输出过压恢复点：280±3VAC
②直流保护（用户可调）
二次下电保护点：21.0±0.2V
电池过放电保护点：20.5±0.2V
§2.2 统设系置
1、在监控模块中进入运行信息，可对系统当前工作状态及告警（当前告警、历史告警）进行查看。
2、在监控模块中，输入密码后，可进入输出控制菜单进行操作。
在输出控制菜单里如进行手动控制均充时，有可能因负载电流较大而使电池实际处于放电状态，甚至使直流输出电压下降，此时应手动控制模块使其转换到40A限流状态或将电池管理方式重新设置为自动方式（系统会根据电池的充电电流自动放开模块的输出电流）。建议一般情况下应将系统设置为自动管理方式。
3、在监控模块中，输入默认密码1234进入系统设置，即可对相应的参数进行设置。
①直流欠压告警值最小可设置为10.0V，最大不能超过直流过压告警值；直流过压告警值最小不能低于直流欠压告警值（直流欠压告警值的默认值为22.5V，直流过压告警值的默认值为30.0V） ②交流欠压告警值最小可设置为100V，最大不能超过交流过压告警值；交流过压告警值最小不能低于交流欠压告警值（交流欠压告警值的默认值为170V，交流过压告警值的默认值为270V）
③通信参数，特别是本机地址，通信方式和通信波特率，在系统正常工作时如果被重新设置，将可能导致电源系统和后台计算机通信的中断。所以在一般情况下，不要随意设置通信参数。
§2.3 系统维护
1、电池被自动保护切断后，监控模块和直流配电控制部分仍由电池供电，电池电压仍会下降。当电压低于16V时，监控模块和直流控制电路将无法工作，从而失去电池保护功能。维护人员在电池保护切断后，必须设法尽快恢复交流供电或断开电池，也可提高电池保护电压，以延长电池支持时间。
2、交流停电后，如用油机发电最好通过2分钟以上的时延后，再切换给电源系统供电，以减小油机启动过度过程可能对电源设备造成的影响。
3、若交流配电单元两路交流输入均超出过压点或低于欠压点，此时交流配电单元不能输出交流，是由于系统发生过、欠压保护，属正常现象。此时不能强行接通，否则会损坏系统。
4、交流输入缺相时，如果暂时不能解决交流电问题，而又要求系统工作，可采取应急办法：先切断交流电，将缺相的那相线取下，用绝缘胶布包裹好。在用一短线将正常的那相接入去掉的那相，送上交流电。
5、整流模式部主散热器上温度超过90℃时，模块停止输出故障现象是：运行灯和故障灯均亮。模块过热只能在风扇受阻或严重老化时才发生，多次发生过热一般应更换风扇或降额使用。
6、当整流模块均流效果不好的话，可用无感起子微调浮充电位器或均充电压电位器，使她们在浮充或均充状态下的输出电流之差在一定围之，重新达到均流。
7、整流模块具有过度保护功能。若输出短路，则模块电压显示为零，电流显示为0.50A左右。
8、电压或电流显示正常，但有告警。，处理方法：检查电压或电流的告警门限值是否设置正确。
9、电池均充不转浮充。处理方法：检查电池组数是否设置不为0；检查电池管理方式是否设置为自动；检查均充时间间隔是否设置过大；检查均浮充转换电流是否设置过小。 10、电池充电电流过大或过小。处理方法：检查电池组数是否设置不为0；检查电池管理方式是否设置为自动；检查最大充电限流值是否设置过大或过小。
11、模块输出电流不放开。处理方法：检查电池管理方式是否设置为自动；检查最大充电限流值是否设置过小。
12、当模块负载电流低于耽搁模块容量时，某一个模块输出过压将造成系统过压，所有模块过压保护，并且不能自动恢复。处理方法：关掉所有模块的交流开关，然后，逐一打开模块，当打开某一模块系统再次过压保护时，关掉该模块，打开其他模块，系统将正常工作。
§3监控单元
系统状态 & 通讯设置
§3.1系统状态单词英汉对照
Last Battery Discharge 最后一次电池放电时间
Mains Outages 交流停电
Unit Operation 控制器操作
Last Battery Charge 最后一次电池充电时间
MCM Uptime 控制器运行时间
MCM Turn On Time 控制器启动时间
Load Current 负载电流
Battery Current 电池电流
Output Current 输出电流
Battery Tenperature 电池温度
Output Volts 输出电压
Battery Volts 电池电压
Alarm History List 历史告警记录 (active代表告警发生时间 inactive代表告警结束时间)
§3.2 通讯设置（Menu Selection Network Devices）
§3.2.1新增加电源通讯：
在（Network Devices： Add New Slave Device）菜单下进行，及在新增加电源模块时，可以在此菜单下补充设置进行管理。也可以全不重新配置所有模块的地址，要在下面的菜单下进行。 §3.2.2重新设置所有电源地址：
在（Network Devices： Reset Slave Addresses）菜单下进行，方法如下：
在Reset Slave Addresses Press ENTER to Start 菜单下按回车
翻至Please Plug Slaves in one at a time 菜单时 依次按电源的Set up按钮
§3.3需要设置电源通讯地址的表现
1．电源面板上的三颗灯交替闪烁，表明监控单元没对该模块进行管理。
2．新增的电源模块需要增设通讯地址，如果该电源面板上的三颗灯不交替闪烁，需要把定位锁打开重新锁上
3．在全部重新设置地址时要注意按按钮要一气呵成，否则超过菜单的等待时间，设置不成功。
4．注意两个绿灯常量，红灯闪烁为正常情况，此时是在充电状态，要区分开来。
5．注意一个绿灯常亮，一个绿灯和红灯交替闪烁为交流输入不稳，此时应检查市电电压、是否缺相、浪涌个连接头是否松动、接地是否良好，跟设置地址要区分开来。
§3.4 本节是以创巨电源柜AZ228控制器为例做的介绍。
