无功补偿控制器

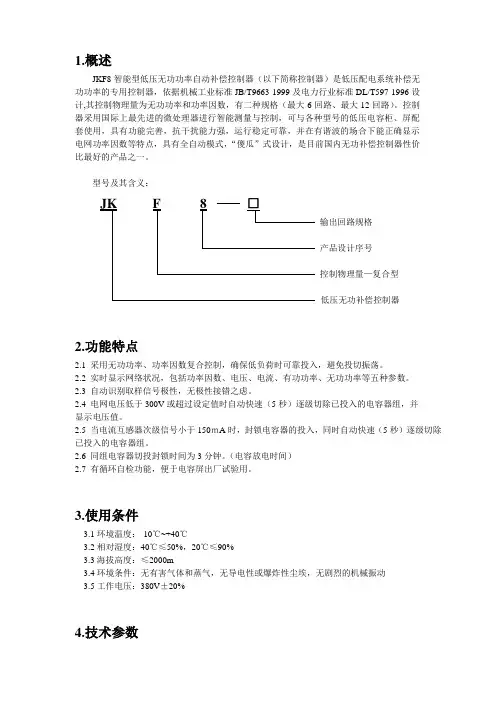

1.概述JKF8智能型低压无功功率自动补偿控制器（以下简称控制器）是低压配电系统补偿无功功率的专用控制器，依据机械工业标准JB/T9663-1999及电力行业标准DL/T597-1996设计,其控制物理量为无功功率和功率因数，有二种规格（最大6回路、最大12回路）。控制器采用国际上最先进的微处理器进行智能测量与控制，可与各种型号的低压电容柜、屏配套使用，具有功能完善，抗干扰能力强，运行稳定可靠，并在有谐波的场合下能正确显示电网功率因数等特点，具有全自动模式，“傻瓜”式设计，是目前国内无功补偿控制器性价比最好的产品之一。

型号及其含义：

JK F 8 □

输出回路规格

产品设计序号

控制物理量—复合型

低压无功补偿控制器

2.功能特点

2.1 采用无功功率、功率因数复合控制，确保低负荷时可靠投入，避免投切振荡。

2.2 实时显示网络状况，包括功率因数、电压、电流、有功功率、无功功率等五种参数。

2.3 自动识别取样信号极性，无极性接错之虑。

2.4 电网电压低于300V或超过设定值时自动快速（5秒）逐级切除已投入的电容器组，并

显示电压值。

2.5 当电流互感器次级信号小于150ｍA时，封锁电容器的投入，同时自动快速（5秒）逐级切除

已投入的电容器组。

2.6 同组电容器切投封锁时间为3分钟。（电容放电时间）

2.7 有循环自检功能，便于电容屏出厂试验用。

3.使用条件

3.1环境温度：-10℃~+40℃

3.2相对湿度：40℃≤50%，20℃≤90%

智能无功补偿控制器使用说明

一、智能无功补偿控制器的组成和工作原理

1.监测单元：用于监测电网的功率因数和电压电流等参数。它采集电网的功率因数信号，并将信号传输给控制单元。

2.控制单元：根据电网的功率因数和设定值之间的差异，对无功补偿设备进行控制。当电网功率因数低于设定值时，控制单元会向执行单元发送控制信号，使无功补偿设备自动投入。

3.执行单元：根据控制单元的指令，调整无功补偿设备的容量大小。它可以控制补偿电容器的投切和接触器的合切，来实现对电网无功功率的补偿。

1.监测电网的功率因数和电压电流等参数。

2.将监测到的功率因数信号传输给控制单元。

3.控制单元与执行单元交互，根据设定值和实际值之间的差异来控制无功补偿设备。

4.执行单元根据控制单元的指令，调整无功补偿设备的容量大小，以实现对电网无功功率的补偿。

二、智能无功补偿控制器的使用方法

1.安装控制器：将控制器安装在电力系统的补偿设备箱内，与电网进行连接。

2.设置参数：使用该控制器的管理软件，将控制器与电网连接的参数进行设置，包括电压值、容量大小和设定功率因数等。 3.启动控制器：通过控制器的开关，手动或自动启动智能无功补偿控制器。

4.监测电网参数：控制器会自动监测电网的功率因数和电压电流等参数，并将数据传输给控制单元。

5.设定无功补偿：根据电网的实际功率因数和设定的功率因数之间的差异，控制单元会向执行单元发送控制信号，以调整无功补偿设备的容量大小，来实现对电网无功功率的补偿。

6.显示设备状态：通过控制器的显示屏，可以查看无功补偿设备的投入状态、功率因数和电流等信息。

7.停止补偿：当电网的功率因数达到设定值或不需要无功补偿时，可以手动或自动停止智能无功补偿控制器的工作。

三、智能无功补偿控制器的注意事项

1.安全操作：在进行控制器的安装、设置和启动过程中，要注意遵守相关的操作规程和安全指南，确保操作的安全可靠。

2.定期维护：智能无功补偿控制器需要定期进行维护和检查，以确保其正常工作。维护工作包括清洁控制器、检查连线和电源接口等。

无功补偿控制器

产品概述

JKWZ-200无功补偿与配电监测控制器(以下简称控制器) ,具有无功补偿、数据采集、通讯等功能，适用于交流50Hz、0.4kV低压配电系统的监测及无功补偿控制，以达到最大限度的节能降耗、提高电网质量的目的，该产品经过十多年的持续改进应用，有近万只的连续运行，产品稳定可靠。

1. 数以电压、功率因数、无功功率等综合判定条件投切电容，无投切振荡，无投切呆区， 具有控制精度高，装置补偿效果好。

ＪＫＷＺ无功补偿控制器

2. 多种投切模式，共补、分补、混合补偿多达12路6种组合。

3. 支持短信模式，短信息和手机兼容，可以使用手机直接查看或设置参数。 4. 中文液晶显示，界面友好。可分相分级对三相不平衡的配电系统无功进行精确补偿。

5. 具有过压、欠压，并能故障闭锁，保护补偿装置；控制器数据可通过485通讯上传至主控室，便于管理。

6. 控制器对外联系的部分均采用多种信号隔离措施---如电磁隔离、光电隔离等，以提高控制器的抗干扰能力。

7. 自适应频率算法，输入信号在45-55Hz之间变化，均可实现正常数据采集功能。相位自动识别，接线简单。

8. 器具有功耗低、安装方便、匹配方式灵活多样、适应多种运行环境等特点。

9. 路板采用多层表面贴装技术，减少了电路体积，减少发热，提高了控制器的可靠性。

10. 控制器采用整体面板、封闭机箱，强弱电严格分开，同时在软件设计上也采取相应的抗干扰措施，控制器的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。

11. 在采样回路中，选用高精度、高稳定的16位AD模数转换器件,保证正常运行的高精度,避免因环境改变或长期运行而造成采样误差增大。 12. 自主开发，技术支持完善。

设计要求

要实现精确的无功补偿就必须对无功电流进行准确的测量。

因为电压的变化范围较小，因此对电压的测量精度要求不高，通常有1%的测量精度就足够了。通常的情况下，不测量电压也可以实现很好的无功补偿控制，对电压的测量主要是为了实现过压、欠压、以及缺相等保护功能。

RPCF系列(共补)

智能无功功率自动补偿控制器

使用说明书

符合标准：JB/T 9663 安装、使用产品前，请仔细阅读 使用说明书并妥善保管、备用

说明：

本产品为16回路控制器，

1、具有J型静态接交流接触器功能，详见第5页

2、具有D型动态接复合开关或无触点开关功能，详见第5页

3、具有Z型通信功能(需定制)，另附：通信协议附件。

1概述

1.1关于使用说明书

本说明书详细的介绍安装、调试、工作参数、菜单操作等内容，用户在使用之前必须仔

细阅读此说明书。

1.2使用范围

适用于三相平衡低压配电系统电容器补偿装置的自动调节，使功率因数达到用户预定状

态，提高电力变压器的利用效率，减少线损，改善供电的电能质量。

2功能特点

(1) 以基波无功功率计算投切电容容量，可避免任何形式的投切震荡，并在有谐波的场合下能

正确显示电网功率因数。

(2) 功率因数测量精度高，显示范围宽。

(3) 实时显示总功率因数(PF)与基波功率因数(DPF)。

(4) 实时显示电压畸变率及电流畸变率。

(5) 有12种编码输出方式供用户选择。

(6) 最多16路输出。

(7) 人机界面友好操作方便。

(8) 各种控制参数全数字可调直观使用方便。

(9) 具有自动运行与手动运行两种工作方式。

(10) 具有过电压和欠电压保护功能。

(11) 具有电压谐波超标保护功能。

(12) 具有断电保护功能数据不丢失。

(13) 电流信号输入阻抗低≤0.01Ω。

3使用条件

(1) 海拔高度不高于2000米。

(2) 环境温度-25℃~+50℃。

(3) 空气湿度在40℃时不超过50%，20℃时不超过90%。

(4) 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

(5) 安装地点无剧烈震动。

- 2 - 4技术数据

额定工作电压：AC 380V或AC 220V

额定工作电流：AC 0~5A

额定工作频率：45Hz~65Hz
