电力系统自动化习题及答案

选择题

======================概念题======================

1. 自同期并列

将未加励磁电流的发电机升速至接近于电网频率，在滑差角频率不超过允许值时进行并网操作属于自同期并列。

2. 准同期并列

将发电机组加上励磁电流，在并列条件符合时进行并网操作为准同期并列。

3. 强行励磁

在某些故障情况下，使发电机转子磁场能够迅速增强，达到尽可能高的数值，以补充系统无功功率确额。

4. 等微增准则

运行的发电机组按微增率相等的原则来分配负荷称为等微增准则。

5. 负荷的调节效应

负荷的有功功率随着频率而改变的特性叫作负荷的功率—频率特性，也称负荷的调节效应。

6. 频率调差系数

单位发电机有功功率的变化引起的频率增量即为频率调差系数。

7. 电压调整

电力系统中使供各用户的电压与额定电压的偏移不超过规定的数值。

8. 励磁电压响应比

励磁电压在最初0.5s内上升的平均速率为励磁电压响应比。

9. 二次调频

频率的二次调整是通过调频器反应系统频率变化，调节原动力阀门开度调节转速，使调整结束时频率与额定值偏差很小或趋于零。

10. RTU

远方终端（RTU）是电网监视和控制系统中安装在发电厂或变电站的一种远动装置，检测并传输各终端（发电厂或变电站）的信息，并执行调度中心发给厂、所的命令。

11. 码元：每个信号脉冲为一个码元。

12. 数码率：每秒传送的码元数。

13. 信息速率：系统每秒传送的信息量。

14. 误码率：数据传输中错误码元数与总码元数之比。

15. 循环式通信规约 由RTU循环不断地向主站传送信息的方式为循环式通信规约。

16. 问答式通信规约

由主站询问各RTU，RTU接到主站询问后回答的方式为问答式通信规约。

17. 超短期负荷预测

1小时以内的负荷预测为超短期负荷预测，适用于质量控制、安全监视、预防控制。

电力系统自动化习题及答案

一、选择题

1. 电力系统自动化的主要目标是：

a) 提高电力系统的可靠性和经济性；

b) 提高电力系统的安全性和稳定性；

c) 提高电力系统的可调度性和可控性；

d) 所有选项都是。

答案：d) 所有选项都是。

解析：电力系统自动化的主要目标是综合利用计算机、通信和控制技术，以提高电力系统的可靠性、经济性、安全性、稳定性、可调度性和可控性。

2. 电力系统自动化的基本组成部分包括：

a) 监控系统；

b) 保护系统；

c) 调度自动化系统；

d) 所有选项都是。

答案：d) 所有选项都是。

解析：电力系统自动化的基本组成部分包括监控系统、保护系统和调度自动化系统。监控系统用于实时监测电力系统的运行状态，保护系统用于对电力系统进行故障保护，调度自动化系统用于对电力系统进行调度控制。

3. 电力系统自动化中常用的通信方式包括： a) 有线通信；

b) 无线通信；

c) 光纤通信；

d) 所有选项都是。

答案：d) 所有选项都是。

解析：电力系统自动化中常用的通信方式包括有线通信、无线通信和光纤通信。有线通信可以通过电缆传输信号，无线通信可以通过无线电波传输信号，光纤通信可以通过光纤传输信号。

二、判断题

1. 电力系统自动化可以提高电力系统的可靠性和经济性。

答案：正确。

解析：电力系统自动化可以通过实时监测和控制电力系统，提高电力系统的可靠性和经济性。

2. 电力系统自动化的基本组成部分包括监控系统、保护系统和调度自动化系统。

答案：正确。

解析：电力系统自动化的基本组成部分包括监控系统、保护系统和调度自动化系统，它们共同协作实现对电力系统的监测、保护和调度控制。

3. 电力系统自动化中常用的通信方式只有有线通信。

答案：错误。

解析：电力系统自动化中常用的通信方式包括有线通信、无线通信和光纤通信，根据具体的应用场景选择合适的通信方式。 三、填空题

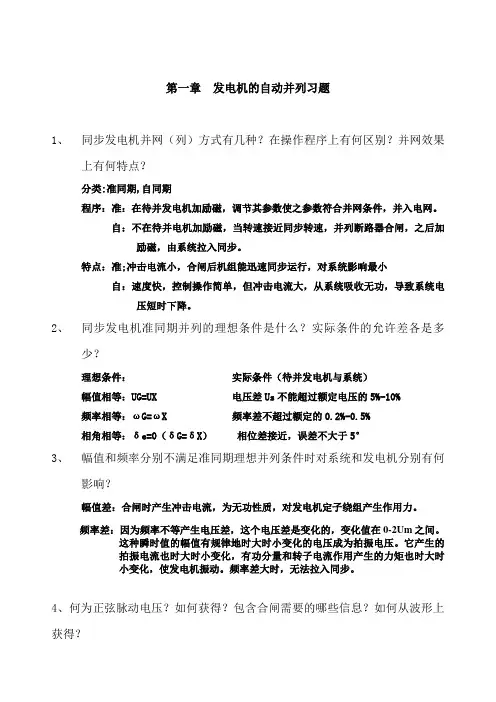

第一章 发电机的自动并列习题

1、 同步发电机并网（列）方式有几种？在操作程序上有何区别？并网效果上有何特点？

分类:准同期,自同期

程序：准：在待并发电机加励磁，调节其参数使之参数符合并网条件，并入电网。

自：不在待并电机加励磁，当转速接近同步转速，并列断路器合闸，之后加励磁，由系统拉入同步。

特点：准;冲击电流小，合闸后机组能迅速同步运行，对系统影响最小

自：速度快，控制操作简单，但冲击电流大，从系统吸收无功，导致系统电压短时下降。

2、 同步发电机准同期并列的理想条件是什么？实际条件的允许差各是多少？

理想条件： 实际条件（待并发电机与系统）

幅值相等：UG=UX 电压差Us不能超过额定电压的5%-10%

频率相等：ωG=ωX 频率差不超过额定的0.2%-0.5%

相角相等：δe=0（δG=δX） 相位差接近，误差不大于5°

3、 幅值和频率分别不满足准同期理想并列条件时对系统和发电机分别有何影响？

幅值差：合闸时产生冲击电流，为无功性质，对发电机定子绕组产生作用力。

频率差：因为频率不等产生电压差，这个电压差是变化的，变化值在0-2Um之间。这种瞬时值的幅值有规律地时大时小变化的电压成为拍振电压。它产生的拍振电流也时大时小变化，有功分量和转子电流作用产生的力矩也时大时小变化，使发电机振动。频率差大时，无法拉入同步。

4、何为正弦脉动电压？如何获得？包含合闸需要的哪些信息？如何从波形上获得？ 5、何为线形整步电压？如何得到线形整步电压？线性整步电压的特点是什么？

6、线性整步电压形成电路由几部分组成？各部分的作用是什么？根据电网电压和发电机端电压波形绘制出各部分对应的波形图。

书上第13页，图1-12

组成：由整形电路，相敏电路，滤波电路组成

作用：整形电路：是将Ug和Ux的正弦波转变成与其频率和相位相同的一系列方波，其幅值与Ug和Ux无关。

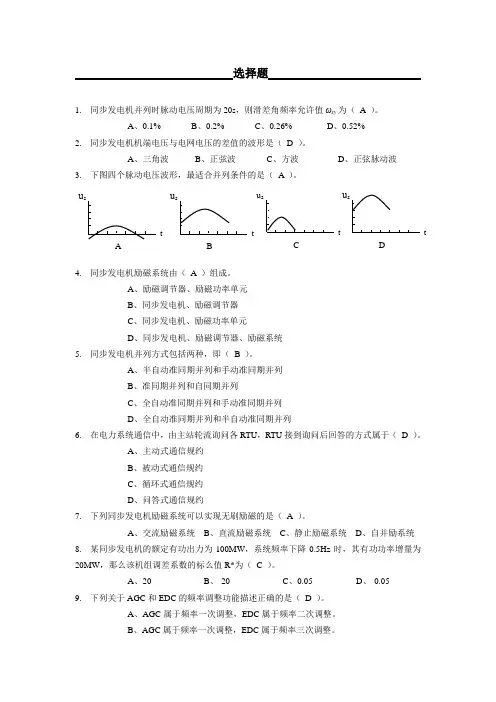

选择题

1. 同步发电机并列时脉动电压周期为20s，则滑差角频率允许值ωsy为（ A ）。

A、0.1% B、0.2% C、0.26% D、0.52%

2. 同步发电机机端电压与电网电压的差值的波形是（ D ）。

A、三角波 B、正弦波 C、方波 D、正弦脉动波

3. 下图四个脉动电压波形，最适合并列条件的是（ A ）。

4. 同步发电机励磁系统由（ A ）组成。

A、励磁调节器、励磁功率单元

B、同步发电机、励磁调节器

C、同步发电机、励磁功率单元

D、同步发电机、励磁调节器、励磁系统

5. 同步发电机并列方式包括两种，即（ B ）。

A、半自动准同期并列和手动准同期并列

B、准同期并列和自同期并列

C、全自动准同期并列和手动准同期并列

D、全自动准同期并列和半自动准同期并列

6. 在电力系统通信中，由主站轮流询问各RTU，RTU接到询问后回答的方式属于（ D ）。

A、主动式通信规约

B、被动式通信规约

C、循环式通信规约

D、问答式通信规约

7. 下列同步发电机励磁系统可以实现无刷励磁的是（ A ）。

A、交流励磁系统 B、直流励磁系统 C、静止励磁系统 D、自并励系统

8. 某同步发电机的额定有功出力为100MW，系统频率下降0.5Hz时，其有功功率增量为20MW，那么该机组调差系数的标么值R*为（ C ）。

A、20 B、-20 C、0.05 D、-0.05

9. 下列关于AGC和EDC的频率调整功能描述正确的是（ D ）。

A、AGC属于频率一次调整，EDC属于频率二次调整。

B、AGC属于频率一次调整，EDC属于频率三次调整。 us
