实验三模拟乘法器调幅
一、实验目的
1．通过实验了解振幅调制的工作原理。
2．掌控用mc1496去同时实现am和dsb的方法，并研究已阳入波与调制信号，载波之间的关系。3．掌控用示波器测量调幅系数的方法。
二．实验内容
1．演示相加调幅器的输出失调电压调节。
2．用示波器观察正常调幅波（am）波形，并测量其调幅系数。3．用示波器观察平衡调幅波（抑制载波的双边带波形dsb）波形。4．用示波器观察调制信号为方波、三角波的调幅波。
三．实验步骤
1．实验准备
（1）在实验箱主板上挂上内置乘法器幅度调制电路模块。拨打实验箱上电源开关，按下模块上控制器8k1，此时电源指标灯照亮。
（2）调制信号源：采用低频信号源中的函数发生器，其参数调节如下（示波器监测）：?频率范围：1khz?波形选择：正弦波?输出峰-峰值：300mv（3）载波源：采用高频信号源：
工作频率：2mhz用频率计测量（也可以使用其它频率）；?输入幅度（峰-峰值）：200mv，用示波器观测。
2．输入失调电压的调整（交流馈通电压的调整）
内置演示相加器在采用之前必须展开输出紊乱调零，也就是必须展开交流馈通电压的调整，其目的就是并使相加器调整为平衡状态。因此在调整前必须将控制器8k01复置“off”（往拨付），以阻断其直流电甩。交流馈通电压所指的就是相加器的一个输出端的加之信号电压，而另一个输出端的不作信号时的输入电压，这个电压越小越不好。（1）载波输出端的输出失调电压调节
把调制信号源输出的音频调制信号加到音频输入端（8p02），而载波输入端不加信
号。用示波器监测相加器输入端的（8tp03）的输入波形，调节电位器8w02，并使此时输入端的（8tp03）的输入信号（称作调制输出端馈通误差）最轻。（2）调制输出端的输出失调电压调节 把载波源输出的载波信号加到载波输入端（8p01），而音频输入端不加信号。用示

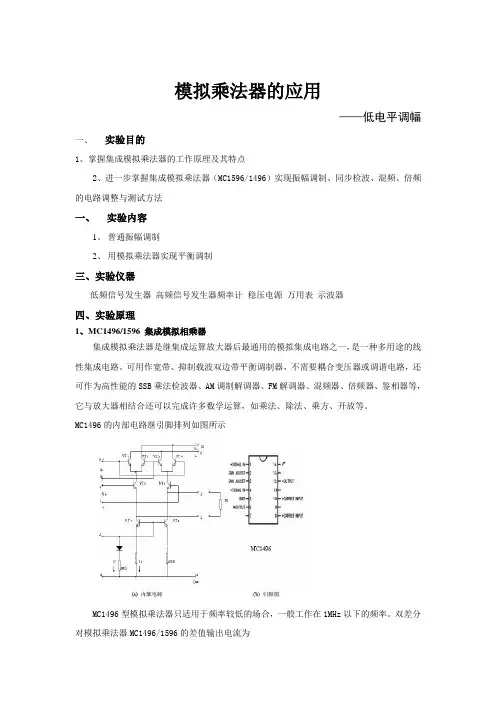

模拟乘法器的应用
——低电平调幅
一、 实验目的
1、掌握集成模拟乘法器的工作原理及其特点
2、进一步掌握集成模拟乘法器（MC1596/1496）实现振幅调制、同步检波、混频、倍频的电路调整与测试方法
一、 实验内容
1、 普通振幅调制
2、 用模拟乘法器实现平衡调制
三、实验仪器
低频信号发生器 高频信号发生器频率计 稳压电源 万用表 示波器
四、实验原理
1、MC1496/1596 集成模拟相乘器
集成模拟乘法器是继集成运算放大器后最通用的模拟集成电路之一，是一种多用途的线性集成电路。可用作宽带、抑制载波双边带平衡调制器，不需要耦合变压器或调谐电路，还可作为高性能的SSB乘法检波器、AM调制解调器、FM解调器、混频器、倍频器、鉴相器等，它与放大器相结合还可以完成许多数学运算，如乘法、除法、乘方、开放等。
MC1496的内部电路继引脚排列如图所示
MC1496型模拟乘法器只适用于频率较低的场合，一般工作在1MHz以下的频率。双差分对模拟乘法器MC1496/1596的差值输出电流为
MC1595是差值输出电流为
式中，为乘法器的乘法系数。
MC1496/1596使用时，VT1至VT6的基极均需外加偏置电压。
2.乘法器振幅调制原理
X通道两输入端8和10脚直流电位均为6V，可作为载波输入通道；Y通道两输入端1和4脚之间有外接调零电路；输出端6和12脚外可接调谐于载频的带通滤波器；2和3脚之间外接Y通道负反馈电阻R8。若实现普通调幅，可通过调节10kΩ电位器RP1使1脚电位比4脚高错误！未找到引用源。，调制信号错误！未找到引用源。与直流电压错误！未找到引用源。叠加后输入Y通道，调节电位器可改变错误！未找到引用源。的大小，即改变调制指数Ma；若实现DSB调制，通过调节10kΩ电位器RP1使1、4脚之间直流等电位，即Y通道输入信号仅为交流调制信号。为了减小流经电位器的电流，便于调零准确，可加大两个750Ω电阻的阻值，比如各增大10Ω。

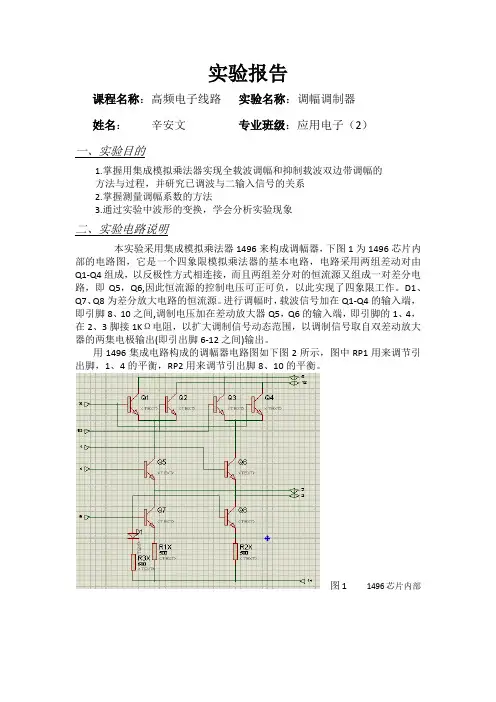

实验报告
课程名称：高频电子线路 实验名称：调幅调制器
姓名： 辛安文 专业班级：应用电子（2）
一、实验目的
1.掌握用集成模拟乘法器实现全载波调幅和抑制载波双边带调幅的
方法与过程，并研究已调波与二输入信号的关系
2.掌握测量调幅系数的方法
3.通过实验中波形的变换，学会分析实验现象
二、实验电路说明
本实验采用集成模拟乘法器1496来构成调幅器，下图1为1496芯片内部的电路图，它是一个四象限模拟乘法器的基本电路，电路采用两组差动对由Q1-Q4组成，以反极性方式相连接，而且两组差分对的恒流源又组成一对差分电路，即Q5，Q6,因此恒流源的控制电压可正可负，以此实现了四象限工作。D1、Q7、Q8为差分放大电路的恒流源。进行调幅时，载波信号加在Q1-Q4的输入端，即引脚8、10之间,调制电压加在差动放大器Q5，Q6的输入端，即引脚的1、4，在2、3脚接1KΩ电阻，以扩大调制信号动态范围，以调制信号取自双差动放大器的两集电极输出(即引出脚6-12之间)输出。
用1496集成电路构成的调幅器电路图如下图2所示，图中RP1用来调节引出脚，1、4的平衡，RP2用来调节引出脚8、10的平衡。
图1 1496芯片内部
图2 1496构成的调幅器
三、实验内容及其结果
1.直流调制特性
（1）调RP2电位器使载波输入端平衡：在调制信号输入端IN2加峰值为100mv,
频率为1kHz的正弦信号，调节RP2电位器使输出端信号最小，然后去掉输入信号。
（2）在载波输入端IN1加峰值V(C)为10mv，频率100kHz的正弦信号，用万用表测量a,b之间的电压V(a,b)，用示波器观察OUT输出端的波形，以V(a，b)=0.1V为步长，记录RP1由一端跳到另一端的输出波形及其
峰值电压，注意观察相位的变化，根据公式
V(-)=K*V(a，b)*V(c)计算出系数K值，并填入下表：
实验报告
课程名称：高频电子线路 实验名称：调幅调制器
姓名： 习宇 专业班级：电子信息工程
一、实验目的
1.掌握用集成模拟乘法器实现全载波调幅和抑制载波双边带调幅的
方法与过程，并研究已调波与二输入信号的关系。
2.掌握测量调幅系数的方法。
二、实验电路说明
用1496集成电路构成的调幅器电路图如下图2所示，图中RP1用来调节引出脚，1、4的平衡，RP2用来调节引出脚8、10的平衡。
1496芯片内部
图2 1496构成的调幅器
三、实验内容及其结果
1.直流调制特性
（1）调RP2电位器使载波输入端平衡：在调制信号输入端IN2加峰值为100mv,
频率为1kHz的正弦信号，调节RP2电位器使输出端信号最小，然后去掉输入信号。
（2）在载波输入端IN1加峰值V(C)为10mv，频率100kHz的正弦信号，用万用表测量a,b之间的电压V(a,b)，用示波器观察OUT输出端的波形，以V(a，b)=0.1V为步长，记录RP1由一端跳到另一端的输出波形及其
峰值电压，注意观察相位的变化，根据公式
V(-)=K*V(a，b)*V(c)计算出系数K值，并填入下表：
表5－1
V(a,b)
【V】 0.8 0.9 1 1.1 1.2 1.3
V(-)【V】 0.4 0.45 0.51 0.55 0.58 0.62
K
直流调制特性曲线
2.实现全载波调幅(AM) (1) 调节RP1使V(a,b)=0.1V，载波信号仍为VC(t)=10sin2π×10＾5t(mV)，将低频信号Vs(t)= Vssin2π×10＾3t(mV)加至调制器输入端IN2,画出
VS=30mA 和100mA时的调幅波形（标明峰峰值和谷谷值），并测出其调制度m。
（2）载波信号VC(t)不变，将调制信号改为Vs(t)=100sin2π×10＾3t(mV)， 调节RP1观察输出波形VAM(t)的变化情况，记录m=30%和m=100%的调幅波所对应的V(a,b)值．
