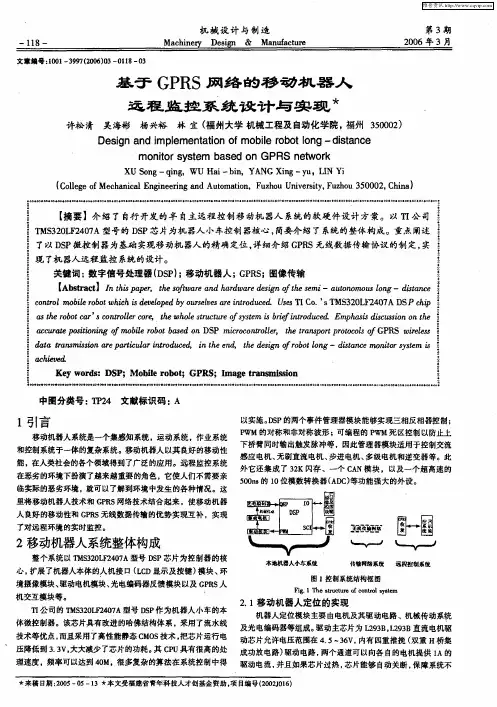

基于ＧＰＲＳ网络的移动机器人　

远程监控系统设计与实现火　．　

许松清吴海彬杨兴裕林宜（福州大学机械工程及自动化学院，福州３５０００２）　

Ｄｅｓｉｇｎ　ａｎｄ　ｉｍｐｌｅｍｅｎｔａｔｉｏｎ　ｏｆ　ｍｏｂｉｌｅ　ｒｏｂｏｔ　ｌｏｎｇ—－ｄｉｓｔａｎｃｅ　

ｍｏｎｉｔｏｒ　ｓｙｓｔｅｍ　ｂａｓｅｄ　ｏｎ　ＧＰＲＳ　ｎｅｔｗｏｒｋ　

ＸＵ　Ｓｏｎｇ—ｑｉｎｇ，ＷＵ　Ｈａｉ—ｂｉｎ，ＹＡＮＧ　Ｘｉｎｇ—ｙｕ－ＬＩＮ　Ｙｉ　

（Ｃｏｌｌｅｇｅ　ｏｆ　Ｍｅｃｈａｎｉｃａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ　ａｎｄ　Ａｕｔｏｍａｔｉｏｎ，Ｆｕｚｈｏｕ　Ｕｎｉｖｅｒｓｉｔｙ，Ｆｕｚｈｏｕ　３５０００２，Ｃｈｉｎａ）　

．ｏ口　…””””””““”　“……”　…”””””　”……　”　…　…””　””　“”　…””………””””……””………””””　●　【摘要】介绍了自行开发的半自主远程控制移动机器人系统的软硬件设计方案。以ＴＩ公司　

ｉ　ＴＭＳ３２０ＬＦ２４０７Ａ型号的ＤＳＰ芯片为机器人小车控制器核心，简要介绍了系统的整体构成。重点阐述　

；了以ＤＳＰ微控制器为基础实现移动机器人的精确定位，详细介绍ＧＰＲＳ无线数据传输协议的制定，实　

ｉ现了机器人远程监控系统的设计。　

｛　关键词：数字信号处理器（ＤＳＰ）；移动机器人；ＧＰＲＳ；图像传输　

【Ａｂｓｔｒａｃｔ】／ｎ　ｔｈｉｓ　ｐａｐｅｒ，ｔｈｅ　ｓｏｆｔｗａｒｅ　ａｎｄ　ｈａｒｄｗａｒｅ　ｄｅｓｉｇｎ　ｏｆｔｈｅ　ｓｅｍｉ—ａｕｔｏｎｏｒｌｌＯＵ￣ｌｏｎｇ—ｄｉｓｔａｎｃｅ　

ｃｏｎｔｒｏｌ　ｍｏｂｉｌｅ　ｒｏｂｏｔ　ｗｈｉｃｈ　ｉｓ　ｄｅｖｅｌｏｐｅｄ　ｂｙ　ｏｕｒｓｅｌｖｅｓ　ａｒｅ　ｉｎｔｒｏｄｕｃｅｄ．Ｕｓｅｓ　ＴＩ　Ｃｏ．’ｓ　ＴＭＳ３２０ＬＦ２４０７Ａ　ＤＳ　Ｐ　ｃｈｉｐ　

２０１７年４月　农机化研究　第４期　智能轨迹控制割草机器人设计　一基于ＦＰＧＡ神经网络　袁路路，张娓娓　（河南工业职业技术学院，河南南阳４７３０００）　摘要：为了提高割草机器人自主导航和定位的精确性和智能性，设计了一种新型的基于ＦＰＧＡ神经网络算　法的割草机器人。该设计采用ＦＰＧＡ可重构技术，以３层误差反向传播神经网络作为典型的模型来展开；利用　成熟的ＢＰ算法公式，设计了割草机器人智能控制的模型；利用ＦＰＧＡ技术，设计了割草机器人的硬件系统；最　后采用文本输入的设计方法，利用田间试验的方式，对机器人的轨迹规划能力和控制精度进行了验证。试验结　果表明：利用ＦＰＧＡ和神经网络模型可以有效地穿越５个障碍物，并可得到满意的轨迹规划结果。将普通的　ＰＩＤ控制器和神经网络ＰＩＤ控制器得到的控制结果误差进行了对比，结果表明：神经网络ＰＩＤ控制器得到的割　草机器人控制误差明显比传统的ＰＩＤ控制器误差小。该方法为神经网络的硬件实现提供了可靠的理论基础。　关键词：割草机器人；神经网络；轨迹规划；ＦＰＧＡ重构；ＰＩＤ控制器　中图分类号：Ｓ２４；ＴＰ３９１．４１　文献标识码：Ａ　文章编号：１００３—１８８Ｘ（２０１７）０４—０２１２—０５　０　引言　随着农业机械化程度的不断推进，农业智能化和　自动化也得到了飞速的发展，这期间涌现了各类智能　作业机器人。割草机器人属于新型的农业机器人，在　国内的研究和实际应用还比较少。智能控制理论是　一门综合性很强的新兴学科，属于自动化领域的前沿　学科之一，智能控制的发展为解决不确定性系统及复　杂的非线性系统的控制开辟了新的途径。ＦＰＧＡ现场　可编程逻辑门阵列应用技术是当前的一个研究热点，　而对于基于ＦＰＧＡ的神经网络智能算法的研究具有重　要的现实意义，将其作为嵌入式系统嵌入到割草机器　人的轨迹规划和控制系统中，将会发挥重要的作用。　１　智能割草机器人机械结构和运动模型　本文中智能割草机器人的姿态控制采用码盘读　数的方式。一般机器人使用码盘读数是利用一定的　间隔时间读数１次，然后从最底层得到上一次的轮角　度数据，数据需要经过换算。在割草机器人智能控制　系统中，由于只能将得到的角度值和坐标轴值进行累　加，因此只能间隔一定时间读出码盘的测算值，然后　收稿日期：２０１６—０１—１８　基金项目：河南省自然科学基金项目（２０１５ＺＣＢ１１５）；南阳市科技攻关　项目（２０１２ＧＧ０２９）　作者简介：袁路路（１９８２一），女，河南南阳人，讲师，硕士。　通讯作者：张娓娓（１９８５一），女，河南南阳人，助教，硕上，（Ｅ—ｍａｉｌ）　ｗｗａｎｄｌｌ８０＠ｑｑ．ｏｏｍ。　将测算值和前一秒的位置进行比较，从而获得偏移　量，进而补充写入机器人的内部姿态存储区，控制机　器人的运动。机器人的坐标位置模型如图１所示。　
