中考物理作图题专题训练 含答案

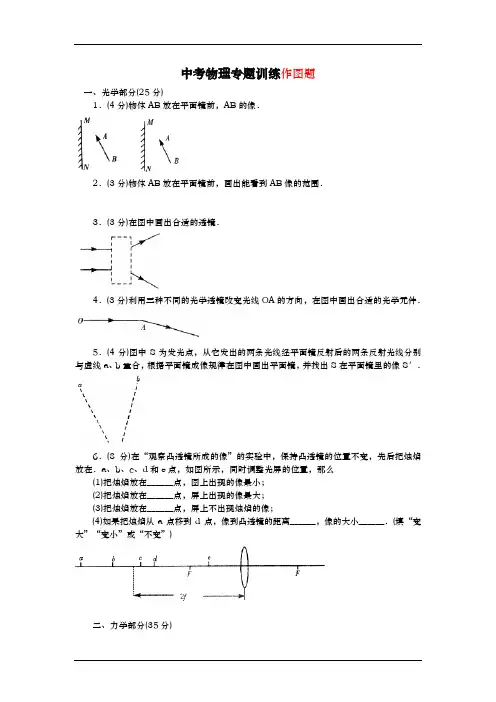

1、给定反射后的两条光线，作出它们的入射光线，确定发光点的位置。
2、根据反射定律，用作图方法确定发光点的位置。
3、在水面上画出反射光线。
4、找出发光点S的位置，并完成光路。
5、根据平面镜成像特点，画出物体AB在平面镜中的像。
6、画出从A点出发，经平面镜反射后经过B的光线。
7、画出光线在空气斜射向水面时的实际传播路径。
8、画出经水面折射后的光线的入射光线和反射光线的大致方向。
9、根据入射光线和折射光线，在图中画出适当类型的透镜。
10、根据已知的折射光线和入射光线画出它们的对应入射光线和折射光线。
11、画出凸透镜左侧的入射光线和进入水中的折射光线。
12、画出经凹透镜后的折射光线和与出射光线对应的入射光线。
13、画出经过透镜折射后的光线。 14、画出经凸透镜折射后和经平面镜反射后的完整光路图。
15、画出静止在斜面上的物体A所受的重力G和它对斜面的压力F的示意图。
16、画出吊灯所受的拉力和重力的示意图。
17、画出砖所受力的示意图，除了压力F。
18、画出小球所受浮力和重力的示意图。
19、画出乒乓球受到的重力G和浮力F的示意图。
第二种作法：根据光的反射定律，入射角等于反射角，作出入射光线和反射光线，再通过交点确定像点S′，补出发光点S的位置．
答案】略．
2、【考点】作凸透镜成像光路图．
分析】根据凸透镜成像的特点，以主光轴为基准线，作出物距、像距和焦距，再根据像与物关于主光轴对称的特点，作出物体和像的位置，连接物体和像与透镜中心的直线即可．
答案】略．
3、【考点】作电路图．
分析】根据电器的连接方式，画出电路图，注意正负极的连接和开关的位置．
答案】略．
4、【考点】作简单机械的示意图．
分析】根据机械的构造和工作原理，画出机械的示意图，标出各个部件和关键部位的尺寸和位置．
答案】略．
5、【考点】作电磁铁的示意图．
分析】根据电磁铁的构造和工作原理，画出电磁铁的示意图，标出线圈、铁芯和电源的连接方式．
答案】略．
解答】解：首先根据平面镜成像的原理，作出物体A的像点A′，连接A′和B，即可找到经过B点的反射光线；其次，根据光线的反射定律，过发光点和A点分别作出法线，再根据反射角等于入射角作出入射光线和反射光线，交点即为发光点的位置．如图所示：
作发光点A在平面镜中的像A′。连接A′B，A′B与镜面的交点即为入射点。由入射点指向B的射线为反射光线。连接A点与入射点，由A点指向入射点的线段即为入射光线。因此，答案为：
考虑作光的折射光路图。首先过入射点作出法线，然后根据入射光线、反射光线以及法线在同一平面内，并且入射角等于反射角，画出反射光线。接着根据入射光线、折射光线以及法线在同一平面内，折射角小于入射角，确定折射光线的方向。因此，解答如下图所示：
考虑光由空气斜射进入水中的情况。根据光的折射定律可知，折射光线向靠近法线方向偏折，根据折射角小于入射角画出入射光线的大致方向。画出了入射光线，由光的反射定律可知，反射角等于入射角，据此画出反射光线。因此，解答如下图所示：
考虑透镜的光路图。根据入射光线和折射光线的特点判断出光线是会聚的还是发散的，来确定透镜的类型。由给出的光线可知，原本向中间会聚的光线经透镜折射后变得平行不再会聚，故虚线框内是凹透镜。因此，解答如下图所示：
考虑作凸透镜的光路图。在作图时，先确定所给的光线的特点再根据透镜的光学特点来作图。平行于主光轴的光线经凸透镜折射后将过焦点。过光心的光线经凸透镜折射后传播方向不改变。因此，解答如下图所示：
考虑透镜的光路图和作光的折射光路图。首先，平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以确定该条折射光线对应的入射光线。然后，过入射点垂直界面作出法线，根据折射角小于入射角，在水中法线的另一侧作出折射光线。因此，解答如下图所示：
考虑透镜的光路图。先确定所给的入射光线和折射光线的特点，然后根据凹透镜的光学特点作图。延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，过光心的光线经凹透镜折射后传播方向不改变。因此，解答如下图所示： 2）根据杠杆的平衡条件F
1
L
1
F
2
L
2
当动力臂最长时，动力最小，即最省力；连接支点和力的作用点即是最大动力臂，当作用力与之垂直时，作用力最小．
解答】解：如图所示，过支点O作动力F
1
和阻力F
2
的作用线的垂线段，分别得到动力臂L
1
和阻力臂L
2
根据杠杆平衡条件F
1 L
1
F
2
L
2
可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；连接支点和力的作用点A即是最大动力臂，当作用力与之垂直时，作用力最小．因此，动力的方向应该向右上，如下图所示：
分析】家庭电路的连接一般采用并联连接，即将电器并联连接在电源上，这样每个电器都能够独立工作，不会相互影响．同时，还需要注意电路的安全问题，如接地线的连接等．
解答】解：家庭电路的连接一般采用并联连接，将电器并联连接在电源上，如图所示：
同时，为了保证电路的安全，需要将电路接地，如图所示：
首先要了解灯泡和三孔插座的接线方式。灯泡的接法是火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套。而三孔插座的接法是上孔接地线，左孔接零线，右孔接火线。根据这些知识，我们可以进行下面的操作。
对于灯泡的接法，我们可以将火线接入开关，再接入灯泡顶端的金属点，零线则直接接入灯泡的螺旋套。这样，在断开开关时，能够切断火线，接触灯泡也不会发生触电事故。这样既能控制灯泡，又能更安全。
对于三孔插座的接法，我们应该遵循安全用电原则，将上孔接地线，左孔接零线，右孔接火线。如下图所示：
在连接实物电路时，可以根据电流流向法进行连接。首先从电源的正极出发，依次串联电路元件最多的支路，再将并联的部分串联到相应的位置即可。
根据电流流向法，我们可以先从正极出发，依次串联开关S3和灯泡L2，然后将开关S2和灯泡L1串联后再并联在L2和S2的两端。最后将开关S1和灯泡L1并联在L2和S2的两端。如下图所示：
