三极管的三种基本放大电路

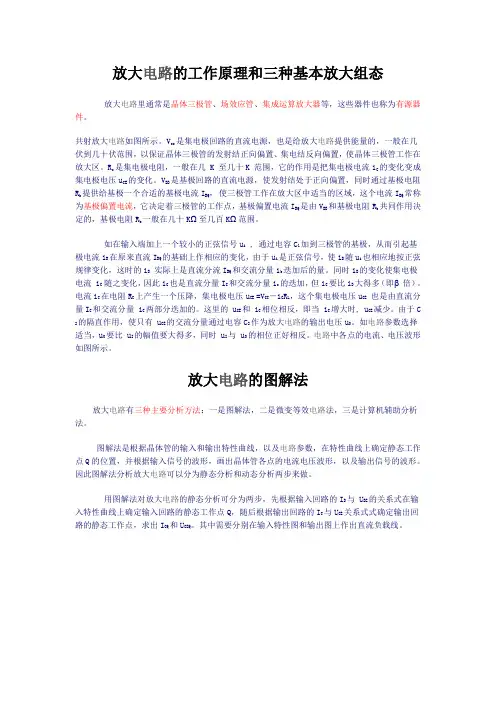

放大电路的工作原理和三种基本放大组态

放大电路里通常是晶体三极管、场效应管、集成运算放大器等，这些器件也称为有源器件。

共射放大电路如图所示。Vcc是集电极回路的直流电源，也是给放大电路提供能量的，一般在几伏到几十伏范围，以保证晶体三极管的发射结正向偏置、集电结反向偏置，使晶体三极管工作在放大区。Rc是集电极电阻，一般在几 K 至几十K 范围，它的作用是把集电极电流iC的变化变成集电极电压uCE的变化。VBB是基极回路的直流电源，使发射结处于正向偏置，同时通过基极电阻Rb提供给基极一个合适的基极电流IBQ， 使三极管工作在放大区中适当的区域，这个电流IBQ常称为基极偏置电流，它决定着三极管的工作点，基极偏置电流IBQ是由VBB和基极电阻Rb共同作用决定的，基极电阻Rb一般在几十KΩ至几百KΩ范围。

如在输入端加上一个较小的正弦信号ui , 通过电容C1加到三极管的基极，从而引起基极电流iB在原来直流IBQ的基础上作相应的变化，由于ui是正弦信号，使iB随ui也相应地按正弦规律变化，这时的iB 实际上是直流分流IBQ和交流分量ib迭加后的量。同时iB的变化使集电极电流 iC 随之变化，因此iC也是直流分量IC和交流分量ic的迭加，但iC要比iB大得多（即β倍）。电流iC在电阻RC上产生一个压降，集电极电压uCE =VCC－iCRL，这个集电极电压uCE 也是由直流分量IC和交流分量 iC两部分迭加的。这里的 uCE和 iC相位相反，即当 iC增大时, uCE减少。由于C2的隔直作用，使只有 uCE的交流分量通过电容C2作为放大电路的输出电压uO。如电路参数选择适当，uO要比 uI的幅值要大得多，同时 uI与 uO的相位正好相反。电路中各点的电流、电压波形如图所示。

放大电路的图解法

放大电路有三种主要分析方法：一是图解法，二是微变等效电路法，三是计算机辅助分析法。

图解法是根据晶体管的输入和输出特性曲线，以及电路参数，在特性曲线上确定静态工作点Q的位置，并根据输入信号的波形，画出晶体管各点的电流电压波形，以及输出信号的波形。因此图解法分析放大电路可以分为静态分析和动态分析两步来做。

三极管放大电路中，有没有这个电容电路会有什么不同

在三极管放大电路中有共基、共集、共射三种组态

三种不同的组态都有着不同的特点在三极管共发射极的组态中

下图是最基本的共射放大电路相信大家再熟悉不过了

基本共射放大电路的缺点是容易受温度的影响温度会使放大电路的静态工

作点发生改变还不懂什么是静态工作点的朋友，请戳󲄹󲄹󲄹静态工作点是什

么？有什么作用？

为了克服温度的影响为了使静态工作点能够稳定在三极管基本共射放大电

路的基础上改动一下下添加两个电阻就组成了下图的分压式偏置放大电路

上图这种分压式偏置放大电路的作用是

能使放大电路不容易受温度的影响使静态工作点得到稳定电阻Rb1、Rb2

组成分压电路电阻Re组成负反馈电路电阻Re（负反馈）能使电路稳定但

是电阻Re会使电路的电压放大倍数减小

如果在分压式偏置放大电路三极管的E极接上电容就组成了下面这个电路

那么问题来了

电容Ce有什么作用？有没有这个电容电路会有什么不同？

下面我们来对这两个电路进行一下动态分析还不懂什么是动态分析的朋友，

要进行动态分析

就要画出交流通路

画出交流通路之后就利用简化微变等效电路法将三极管等效成受控电流源

的模型

再把这个受控电流型模型代入到刚才的交流通路

就得出下图的微变等效电路了然后进行电路分析，计算出电压放大倍数（在此只跟大家讨论放大倍数，输入输出电阻略过）

可以看出，上图电压放大倍数式子的分母多了一个（1+β）Re，这说明分压

式偏置放大电路的电压放大倍数会比基本共射放大电路的要小。

下面我们再来看看分压式偏置放大电路（E极接有电容）的放大倍数有什么

不同？

下面我们作一下对比

其实

增加电容Ce是为了使电压放大倍数不变小电容Ce也可以叫旁路电容直流

电无法通过电容交流电能直接通过电容流入公共端特别是高频的交流信号

很容易通过电容

有还是没有这个电容Ce就导致交流通路的不同所以两个电路的电压放大

倍数就不一样了

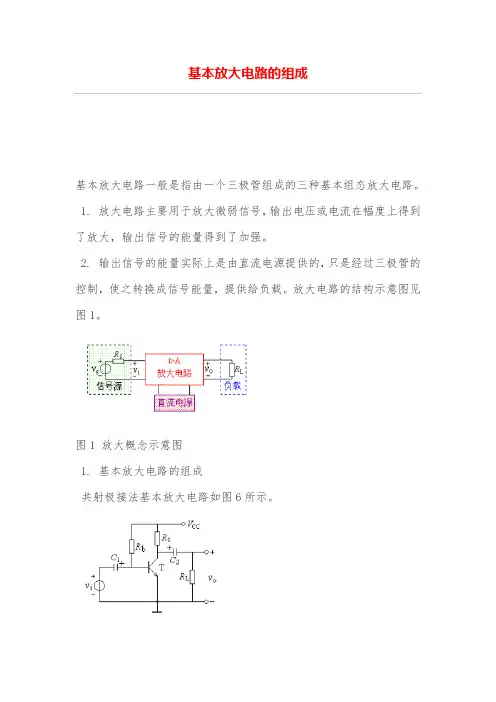

基本放大电路的组成

基本放大电路一般是指由一个三极管组成的三种基本组态放大电路。

1. 放大电路主要用于放大微弱信号，输出电压或电流在幅度上得到了放大，输出信号的能量得到了加强。

2. 输出信号的能量实际上是由直流电源提供的，只是经过三极管的控制，使之转换成信号能量，提供给负载。放大电路的结构示意图见图1。

图1 放大概念示意图

1. 基本放大电路的组成

共射极接法基本放大电路如图6所示。

图6 共射极接法基本放大电路

基本组成如下：

三 极 管T —— 起放大作用。

负载电阻RC，RL —— 将变化的集电极电流转换为电压输出。

偏置电路VCC，Rb —— 使三极管工作在线性区。

耦合电容C1，C2 —— 输入电容C1保证信号加到发射结，不影响发射结偏置。输出电容C2保证信号输送到负载，不影响集电结偏置。

2. 静态和动态

静态： vi＝0 时，放大电路的工作状态，也称直流工作状态。

动态： vi≠0时，放大电路的工作状态，也称交流工作状态。

放大电路建立正确的静态，是保证动态工作的前提。分析放大电路必须要正确地区分静态和动态，正确地区分直流通路和交流通路。

3. 直流通路和交流通路

放大电路的直流通路和交流通路如图03.07中（a），（b）所示。

直流通路，即能通过直流的通路。从C、B、E向外看，有直流负载电阻、Rc 、Rb。

交流通路，即能通过交流的电路通路。如从C、B、E向外看，有等效的交流负载电阻、Rc//RL、Rc。

直流电源和耦合电容对交流相当于短路。因为按迭加原理，交流电流流过直流电源时，没有压降。设C1、C1

足够大，对信号而言，其上的交流压降近似为零，在交流通路中，可将耦合电容短路。

(a)直流通路 (b)交流通路

图7 基本放大电路的直流通路和交流通路

4. 放大原理

输入信号通过耦合电容加在三极管的发射结，于是有下列过程：

三极管的三种放大电路

三极管是一种常用的电子元件，广泛应用于各种电路中。它具有放大电压和电流的功能，因此被广泛应用于放大电路中。本文将介绍三极管的三种常见放大电路：共射、共集和共基电路。

一、共射放大电路

共射放大电路是最常见的三极管放大电路之一。它的特点是输入信号与输出信号均通过三极管的集电极。其工作原理是：当输入信号施加在基极上时，三极管的基极电流发生变化，进而控制集电极电流的变化。这种变化通过负载电阻产生的电压变化，即为输出信号。共射放大电路具有电压增益大、输入电阻高、输出电阻低等特点。因此，它常被用于需要电压放大的场合，如音频放大器等。

二、共集放大电路

共集放大电路是另一种常见的三极管放大电路。它的特点是输入信号与输出信号均通过三极管的发射极。其工作原理是：当输入信号施加在基极上时，三极管的基极电流发生变化，进而控制发射极电流的变化。输出信号即为负载电阻处的电压变化。共集放大电路具有电流放大特性，且输入输出之间具有相位相反的特点，因此常被用于需要电流放大的场合，如电压稳压器等。

三、共基放大电路

共基放大电路是三极管放大电路中最不常见的一种。它的特点是输入信号通过三极管的发射极，输出信号通过三极管的集电极。其工作原理是：当输入信号施加在基极上时，三极管的基极电流发生变化，进而控制发射极电流的变化。输出信号即为负载电阻处的电压变化。共基放大电路具有电压放大特性，且输入输出之间具有相位相同的特点，因此常被用于需要频率放大的场合，如射频放大器等。

三极管的三种放大电路分别为共射、共集和共基电路。它们分别具有不同的特点和应用场合。共射放大电路适用于需要电压放大的场合，共集放大电路适用于需要电流放大的场合，共基放大电路适用于需要频率放大的场合。了解和掌握这些放大电路的特点和工作原理，对于电子工程师和电子爱好者来说是非常重要的。希望本文能够对读者有所启发和帮助。
